家用燃气热水器基本工作原理及常见故障判断[1]VIP免费

家用燃气热水器基本工作原理及常见故障判断[1]_第1页
1/14
家用燃气热水器基本工作原理及常见故障判断[1]_第2页
2/14
家用燃气热水器基本工作原理及常见故障判断[1]_第3页
3/14

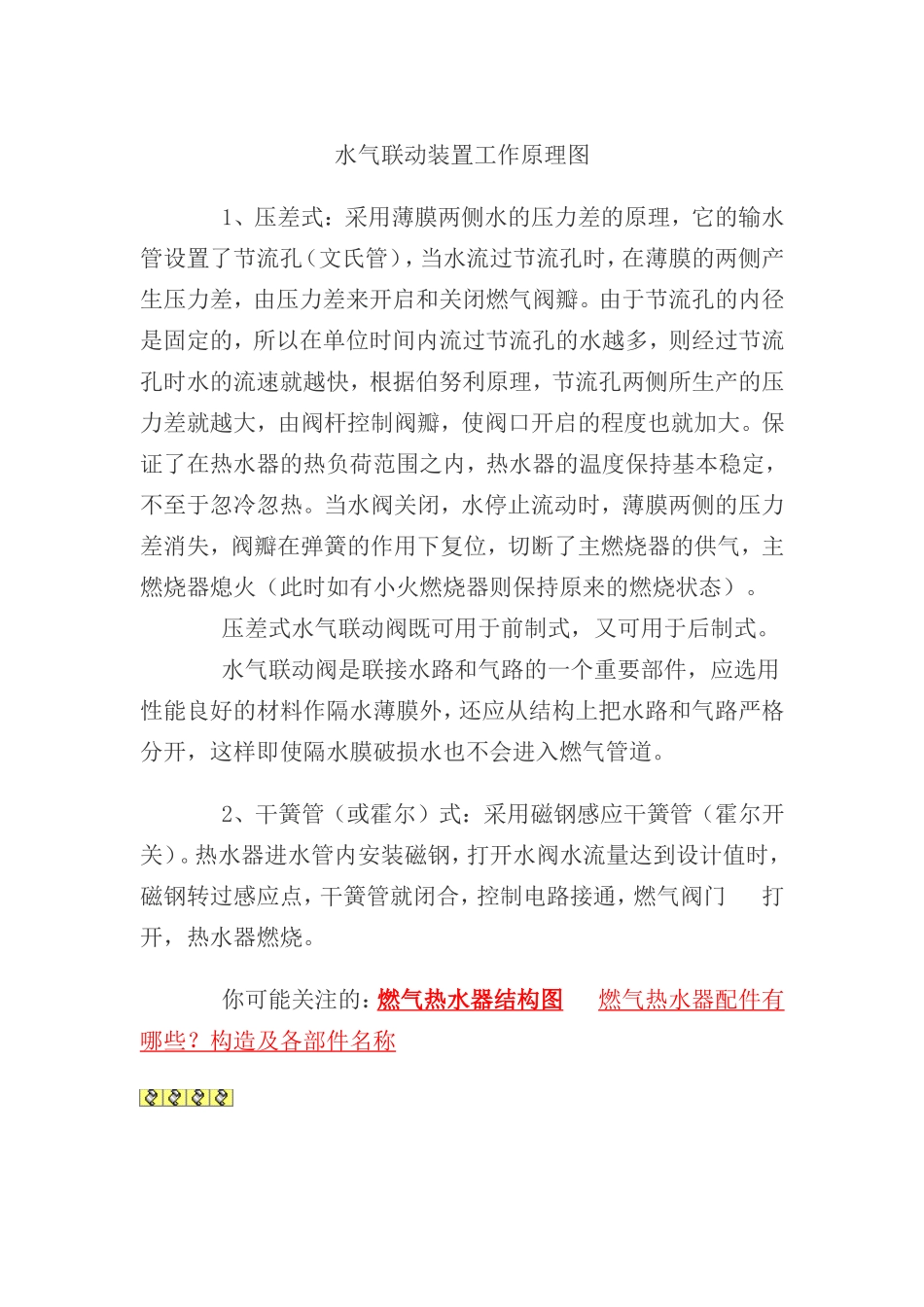

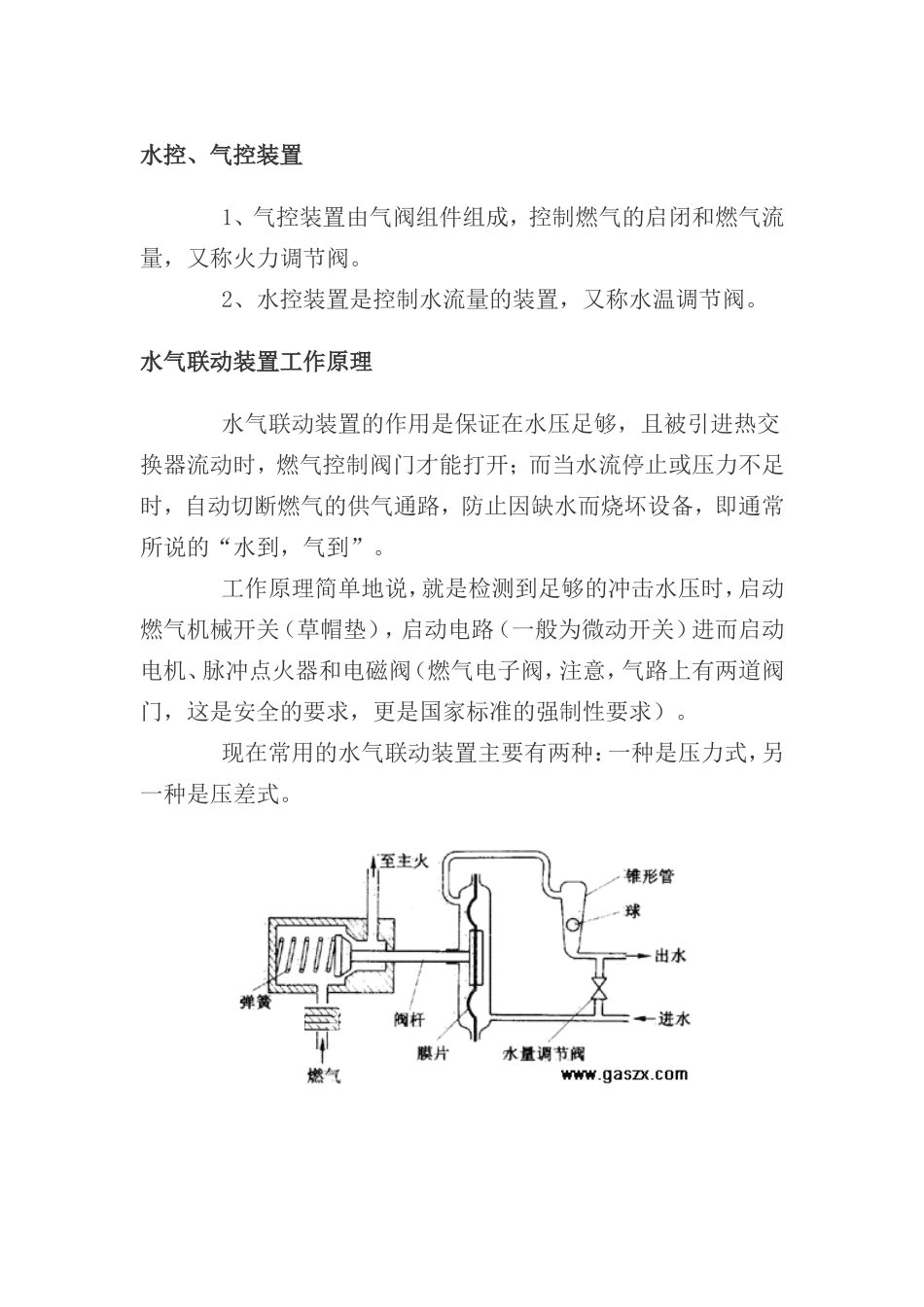

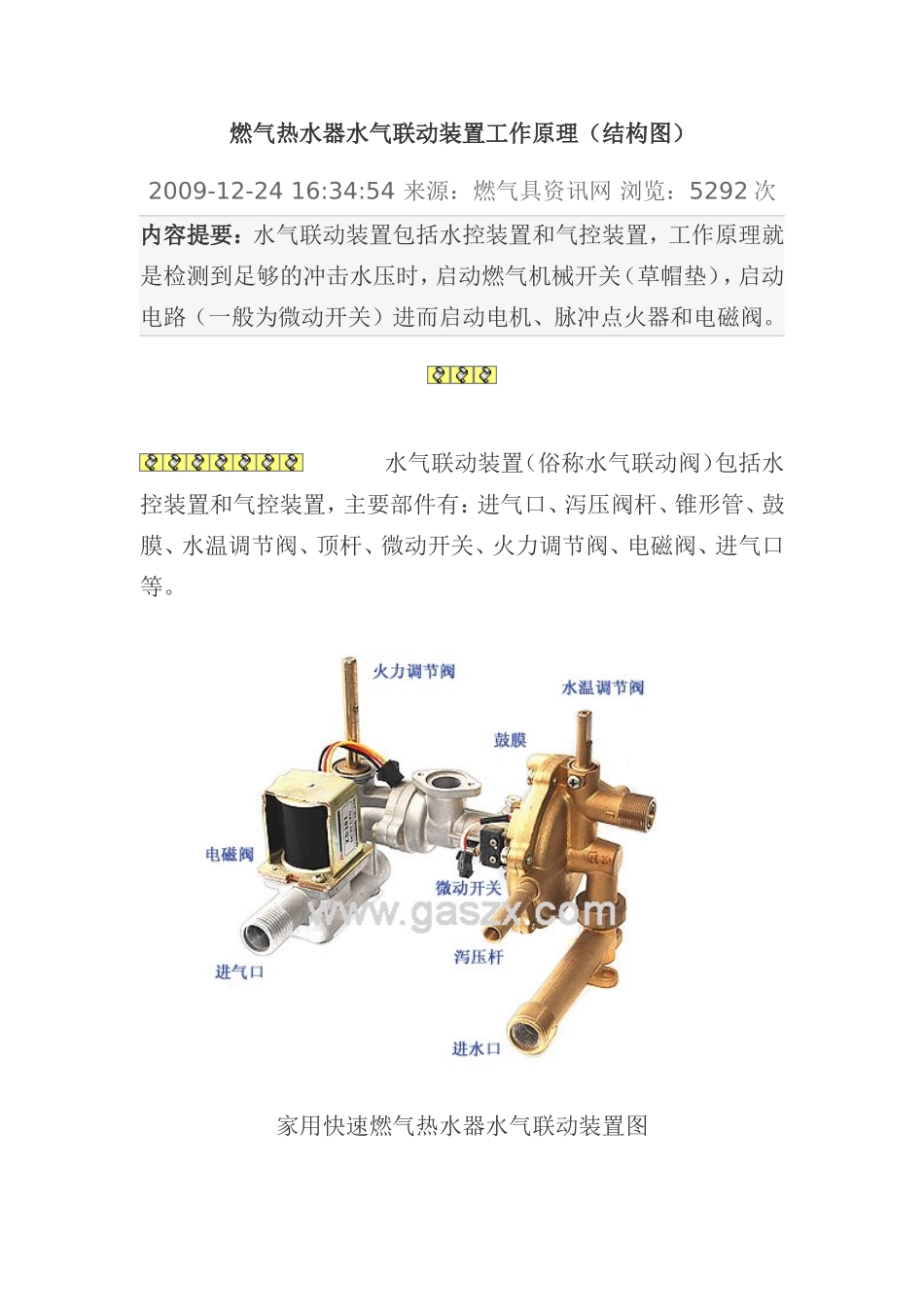

燃气热水器水气联动装置工作原理(结构图)2009-12-2416:34:54来源:燃气具资讯网浏览:5292次内容提要:水气联动装置包括水控装置和气控装置,工作原理就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀。水气联动装置(俗称水气联动阀)包括水控装置和气控装置,主要部件有:进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。家用快速燃气热水器水气联动装置图水控、气控装置1、气控装置由气阀组件组成,控制燃气的启闭和燃气流量,又称火力调节阀。2、水控装置是控制水流量的装置,又称水温调节阀。水气联动装置工作原理水气联动装置的作用是保证在水压足够,且被引进热交换器流动时,燃气控制阀门才能打开;而当水流停止或压力不足时,自动切断燃气的供气通路,防止因缺水而烧坏设备,即通常所说的“水到,气到”。工作原理简单地说,就是检测到足够的冲击水压时,启动燃气机械开关(草帽垫),启动电路(一般为微动开关)进而启动电机、脉冲点火器和电磁阀(燃气电子阀,注意,气路上有两道阀门,这是安全的要求,更是国家标准的强制性要求)。现在常用的水气联动装置主要有两种:一种是压力式,另一种是压差式。水气联动装置工作原理图1、压差式:采用薄膜两侧水的压力差的原理,它的输水管设置了节流孔(文氏管),当水流过节流孔时,在薄膜的两侧产生压力差,由压力差来开启和关闭燃气阀瓣。由于节流孔的内径是固定的,所以在单位时间内流过节流孔的水越多,则经过节流孔时水的流速就越快,根据伯努利原理,节流孔两侧所生产的压力差就越大,由阀杆控制阀瓣,使阀口开启的程度也就加大。保证了在热水器的热负荷范围之内,热水器的温度保持基本稳定,不至于忽冷忽热。当水阀关闭,水停止流动时,薄膜两侧的压力差消失,阀瓣在弹簧的作用下复位,切断了主燃烧器的供气,主燃烧器熄火(此时如有小火燃烧器则保持原来的燃烧状态)。压差式水气联动阀既可用于前制式,又可用于后制式。水气联动阀是联接水路和气路的一个重要部件,应选用性能良好的材料作隔水薄膜外,还应从结构上把水路和气路严格分开,这样即使隔水膜破损水也不会进入燃气管道。2、干簧管(或霍尔)式:采用磁钢感应干簧管(霍尔开关)。热水器进水管内安装磁钢,打开水阀水流量达到设计值时,磁钢转过感应点,干簧管就闭合,控制电路接通,燃气阀门打开,热水器燃烧。你可能关注的:燃气热水器结构图燃气热水器配件有哪些?构造及各部件名称燃气热水器中脉冲点火控制器由于煤气是易燃、易爆气体,所以对燃气器具中的点火控制器的要求是安全、稳定、可靠。为此电路中有这样一个功能,即打火确认针产生火花,才可打开燃气阀门;否则燃气阀门关闭,这样就保证使用燃气器具的安全性。图8-25为燃气热水器中的高压打火确认电路原理图。在高压打火时,火花电压可达一万多伏,这个脉冲高电压对电路工作影响极大,为了使电路正常工作采用光电耦合器VB进行电平隔离,大大增强了电路抗干扰能力。当高压打火针对打火确认针放电时,光电耦合器中的发光二极管发光,耦合器中的光敏三极管导通,经V1、V2、V3放大,驱动强吸电磁阀,将气路打开,燃气碰到火花即燃烧。若高压打火针与打火确认针之间不放电,则光电耦合器不工作,V1等不导通,燃气阀门关闭。家用燃气热水器基本工作原理及常见故障判断城市家庭大多数都使用燃气热水器。了解燃气热水器的基本工作原理以及常见故障判断方面的知识,会给家庭生活带来许多方便。家用燃气热水器尽管生产厂家众多,品牌型号繁多,还有石油气与管道煤气之分但基本工作原理都是一样的。平时打开热水笼头或淋浴器开关,水便从自来水管进入热水器内部,流经加热铜管被加热,然后流出,就得到热水了。由于燃气泄漏是很危险的事情,所以热水器对煤气的控制有两个闸门,一个是水控阀门,一个是电磁阀。有足够压力的水从内部的水管流过时,水压便会推动一个横杆,顶开水控阀门,煤气就可以通过第一道关卡。横杆同时还会打开打火器的水控电源总开关,打火器得电工作,开始打...
