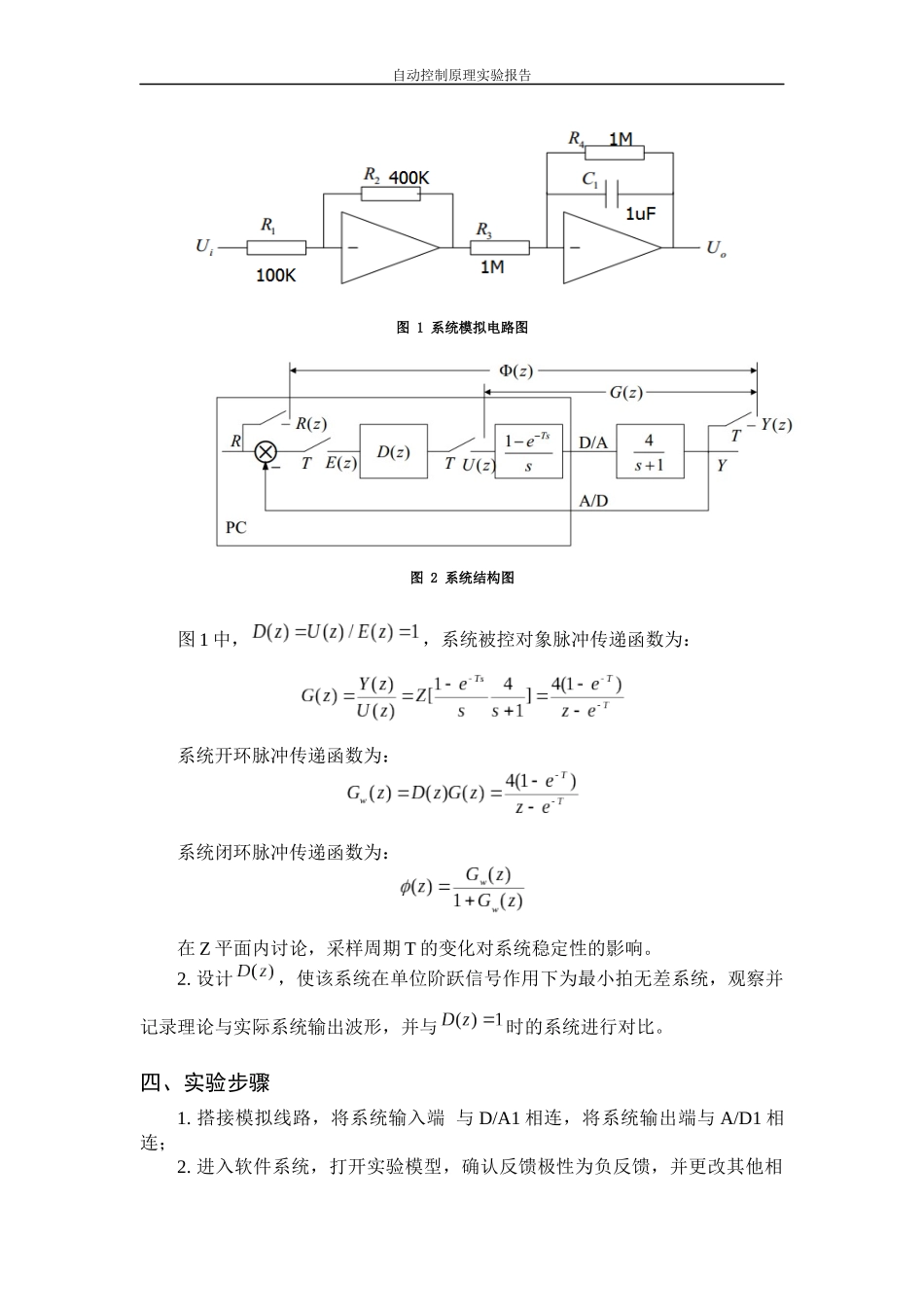

自动控制原理实验报告成绩北京航空航天大学自动控制原理实验报告自动控制与测试教学实验中心自动控制原理实验报告实验五采样系统研究实验时间2015.4.21实验编号1同组同学无一、实验目的1.了解信号的采样与恢复的原理及其过程，并验证香农定理。2.掌握采样系统的瞬态响应与极点分布的对应关系。3.掌握最少拍采样系统的设计步骤。二、实验原理1.采样：把连续信号转换成离散信号的过程。2.香农定理：如果选择的采样角频率，满足条件（为连续信号频谱的上限频率），即在一个周期内采样两次以上，那么经采样所获得的脉冲序列包含了连续信号的全部信息，可以通过理想的低通滤波器无失真地恢复成原连续信号。3.信号的复现：把采样信号转换成连续信号的过程。零阶保持器是将采样信号转换成连续信号的元件，是一个低通滤波器；其功能是把每个采样瞬间的采样值保持到下一个采样瞬间，从而使采样信号变成阶梯信号。其传递函数为。4.采样系统的极点分布对瞬态响应的影响：Z平面内的极点分布在单位圆的不同位置，其对应的瞬态分量是不同的。极点在Z平面单位圆内时，系统是稳定的。5.最小拍无差系统：通常称一个采样周期为一拍，系统过渡过程结束的快慢常采用采样周期来表示，若系统能在最少的采样周期内达到对输入的完全跟踪，则称为最少拍无差系统。对最小拍系统时间响应的要求是：对于某种典型输入，在各采样时刻上无稳态误差；瞬态响应最快，即过渡过程尽量早结束，其调整时间为有限个采样周期。三、实验内容1.通过改变采频率T=0.01s、0.2s、0.3s、0.4s、0.5s，观察在阶跃信号作用下的过渡过程。被控对象模拟电路图和系统结构分别如图1、图2所示。自动控制原理实验报告图1系统模拟电路图图2系统结构图图1中，，系统被控对象脉冲传递函数为：系统开环脉冲传递函数为：系统闭环脉冲传递函数为：在Z平面内讨论，采样周期T的变化对系统稳定性的影响。2.设计，使该系统在单位阶跃信号作用下为最小拍无差系统，观察并记录理论与实际系统输出波形，并与时的系统进行对比。四、实验步骤1.搭接模拟线路，将系统输入端与D/A1相连，将系统输出端与A/D1相连；2.进入软件系统，打开实验模型，确认反馈极性为负反馈，并更改其他相自动控制原理实验报告关设置。3.改变采样周期，进行仿真，记录波形。4.取不同的T计算，使得系统为最小拍无差系统，观察并记录波形。五、实验结果1.不同周期T对系统稳定性的影响T=0.01sT=0.2s自动控制原理实验报告T=0.3sT=0.4s自动控制原理实验报告T=0.5sT=1s2.最小拍无差系统设计T=0.1s时，可以得到实测曲线如下：自动控制原理实验报告T=1s时，同理可以得到测得的曲线如下图：六、结果分析1.稳定性分析系统的闭环传递函数为自动控制原理实验报告故系统稳定的充要条件是的解在Z平面单位圆内部，临界值为。因此，在实验中，T=0.5s已非常接近此临界值，系统接近等幅振荡，而T=1s时系统是不稳定的，从图中可以看出，阶跃响应是发散震荡的。对于其他的T，系统都是稳定的，T较小时无震荡，而T=0.4或0.5时是衰减震荡的。并且，随着采样周期T的增加，系统的快速性下降，超调量增加，说明采样周期的增加对系统的快速性和稳定性都有影响。2.最小拍无差系统设计进行了最小拍无差系统设计后，可以看到，对于T=0.1这一原本稳定的系统，稳态误差从一个较大值减小到0，并且阶跃响应很快达到稳定；而对于T=1这一原本不稳定的系统，其阶跃响应可以在1拍内跟踪输入达到稳定，且稳态误差为0，说明增加最小拍无差设计对系统性能有很大改善。3.误差分析实验中，半实物仿真和理论模型仿真非常接近，但并不完全重合，存在一些误差。这一误差主要可能是由电阻电容等元件标称值与实际值并不完全相同，放大器的温漂等因素引起的。七、实验感想这次实验使我对采样系统有了更深入的理解，自己设计最小拍无差系统也锻炼了我运用知识的能力，使我收获很大。由于采用系统部分在课堂上还没有学过，因此希望今后实验课能尽量和课内教学保持同步，这样能更加有利于我们对课上所学知识的理解和应用。
