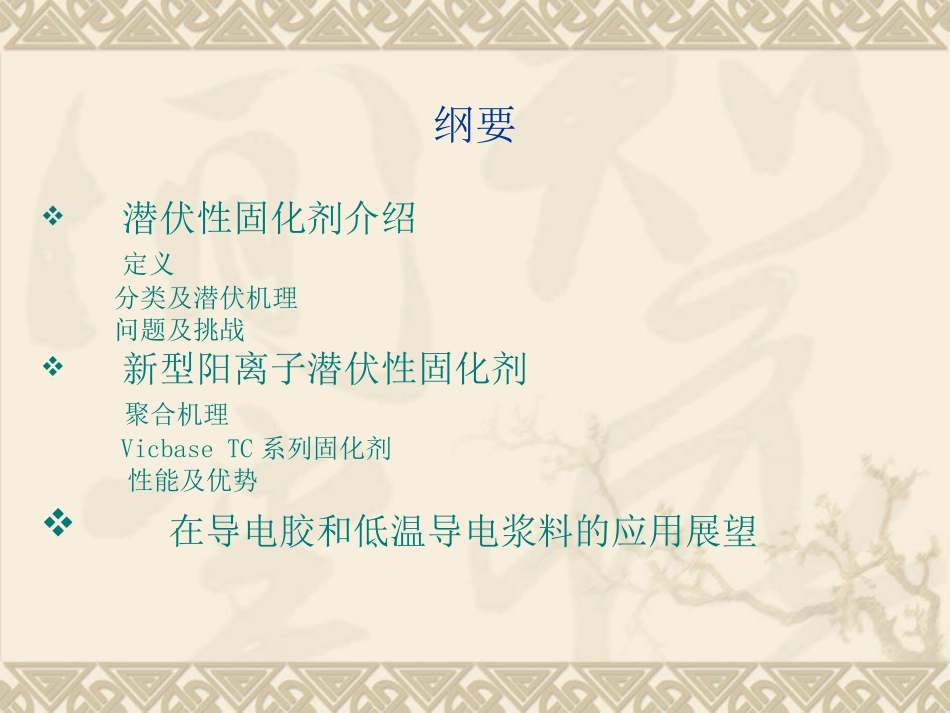

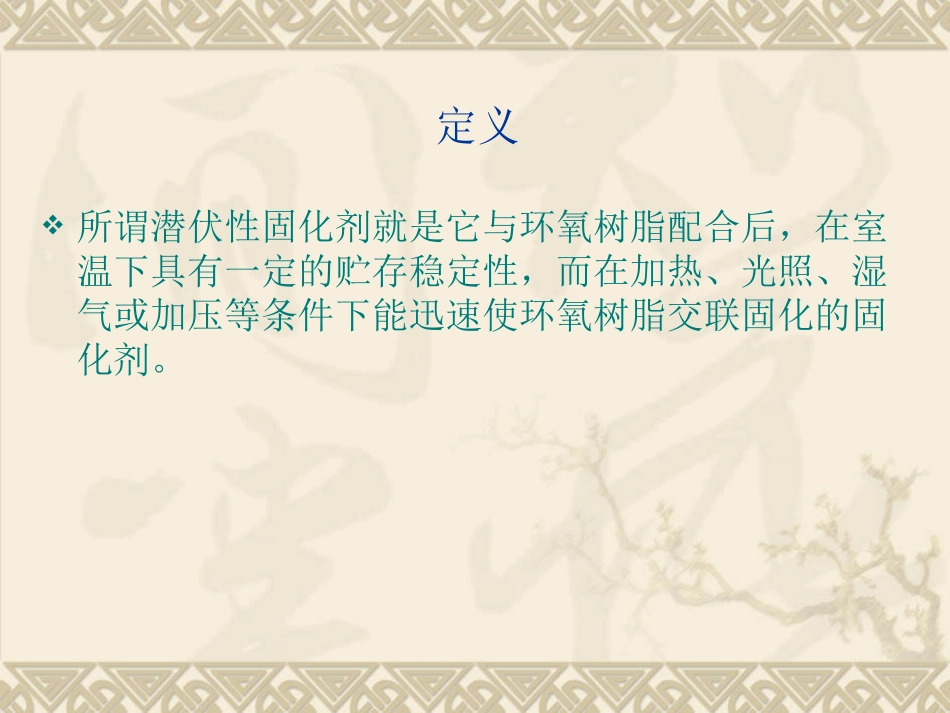

环氧树脂潜伏性固化剂——热引发潜伏性固化剂纲要潜伏性固化剂介绍定义分类及潜伏机理问题及挑战新型阳离子潜伏性固化剂聚合机理VicbaseTC系列固化剂性能及优势在导电胶和低温导电浆料的应用展望定义所谓潜伏性固化剂就是它与环氧树脂配合后，在室温下具有一定的贮存稳定性，而在加热、光照、湿气或加压等条件下能迅速使环氧树脂交联固化的固化剂。分类及潜伏机理阳离子聚合固化剂（BF3-NH2R)分解固化型溶解固化型(PN-23)问题及挑战阳离子型传统的三氟化硼引发剂容易水解，耐水性不好，含有游离酸，对金属有腐蚀性，固化温度偏高，且时间长。热分解型固化温度高，时间长，添加量多，直接影响体系粘度。热溶解型添加量多，体系粘度大，溶剂或者稀释剂直接降低其储存稳定性新型阳离子潜伏性固化剂聚合机理VicbaseTC系列固化剂路易斯酸铵盐，与环氧树脂配合，可以解决传统潜伏性固化剂带来的困扰TC3632–100%固体含量，SbF6TC3633-100%固体含量，Triflicacid性能及优势该系列的固化剂是溶解与环氧树脂中，不用担心分散的问题；非常优秀的储存稳定性不会出现固化剂潮解的问题，固化时没有挥发份的释放添加量少，只需要树脂的0.1－3%，几乎不影响体系粘度给予研发者很大的调整固化速度和储存稳定性的空间。固化速度快，80度5分钟可以完成固化专门为电子材料设计，游离酸含量很低，不会造成电子元器件的腐蚀；固化收缩率低VicbaseTC3632CureComparison–DSCOnsetpoints,ºCVicbaseTC3632VicbaseTC3633CADE109128BADGE122193EPBD96116ESO127259DSCTemperatureramp20ºCperminuteCatalystconcentration1%solidcatalystonepoxysolidsCADE–cycloaliphaticdiepoxideBADGE–bisphenylAdiglycidyletherEPBD–epoxidizedpolybutadieneESO–epoxidizedsoyaoil导电胶和低温导电浆料的应用展望（环氧树脂)添加量少，可以大幅度降低粘度；更有利于调节体系流变性，提高操作性；提高产品存储稳定性，解决溶剂体系传统固化剂储存稳定性差的问题；该阳离子引发剂是直接溶解于环氧树脂中，解决高固体含量体系的固化剂分散不均匀问题；结束谢谢大家
