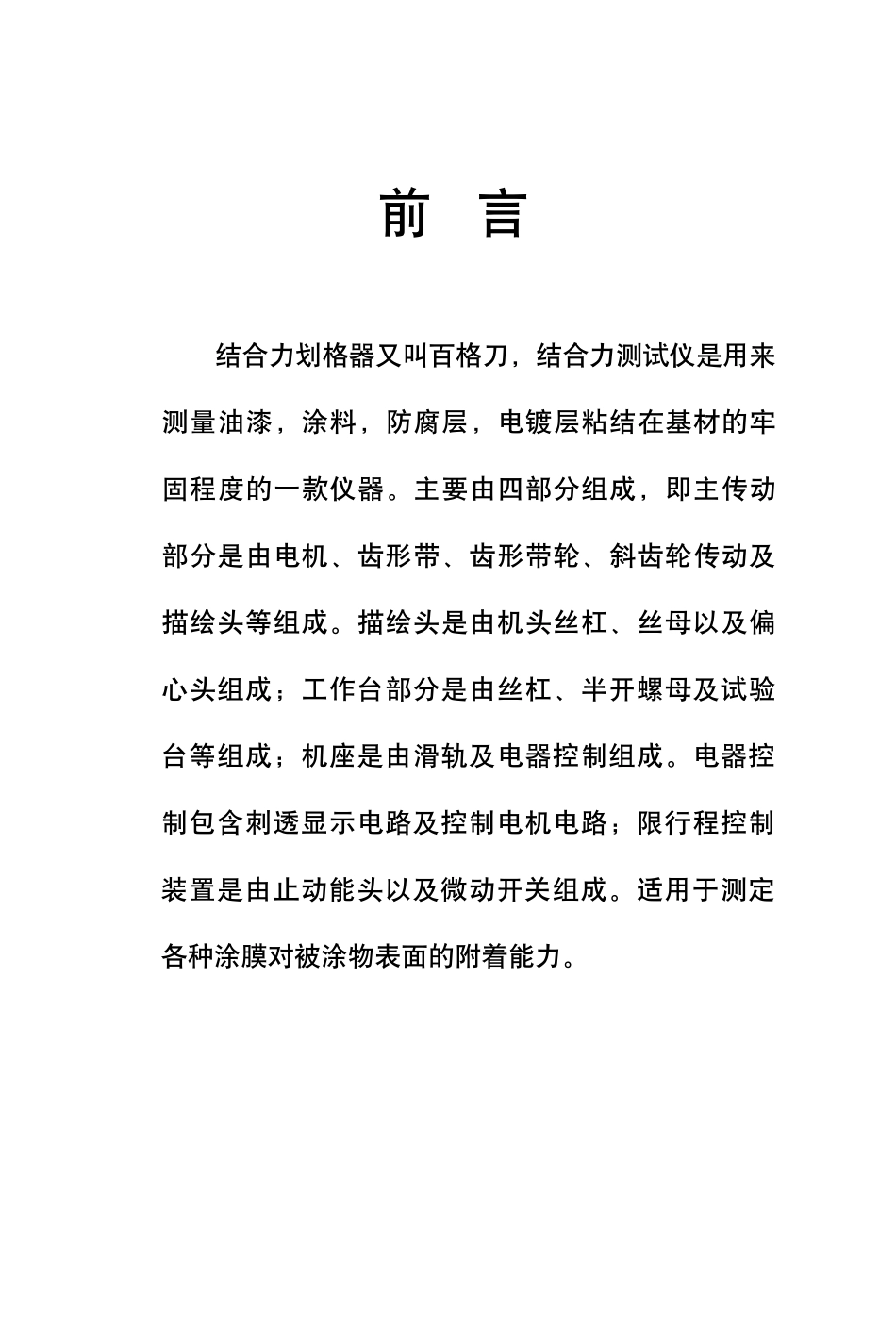

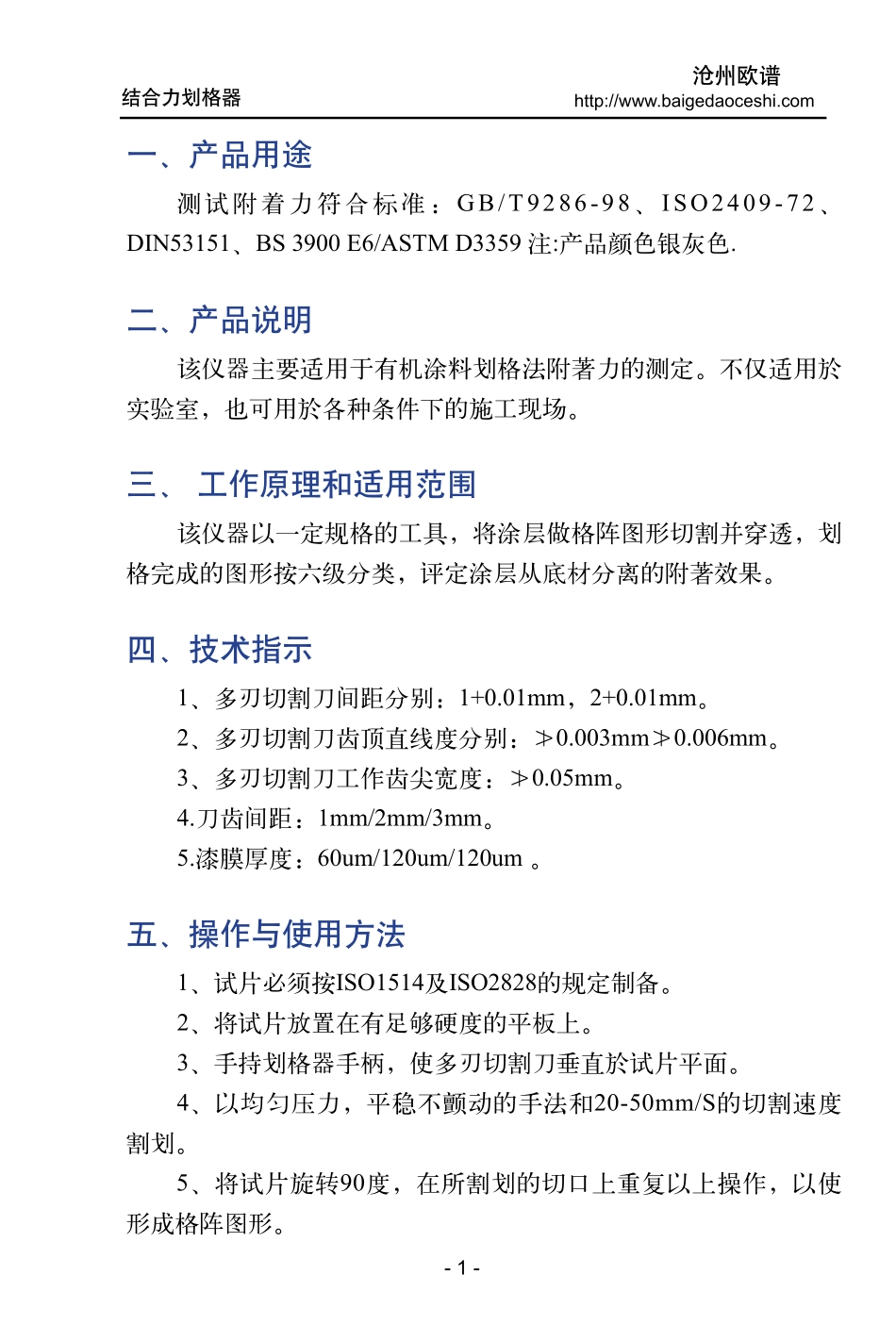

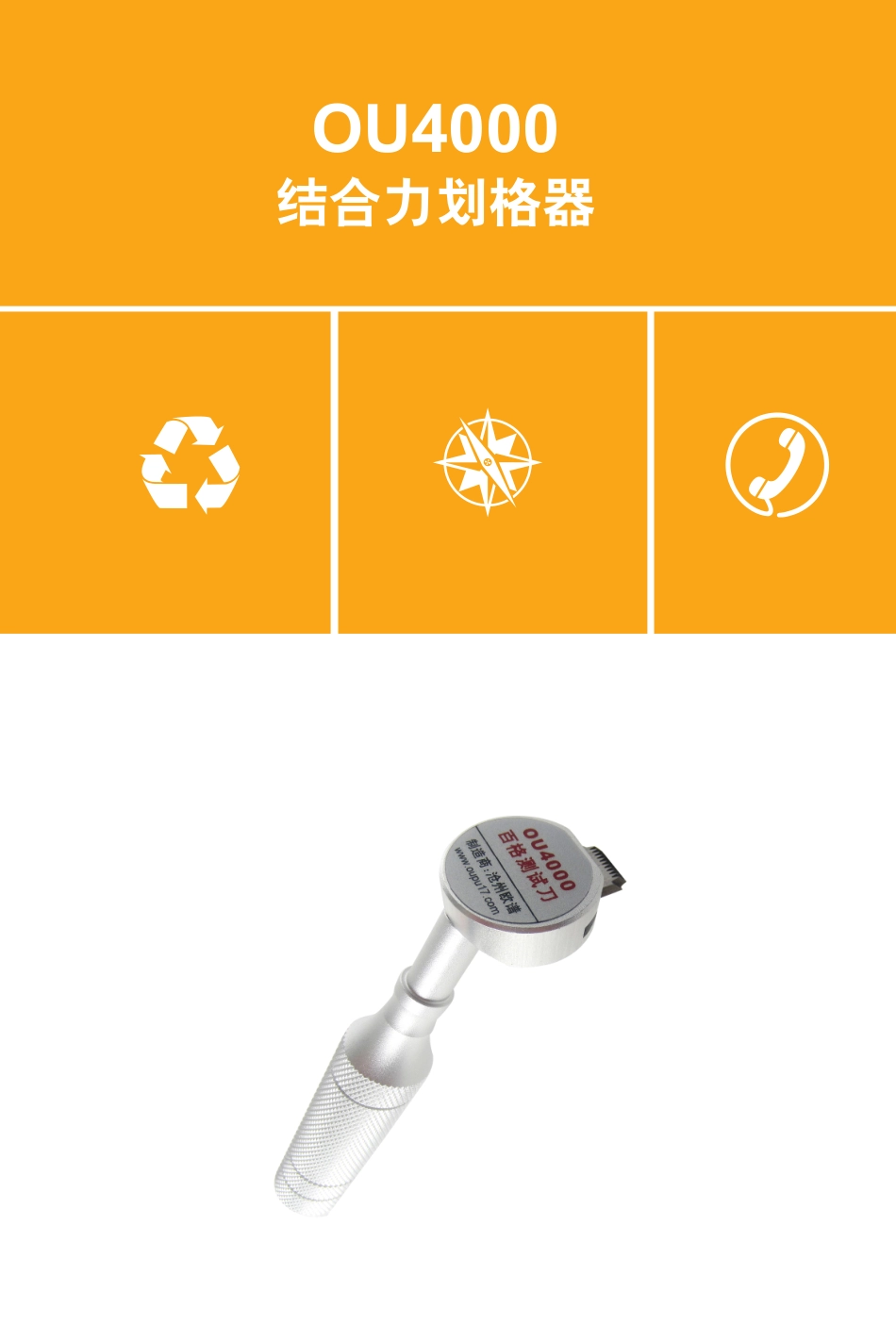

OU4000结合力划格器结合力划格器又叫百格刀，结合力测试仪是用来测量油漆，涂料，防腐层，电镀层粘结在基材的牢固程度的一款仪器。主要由四部分组成，即主传动部分是由电机、齿形带、齿形带轮、斜齿轮传动及描绘头等组成。描绘头是由机头丝杠、丝母以及偏心头组成；工作台部分是由丝杠、半开螺母及试验台等组成；机座是由滑轨及电器控制组成。电器控制包含刺透显示电路及控制电机电路；限行程控制装置是由止动能头以及微动开关组成。适用于测定各种涂膜对被涂物表面的附着能力。前言结合力划格器http://www.baigedaoceshi.com沧州欧谱-1-一、产品用途测试附着力符合标准：GB/T9286-98、ISO2409-72、DIN53151、BS3900E6/ASTMD3359注:产品颜色银灰色.二、产品说明该仪器主要适用于有机涂料划格法附著力的测定。不仅适用於实验室，也可用於各种条件下的施工现场。三、工作原理和适用范围该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的附著效果。四、技术指示1、多刃切割刀间距分别：1+0.01mm，2+0.01mm。2、多刃切割刀齿顶直线度分别：≯0.003mm≯0.006mm。3、多刃切割刀工作齿尖宽度：≯0.05mm。4.刀齿间距：1mm/2mm/3mm。5.漆膜厚度：60um/120um/120um。五、操作与使用方法1、试片必须按ISO1514及ISO2828的规定制备。2、将试片放置在有足够硬度的平板上。3、手持划格器手柄，使多刃切割刀垂直於试片平面。4、以均匀压力，平稳不颤动的手法和20-50mm/S的切割速度割划。5、将试片旋转90度，在所割划的切口上重复以上操作，以使形成格阵图形。http://www.baigedaoceshi.com沧州欧谱-2-结合力划格器6、用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的刷试片。7、试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多於三个位置上重复实验，同时记录全部结果。8、如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。六、注意事项1、所有切口应穿透涂层，但切入底材不得太深。2、如因涂层过厚和硬而不能穿透到底材，则该实验无效，但应在试验报告中说明。3、测试胶带必须是美国3M公司生产的600-1PK测试专用胶带。将胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。4、试验应在温度23±2℃和相对湿度50±5%中进行。七、附着力测试标准ISO等级ASTM等级测试结果05B切口的边缘完全光滑，格子边缘没有任何剥落。14B在切口的相交处有小片剥落，划格区内实际破损不超过5%23B切口的边缘和/或相交处有被剥落，其面积大于5%，但不到15%32B沿切口边缘有部分剥落或整大片剥落，及/或者部分格子被整片剥落被剥落的面积超过15%，但不到35%。41B切口边缘大片剥落/或者一些方格部分部分或全部剥落，其面积大于划格区的35%，但不超过65%。50B超过上一等级感谢以下网站对本资料的大力支持：测厚仪http://www.oupu17.com超声波测厚仪http://www.chaoshengbocehouyi.com钢板测厚仪http://www.gangbancehouyi.com金属测厚仪http://www.jinshucehouyi.com管道测厚仪http://www.guandaocehouyi.com覆层测厚仪http://www.3038768.com涂层测厚仪http://www.tucengcehouyi.com镀层测厚仪http://www.ducengcehouyi.com油漆测厚仪http://www.youqicehouyi.com漆膜测厚仪http://www.qimocehouyi.com锌层测厚仪http://www.xincengcehouyi.com防腐层测厚仪http://www.fangfucengcehouyi.com麦考特镀层测厚仪http://www.mikrotest-g6.com尼克斯涂层测厚仪http://www.qnix4200-4500.com磁感应测厚仪http://www.ciganyingcehouyi.com涡流测厚仪http://www.woliucehouyi.com膜厚测试仪http://www.mohouceshiyi.com超声波探伤仪http://www.oupukeji.com数字超声波探伤仪http://www.shuzichaoshengbotanshangyi.com焊缝探伤仪http://www.hanfengtanshangyi.com超声波探伤仪http://www.chaoshengbotanshangyi.org邵氏硬度计http://www.shaoshiyingduji.com便携式硬度计http://www.bianxieshiyingduji.com橡胶硬度计http://www.xiangjiaoyingdu...
