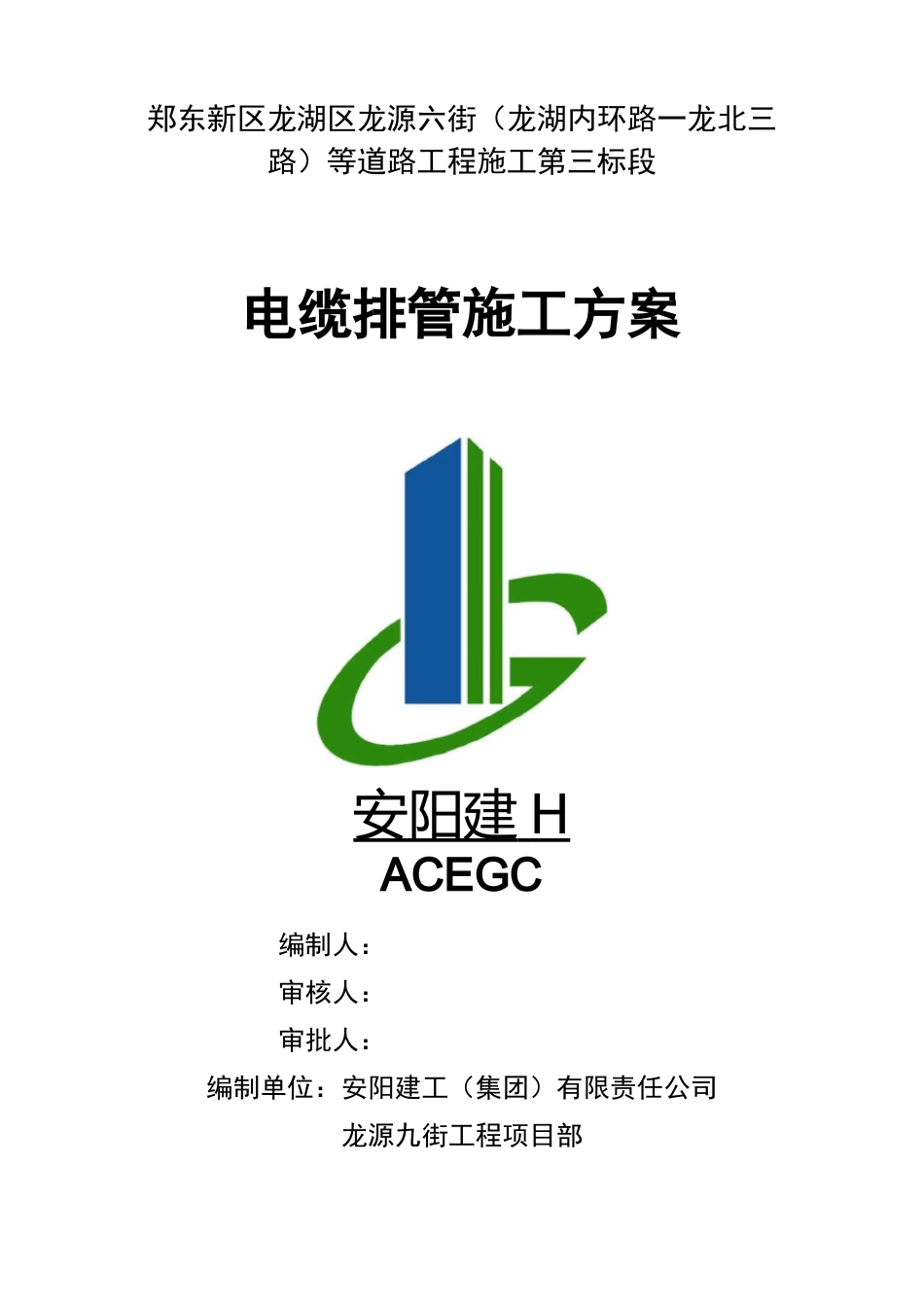

郑东新区龙湖区龙源六街（龙湖内环路一龙北三路）等道路工程施工第三标段电缆排管施工方案安阳建HACEGC编制人：审核人：审批人：编制单位：安阳建工（集团）有限责任公司龙源九街工程项目部编制时间：年月日目录^2.—前言按照郑东新区龙湖区龙源六街（龙湖内环路-龙北三路等道路工程施工第三标段电缆排管施工要求及设计图纸，我公司认真组织技术人员熟悉图纸及相关资料，针对该工程特点认真编写该技术方案。第一章工程概况1工程名称：郑东新区龙湖区龙源六街（龙湖内环路-龙北三路）等道路工程施工第三标段2工程地址：郑州市郑东新区；3工程规模：龙源九街位于郑州市郑东新区龙湖区，本电力排管工租南起北湖内环路，分别与龙北一路、龙湖中环路、龙北二等路相交，终止于龙湖外环味。龙湖内环路、龙湖中环路、龙湖外环为现状道路，龙北一路、龙北二路为同期设计道路。根据管线综合规划和协调会会议纪要所确定的原则，本工程10kV电力排管建设规模主道路按12位设计（其中一位内穿通信专用保护管），道路规划红线宽度为20米，规划电力为中东9.0米。相交道路均考虑与以后工程衔接或与前期已设计工程衔接，排管施工时应结合前期道路预埋管的实施情况。4建设单位：河南省东龙控股有限公司5施工单位：安阳建工（集团）有限责任公司第二章、施工组织机构为了建好本工程施工，真正做到责、权、利相结合，调动职工积极性，达到优质、高速、创效益的经营目标，本工程将建立一个高效、科学的项目部。项目部内设施工、测量、材料组、安全机电、成本核算、试验材料、后勤组，具体人员安排详见下表：现场管理组织机构人员及职责分工职务姓名职称级别备注项目经理张巍屹高级工程师壹级技术负责人宋志国高级工程师高级测量负责人杨斗志工程师中级施工员席宏伟工程师中级质检员王国英工程师中级材料员王瑞萍工程师中级安全员方海平工程师中级资料员纪敏工程师中级第三章、施工准备计划本工程为新建电缆。根据以上客观情况，结合设计图纸的工程量，施工准备计划如下：1、正式开工前搭盖活动工棚和民工工棚，项目部管理人员及民工全部进驻工地,项目部对现场管理人员及民工进行质量和职业健康安全教育，使人人都注重质量，注意安全，同时搞好水电接引,施工用电采取以下措施：1)配电房有专人管理，配备干粉灭火器，闲人不得入内；2)电器设备安接零接头；3)临时用电要做到生活和生产用电分开，确保生活区的人身安全；4)电工要持证上岗，严禁他人乱接乱拉施工用电；2、测量复核中桩和水准点，进行必要的护桩及控制措施，初步放样，标定施工范围红线；3、组织专业人员搞好工、料、机分析，落实人员、机械、材料进场计划，根据实际情况合理安排施工进度计划；4、各种图纸、表格、标语上墙，做好施工前的一切内外准备工作。第四章、施工方案及主要部位施工方法一、总体施工方案根据综合考虑拟将施工程序作如下安排。(见下图)施工程序流程图二、主要部位施工方法（一）排管工程1、排管工程施工工艺流程（见下图）2、沟槽土方开挖工程1）排管沟槽开挖工程排管沟槽开挖深度均3m左右，沟槽开挖采取一次性开挖到设计高程的方法。排管沟槽开挖长度以整井段长度控制，即一个或数个井段一次性开挖。采取挖掘机开挖沟槽的方法，将需要利用的土方整齐地堆放于沟槽两侧，多余的土方采取挖掘机挖装土、自卸汽车运输的开挖方法。在进行沟槽开挖时应注意以下几点：①在沟槽开挖时，放坡系数不能太小，根据规范要求和土质情况确定安全放坡系数。②机械挖土，确保槽底土壤结构不被扰动或破坏，槽底预留15〜20cm厚土方作为人工修理，以免基底土壤被扰动。如开槽超过设计高程，在10cm以内用碎石三合土或其它材料填补后夯实，超过10cm应请示处理办法。③挖出的土方应妥善安排堆放位置，堆土应堆在距槽边1米以外。以确保沟槽边坡的稳定和施工安全。由于下管的需要或施工环境、交通条件等限制，沟槽两侧堆不完时，应在适当地点选择堆土场所，并合理安排运土路线。弃土应及时外运，以免影响交通。2、垫层工程为防止排管不均匀沉降，排管下做100mm厚C10砼垫层。模板在加工场按图集和图纸配制，经检查合格后运至现场安装。现场检查安装的...
