吨 MBR污水处理方案VIP免费

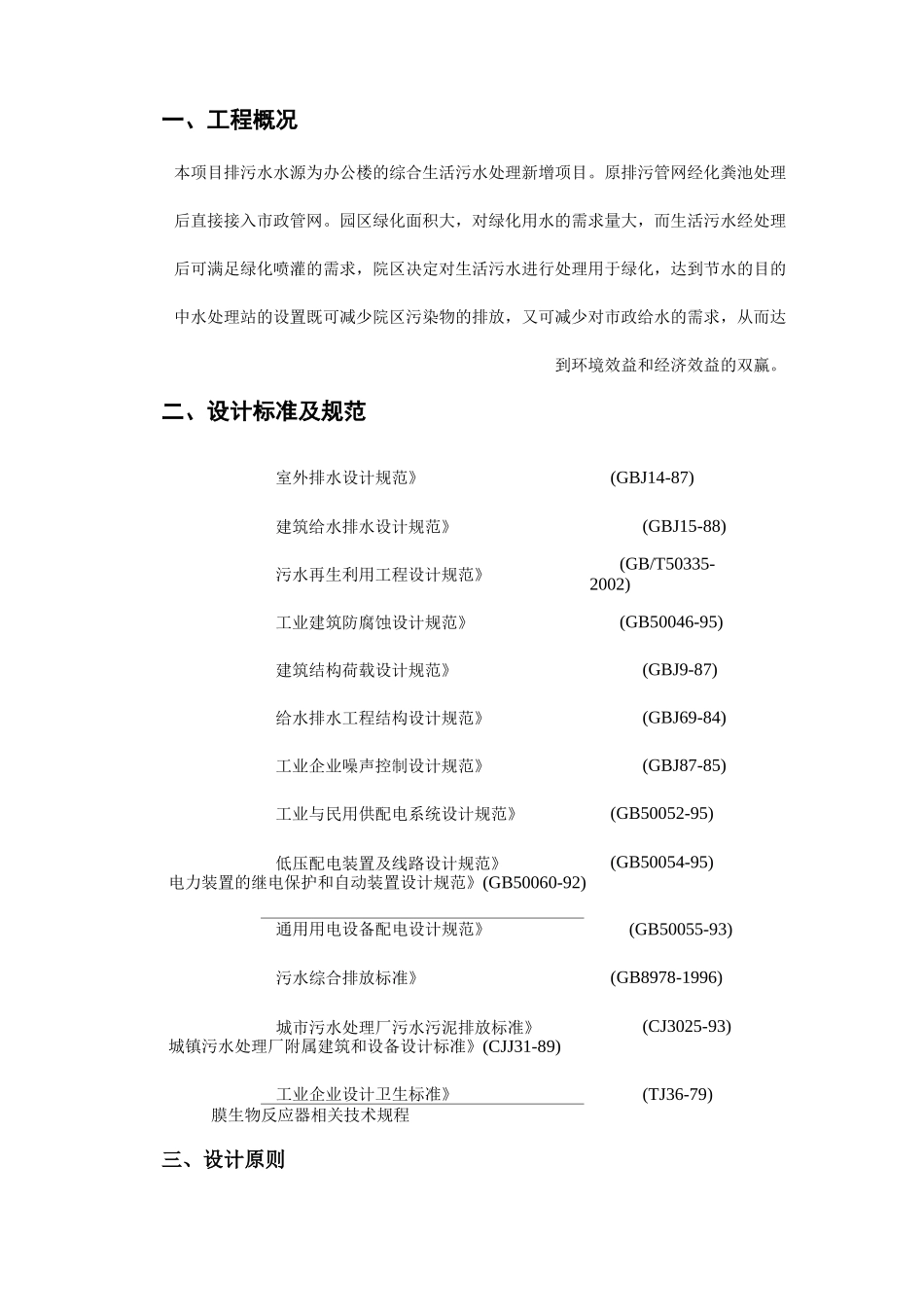

中水回用工程设计方案有限公司2014年十月目录一、工程概况本项目排污水水源为办公楼的综合生活污水处理新增项目。原排污管网经化粪池处理后直接接入市政管网。园区绿化面积大，对绿化用水的需求量大，而生活污水经处理后可满足绿化喷灌的需求，院区决定对生活污水进行处理用于绿化，达到节水的目的中水处理站的设置既可减少院区污染物的排放，又可减少对市政给水的需求，从而达到环境效益和经济效益的双赢。二、设计标准及规范室外排水设计规范》(GBJ14-87)建筑给水排水设计规范》(GBJ15-88)污水再生利用工程设计规范》(GB/T50335-2002)工业建筑防腐蚀设计规范》(GB50046-95)建筑结构荷载设计规范》(GBJ9-87)给水排水工程结构设计规范》(GBJ69-84)工业企业噪声控制设计规范》(GBJ87-85)工业与民用供配电系统设计规范》(GB50052-95)低压配电装置及线路设计规范》(GB50054-95)电力装置的继电保护和自动装置设计规范》(GB50060-92)通用用电设备配电设计规范》(GB50055-93)污水综合排放标准》(GB8978-1996)城市污水处理厂污水污泥排放标准》(CJ3025-93)城镇污水处理厂附属建筑和设备设计标准》(CJJ31-89)工业企业设计卫生标准》(TJ36-79)膜生物反应器相关技术规程三、设计原则采用技术先进，运行可靠，操作管理简单，适用于项目的工艺，使先进性和可靠性有机地结合起来。采用目前国内成熟先进技术，尽量降低工程投资和运行费用。平面布置和工程设计时，布局力求合理、通畅尽量节省占地。污水处理设施应尽量使操作运行与维护管理简单方便。为确保工程的可靠性及有效性，提高自动化水平，降低运行费用，减少日常维护检修工作量，改善工人操作条件。采用现代化技术手段，实现自动化控制和管理，做到技术可靠、经济合理。尽量减少废水提升高度和提升次数，以节约能源。本设计主要对污水处理工艺流程、处理构筑物及相关设备进行设计。五、设计条件进水水量、水质根据业主提供的基础数据，亏水水量为150m3/d，计7m3/h,污水由洗漱水、冲厕水等组成，其水质为典型的生活污水，进水水质根据经验按下表设计。表1:进水水质单位：mg/L污染物化学需氧量(COD)Cr/生化需氧量(BOD5)氨氮(NH3-N)悬浮物(SS)pH排放浓度mg/L400200302506-9.、出水水量、水质出水达到生活杂用水水质标准（见表2）表2:出水水质单位：mg/L污染物化学需氧量生化需氧量（BOD5）氨氮悬浮物pH(COD)Cr丿(NH3-N)(SS)排放浓度mg/L50108106-9六、工艺流程及说明艺流程图见工艺流程附图出水工艺流程说明污水经调节池调节水量、均化水质，同时调节池进行了预曝气处理，一定程度上对污水进行了降解，之后通过污水提升泵进入缺氧池，利用缺氧微生物的降解能力将污水中较难分解的有机高分子污染物分解成较易分解的有机低分子污染物，同时通过将MBR膜池泥水混合物回流至缺氧池，依靠原水中的含碳有机物利用缺氧微生物的反硝化作用将氮氨转化为氮气。然后污水由缺氧池进入好氧池，利用好氧微生物将污染物最终分解成二氧化碳和水，并利用好氧微生物的聚磷作用将磷从污水中分离出来，再对有机低分子等物质进行进一步大量消耗，污水进入MBR膜池，经平板膜的过滤作用实现泥水混合物的固液分离，从而达到去除有机物、实现脱氮除磷的目的；尾水消毒采用紫外线消毒采用紫外线消毒。技术(设备)特点(Membranebioreactor,MBR)是将膜分离技术和生物反应器的生物降解作用集于一体的生物反应系统。它以浸没式膜组件替代传统活性污泥法中的二沉池实现泥水分离。该系统具有处理能力强、固液分离效率高、出水水质好、占地空间小、运行管理简单等特点。由于膜的过滤作用，微生物被完全截留在生物反应器中，实现了水力停留时间与活性污泥泥龄的彻底分离，消除了传统活性污泥法中污泥膨胀问题。MBR具有对污染物去除效率高，硝化能力强，出水水质稳定，剩余污泥产量低，设备紧凑，操作简单等优点。经过缺氧池进行脱氮反硝化后的污水进入膜生物反应池。进入膜池的污水经硝化细菌的硝化作用实现脱氮作用，同时好氧微生物通过内源呼吸对有机物进行氧化分解而达到降低COD的目的。浸没安装在膜生物反应池中的MBR平板膜装置对泥水混合液进行过滤处理，进一步去除SS、油、...
