A型气电实训台使用说明书VIP免费

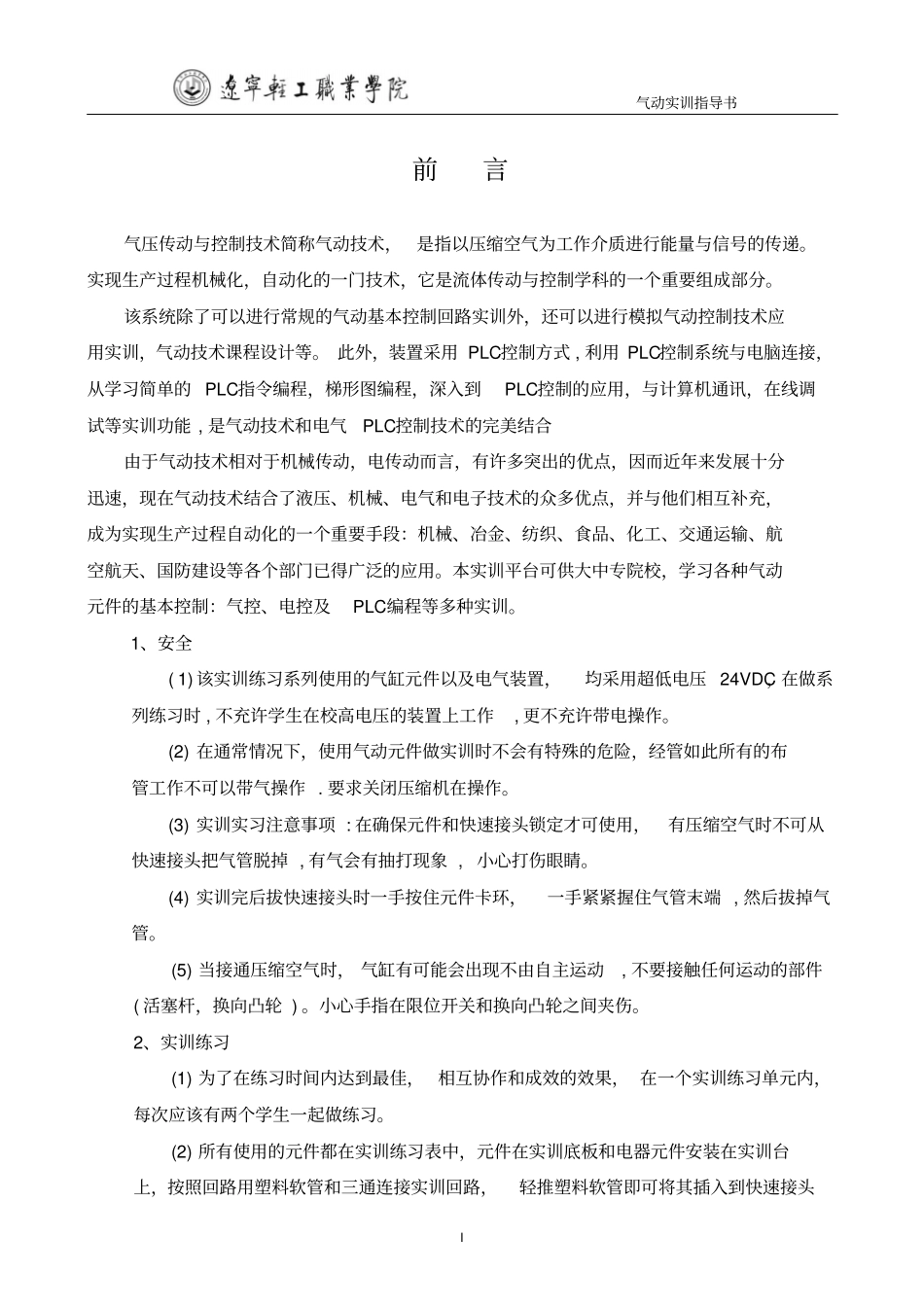

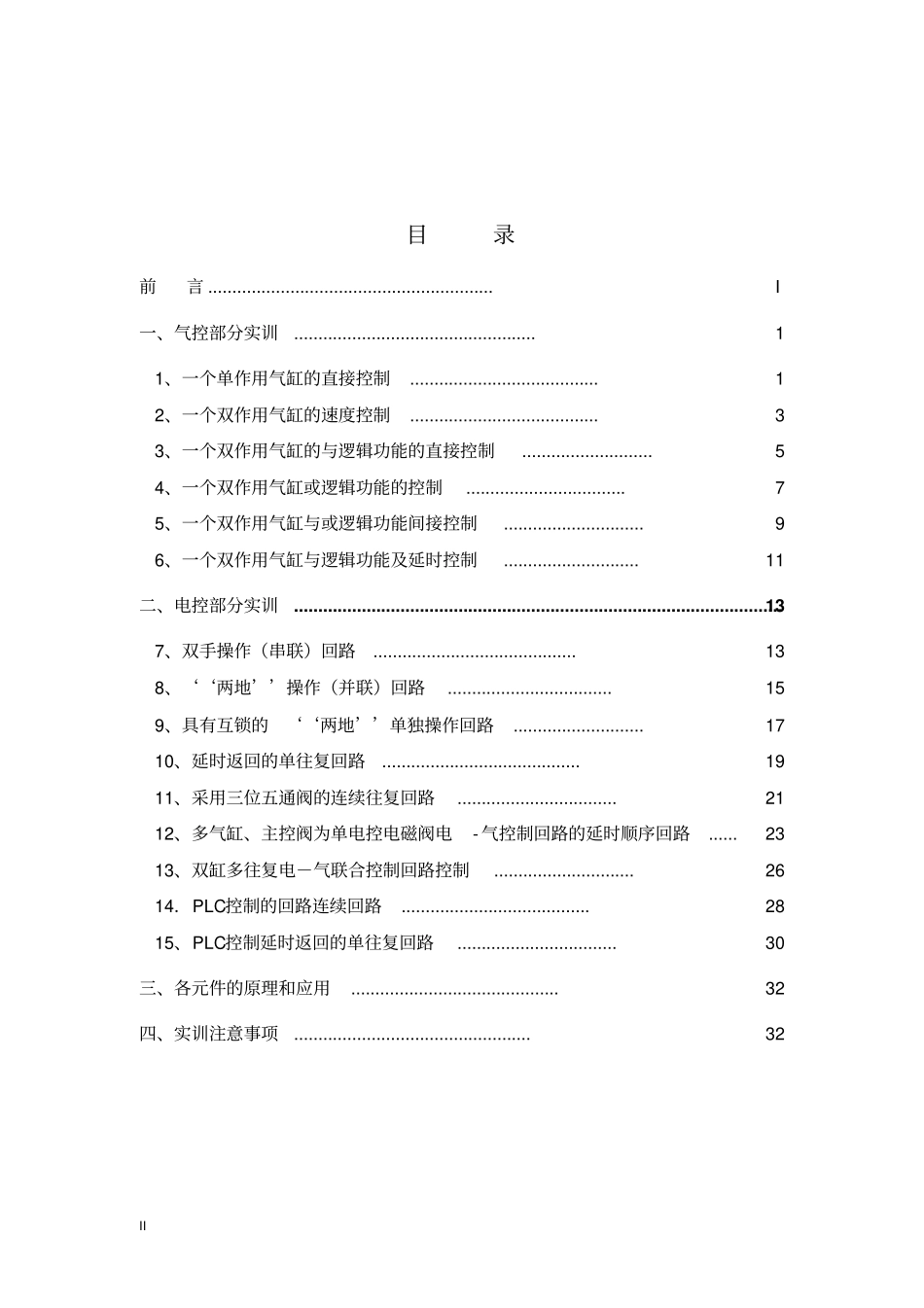

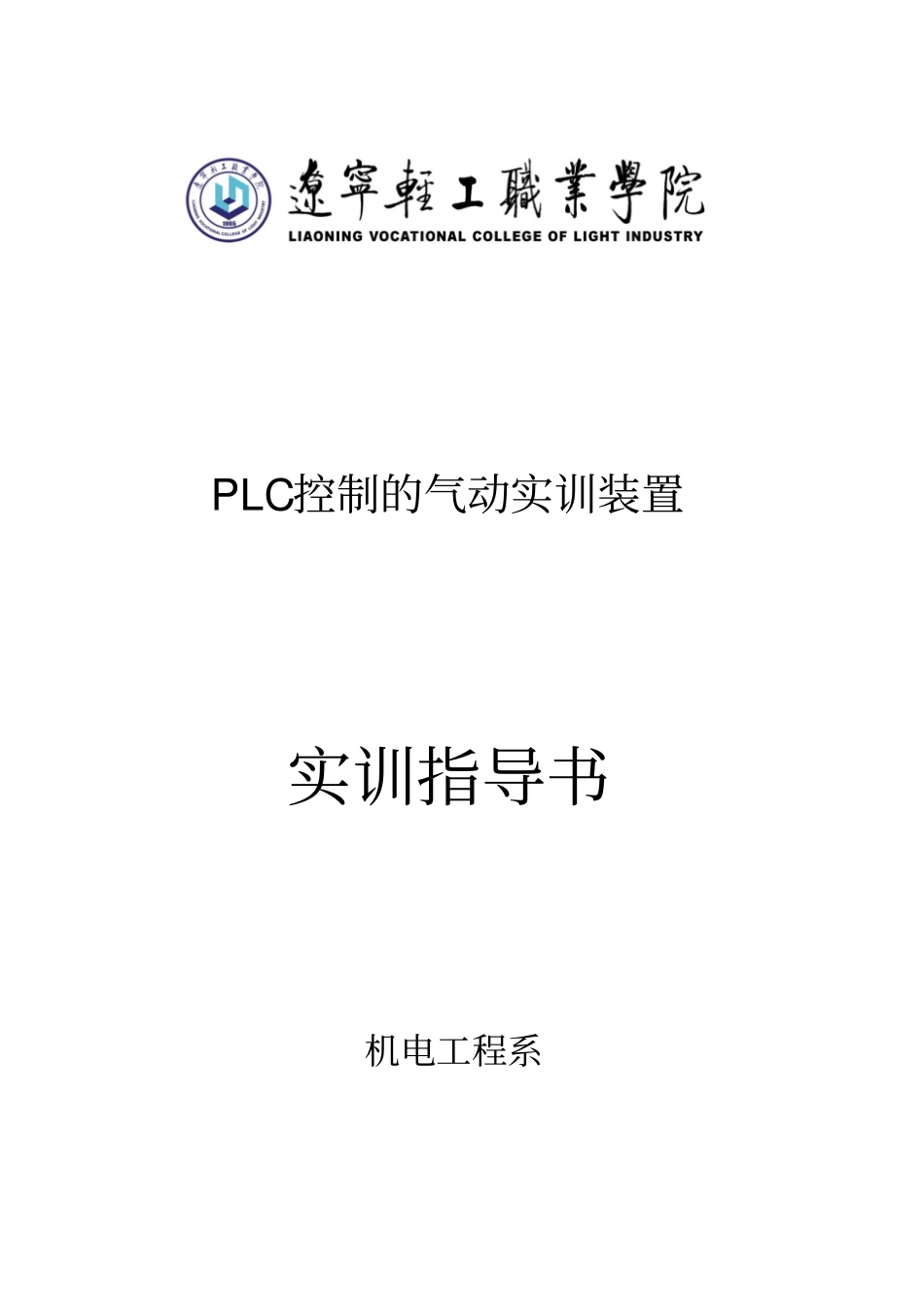

PLC控制的气动实训装置实训指导书机电工程系II目录前言...........................................................I一、气控部分实训..................................................11、一个单作用气缸的直接控制.......................................12、一个双作用气缸的速度控制.......................................33、一个双作用气缸的与逻辑功能的直接控制...........................54、一个双作用气缸或逻辑功能的控制.................................75、一个双作用气缸与或逻辑功能间接控制.............................96、一个双作用气缸与逻辑功能及延时控制............................11二、电控部分实训.....................................................................................................137、双手操作（串联）回路..........................................138、‘‘两地’’操作（并联）回路..................................159、具有互锁的‘‘两地’’单独操作回路...........................1710、延时返回的单往复回路.........................................1911、采用三位五通阀的连续往复回路.................................2112、多气缸、主控阀为单电控电磁阀电-气控制回路的延时顺序回路......2313、双缸多往复电－气联合控制回路控制.............................2614．PLC控制的回路连续回路.......................................2815、PLC控制延时返回的单往复回路.................................30三、各元件的原理和应用...........................................32四、实训注意事项.................................................32气动实训指导书I前言气压传动与控制技术简称气动技术，是指以压缩空气为工作介质进行能量与信号的传递。实现生产过程机械化，自动化的一门技术，它是流体传动与控制学科的一个重要组成部分。该系统除了可以进行常规的气动基本控制回路实训外，还可以进行模拟气动控制技术应用实训，气动技术课程设计等。此外，装置采用PLC控制方式,利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯，在线调试等实训功能,是气动技术和电气PLC控制技术的完美结合由于气动技术相对于机械传动，电传动而言，有许多突出的优点，因而近年来发展十分迅速，现在气动技术结合了液压、机械、电气和电子技术的众多优点，并与他们相互补充，成为实现生产过程自动化的一个重要手段：机械、冶金、纺织、食品、化工、交通运输、航空航天、国防建设等各个部门已得广泛的应用。本实训平台可供大中专院校，学习各种气动元件的基本控制：气控、电控及PLC编程等多种实训。1、安全(1)该实训练习系列使用的气缸元件以及电气装置，均采用超低电压24VDC，在做系列练习时,不充许学生在校高电压的装置上工作,更不充许带电操作。(2)在通常情况下，使用气动元件做实训时不会有特殊的危险，经管如此所有的布管工作不可以带气操作.要求关闭压缩机在操作。(3)实训实习注意事项:在确保元件和快速接头锁定才可使用，有压缩空气时不可从快速接头把气管脱掉,有气会有抽打现象,小心打伤眼睛。(4)实训完后拔快速接头时一手按住元件卡环，一手紧紧握住气管末端,然后拔掉气管。(5)当接通压缩空气时，气缸有可能会出现不由自主运动,不要接触任何运动的部件(活塞杆，换向凸轮)。小心手指在限位开关和换向凸轮之间夹伤。2、实训练习(1)为了在练习时间内达到最佳，相互协作和成效的效果，在一个实训练习单元内，每次应该有两个学生一起做练习。(2)所有使用的元件都在实训练习表中，元件在实训底板和电器元件安装在实训台上，按照回路用塑料软管和三通连接实训回路，轻推塑料软管即可将其插入到快速接头气动实训指导书II内。(3)为了避免塑料软管连接处老化，要经常用剪刀剪断的头部。气动实训指导书1一、气控部分实训1、一个单作用气缸的直接控制1、实训目的1）通过气管连接、安装、掌握元件原理技能。2）通过实训掌握与连接控制气路回路。2、实训元...
