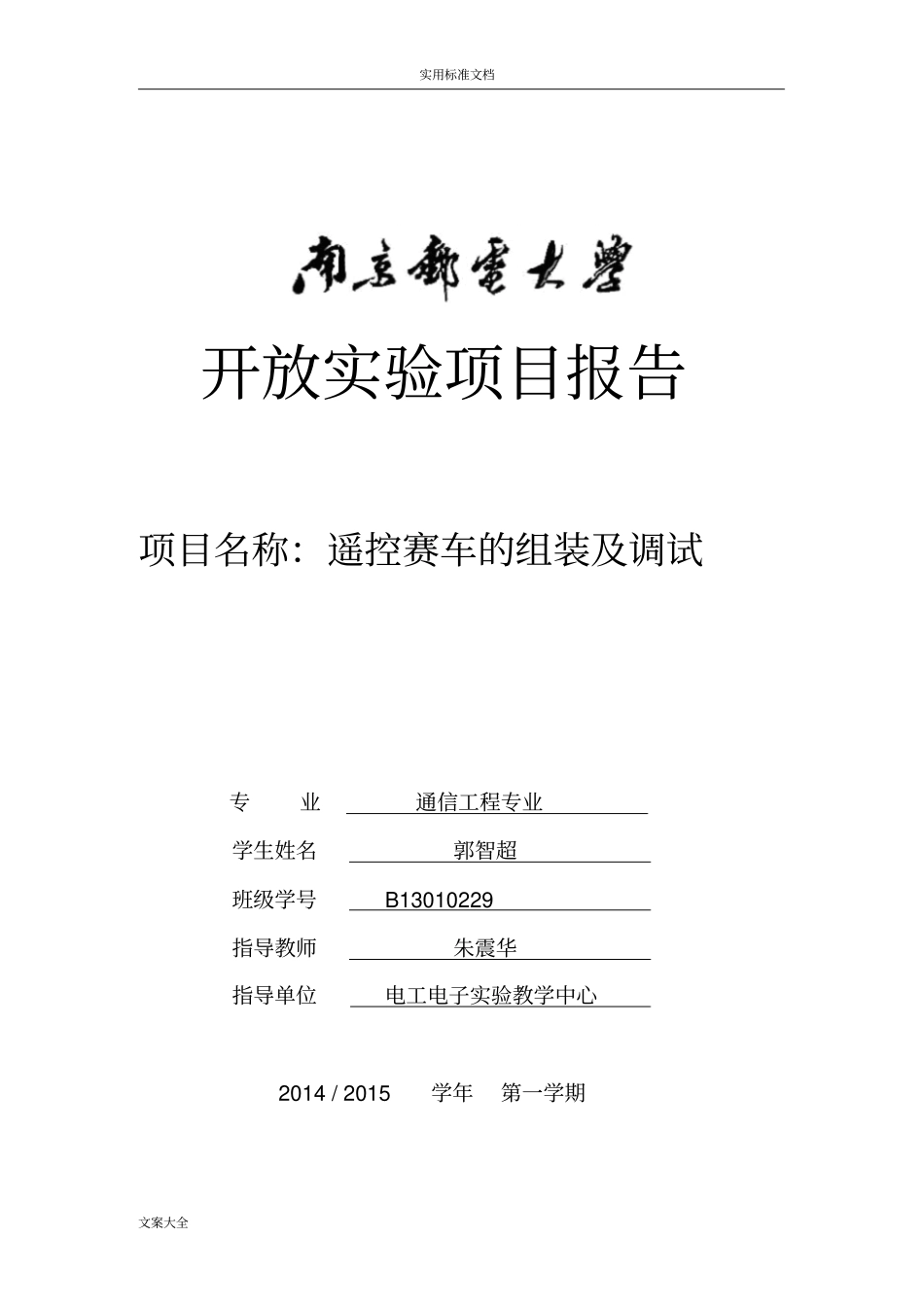

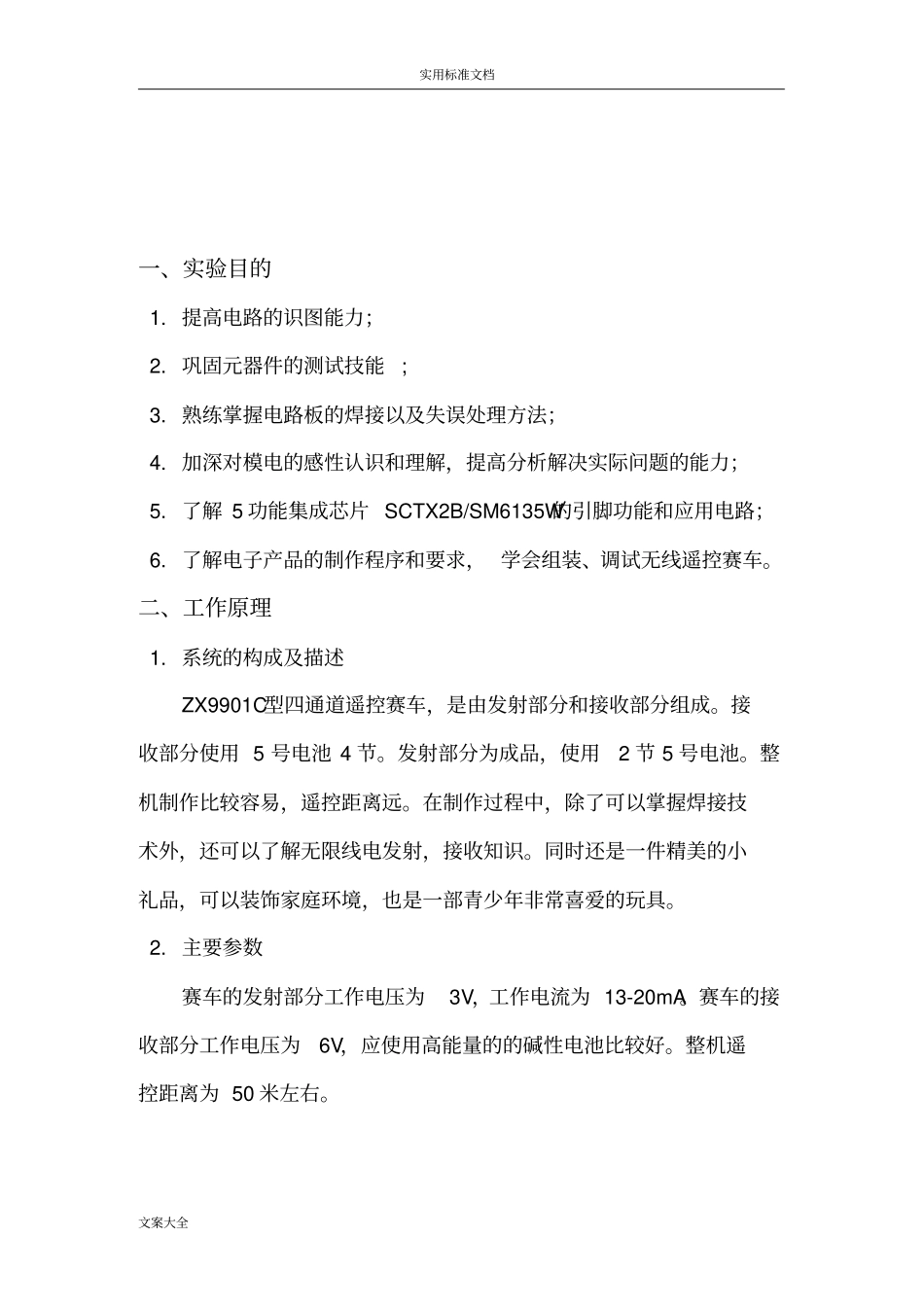

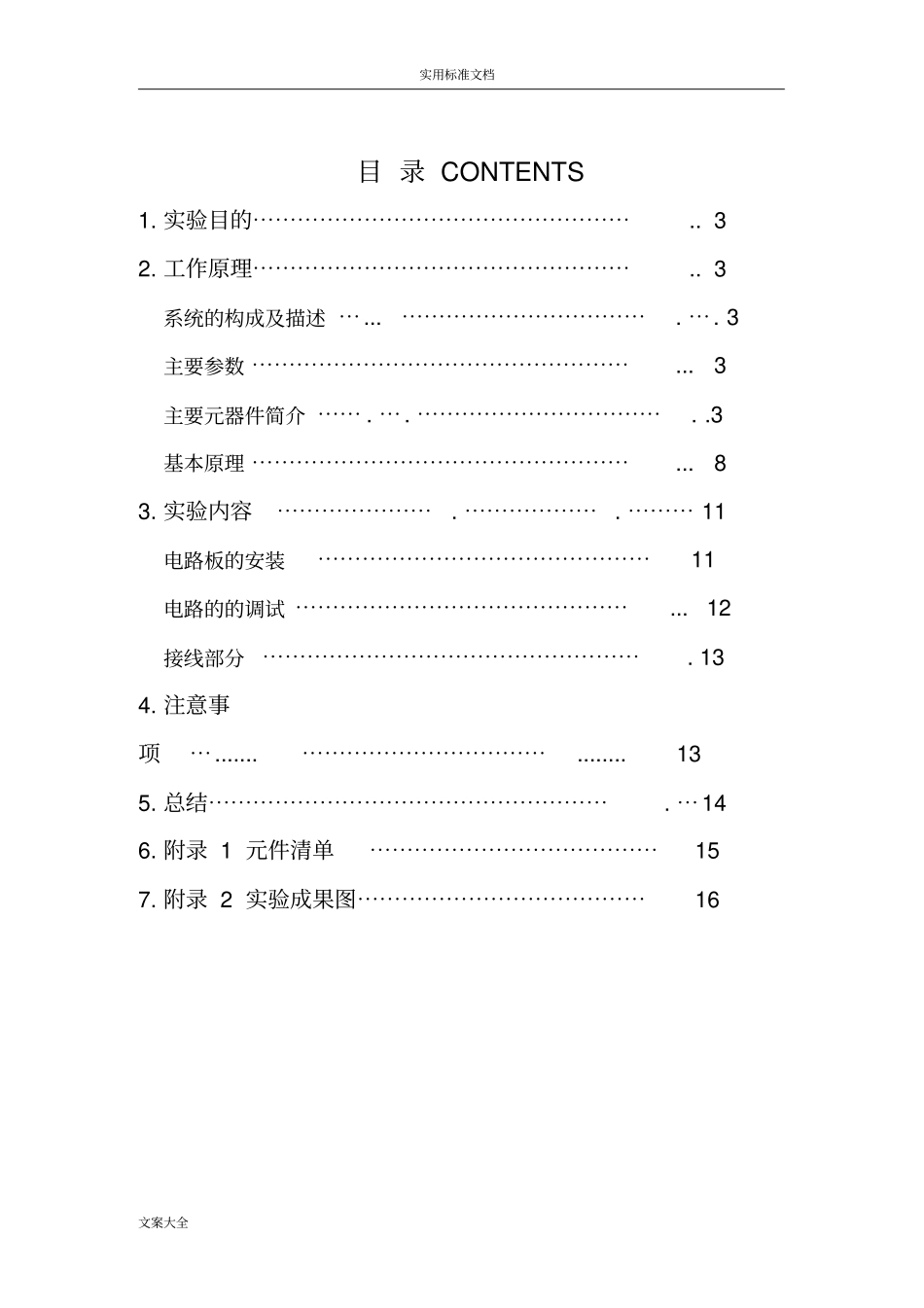

实用标准文档文案大全开放实验项目报告项目名称：遥控赛车的组装及调试专业通信工程专业学生姓名郭智超班级学号B13010229指导教师朱震华指导单位电工电子实验教学中心2014/2015学年第一学期实用标准文档文案大全目录CONTENTS1.实验目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..32.工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3系统的构成及描述⋯...⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯.3主要参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...3主要元器件简介⋯⋯.⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3基本原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...83.实验内容⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯.⋯⋯⋯11电路板的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11电路的的调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...12接线部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.134.注意事项⋯.......⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯........135.总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯146.附录1元件清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯157.附录2实验成果图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16实用标准文档文案大全一、实验目的1.提高电路的识图能力；2.巩固元器件的测试技能;3.熟练掌握电路板的焊接以及失误处理方法；4.加深对模电的感性认识和理解，提高分析解决实际问题的能力；5.了解5功能集成芯片SCTX2B/SM6135W的引脚功能和应用电路；6.了解电子产品的制作程序和要求，学会组装、调试无线遥控赛车。二、工作原理1.系统的构成及描述ZX9901C型四通道遥控赛车，是由发射部分和接收部分组成。接收部分使用5号电池4节。发射部分为成品，使用2节5号电池。整机制作比较容易，遥控距离远。在制作过程中，除了可以掌握焊接技术外，还可以了解无限线电发射，接收知识。同时还是一件精美的小礼品，可以装饰家庭环境，也是一部青少年非常喜爱的玩具。2.主要参数赛车的发射部分工作电压为3V，工作电流为13-20mA。赛车的接收部分工作电压为6V，应使用高能量的的碱性电池比较好。整机遥控距离为50米左右。实用标准文档文案大全3.主要元器件简介SCTX2B／SM6135W是配套使用的无线遥控编解码集成电路，它们都有5个管脚，对应于5种编／解码功能。SCTX2B／SM6135W具有遥控车的完整控制功能，它们的工作电压为2.5Ｖ～6.0Ｖ，当无任何功能键按下时，芯片将自动断电，片上振荡器停止工作，从而减少工作电流。该编／解码器的使用十分简单，应用时只需很少的几个外部元件即可构成一个完整的实用电路。SCTX2B／SM6135W电路的极限参数如下：·电源电压为2.4V～6.0V；·输入输出电压上下浮动±0.3V；·工作温度-10℃～+65℃；·储存温度为-25℃～+125℃。制作时，不要超出极限参数中所列的数值范围，否则芯片可能会损坏。（1）SCTX2B的主要性能结构实用标准文档文案大全图1SCTX2B内部结构图和外形引脚图编码电路的内部结构和外形封装分别如图1(ａ)和(ｂ)所示。由图可见：该编码器的内部主要由输入电路、编码电路、振荡电路、时序产生器电路和输出电路组成。输入电路有5个输入管脚，分别与5个功能按键forward(前进)、backward(后退)、right-ward(向右)、left-ward(向左)和turbo(加速)相对应。芯片中的编码电路向SO和SC两个输出管脚发送数字码，数字码与定义的功能按键相对应，SO编码输出端用于无线遥控，而SC编码输出端则用于红外遥控。芯片内时序电路中的一个计数器可使SCTX2B具有自动断电功能。其管脚PC输出端可用来控制外部工作电源的通、断状态。按下任何一个功能按键都会立即使芯片激活。编码器输出的编码格式和字格式分别如图2(a)和(b)所示。在编码格式中，W1表示功能码，W2表示开始码。SCTX2B的管脚功能说明如表1所列。图2编码格式和字格式实用标准文档文案大全表1SCTX2B的各管脚说明（2）解码电路SM6135W的功能结构解码集成电路的内部电路结构和外形封装分别如图3(a)和(b)所示。该解码集成电路比编码集成电路复杂得多，它内部主要由3组放大器、信号取样和误码检测、解码电路、控制逻辑电路、振荡器、时序产生器、锁存器、输出电路组成。SM6135W有5个输出管脚，分别具有5种功能。接收的信号由三级放大器放大后对其进行信号取样、误码检测和解码，以控制遥控车的动作。编...
