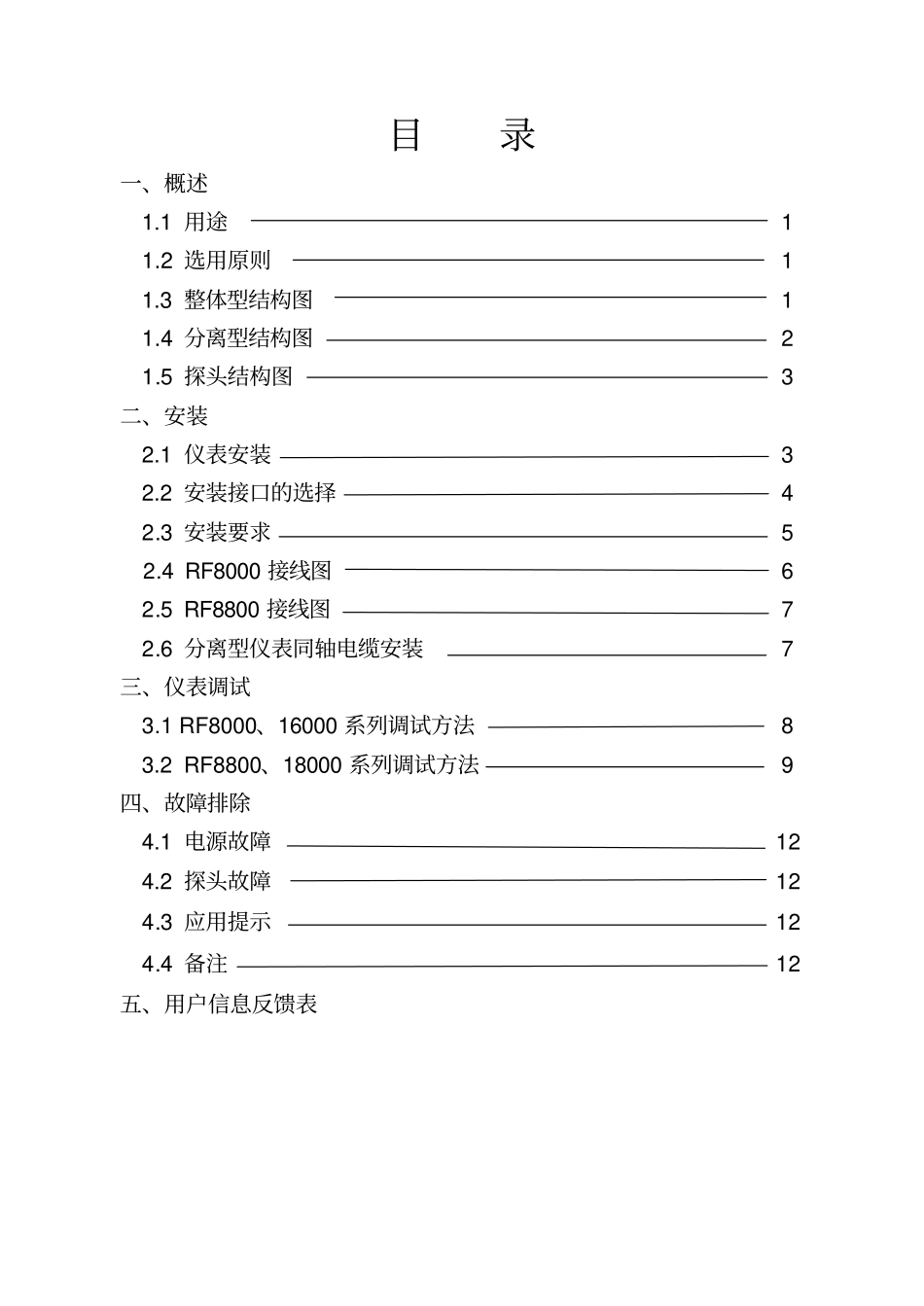

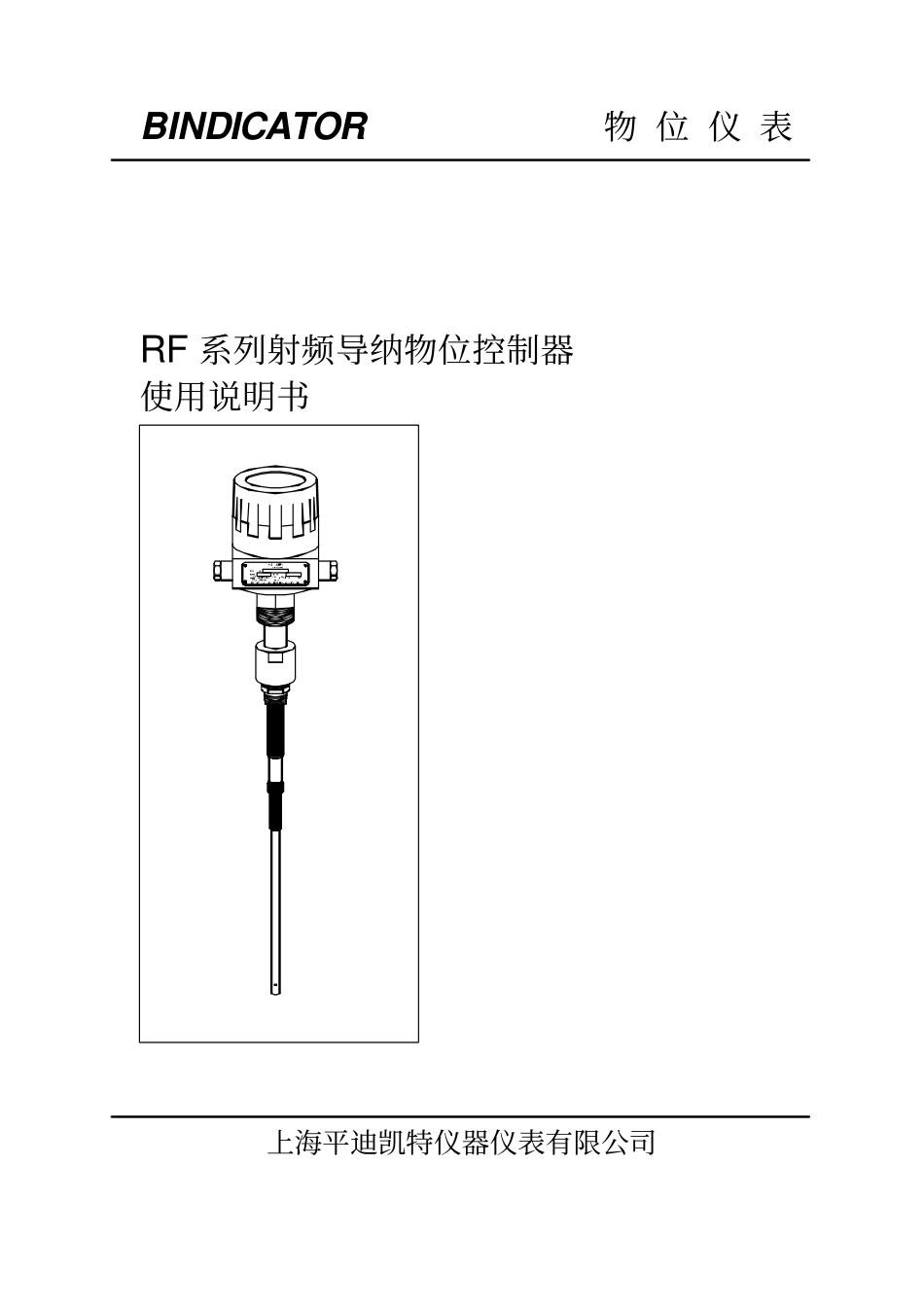

BINDICATOR物位仪表RF系列射频导纳物位控制器使用说明书上海平迪凯特仪器仪表有限公司目录一、概述1.1用途11.2选用原则11.3整体型结构图11.4分离型结构图21.5探头结构图3二、安装2.1仪表安装32.2安装接口的选择42.3安装要求52.4RF8000接线图62.5RF8800接线图72.6分离型仪表同轴电缆安装7三、仪表调试3.1RF8000、16000系列调试方法83.2RF8800、18000系列调试方法9四、故障排除4.1电源故障124.2探头故障124.3应用提示124.4备注12五、用户信息反馈表1一、概述1.1用途RF系列射频导纳式物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。亦可用于两种不同液体之间的界面测量,如油水界面测量。RF系列射频导纳式物位控制器是目前市场上性能最为稳定可靠的料位计,它真正克服了以往料位计(阻旋式、音叉式)所不能克服的问题;如:粘附料(假料)及温差变化对仪表所产生的误报警现象。另外还具有校准简单快捷、各型号通用性强、安装方便、外观美观等优点。1.2选用原则RF系列射频导纳式物位控制器有整体型和分离型两种形式的仪表可供用户选择:a.整体型物位控制器用于低振动和环境温度在-40~+80℃的场合。b.分离型物位控制器用于强振动和环境温度高于80℃的场合,或便于用户安装调试和维护检修的场合,以及用户有特殊需要的场合。1.3整体型结构图NPT安装接头(不锈钢)不锈钢或镀锌管NPT安装接头(铝)端部连接孔不锈钢测量极绝缘材料〃43/保护套绝缘材料接地线〃14/1电源或信号电缆进线孔表盖图1、整体型21.4分离型结构图绝缘材料三个φ8安装孔电源或信号电缆进线孔红色报警灯,绿色指示灯接地线(用户自备)电源或信号电缆进线孔绝缘材料保护套1/41〃接地线/4〃3不锈钢或镀锌管4〃/3电源或信号电缆进线孔表盖NPT安装接头(铝)NPT安装接头(不锈钢)不锈钢测量极端部加长连接孔同轴电缆(标配)表盖图2、分离型31.5探头结构图二、安装请用户严格按照说明书中的安装规范进行安装:根据现场情况的不同分为整体安装和分体安装。一般采用在罐顶垂直安装的方式,在测量非导电物料介质时也可以采用侧壁横装或斜装。当采用侧装时最好使仪表向下倾斜30度安装。为确保仪表正常工作,RF射频导纳物位控制器必须正确安装,下面各种图例所示将帮助你选择正确的安装方法。2.1仪表安装①探头安装应水平方向向下倾斜15°以②探头安装位置应远离进料口500mm以上。上,为防止物料下落砸坏电极需在探头上方安装金属挡板。③探头应与容器壁保持100mm以上的距离。④保护套应露出容器壁100mm以上。保护极测量极最小100绝缘段仓壁CSL长度IL插入深度挡板>15°料流之下正确方法不能安装在引起误报警此处搭接会正确安装测量极探头不能将保护极缩在安装接管内正确安装保护极测量极测量极安装接管保护极安装接管>100mm图3、探头4⑤两仪表探头之间距离应大于500mm。⑥仪表与设备导电连接应接触可靠。⑦管座安装要求安装座长度小于⑧分离型探头与控制器之间的同轴电150mm。缆应穿金属管以达到抗屏蔽干扰效果。2.2安装接口的选择:1.仪表上配有1-1/4〞NPT和3/4〞NPT两种螺纹安装接口①用于带保温层装置设备、介质温度较高和仓壁大于100mm的场合选择1-1/4〞NPT螺纹安装接口;②用于仓壁小于100mm和常温的设备选择3/4〞NPT螺纹安装接口;料仓接地接地螺钉建议用独立的接地线外接地线>500mm不要让两探头之间的距离小于500mm分离型探头普通分离型,电缆最长距离12米。分离型控制器<150mm3/4"NPT安装接头保护极测量极图4、使用1-1/4”NPT安装(设备带保温层)安装接管仓壁保护层推荐30度探头焊接52.3安装要求1.当安装探头时,将仪表探头插入罐体,用扳手夹住接头拧紧,然后将仪表外壳上的接地线与设备外壳导电连接即可。注意不能图省事拧仪表外壳部分。2.当仪表安装处有较高的温度、较强的振动、较强的电磁场、腐蚀性气体及任何可能造成机械损坏的地方,请选用分体型仪表。安装位置应避开加热盘管或将部分加热盘管绕行。当在灰斗上使用时距离探头半米内不应有妨碍飞灰运动的障碍物。3.分离型信号电缆只能使用本公司配套的专用电缆并且只可截短不可加长,...
