喷涂前磷化处理工艺及控制VIP免费

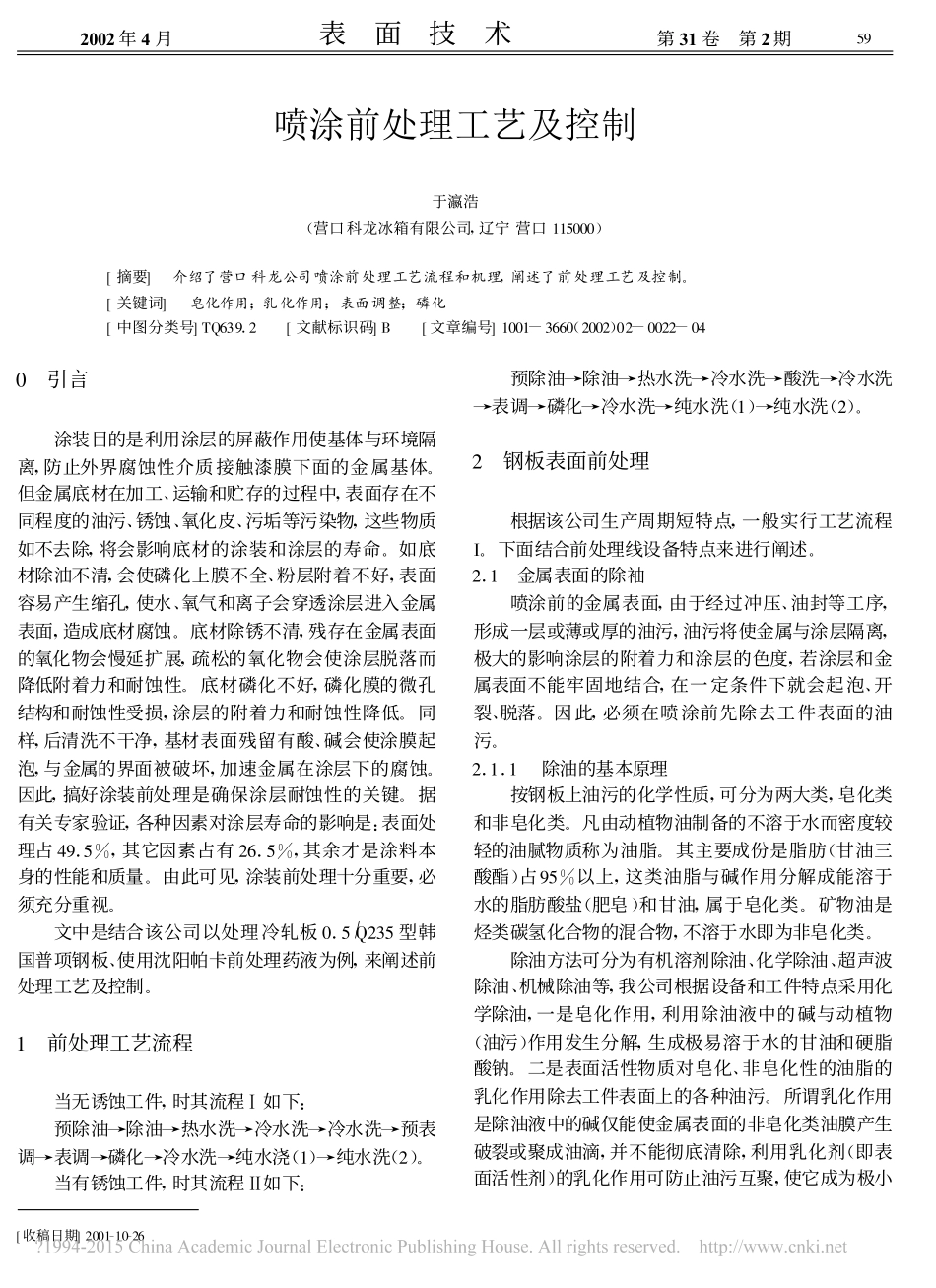

喷涂前处理工艺及控制于瀛浩(营口科龙冰箱有限公司,辽宁营口115000)[摘要]介绍了营口科龙公司喷涂前处理工艺流程和机理,阐述了前处理工艺及控制。[关键词]皂化作用;乳化作用;表面调整;磷化[中图分类号]TQ639.2[文献标识码]B[文章编号]1001-3660(2002)02-0022-040引言涂装目的是利用涂层的屏蔽作用使基体与环境隔离,防止外界腐蚀性介质接触漆膜下面的金属基体。但金属底材在加工、运输和贮存的过程中,表面存在不同程度的油污、锈蚀、氧化皮、污垢等污染物,这些物质如不去除,将会影响底材的涂装和涂层的寿命。如底材除油不清,会使磷化上膜不全、粉层附着不好,表面容易产生缩孔,使水、氧气和离子会穿透涂层进入金属表面,造成底材腐蚀。底材除锈不清,残存在金属表面的氧化物会慢延扩展,疏松的氧化物会使涂层脱落而降低附着力和耐蚀性。底材磷化不好,磷化膜的微孔结构和耐蚀性受损,涂层的附着力和耐蚀性降低。同样,后清洗不干净,基材表面残留有酸、碱会使涂膜起泡,与金属的界面被破坏,加速金属在涂层下的腐蚀。因此,搞好涂装前处理是确保涂层耐蚀性的关键。据有关专家验证,各种因素对涂层寿命的影响是:表面处理占49.5%,其它因素占有26.5%,其余才是涂料本身的性能和质量。由此可见,涂装前处理十分重要,必须充分重视。文中是结合该公司以处理冷轧板0.5Q235型韩国普项钢板、使用沈阳帕卡前处理药液为例,来阐述前处理工艺及控制。1前处理工艺流程当无诱蚀工件,时其流程Ⅰ如下:预除油※除油※热水洗※冷水洗※冷水洗※预表调※表调※磷化※冷水洗※纯水浇(1)※纯水洗(2)。当有锈蚀工件,时其流程Ⅱ如下:预除油※除油※热水洗※冷水洗※酸洗※冷水洗※表调※磷化※冷水洗※纯水洗(1)※纯水洗(2)。2钢板表面前处理根据该公司生产周期短特点,一般实行工艺流程I。下面结合前处理线设备特点来进行阐述。2.1金属表面的除袖喷涂前的金属表面,由于经过冲压、油封等工序,形成一层或薄或厚的油污,油污将使金属与涂层隔离,极大的影响涂层的附着力和涂层的色度,若涂层和金属表面不能牢固地结合,在一定条件下就会起泡、开裂、脱落。因此,必须在喷涂前先除去工件表面的油污。2.1.1除油的基本原理按钢板上油污的化学性质,可分为两大类,皂化类和非皂化类。凡由动植物油制备的不溶于水而密度较轻的油腻物质称为油脂。其主要成份是脂肪(甘油三酸酯)占95%以上,这类油脂与碱作用分解成能溶于水的脂肪酸盐(肥皂)和甘油,属于皂化类。矿物油是烃类碳氢化合物的混合物,不溶于水即为非皂化类。除油方法可分为有机溶剂除油、化学除油、超声波除油、机械除油等,我公司根据设备和工件特点采用化学除油,一是皂化作用,利用除油液中的碱与动植物(油污)作用发生分解,生成极易溶于水的甘油和硬脂酸钠。二是表面活性物质对皂化、非皂化性的油脂的乳化作用除去工件表面上的各种油污。所谓乳化作用是除油液中的碱仅能使金属表面的非皂化类油膜产生破裂或聚成油滴,并不能彻底清除,利用乳化剂(即表面活性剂)的乳化作用可防止油污互聚,使它成为极小[收稿日期]2001-10-26592002年4月表面技术第31卷第2期的油珠悬浮于碱性溶液中,从而达到除油的目的。2.2.2工艺参数与控制在除油液配方确定的情况下,合适的温度控制、有效成份的浓度以及除油液的喷淋压力是工艺控制的主要因素。以沈阳帕卡前处理药液为例,其工艺参数为:温度:45～65℃;喷淋压力:0.04～0.08MPa;游离碱度:8～14点。(1)温度控制:一般对于非离子表面活性剂,在一定的温度下,随着温度的升高会降低其在溶液中的溶解度,并在某一温度使溶液变浊,即浊点。浊点前后表面活性剂的性质显著不同。温度低于浊点起泡力大,达到浊点起泡力急剧下降(见图1),温度超过浊点则出现破乳,此时表面活性剂与水不相溶,失去乳化作用。为此,除油槽液温度可控制在邻近浊点甚至高于浊点,即工作液喷淋到冷工件时,工件表面的除油液实际温度会降到浊点以下,此时表面活性剂具有最高的渗透力,除油效果最佳,另外可抑制泡沫的形成。图1起泡力变化趋势(2)浓度控制,有效成份的浓度是通过测定工作液的游离碱度来进行控制的。根据游离碱度要按时补充除油粉。随着除油液工作时间的延长,各表面活性剂的有效浓度会损失或失效,...
