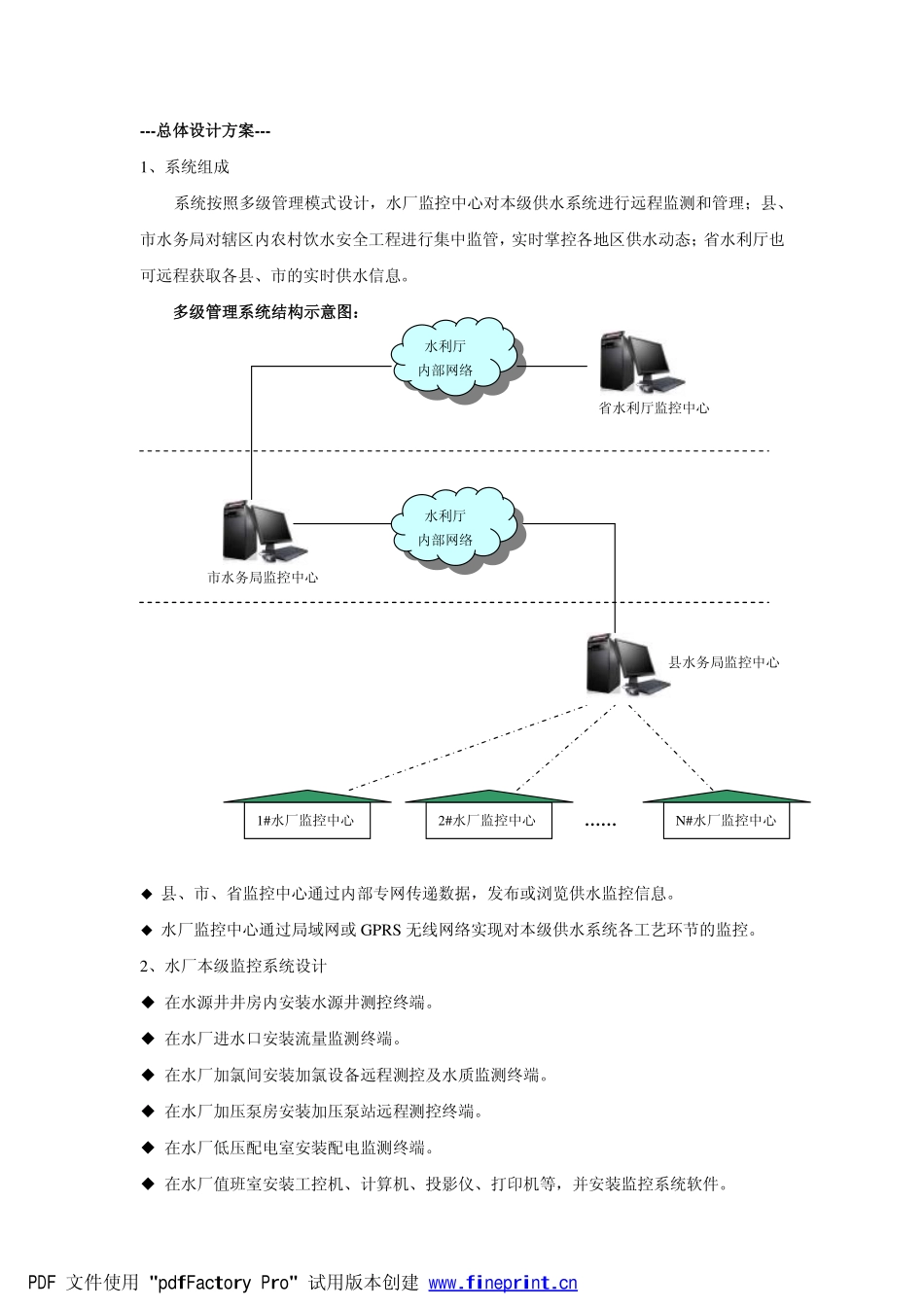

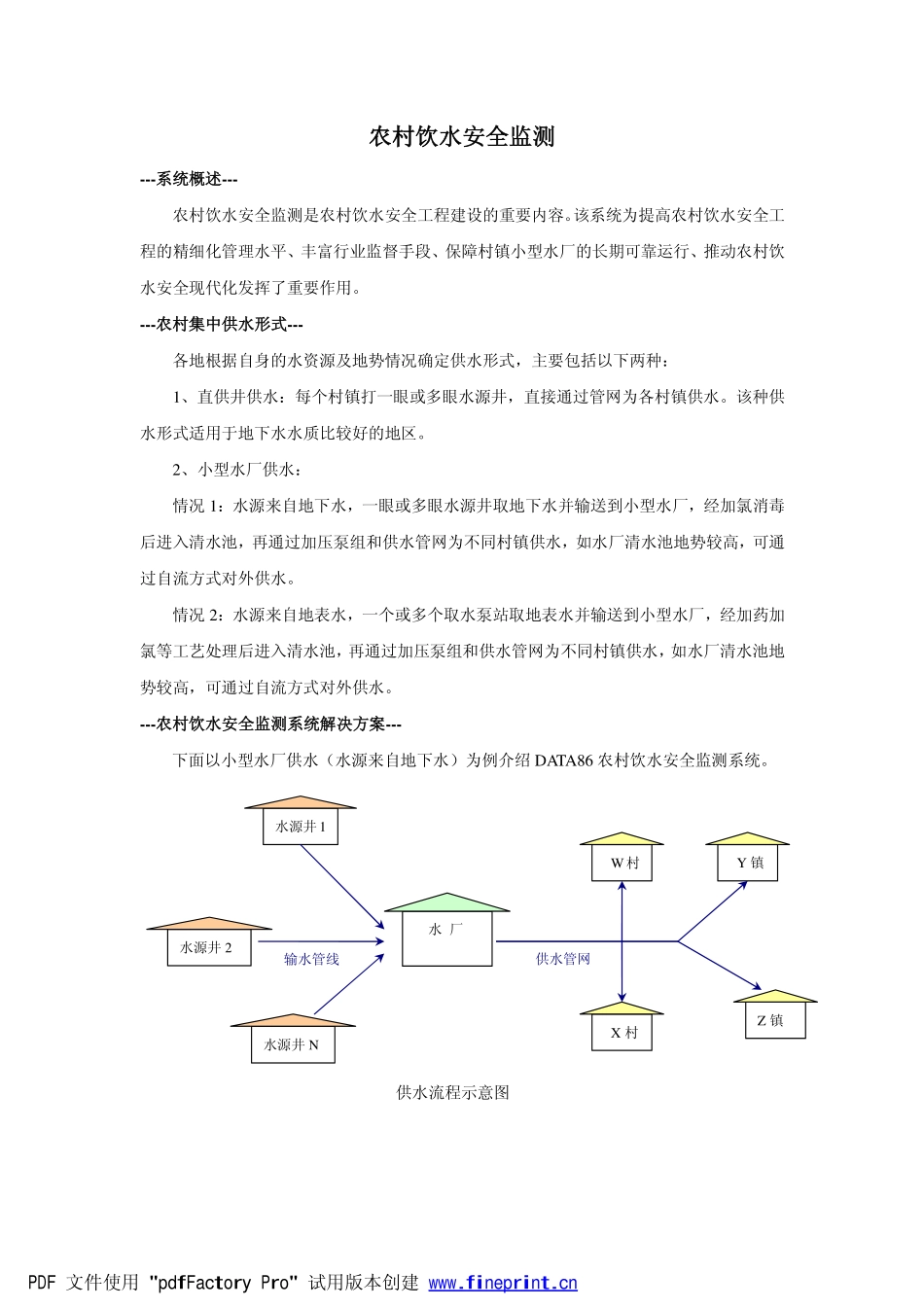

农村饮水安全监测---系统概述---农村饮水安全监测是农村饮水安全工程建设的重要内容。该系统为提高农村饮水安全工程的精细化管理水平、丰富行业监督手段、保障村镇小型水厂的长期可靠运行、推动农村饮水安全现代化发挥了重要作用。---农村集中供水形式---各地根据自身的水资源及地势情况确定供水形式，主要包括以下两种：1、直供井供水：每个村镇打一眼或多眼水源井，直接通过管网为各村镇供水。该种供水形式适用于地下水水质比较好的地区。2、小型水厂供水：情况1：水源来自地下水，一眼或多眼水源井取地下水并输送到小型水厂，经加氯消毒后进入清水池，再通过加压泵组和供水管网为不同村镇供水，如水厂清水池地势较高，可通过自流方式对外供水。情况2：水源来自地表水，一个或多个取水泵站取地表水并输送到小型水厂，经加药加氯等工艺处理后进入清水池，再通过加压泵组和供水管网为不同村镇供水，如水厂清水池地势较高，可通过自流方式对外供水。---农村饮水安全监测系统解决方案---下面以小型水厂供水（水源来自地下水）为例介绍DATA86农村饮水安全监测系统。水源井2供水流程示意图供水管网水源井1水厂W村输水管线水源井NX村Y镇Z镇PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn---总体设计方案---1、系统组成系统按照多级管理模式设计，水厂监控中心对本级供水系统进行远程监测和管理；县、市水务局对辖区内农村饮水安全工程进行集中监管，实时掌控各地区供水动态；省水利厅也可远程获取各县、市的实时供水信息。多级管理系统结构示意图：◆县、市、省监控中心通过内部专网传递数据，发布或浏览供水监控信息。◆水厂监控中心通过局域网或GPRS无线网络实现对本级供水系统各工艺环节的监控。2、水厂本级监控系统设计◆在水源井井房内安装水源井测控终端。◆在水厂进水口安装流量监测终端。◆在水厂加氯间安装加氯设备远程测控及水质监测终端。◆在水厂加压泵房安装加压泵站远程测控终端。◆在水厂低压配电室安装配电监测终端。◆在水厂值班室安装工控机、计算机、投影仪、打印机等，并安装监控系统软件。1#水厂监控中心水利厅内部网络省水利厅监控中心市水务局监控中心县水务局监控中心水利厅内部网络……2#水厂监控中心N#水厂监控中心PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn◆流量监测终端、加氯设备远程测控及水质监测终端、加压泵站远程测控终端与值班室工控机之间采用以太网或RS485总线的有线通信方式；水源井测控终端与值班室工控机之间采用GPRS的无线通信方式（可支持光纤通信）。◆根据需要，可在水厂重点部位增加视频监控设备，通过有线方式将实时视频传输至水厂值班室。◆也可对各村、镇的用水总量进行监测，流量监测终端与值班室工控机间采用GPRS的无线通信方式。系统拓扑图：计量测控设备通信平台现场监控设备水泵启动柜水质检测设备流量计水位计视频摄像机DATA86水厂内各类测控终端GPRS-VPN网络水厂局域网打印机值班员服务器投影仪DATA86水源井测控终端RJ45或RS485DATA86台式GPRS数据传输模块水泵启动柜水位计红外报警器工业照相机脉冲水表DATA86流量监测终端监控中心PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn---农村饮水安全监测系统主要功能---◆实时监测水源井的出水压力、出水流量；实时监测水源井水泵的电流、电压、电能和运行状态、保护状态；远程控制水源井水泵的启停；人员非法进入井房时，自动上传安防报警照片。◆实时监测水厂进水流量、出水流量、出水压力、出水水质和水池水位等信息。◆实时监测加氯机的工作状态、加氯速度、自动控制/远程控制加氯机的起停。◆实时监测加压泵组水泵的工作状态，包括：开关状态、保护状态、电压、电流、频率等。◆自动控制、远程控制水厂内加压泵组的起停，根据出口压力自动调整水泵转速。◆实时监测配电站信息，包括：开关状态、电流、电压、电能等。◆实时监测水厂大门及重点部位的视频图像。◆远程监测各村、镇的用水总量。---典型操作界面------相关产品---水源井监控设备水厂监控设备大用户抄表设备供水调度系统软件PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
