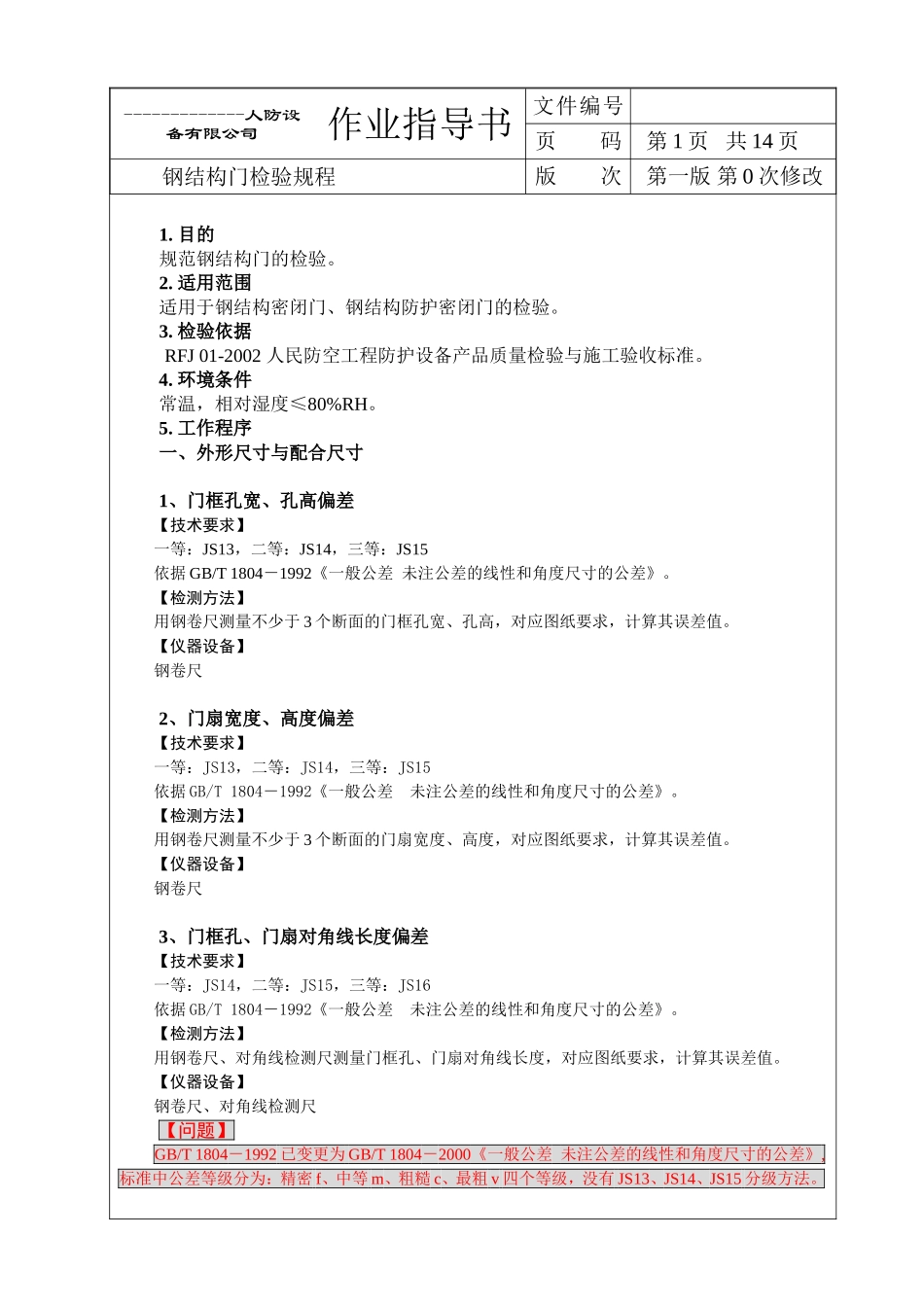

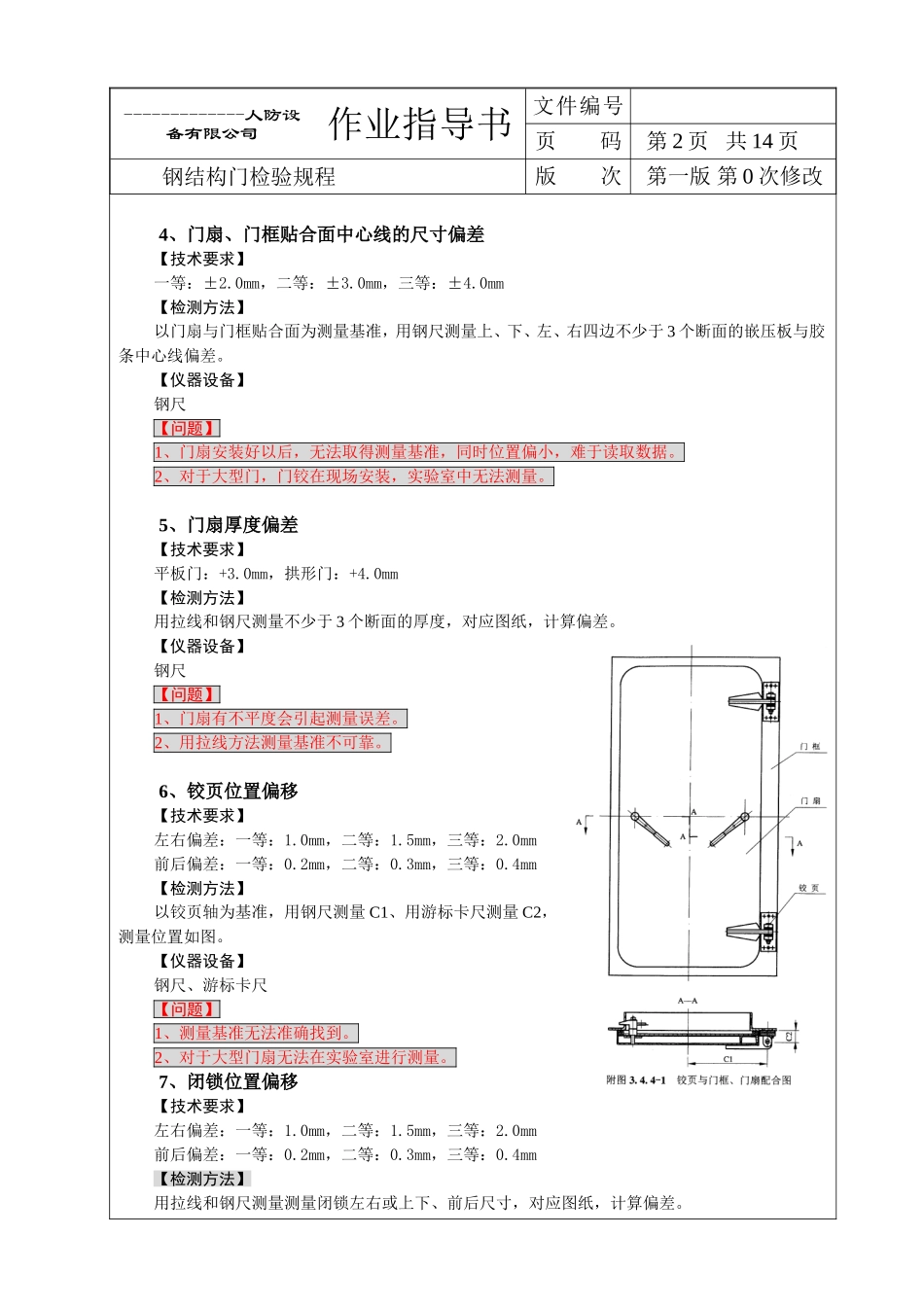

-------------人防设备有限公司作业指导书文件编号页码第1页共14页钢结构门检验规程版次第一版第0次修改1.目的规范钢结构门的检验。2.适用范围适用于钢结构密闭门、钢结构防护密闭门的检验。3.检验依据RFJ01-2002人民防空工程防护设备产品质量检验与施工验收标准。4.环境条件常温，相对湿度≤80%RH。5.工作程序一、外形尺寸与配合尺寸1、门框孔宽、孔高偏差【技术要求】一等：JS13，二等：JS14，三等：JS15依据GB/T1804－1992《一般公差未注公差的线性和角度尺寸的公差》。【检测方法】用钢卷尺测量不少于3个断面的门框孔宽、孔高，对应图纸要求，计算其误差值。【仪器设备】钢卷尺2、门扇宽度、高度偏差【技术要求】一等：JS13，二等：JS14，三等：JS15依据GB/T1804－1992《一般公差未注公差的线性和角度尺寸的公差》。【检测方法】用钢卷尺测量不少于3个断面的门扇宽度、高度，对应图纸要求，计算其误差值。【仪器设备】钢卷尺3、门框孔、门扇对角线长度偏差【技术要求】一等：JS14，二等：JS15，三等：JS16依据GB/T1804－1992《一般公差未注公差的线性和角度尺寸的公差》。【检测方法】用钢卷尺、对角线检测尺测量门框孔、门扇对角线长度，对应图纸要求，计算其误差值。【仪器设备】钢卷尺、对角线检测尺【问题】GB/T1804－1992已变更为GB/T1804－2000《一般公差未注公差的线性和角度尺寸的公差》,标准中公差等级分为：精密f、中等m、粗糙c、最粗v四个等级，没有JS13、JS14、JS15分级方法。-------------人防设备有限公司作业指导书文件编号页码第2页共14页钢结构门检验规程版次第一版第0次修改4、门扇、门框贴合面中心线的尺寸偏差【技术要求】一等：±2.0mm，二等：±3.0mm，三等：±4.0mm【检测方法】以门扇与门框贴合面为测量基准，用钢尺测量上、下、左、右四边不少于3个断面的嵌压板与胶条中心线偏差。【仪器设备】钢尺【问题】1、门扇安装好以后，无法取得测量基准，同时位置偏小，难于读取数据。2、对于大型门，门铰在现场安装，实验室中无法测量。5、门扇厚度偏差【技术要求】平板门：+3.0mm，拱形门：+4.0mm【检测方法】用拉线和钢尺测量不少于3个断面的厚度，对应图纸，计算偏差。【仪器设备】钢尺【问题】1、门扇有不平度会引起测量误差。2、用拉线方法测量基准不可靠。6、铰页位置偏移【技术要求】左右偏差：一等：1.0mm，二等：1.5mm，三等：2.0mm前后偏差：一等：0.2mm，二等：0.3mm，三等：0.4mm【检测方法】以铰页轴为基准，用钢尺测量C1、用游标卡尺测量C2，测量位置如图。【仪器设备】钢尺、游标卡尺【问题】1、测量基准无法准确找到。2、对于大型门扇无法在实验室进行测量。7、闭锁位置偏移【技术要求】左右偏差：一等：1.0mm，二等：1.5mm，三等：2.0mm前后偏差：一等：0.2mm，二等：0.3mm，三等：0.4mm【检测方法】用拉线和钢尺测量测量闭锁左右或上下、前后尺寸，对应图纸，计算偏差。-------------人防设备有限公司作业指导书文件编号页码第3页共14页钢结构门检验规程版次第一版第0次修改【仪器设备】钢尺【问题】用拉线方法测量基准不可靠。8、门扇的中心至门框的下槛偏差【技术要求】门框孔高H≤2000mm：一等：±1.0mm，二等：±1.5mm，三等：±2.0mm门框孔高H＞2000mm：一等：±1.5mm，二等：±2.5mm，三等：±3.0mm【检测方法】在门扇与门框装配好后，准确划好门扇中心线，用钢尺测量中心线至门框下槛的高度，对应图纸，计算偏差。【仪器设备】钢尺【问题】在门扇上无法取得准确的中心线。9、门扇、门框贴合面的平面度【技术要求】门扇、门框贴合面最大尺寸L2≤3000mm：一等：1.5mm，二等：2.0mm，三等：2.5mm门扇、门框贴合面最大尺寸L2＞3000mm：一等：2.5mm，二等：3.0mm，三等：3.5mm【检测方法】方法一：用平板、水平仪、桥板、固定支承和可调支承，将被测的门扇、门框相贴合的平面调成水平，如图所示。用水平仪按一定布点和方向逐点地测量被测的表面，同时记录读数，换算成线值，根据各数值用计算法按最小条件或按对角线法计算平面度误差。按a1=c3+2P+2Q，a3+2P=c1+2Q求出的P和Q代入各点，按最大最小读数值之差来确定被测表面的平面度误差值...
