铝及铝合金清洗剂VIP免费

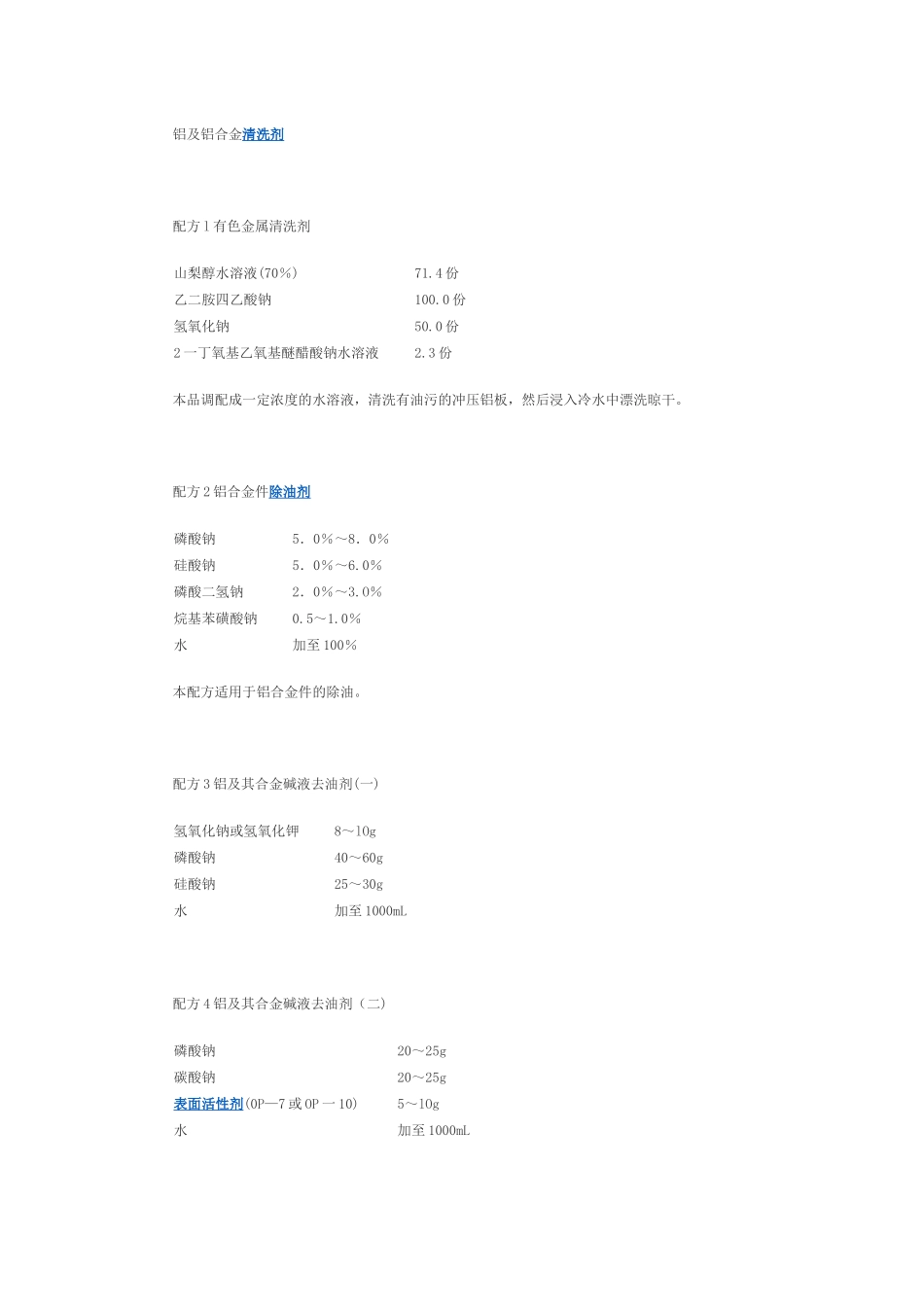

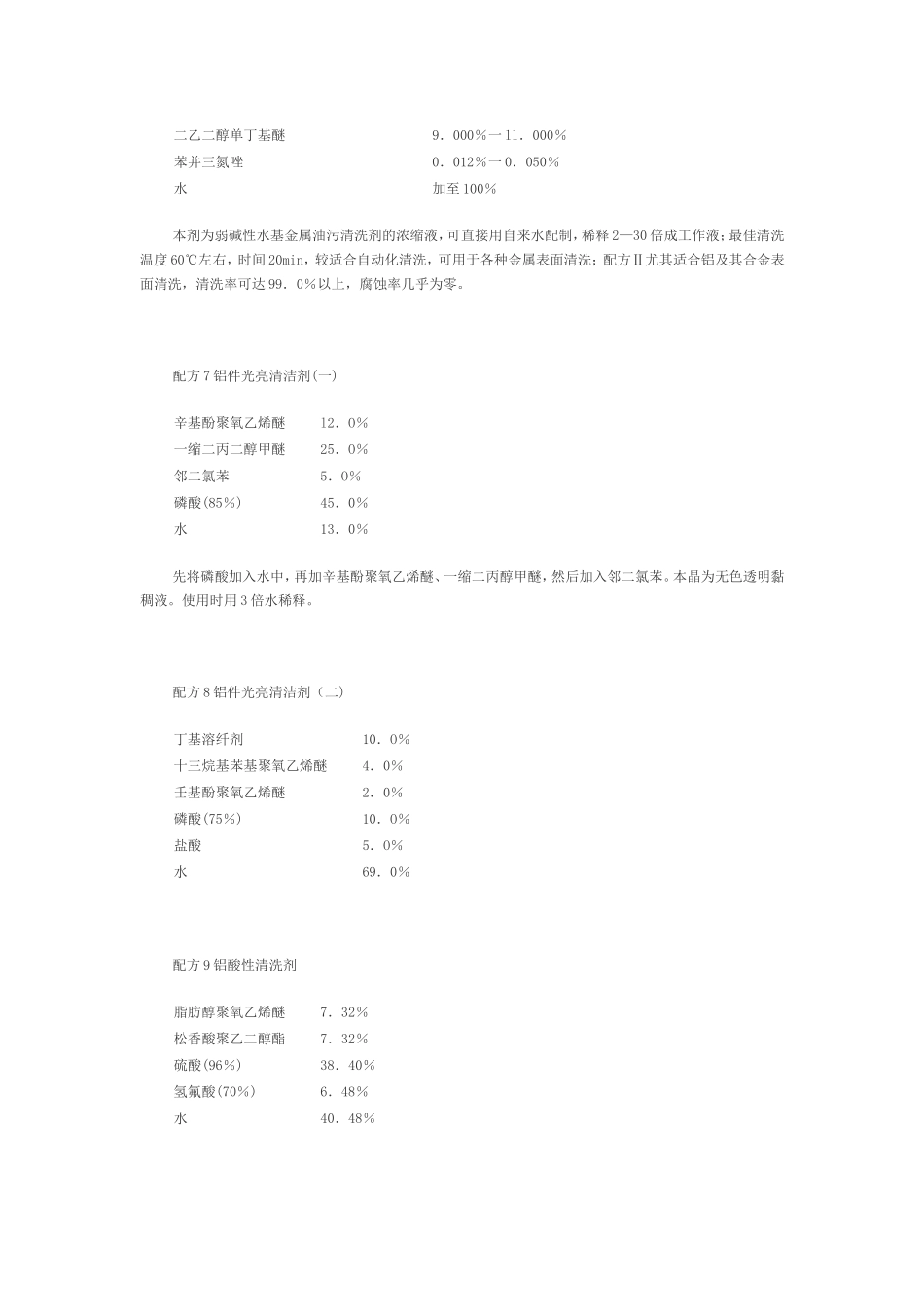

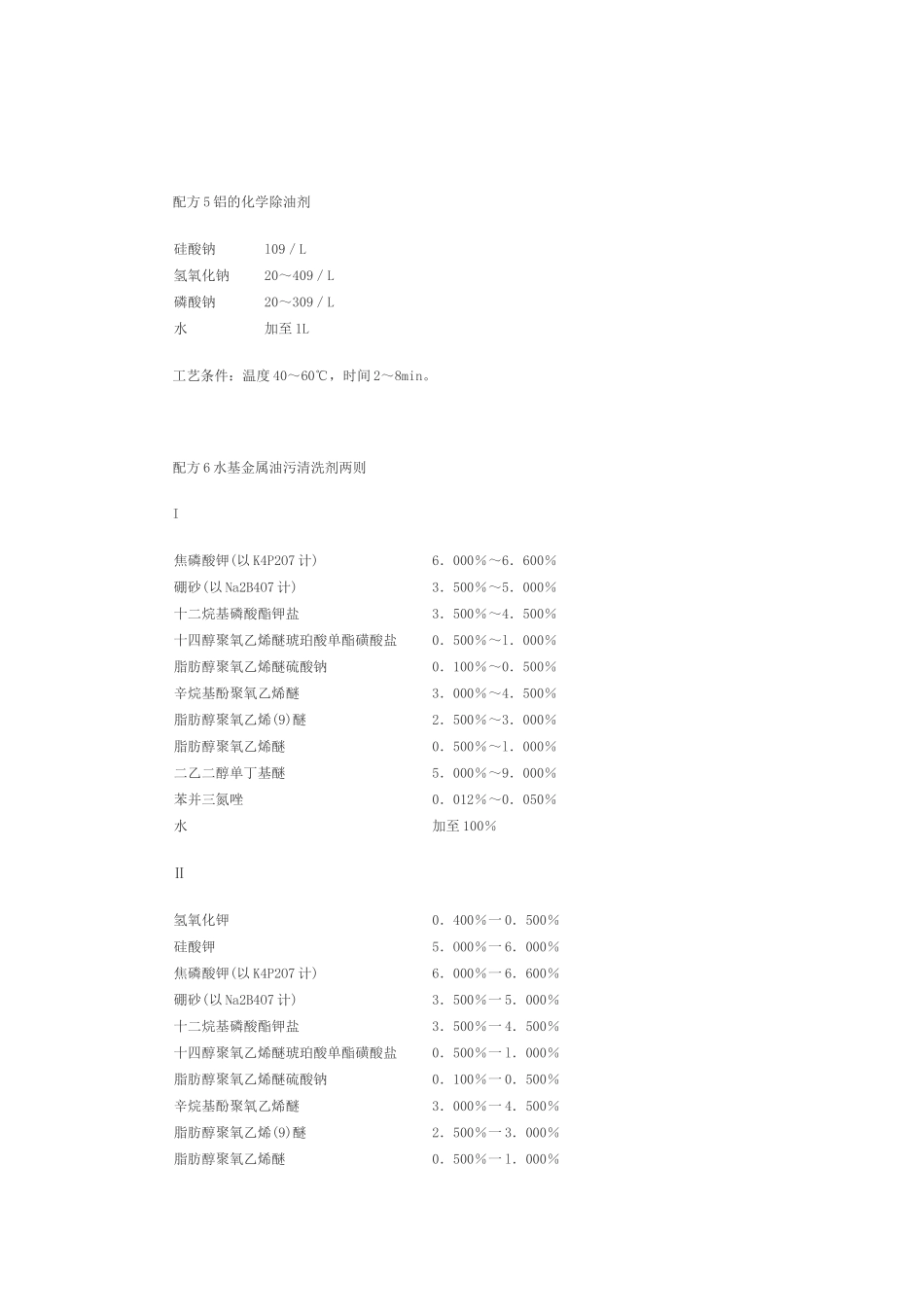

铝及铝合金清洗剂配方l有色金属清洗剂山梨醇水溶液(70％)71.4份乙二胺四乙酸钠100.0份氢氧化钠50.0份2一丁氧基乙氧基醚醋酸钠水溶液2.3份本品调配成一定浓度的水溶液，清洗有油污的冲压铝板，然后浸入冷水中漂洗晾干。配方2铝合金件除油剂磷酸钠5．0％～8．0％硅酸钠5．0％～6.0％磷酸二氢钠2．0％～3.O％烷基苯磺酸钠0.5～1.0％水加至100％本配方适用于铝合金件的除油。配方3铝及其合金碱液去油剂(一)氢氧化钠或氢氧化钾8～lOg磷酸钠40～60g硅酸钠25～30g水加至1000mL配方4铝及其合金碱液去油剂（二)磷酸钠20～25g碳酸钠20～25g表面活性剂(0P—7或OP一10)5～lOg水加至1000mL配方5铝的化学除油剂硅酸钠l09／L氢氧化钠20～409／L磷酸钠20～309／L水加至1L工艺条件：温度40～60℃，时间2～8min。配方6水基金属油污清洗剂两则I焦磷酸钾(以K4P2O7计)6．000％～6．600％硼砂(以Na2B4O7计)3．500％～5．000％十二烷基磷酸酯钾盐3．500％～4．500％十四醇聚氧乙烯醚琥珀酸单酯磺酸盐0．500％～l．000％脂肪醇聚氧乙烯醚硫酸钠0．100％～0．500％辛烷基酚聚氧乙烯醚3．000％～4．500％脂肪醇聚氧乙烯(9)醚2．500％～3．000％脂肪醇聚氧乙烯醚0．500％～l．000％二乙二醇单丁基醚5．000％～9．000％苯并三氮唑0．012％～0．050％水加至100％Ⅱ氢氧化钾0．400％一0．500％硅酸钾5．O00％一6．000％焦磷酸钾(以K4P2O7计)6．000％一6．600％硼砂(以Na2B4O7计)3．500％一5．000％十二烷基磷酸酯钾盐3．500％一4．500％十四醇聚氧乙烯醚琥珀酸单酯磺酸盐0．500％一l．000％脂肪醇聚氧乙烯醚硫酸钠0．100％一0．500％辛烷基酚聚氧乙烯醚3．000％一4．500％脂肪醇聚氧乙烯(9)醚2．500％一3．000％脂肪醇聚氧乙烯醚0．500％一l．000％二乙二醇单丁基醚9．000％一ll．000％苯并三氮唑0．012％一0．050％水加至100％本剂为弱碱性水基金属油污清洗剂的浓缩液，可直接用自来水配制，稀释2—30倍成工作液；最佳清洗温度60℃左右，时间20min，较适合自动化清洗，可用于各种金属表面清洗；配方Ⅱ尤其适合铝及其合金表面清洗，清洗率可达99．0％以上，腐蚀率几乎为零。配方7铝件光亮清洁剂(一)辛基酚聚氧乙烯醚l2．O％一缩二丙二醇甲醚25．O％邻二氯苯5．O％磷酸(85％)45．0％水13．0％先将磷酸加入水中，再加辛基酚聚氧乙烯醚、一缩二丙醇甲醚，然后加入邻二氯苯。本晶为无色透明黏稠液。使用时用3倍水稀释。配方8铝件光亮清洁剂（二)丁基溶纤剂10．O％十三烷基苯基聚氧乙烯醚4．0％壬基酚聚氧乙烯醚2．0％磷酸(75％)10．O％盐酸5．O％水69．0％配方9铝酸性清洗剂脂肪醇聚氧乙烯醚7．32％松香酸聚乙二醇酯7．32％硫酸(96％)38．40％氢氟酸(70％)6．48％水40．48％本品用于铝表面酸洗，亦可清洗由润滑油污染的铝表面。配方l0铝合金型材脱脂剂十二烷基苯磺酸钠l0％非离子表面活性剂5％三聚磷酸钠10％异丙醇7％丁炔二醇l％水67％用醋酸、丁酸混合液调节pH值为6。传统的脱脂剂采用硫酸与表面活性剂的复合液，虽能去除铝型材表面油污，但残存的硫酸给后道碱洗工序带来不良影响。本剂能快速高效脱除铝型材表面油污及增强润湿作用，可除去天然氧化膜并激活合金表面分子，有助后道碱洗工序。配方11铝件清洗剂丙二醇甲醚7．O％二甲基硅氧烷2．0％硬脂酸4．0％三乙醇胺0．7％二氧化硅l4．0％甲基纤维素0．1％水72．2％先将丙二醇甲醚、二甲基硅氧烷、硬脂酸加热至60℃，另将三乙醇胺溶于1／3水中并加热至约60℃，倒人前面的溶液中搅拌混匀，再将余量的水加热至90℃，在搅拌下加入二氧化硅、甲基纤维素并慢慢加入前面的混合液中，搅拌均匀后冷却至室温即为铝件清洗剂。配方l2铝合金化学除锈液(一)铬酐80g磷酸(相对密度l．71)200ml水lL本配方对基体金属腐蚀极小，但对重锈不能除去。处理温度为室温，处理时间小于lOmin。配方l3铝合金化学除锈液(二)硝酸5％水95％本配方加l％的重铬酸钾可减少对基体金属的腐蚀，处理温度为室温，处理时间小于lOmin。
