设备筒体表面积计算公式VIP免费

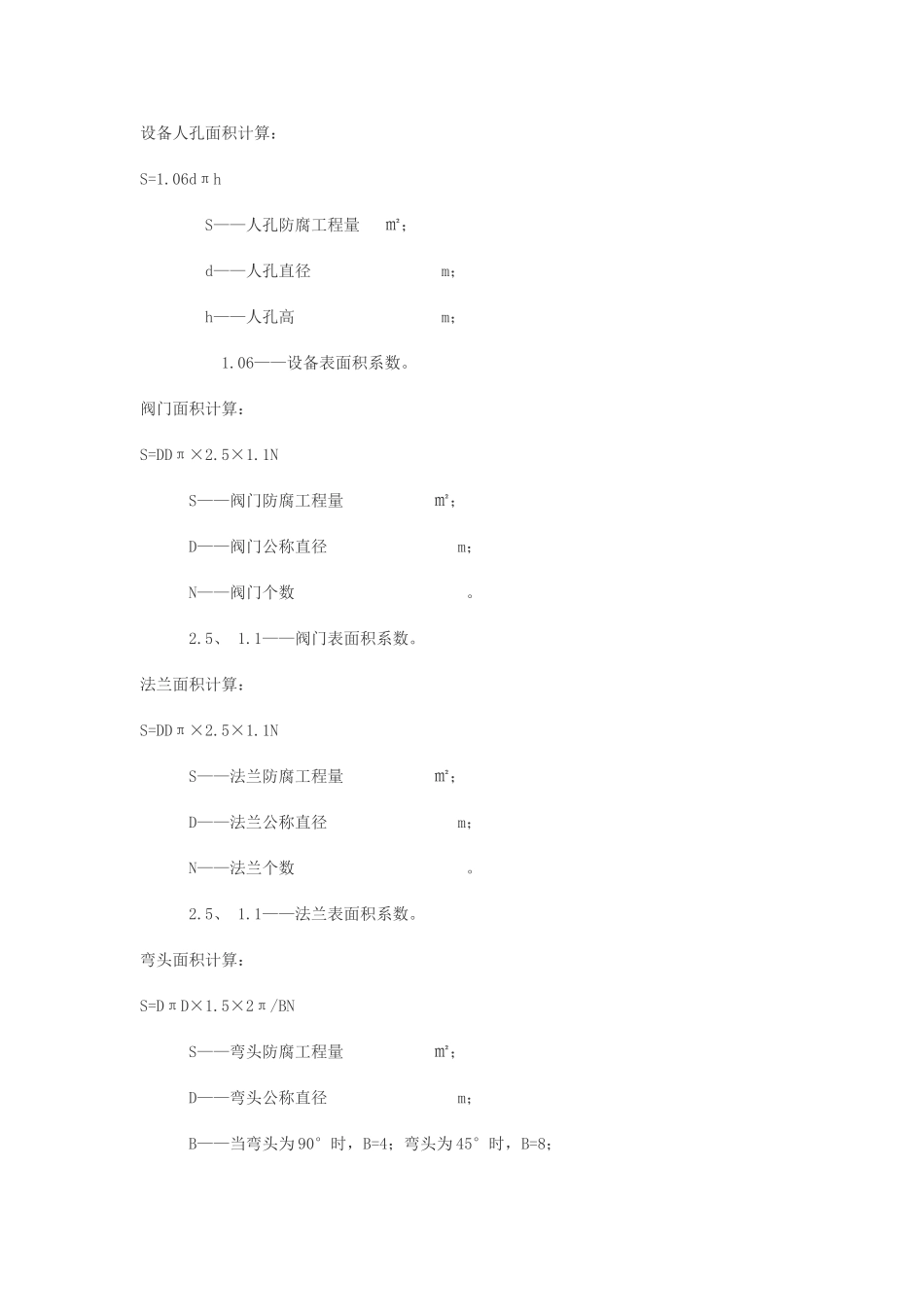

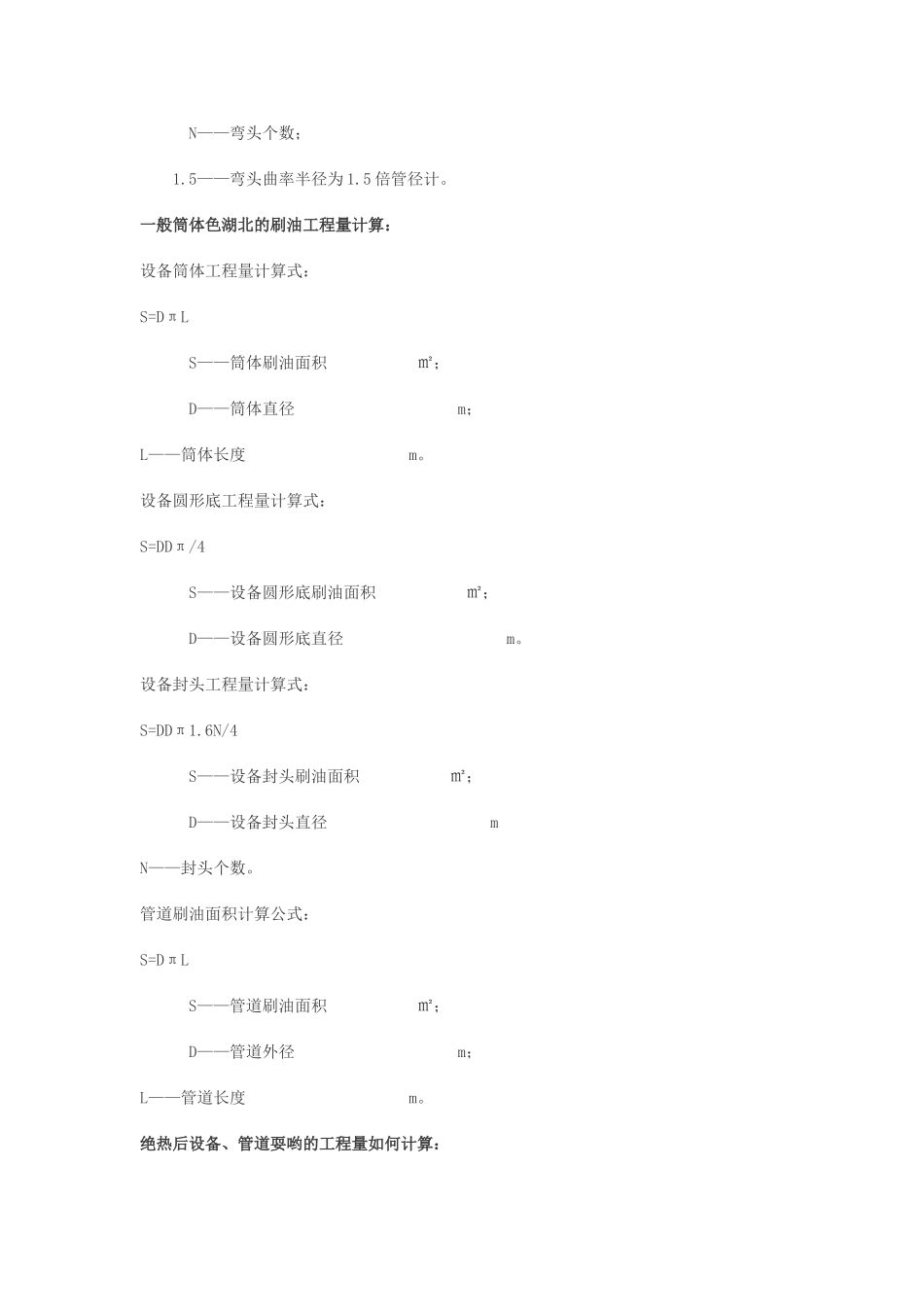

设备筒体表面积计算公式：S=Lπ（D+2δ+2δ×5%+2d1+3d2）=Lπ（D+2.1δ+2d1+3d2）式中S——设备筒体防腐工程量㎡；L——设备筒体长度m；δ——设备筒体绝热层厚度m；2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；3d2——防腐层及搭接厚度，取0.005m。设备封头表面积计算公式：S=π（D+2.1δ/2）2×1.6N式中S——设备封头防腐工程量㎡；δ——设备封头绝热层厚度m；D——设备封头直径m；1.6——调整系数值；N——封头个数。管道防腐面积计算公式：S=Lπ（D+2δ+2δ×5%+2d1+3d2）S——管道防腐工程量㎡；L——管道长度m；D——管道外径m；δ——管道绝热层厚度m；2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；3d2——防腐层及搭接厚度，取0.005m。设备人孔面积计算：S=1.06dπhS——人孔防腐工程量㎡；d——人孔直径m；h——人孔高m；1.06——设备表面积系数。阀门面积计算：S=DDπ×2.5×1.1NS——阀门防腐工程量㎡；D——阀门公称直径m；N——阀门个数。2.5、1.1——阀门表面积系数。法兰面积计算：S=DDπ×2.5×1.1NS——法兰防腐工程量㎡；D——法兰公称直径m；N——法兰个数。2.5、1.1——法兰表面积系数。弯头面积计算：S=DπD×1.5×2π/BNS——弯头防腐工程量㎡；D——弯头公称直径m；B——当弯头为90°时，B=4；弯头为45°时，B=8；N——弯头个数；1.5——弯头曲率半径为1.5倍管径计。一般筒体色湖北的刷油工程量计算：设备筒体工程量计算式：S=DπLS——筒体刷油面积㎡；D——筒体直径m；L——筒体长度m。设备圆形底工程量计算式：S=DDπ/4S——设备圆形底刷油面积㎡；D——设备圆形底直径m。设备封头工程量计算式：S=DDπ1.6N/4S——设备封头刷油面积㎡；D——设备封头直径mN——封头个数。管道刷油面积计算公式：S=DπLS——管道刷油面积㎡；D——管道外径m；L——管道长度m。绝热后设备、管道耍哟的工程量如何计算：设备筒体工程量计算式：S=Lπ（D+2δ1+2δ0×5%+2d1+3d2）=Lπ（D+2.1δ+2d1+3d2）式中S——设备筒体防腐工程量㎡；L——设备筒体长度m；δ——设备筒体绝热层厚度m；2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；3d2——防腐层及搭接厚度，取0.005m。设备封头工程量计算式：S=π（D+2.1δ/2）2×1.6N式中S——设备封头防腐工程量㎡；δ——设备封头绝热层厚度m；D——设备封头直径m；1.6——调整系数值；N——封头个数。管道刷油面积计算式：S=Lπ（D+2δ+2δ×5%+2d1+3d2）式中S——管道防腐工程量㎡；L——管道长度m；D——管道外径m；δ——管道绝热层厚度m；2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；3d2——防腐层及搭接厚度，取0.005m。单根管道的绝热工程量计算单根管道按下式计算：V=Lπ（D+δ+δ×3.3%）×（δ+δ×3.3%）=Lπ（D+1.033δ）×1.033δ式中V——绝热层体积m³；L——管道长度m；D——管道外径m；δ——绝热层厚度m。带伴热管的管道的绝热工程量计算D＇=D主+d伴+（0.01～0.02）式中D主——主管外径m；d伴——伴热管外径m。双伴热管间夹角大于90°时，工程量计算D＇＇=D主+d伴+（0.01～0.02）式中D主——主管外径m；d伴——伴热管外径m。
