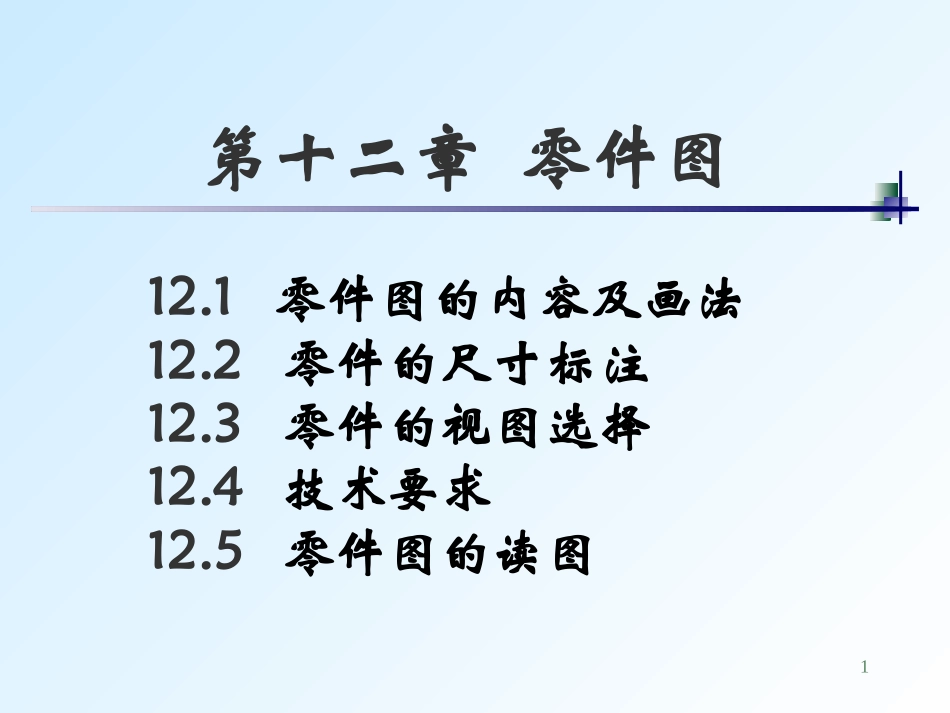

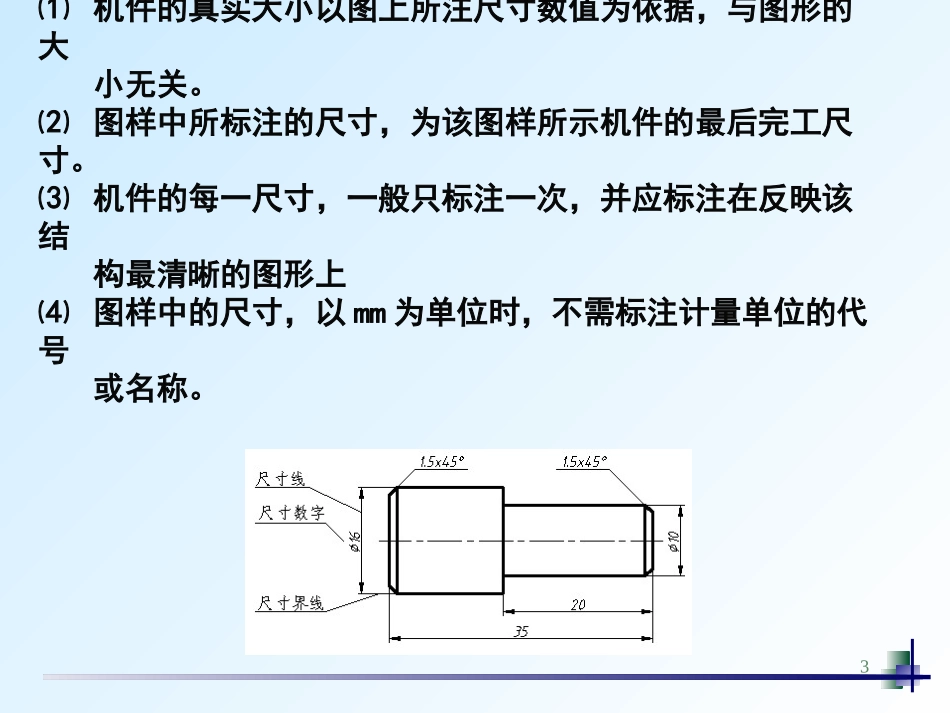

1第十二章零件图12.1零件图的内容及画法12.2零件的尺寸标注12.3零件的视图选择12.4技术要求12.5零件图的读图212.2零件的尺寸标注3一.尺寸标注1.基本规则⑴机件的真实大小以图上所注尺寸数值为依据，与图形的大小无关。⑵图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。⑶机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上⑷图样中的尺寸，以mm为单位时，不需标注计量单位的代号或名称。42.尺寸的组成——完整的尺寸，由下列内容组成：⑴尺寸数字(包括数字前有时附加的规定符号)①线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处②水平注写时字头向上、垂直注写时字头向左③尺寸数字不可被任何图线穿过，当不可避免时可把图线断开④数字要采用标准字体，字高全图应保持一致5⑵尺寸线(有终端箭头)①尺寸线用细实线绘制，不能用其它图线代替，也不得与其它图线重合、或画在其延长线上②标注线性尺寸时，尺寸线必须与所标注的线段平行③尺寸线的终端符号全图应一致6⑶尺寸界线①尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出②也可利用轮廓线、轴线或对称中心线作尺寸界线③尺寸界线应与尺寸线垂直，当尺寸界线过于靠近轮廓线时，允许倾斜画出7二.零件的尺寸标注①正确——尺寸标注要符合国家标准的相关规定②完全——注全制造零件所需的全部尺寸，不遗漏、不重复③清晰——尺寸布置整齐清晰，便于看图④合理——尺寸标注要符合设计要求和工艺要求零件图中，视图表达零件的形状、尺寸反映零件的实际大小。零件尺寸标注的基本要求是：81.尺寸标注的基本规定标注尺寸的符号及缩写词规定如下表序号含义符号或缩写词序号含义符号或缩写词1直径⌀9深度2半经R10沉孔或锪平3球直径S⌀11埋头孔4球半经SR12弧长5厚度t13斜度6均布EQS14锥度745°倒角C15展开长8正方形16型材截面形状按GB/T4656.1-2000表中符号的线宽为h/10(h为字体高度)9标注尺寸用符号的比例画法10线性尺寸•尺寸线必须与所标注线段平行•标注一组平行尺寸时，应将小尺寸标在内，大尺寸标在外；且尺寸线间隔应≥7毫米同一图样中间距应取一致•尺寸数字一般应注写在尺寸线上方•尺寸数字方向：按图示方向注写，竖直尺寸字头朝左。应尽可能避免在图示30°范围内标注尺寸，当无法避免时可按引出形式标注。各类尺寸注法11尺寸界线倾斜注法•尺寸界线一般应与尺寸线垂直，必要时允许倾斜12径向尺寸①圆的直径标注•在圆的直径尺寸数字前加注符号“”Ø；•尺寸线通过圆心，尺寸线终端应画成箭头。②圆弧的半径标注•半径尺寸必须标在圆弧上；•在圆的半径尺寸数字前加注符号“R”；•尺寸线通过圆心，尺寸线终端只画一个箭头并指向圆弧。13③大圆弧半径尺寸•当圆弧的半径过大或在图纸范围内无法标出其位置时，按图(a)的形式标注；•若不需要标出其圆心位置时，可按图(b)的形式标注。14④球面的径向尺寸•在符号“”Ø或“R”前再加注符号“S”。•对于螺钉、铆钉的头部，轴的端部等，在不致引起误解得情况下可省略“S”。15对称机件的尺寸•对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，此时仅在尺寸线一端画出箭头。16小尺寸•在没有足够地位画箭头或注写数字时，箭头可移至尺寸界线外侧，或用圆点、斜线代替箭头；尺寸数字也可以写在尺寸界线外侧或引出标注。17角度尺寸•尺寸线应画成圆弧，其圆心是该角的顶点；•尺寸界线沿径向引出；•角度的数字一律水平标注，一般写在尺寸线的中断处，也可按图示的形式标注。18斜度和锥度尺寸•在斜度数字前加注符号“”、锥度数字前加注符号“”；•符号的方向应与斜度或锥度的方向一致。19板件厚度尺寸•标注板状零件(只有一个视图)的厚度时，可在尺寸数字前加注符号“t”。正方形断面结构尺寸•标注断面为正方形结构的尺寸时，可在正方形边长尺寸数字前加注符号“□”、或用“B×B”注出(B为正方形的对边距离)。202.零件尺寸的合理标注⑴正确选择基准尺寸基准是物体的某个点、线、面，以它为基础来确定其他点、线、面的相对位置和尺寸。基准可以是物体的底面、端面、对称面、...
