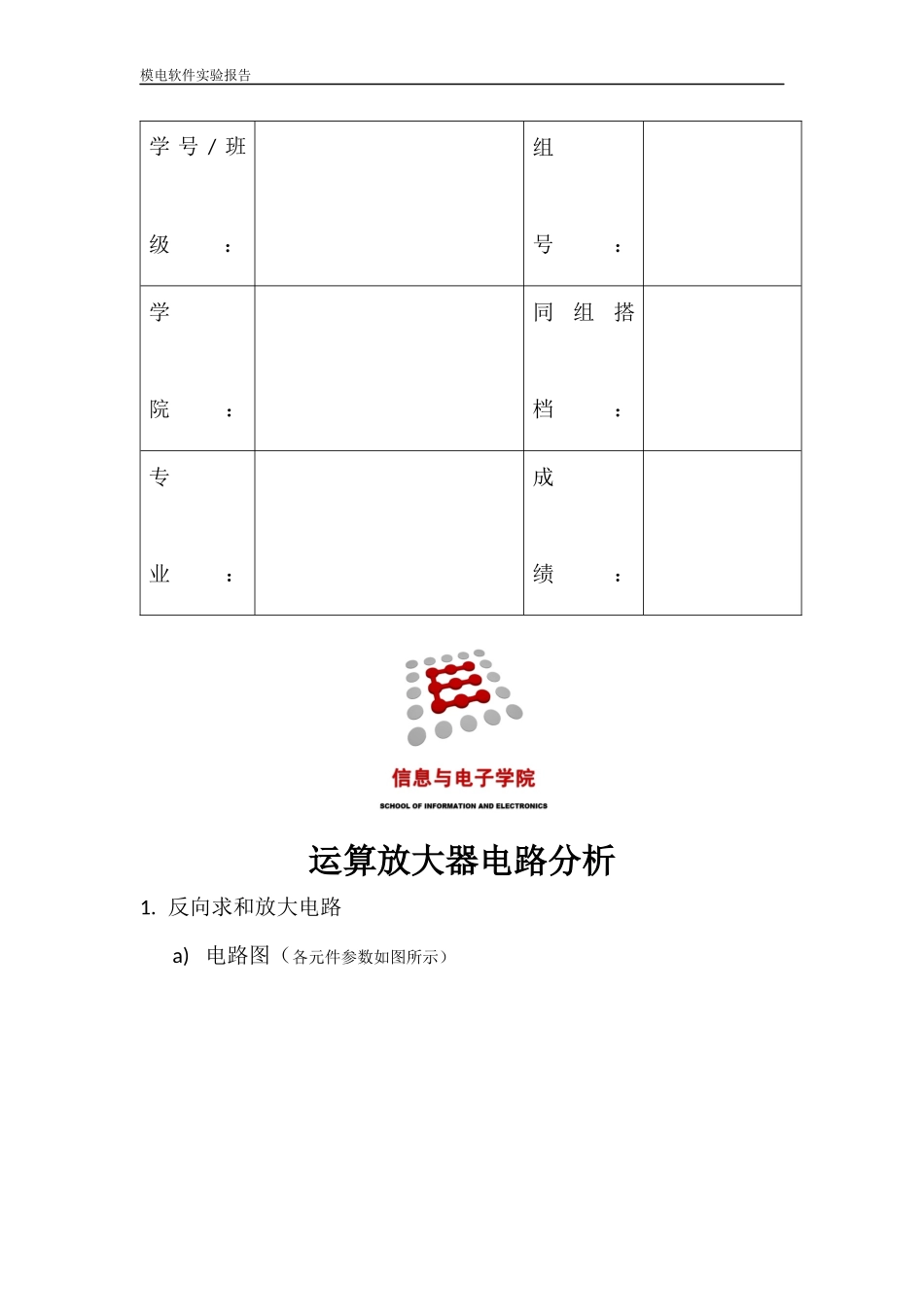

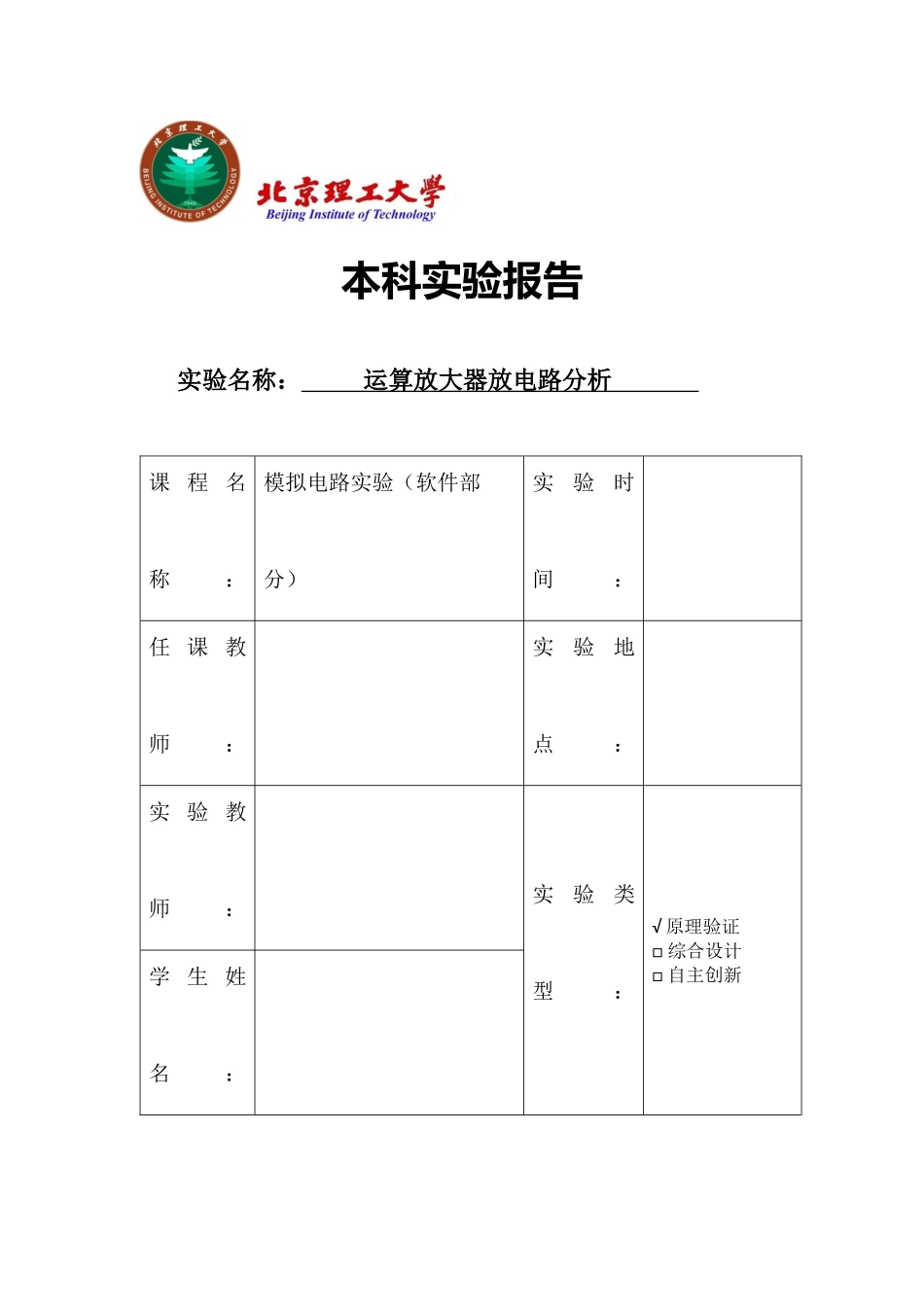

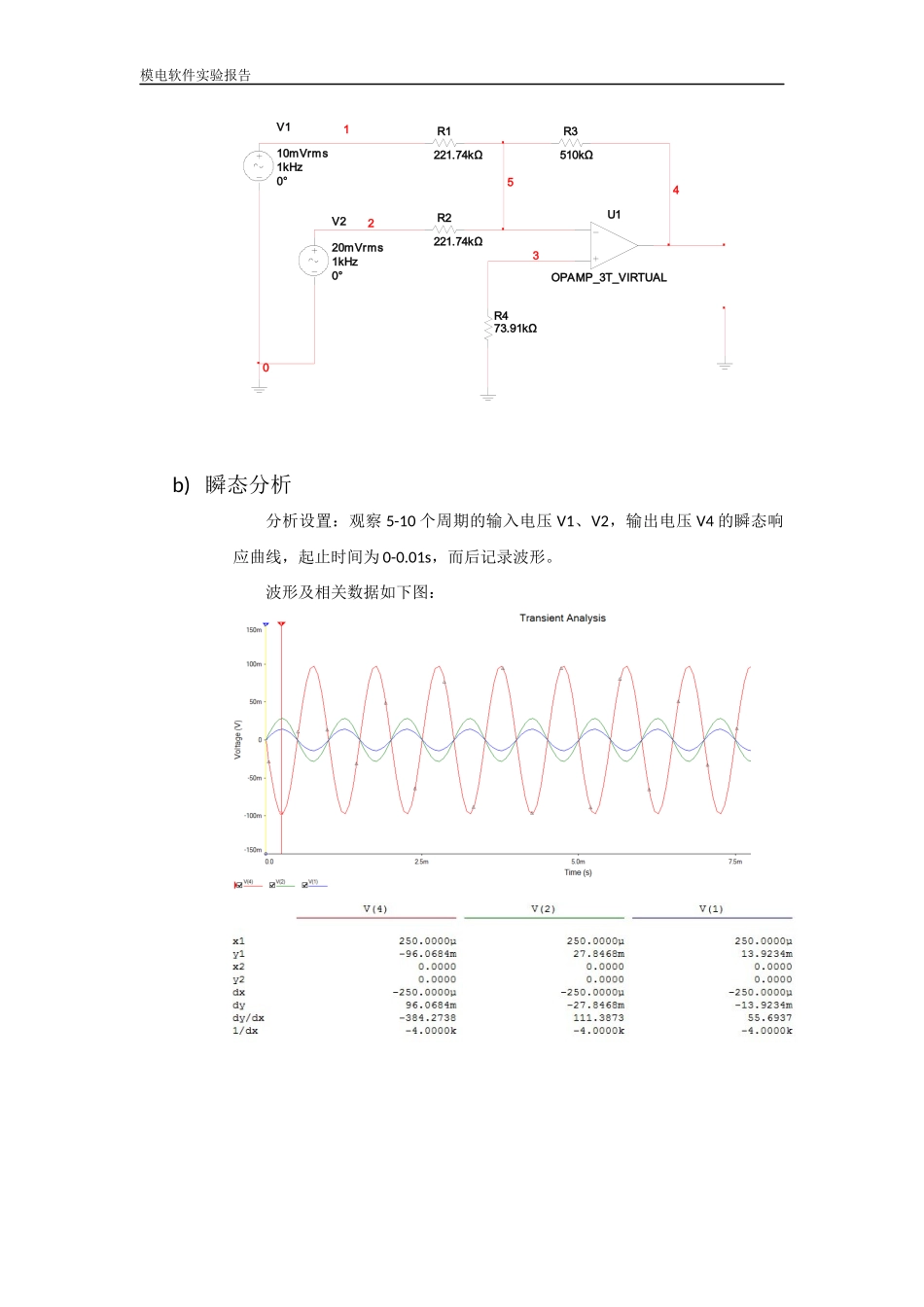

本科实验报告实验名称：运算放大器放电路分析课程名称：模拟电路实验（软件部分）实验时间：任课教师：实验地点：实验教师：实验类型：√原理验证□综合设计□自主创新学生姓名：模电软件实验报告学号/班级：组号：学院：同组搭档：专业：成绩：运算放大器电路分析1.反向求和放大电路a)电路图（各元件参数如图所示）模电软件实验报告U1OPAMP_3T_VIRTUALR1221.74kΩR2221.74kΩR3510kΩR473.91kΩ3V110mVrms1kHz0°145V220mVrms1kHz0°20b)瞬态分析分析设置：观察5-10个周期的输入电压V1、V2，输出电压V4的瞬态响应曲线，起止时间为0-0.01s，而后记录波形。波形及相关数据如下图：模电软件实验报告结论：从图中数据可以看出，V4=-2.3（V2+V1），此电路起到了反相以及求和的作用。2.积分运算放大电路a)电路图（各元件参数如图）U1OPAMP_3T_VIRTUALC10.01µFR139.29kΩR233.34kΩR3220kΩV1-1V1V16msec32msec12模电软件实验报告b)瞬态分析分析设置：观察5-10个周期的输入电压V1和输出电压V2的瞬态响应曲线，起止时间为0-0.32s，而后记录波形。波形及相关数据如下图：模电软件实验报告结论：从图中可以观察到指数波形，且积分增益为5.59，此电路起到了积分和放大的作用。c)AC分析频率分析（AC分析）：要求观察1Hz到100MHz的节点V4幅频响应曲线，扫描模式为10倍频程，每10频程点数设置为10，纵坐标尺度设置为线性；分别保存幅度相位特性曲线。曲线如同：模电软件实验报告结论：增益和相位在频率达到40Hz左右后开始显著变化，具体为增益降低，相位滞后，在400Hz时增益变为1。
