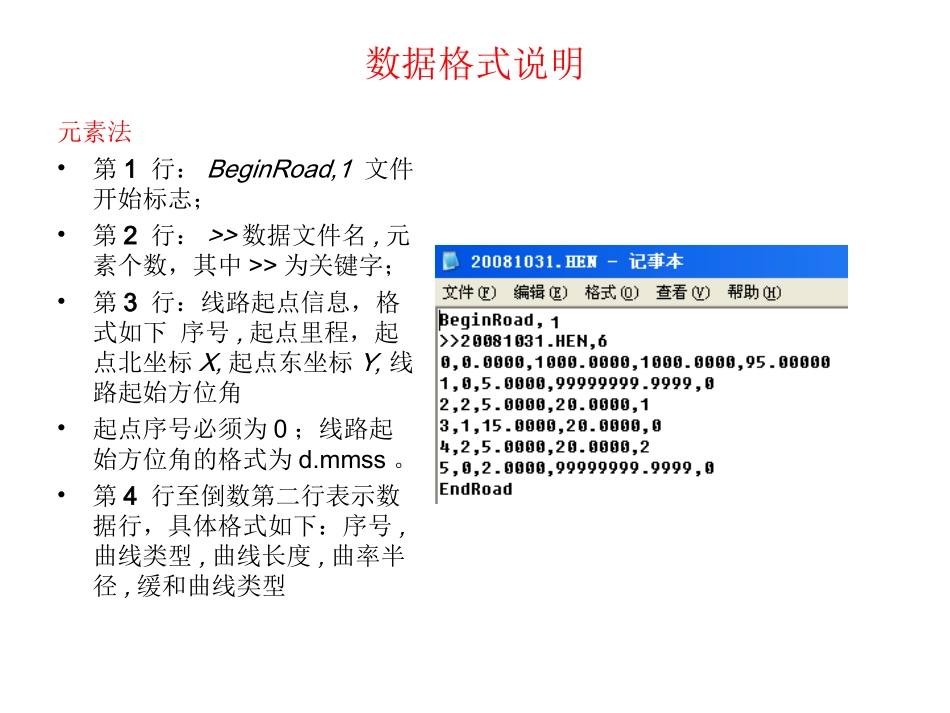

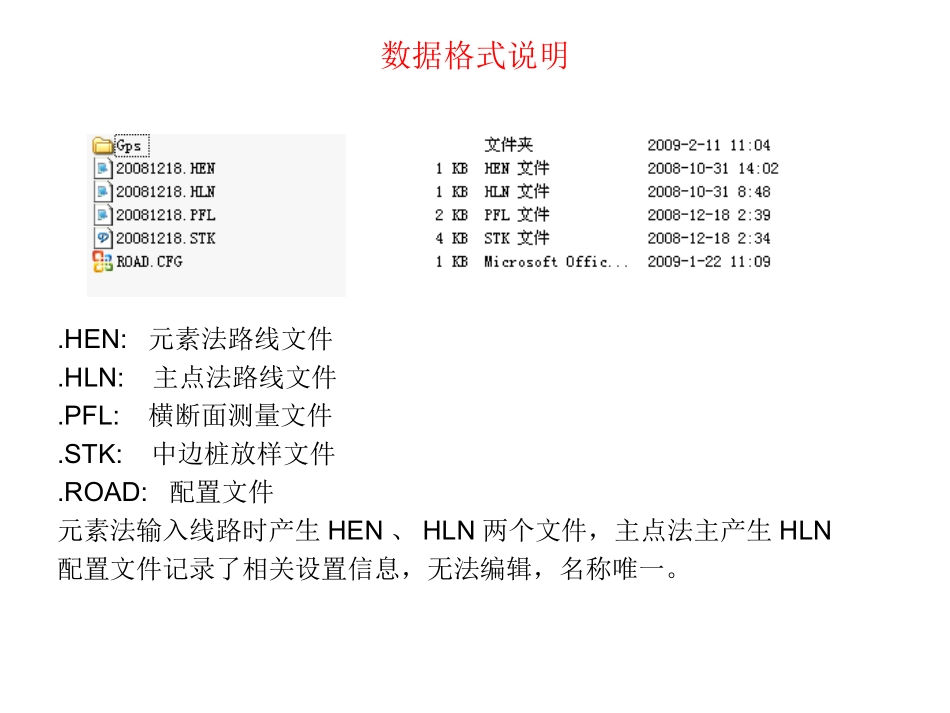

数据格式说明.HEN:元素法路线文件.HLN:主点法路线文件.PFL:横断面测量文件.STK:中边桩放样文件.ROAD:配置文件元素法输入线路时产生HEN、HLN两个文件，主点法主产生HLN配置文件记录了相关设置信息，无法编辑，名称唯一。数据格式说明元素法•第1行：BeginRoad,1文件开始标志；•第2行：>>数据文件名,元素个数，其中>>为关键字；•第3行：线路起点信息，格式如下序号,起点里程，起点北坐标X,起点东坐标Y,线路起始方位角•起点序号必须为0；线路起始方位角的格式为d.mmss。•第4行至倒数第二行表示数据行，具体格式如下：序号,曲线类型,曲线长度,曲率半径,缓和曲线类型元素法•序号从1开始依次编排；•曲线类型：0表示直线，1表示圆曲线，2表示缓和曲线；•曲率半径：曲线左偏时半径输入负值，右偏输入正值；•曲率半径为无穷大时，必须输为：99999999.999。•缓和曲线类型：0表示非缓和曲线，1表示缓入缓和曲线，2表示缓出缓和曲线；•最后一行：EndRoad文件结束标志。数据格式说明主点法•第1行：BeginRoad,1文件开始标志；•第2行：>>数据文件名,主点个数其中>>为关键字；•第3行至倒数第二行表示数据行，具体格式如下：•主点里程,主点前方的线型,主点前方一侧处的曲率半径,主点北坐标X,主点东坐标Y；其中，主点里程不能包含“K”、“k”、“+”等字符；数据格式说明数据格式说明主点法•主点前方是指桩号递增方向；•线型：0表示直线，1表示圆曲线，2表示缓和曲线，3表示终点；•曲率半径：曲线左偏时半径输入负值，右偏输入正值；•曲率半径为无穷大时，必须输为：99999999.999。•最后一行：EndRoad文件结束标志。数据格式说明中边桩放样成果文件第一列：放样点的设计里程第二列：放样点到线路中线的偏移量（左偏为负值）第三列：放样点到线路中线的偏向角第四列：放样点的设计北坐标X第五列:放样点的设计东坐标Y数据格式说明中边桩放样成果文件第六列:放样点的实测里程第七列:放样点的实测北坐标X第八列:放样点的实测东坐标Y第九列:放样点的实测高程值第十列:放样点的实测与设计北坐标X的偏差第十一列:放样点的实测与设计东坐标Y的偏差第十二列:放样点与待放样点的位置偏差数据格式说明横断面测量文件第一列：待测量横断面里程第二列：横断面上测量点的编号第三列：测量点备注信息，若为空则无备注第四列：测量点偏离线路中线的距离第五列:测量点的实测高程值数据格式说明横断面测量文件第六列:测量点的实测北坐标X第七列:测量点的实测东坐标Y第八列:测量点的实测里程值第九列:测量点的实测与断面里程的偏差第十列:测量点与上一个成功保存的测量点之间的高差
