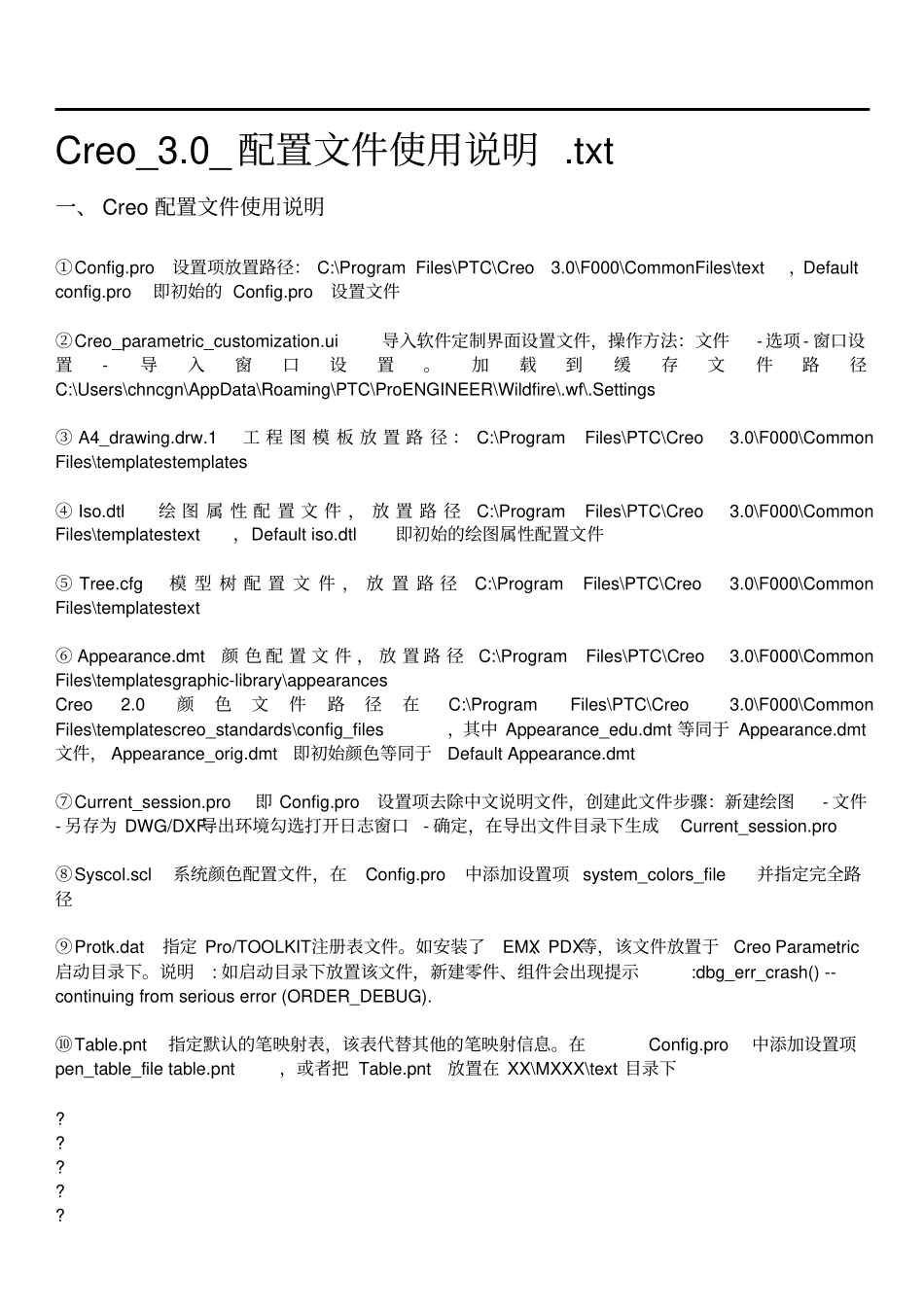

Creo_30_配置文件使用说明汇总_第1页
1/26

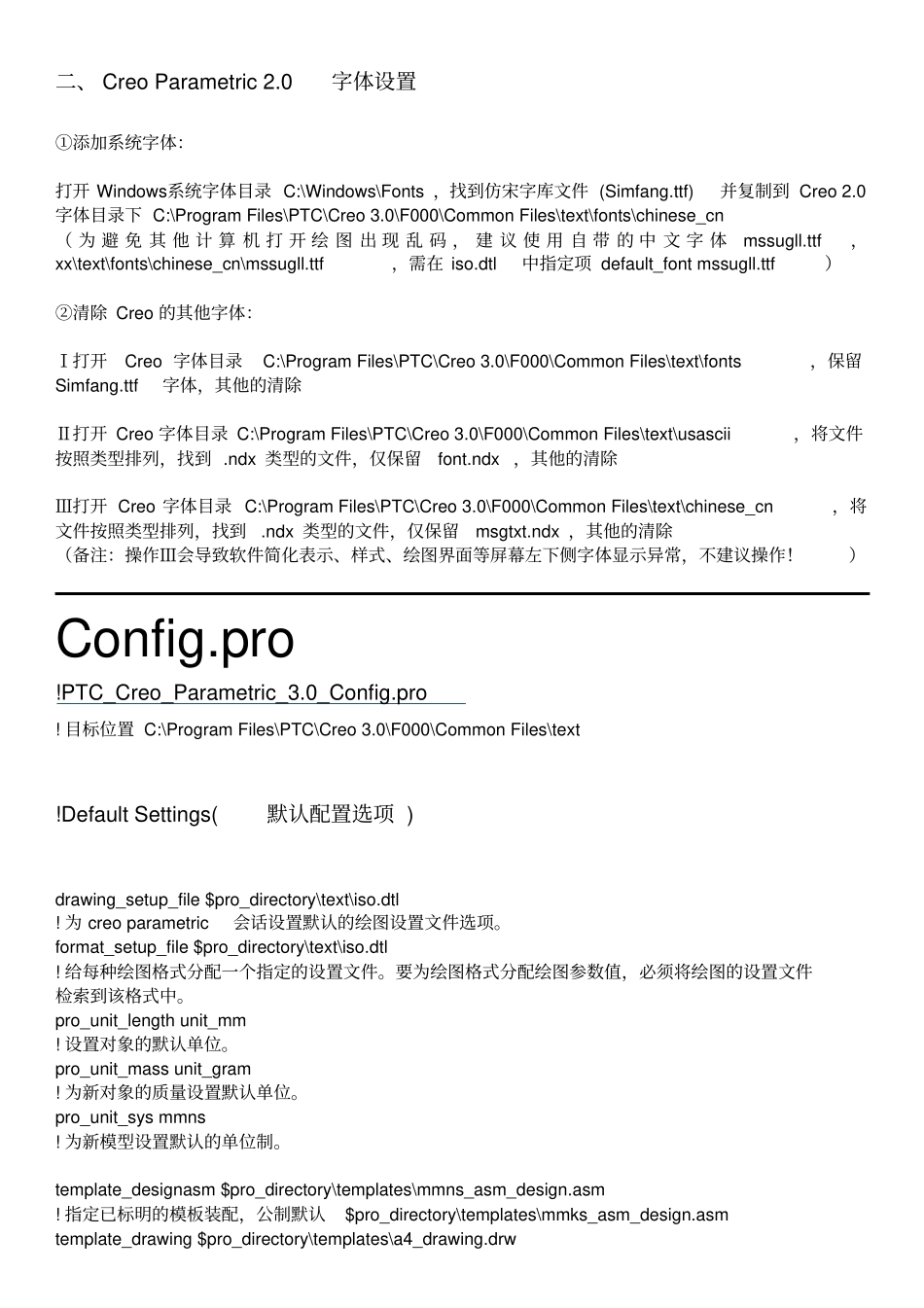

Creo_30_配置文件使用说明汇总_第2页
2/26

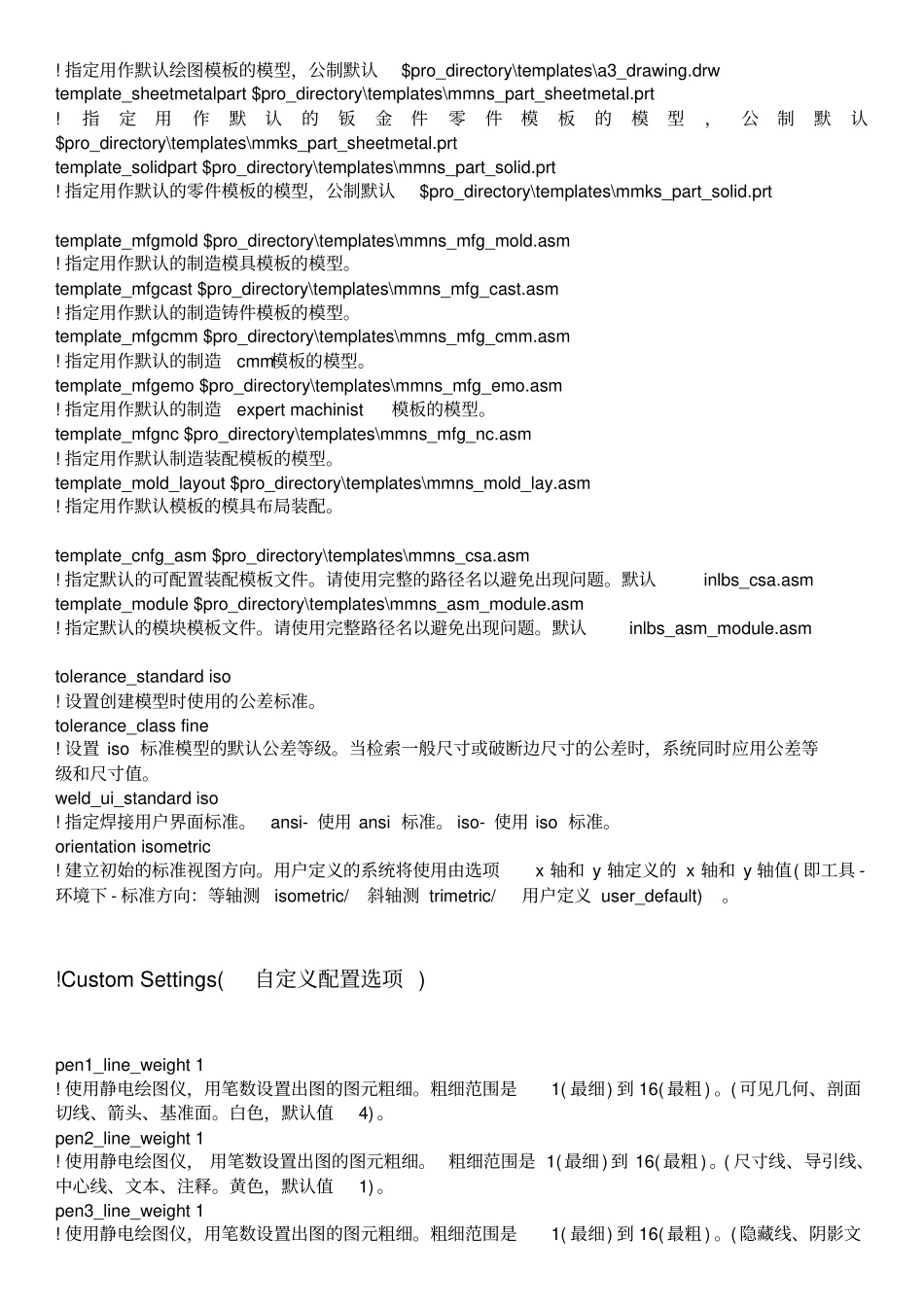

Creo_30_配置文件使用说明汇总_第3页
3/26
Creo_3.0_配置文件使用说明.txt一、Creo配置文件使用说明①Config.pro设置项放置路径:C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\text,Defaultconfig.pro即初始的Config.pro设置文件②Creo_parametric_customization.ui导入软件定制界面设置文件,操作方法:文件-选项-窗口设置-导入窗口设置。加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings③A4_drawing.drw.1工程图模板放置路径:C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\templatestemplates④Iso.dtl绘图属性配置文件,放置路径C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\templatestext,Defaultiso.dtl即初始的绘图属性配置文件⑤Tree.cfg模型树配置文件,放置路径C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\templatestext⑥Appearance.dmt颜色配置文件,放置路径C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\templatesgraphic-library\appearancesCreo2.0颜色文件路径在C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\templatescreo_standards\config_files,其中Appearance_edu.dmt等同于Appearance.dmt文件,Appearance_orig.dmt即初始颜色等同于DefaultAppearance.dmt⑦Current_session.pro即Config.pro设置项去除中文说明文件,创建此文件步骤:新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定,在导出文件目录下生成Current_session.pro⑧Syscol.scl系统颜色配置文件,在Config.pro中添加设置项system_colors_file并指定完全路径⑨Protk.dat指定Pro/TOOLKIT注册表文件。如安装了EMX、PDX等,该文件放置于CreoParametric启动目录下。说明:如启动目录下放置该文件,新建零件、组件会出现提示:dbg_err_crash()--continuingfromseriouserror(ORDER_DEBUG).⑩Table.pnt指定默认的笔映射表,该表代替其他的笔映射信息。在Config.pro中添加设置项pen_table_filetable.pnt,或者把Table.pnt放置在XX\MXXX\text目录下?????二、CreoParametric2.0字体设置①添加系统字体:打开Windows系统字体目录C:\Windows\Fonts,找到仿宋字库文件(Simfang.ttf)并复制到Creo2.0字体目录下C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\text\fonts\chinese_cn(为避免其他计算机打开绘图出现乱码,建议使用自带的中文字体mssugll.ttf,xx\text\fonts\chinese_cn\mssugll.ttf,需在iso.dtl中指定项default_fontmssugll.ttf)②清除Creo的其他字体:Ⅰ打开Creo字体目录C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\text\fonts,保留Simfang.ttf字体,其他的清除Ⅱ打开Creo字体目录C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\text\usascii,将文件按照类型排列,找到.ndx类型的文件,仅保留font.ndx,其他的清除Ⅲ打开Creo字体目录C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\text\chinese_cn,将文件按照类型排列,找到.ndx类型的文件,仅保留msgtxt.ndx,其他的清除(备注:操作Ⅲ会导致软件简化表示、样式、绘图界面等屏幕左下侧字体显示异常,不建议操作!)Config.pro!PTC_Creo_Parametric_3.0_Config.pro!目标位置C:\ProgramFiles\PTC\Creo3.0\F000\CommonFiles\text!DefaultSettings(默认配置选项)drawing_setup_file$pro_directory\text\iso.dtl!为creoparametric会话设置默认的绘图设置文件选项。format_setup_file$pro_directory\text\iso.dtl!给每种绘图格式分配一个指定的设置文件。要为绘图格式分配绘图参数值,必须将绘图的设置文件检索到该格式中。pro_unit_lengthunit_mm!设置对象的默认单位。pro_unit_massunit_gram!为新对象的质量设置默认单位。pro_unit_sysmmns!为新模型设置默认的单位制。template_designasm$pro_directory\templates\mmns_asm_design.asm!指定已标明的模板装配,公制默认$pro_directory\templates\mmks_asm_design.asmtemplate_drawing$pro_directory\templates\a4_drawing.drw!指定用作默认绘图模板的模型,公制默认$pro_directory\templates\a3_drawing.drwtemplate_sheetmetalpart$pro_directory\templates\mmns...
