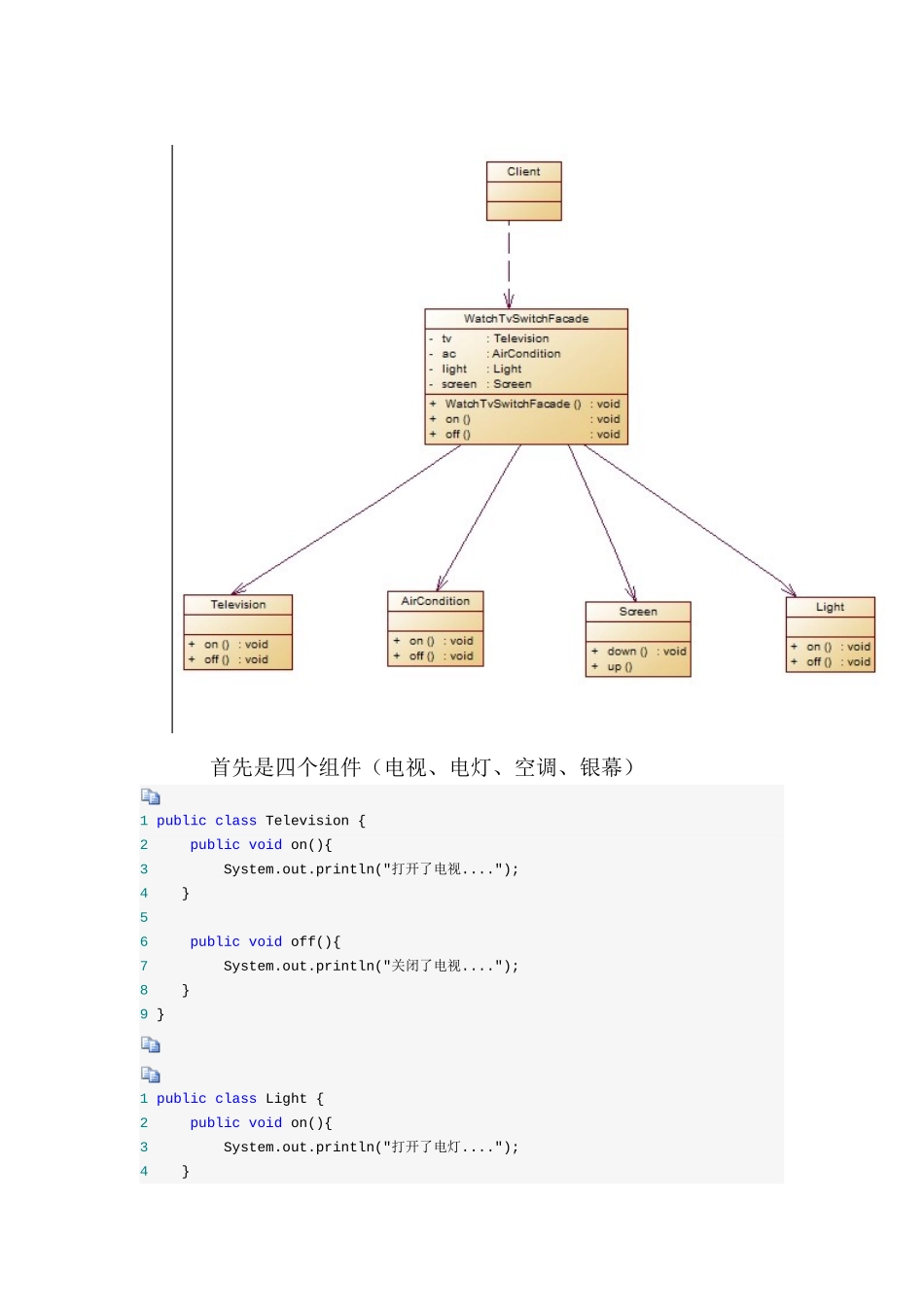

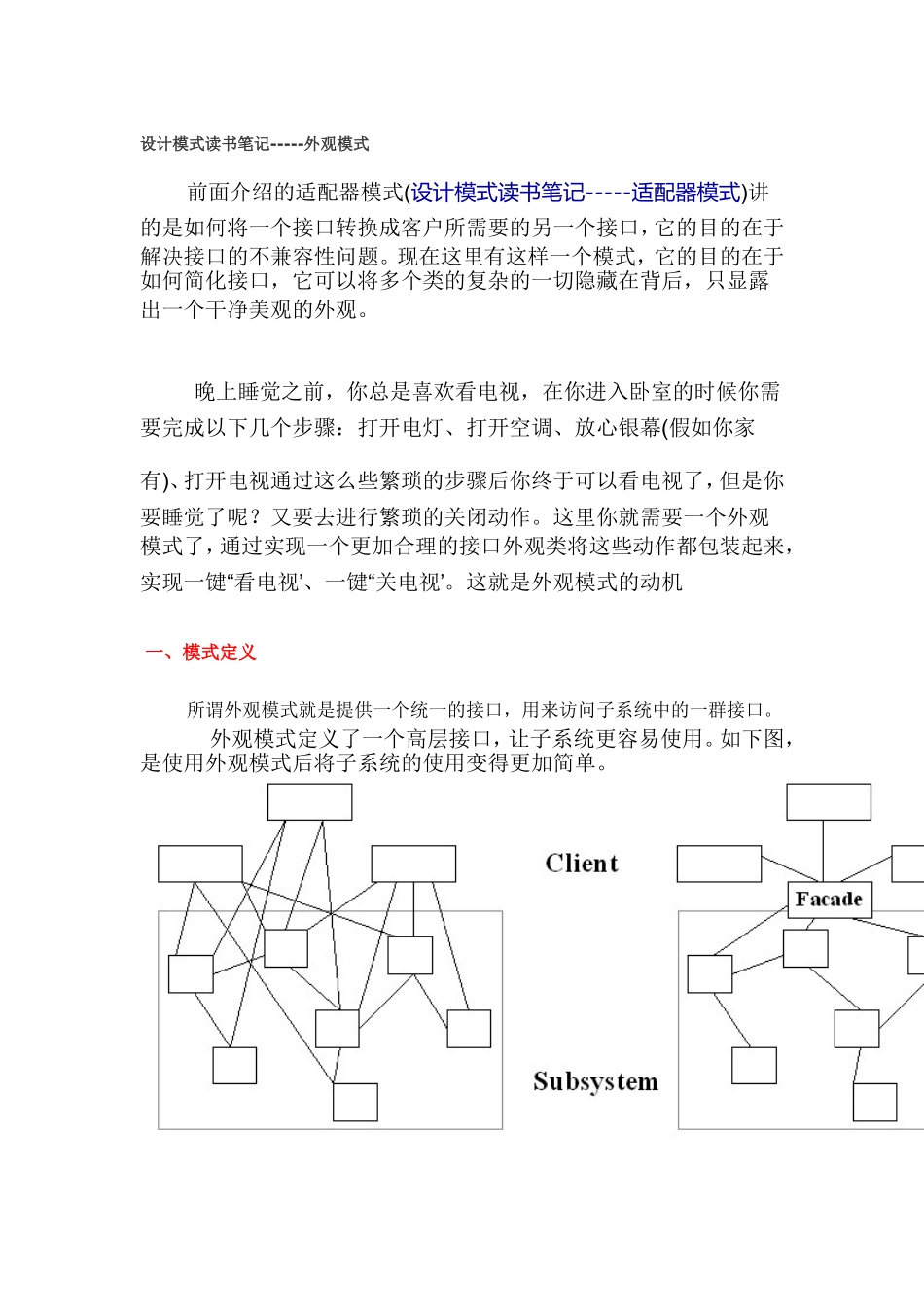

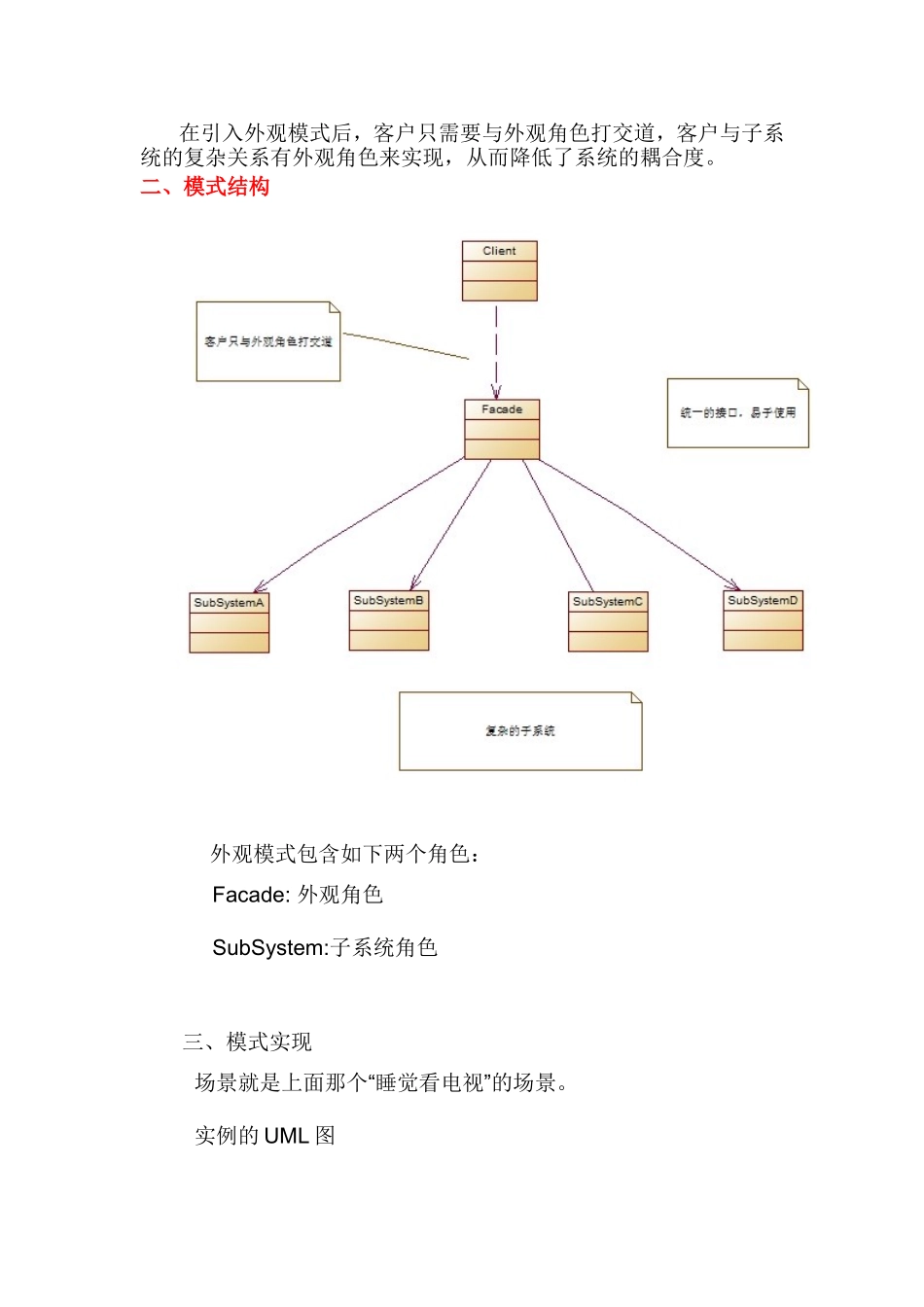

设计模式读书笔记-----外观模式前面介绍的适配器模式(设计模式读书笔记-----适配器模式)讲的是如何将一个接口转换成客户所需要的另一个接口，它的目的在于解决接口的不兼容性问题。现在这里有这样一个模式，它的目的在于如何简化接口，它可以将多个类的复杂的一切隐藏在背后，只显露出一个干净美观的外观。晚上睡觉之前，你总是喜欢看电视，在你进入卧室的时候你需要完成以下几个步骤：打开电灯、打开空调、放心银幕(假如你家有)、打开电视通过这么些繁琐的步骤后你终于可以看电视了，但是你要睡觉了呢？又要去进行繁琐的关闭动作。这里你就需要一个外观模式了，通过实现一个更加合理的接口外观类将这些动作都包装起来，实现一键“看电视”、一键“关电视”。这就是外观模式的动机一、模式定义所谓外观模式就是提供一个统一的接口，用来访问子系统中的一群接口。外观模式定义了一个高层接口，让子系统更容易使用。如下图，是使用外观模式后将子系统的使用变得更加简单。在引入外观模式后，客户只需要与外观角色打交道，客户与子系统的复杂关系有外观角色来实现，从而降低了系统的耦合度。二、模式结构外观模式包含如下两个角色：Facade:外观角色SubSystem:子系统角色三、模式实现场景就是上面那个“睡觉看电视”的场景。实例的UML图首先是四个组件（电视、电灯、空调、银幕）1publicclassTelevision{2publicvoidon(){3System.out.println("打开了电视....");4}56publicvoidoff(){7System.out.println("关闭了电视....");8}9}1publicclassLight{2publicvoidon(){3System.out.println("打开了电灯....");4}56publicvoidoff(){7System.out.println("关闭了电灯....");8}9}1publicclassAirCondition{2publicvoidon(){3System.out.println("打开了空调....");4}56publicvoidoff(){7System.out.println("关闭了空调....");8}9}1publicclassScreen{2publicvoidup(){3System.out.println("升起银幕....");4}56publicvoiddown(){7System.out.println("下降银幕....");8}9}然后是比较强大、干净、美观的外观1publicclassWatchTvSwtichFacade{2Lightlight;3AirConditionac;4Televisiontv;5Screenscreen;67publicWatchTvSwtichFacade(Lightlight,AirConditionac,Televisiontv,Screenscreen){8this.light=light;9this.ac=ac;10this.tv=tv;11this.screen=screen;12}1314publicvoidon(){15light.on();//首先开灯16ac.on();//然后是打开空调17screen.down();//把银幕降下来18tv.on();//最后是打开电视19}2021publicvoidoff(){22tv.off();//首先关闭电视机23screen.up();//银幕升上去24ac.off();//空调关闭25light.off();//最后关灯26}27}客户端1publicclassClient{2publicstaticvoidmain(String[]args){3//实例化组件4Lightlight=newLight();5Televisiontv=newTelevision();6AirConditionac=newAirCondition();7Screenscreen=newScreen();89WatchTvSwtichFacadewatchTv=newWatchTvSwtichFacade(light,ac,tv,screen);1011watchTv.on();12System.out.println("--------------可以看电视了.........");13watchTv.off();14System.out.println("--------------可以睡觉了...........");15}16}运行结果从上面的使用通过使用外观模式，客户可以非常方便的实现比较复杂的功能。四、模式优缺点优点1、引入外观模式，是客户对子系统的使用变得简单了，减少了与子系统的关联对象，实现了子系统与客户之间的松耦合关系。2、只是提供了一个访问子系统的统一入口，并不影响用户直接使用子系统类3、降低了大型软件系统中的编译依赖性，并简化了系统在不同平台之间的移植过程缺点1、不能很好地限制客户使用子系统类，如果对客户访问子系统类做太多的限制则减少了可变性和灵活性2、在不引入抽象外观类的情况下，增加新的子系统可能需要修改外观类或客户端的源代码，违背了“开闭原则”五、使用场景1、当要为一个复杂子系统提供一个简单接口时可以使用外观模式。2、客户程序与多个子系统之间存在很大的依赖性。引入外观类将子系统与客户以及其他子系统解耦，可以提高子系统的独立性和可移植性六、模式总结1、外观模式的主要优点就在于减少了客户与子系统之间的关联对象，使用客户对子系统的使用变得简单了，也实现了客户与子系统之间的松耦合关系。它的缺点就在于违背了“开闭原则”。2、如果需要实现一个外观模式，需要将子系统组合进外观中，然后将工作委托给子系统执行。转载于：http://www.cnblogs.com/chenssy/
