燃烧学实验指导书VIP免费

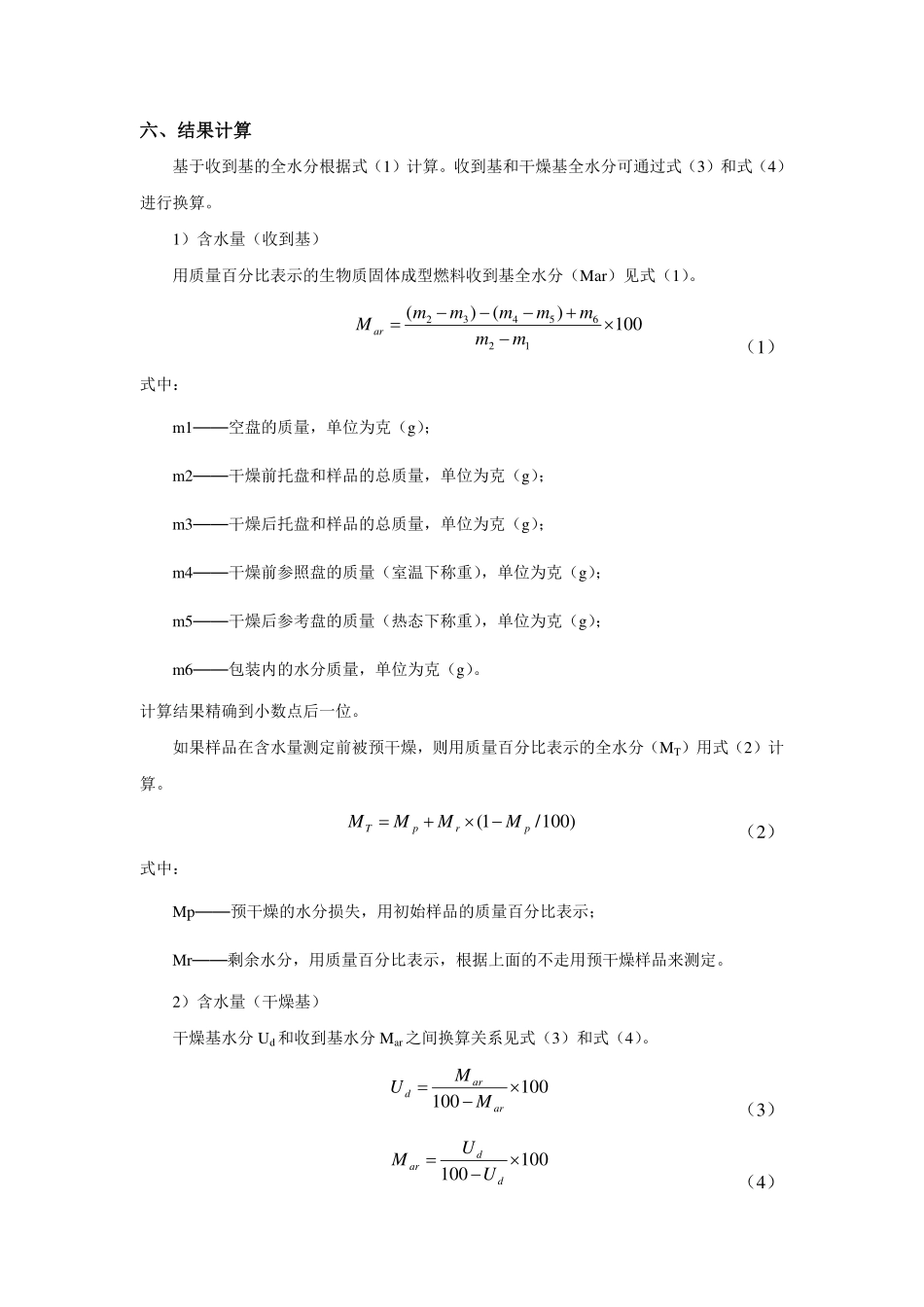

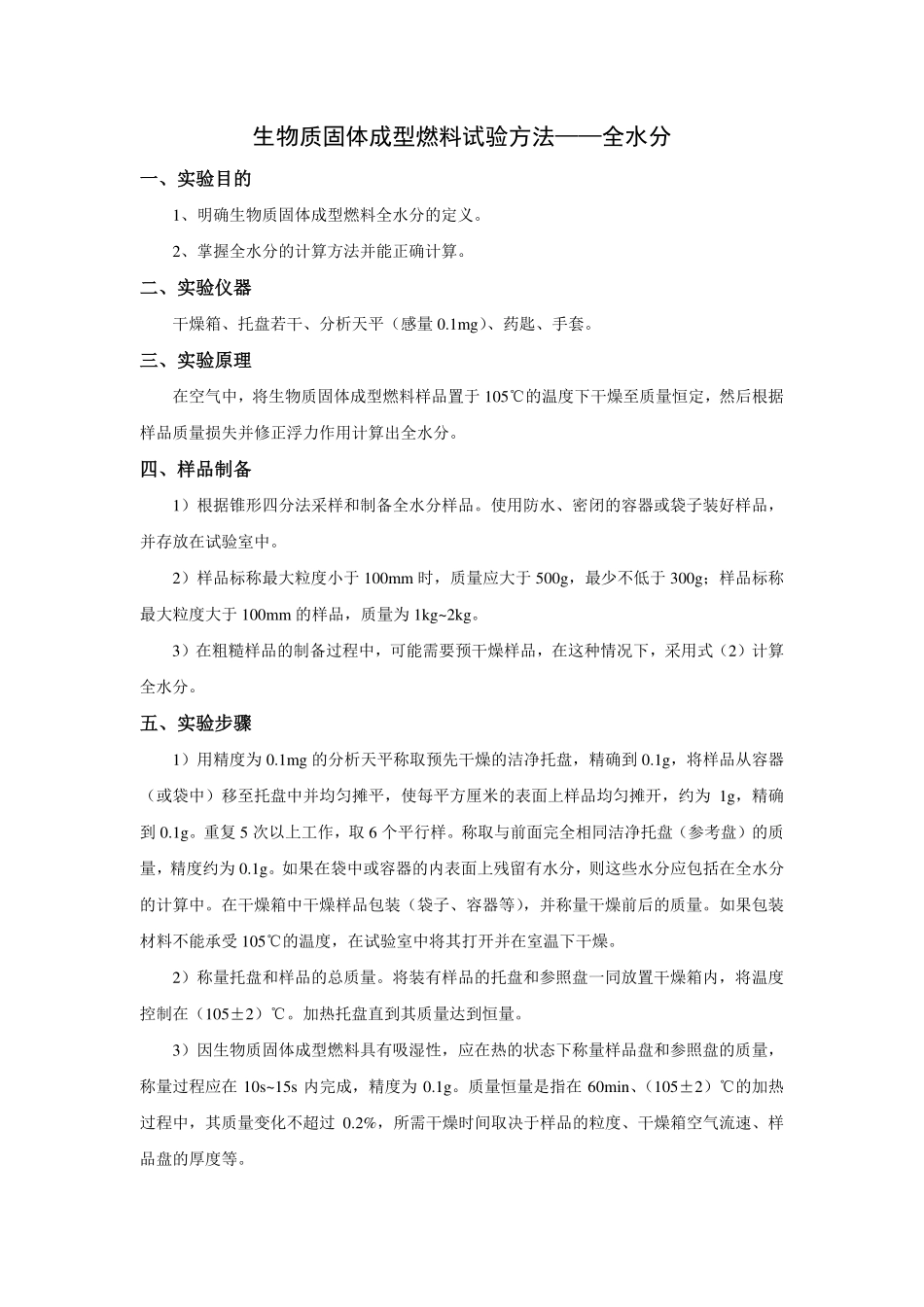

燃烧课实验指导书生物质固体成型燃料试验方法——全水分一、实验目的1、明确生物质固体成型燃料全水分的定义。2、掌握全水分的计算方法并能正确计算。二、实验仪器干燥箱、托盘若干、分析天平（感量0.1mg）、药匙、手套。三、实验原理在空气中，将生物质固体成型燃料样品置于105℃的温度下干燥至质量恒定，然后根据样品质量损失并修正浮力作用计算出全水分。四、样品制备1）根据锥形四分法采样和制备全水分样品。使用防水、密闭的容器或袋子装好样品，并存放在试验室中。2）样品标称最大粒度小于100mm时，质量应大于500g，最少不低于300g；样品标称最大粒度大于100mm的样品，质量为1kg~2kg。3）在粗糙样品的制备过程中，可能需要预干燥样品，在这种情况下，采用式（2）计算全水分。五、实验步骤1）用精度为0.1mg的分析天平称取预先干燥的洁净托盘，精确到0.1g，将样品从容器（或袋中）移至托盘中并均匀摊平，使每平方厘米的表面上样品均匀摊开，约为1g，精确到0.1g。重复5次以上工作，取6个平行样。称取与前面完全相同洁净托盘（参考盘）的质量，精度约为0.1g。如果在袋中或容器的内表面上残留有水分，则这些水分应包括在全水分的计算中。在干燥箱中干燥样品包装（袋子、容器等），并称量干燥前后的质量。如果包装材料不能承受105℃的温度，在试验室中将其打开并在室温下干燥。2）称量托盘和样品的总质量。将装有样品的托盘和参照盘一同放置干燥箱内，将温度控制在（105±2）℃。加热托盘直到其质量达到恒量。3）因生物质固体成型燃料具有吸湿性，应在热的状态下称量样品盘和参照盘的质量，称量过程应在10s~15s内完成，精度为0.1g。质量恒量是指在60min、（105±2）℃的加热过程中，其质量变化不超过0.2%，所需干燥时间取决于样品的粒度、干燥箱空气流速、样品盘的厚度等。燃烧课实验指导书六、结果计算基于收到基的全水分根据式（1）计算。收到基和干燥基全水分可通过式（3）和式（4）进行换算。1）含水量（收到基）用质量百分比表示的生物质固体成型燃料收到基全水分（Mar）见式（1）。100)()(1265432×−+−−−=mmmmmmmMar（1）式中：m1——空盘的质量，单位为克（g）；m2——干燥前托盘和样品的总质量，单位为克（g）；m3——干燥后托盘和样品的总质量，单位为克（g）；m4——干燥前参照盘的质量（室温下称重），单位为克（g）；m5——干燥后参考盘的质量（热态下称重），单位为克（g）；m6——包装内的水分质量，单位为克（g）。计算结果精确到小数点后一位。如果样品在含水量测定前被预干燥，则用质量百分比表示的全水分（MT）用式（2）计算。)100/1(prpTMMMM−×+=（2）式中：Mp——预干燥的水分损失，用初始样品的质量百分比表示；Mr——剩余水分，用质量百分比表示，根据上面的不走用预干燥样品来测定。2）含水量（干燥基）干燥基水分Ud和收到基水分Mar之间换算关系见式（3）和式（4）。100100×−=arardMMU（3）100100×−=ddarUUM（4）燃烧课实验指导书全水分数据处理表1七、注意事项①在制备样品时，应做好防范措施，以防止水分损失。粗糙燃料应使用合适的设备，如慢速旋转式研磨机、手锯、斧子或小刀进行处理，使被测材料的厚度小于30mm，用于测定含水量的样品制备好后，应立即称量。②参照盘用于浮力修正。为避免在空气中吸潮，应在热的状态下称量干燥样品和托盘。在浮力作用下，托盘在热态的质量比冷态状态小。浮力作用的大小取决于托盘的尺寸与质量。③干燥箱不能过载，在样品层上方以及托盘间要有足够的空间。④为避免不必要的挥发分损失，干燥时间一般不超过24h。八、实验思考①实验中为何要选取参考盘？如若不选取，会造成哪些误差？②本实验中测试的全水分与一般分析样的水分区别在哪里？③本实验过程哪些地方容易产生误差？m1/gm2/gm3/gm4/gm5/gm6/gMar/%Ud/%123456收到基水分、干燥基水分平均值/%燃烧课实验指导书生物质固体成型燃料试验方法——一般分析样品水分一、实验目的1、明确生物质固体成型燃料一般分析样品水分的定义。2、掌握一般分析样品水分的计算方法并能正确计算。二、实验仪器干燥箱、称量瓶若干、0.1mg分析天平、干燥器（含变色硅胶）、药...
