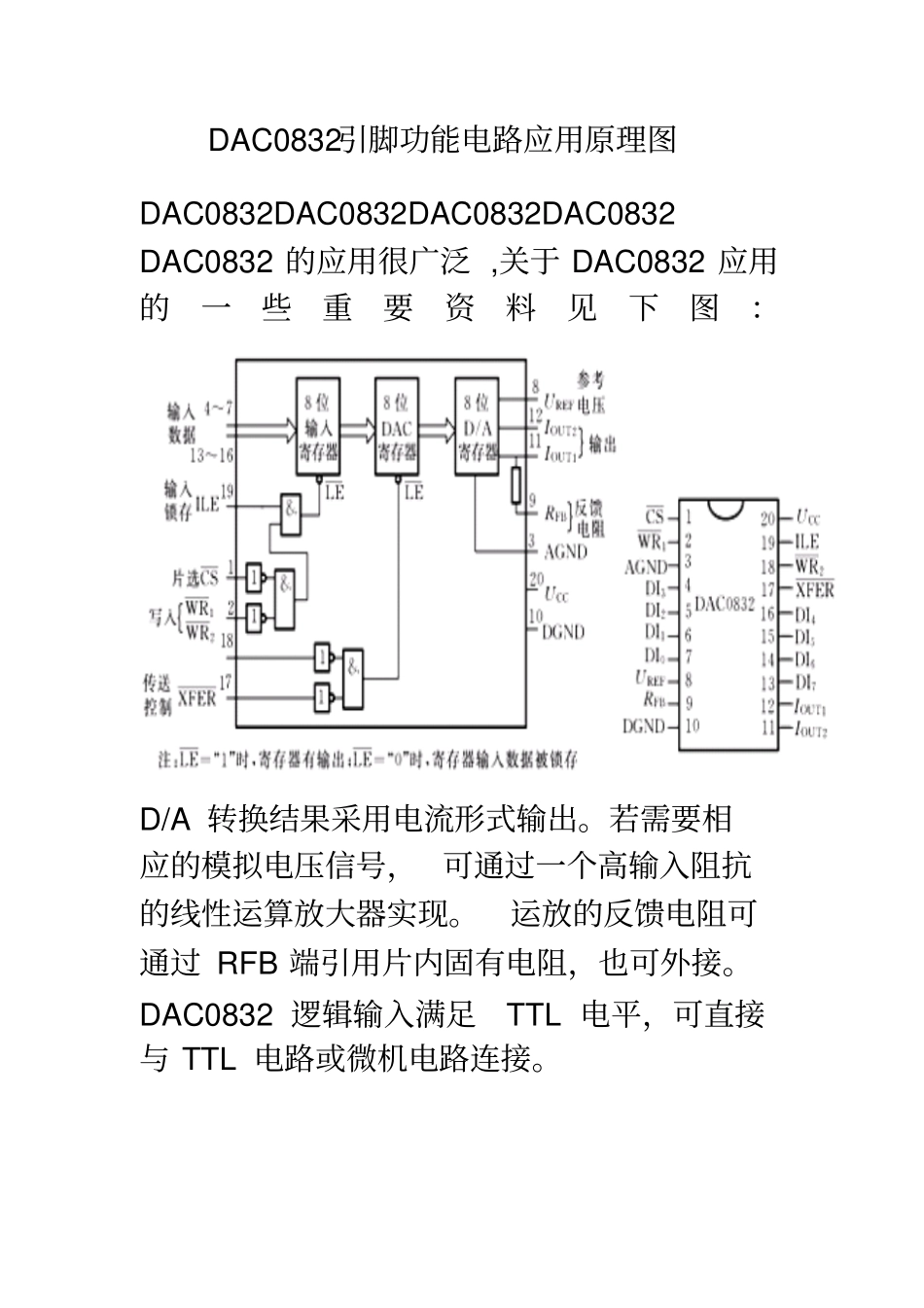

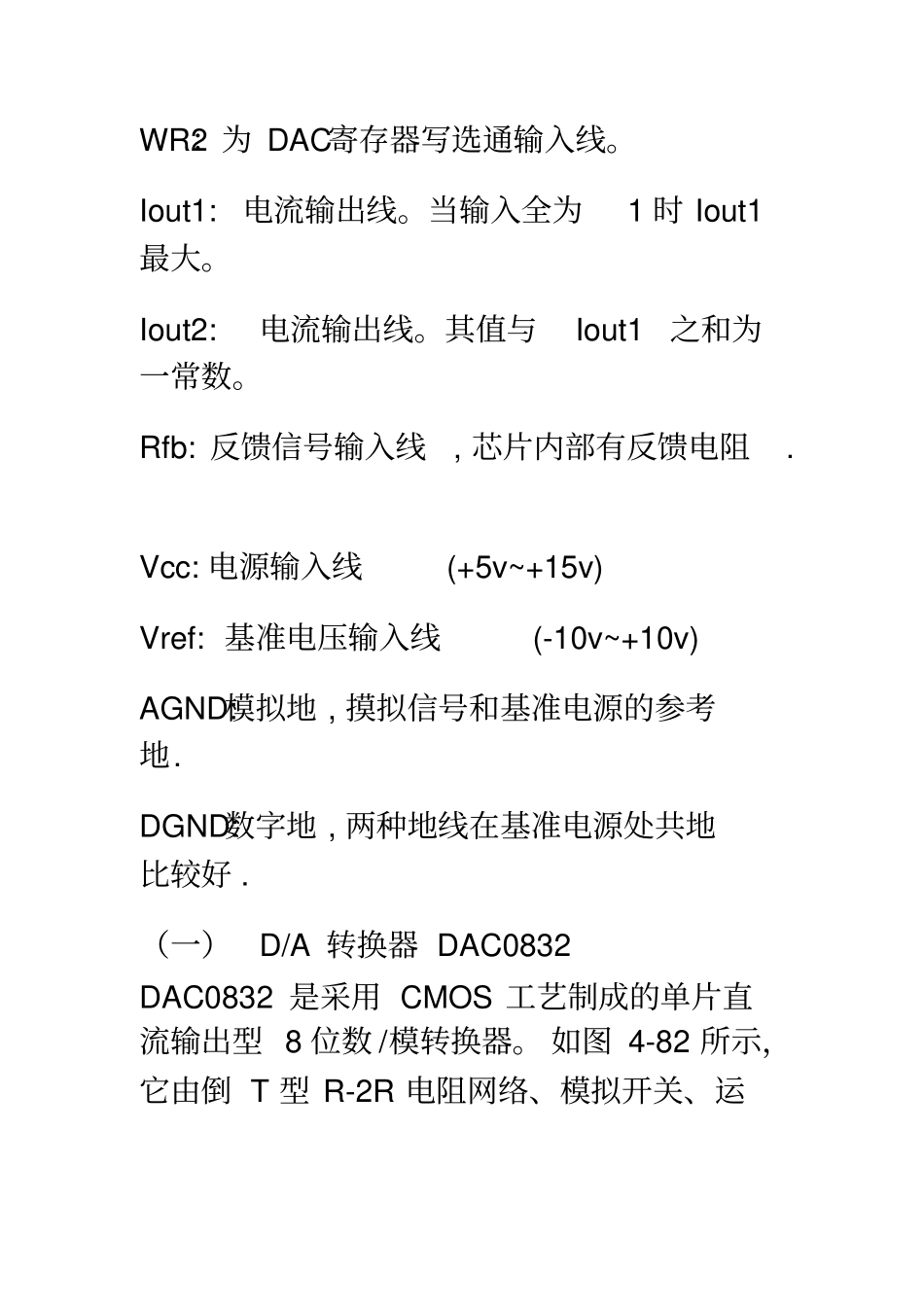

DAC0832引脚功能电路应用原理图DAC0832DAC0832DAC0832DAC0832DAC0832的应用很广泛,关于DAC0832应用的一些重要资料见下图：D/A转换结果采用电流形式输出。若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。dac0832应用电路图dac0832应用电路图:DAC0832引脚功能说明：DI0~DI7：数据输入线，TLL电平。ILE：数据锁存允许控制信号输入线，高电平有效。CS：片选信号输入线，低电平有效。WR1：为输入寄存器的写选通信号。XFER：数据传送控制信号输入线，低电平有效。WR2：为DAC寄存器写选通输入线。Iout1:电流输出线。当输入全为1时Iout1最大。Iout2:电流输出线。其值与Iout1之和为一常数。Rfb:反馈信号输入线,芯片内部有反馈电阻.Vcc:电源输入线(+5v~+15v)Vref:基准电压输入线(-10v~+10v)AGND:模拟地,摸拟信号和基准电源的参考地.DGND:数字地,两种地线在基准电源处共地比较好.（一）D/A转换器DAC0832DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。如图4-82所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。运算放大器输出的模拟量V0为：图4-82由上式可见，输出的模拟量与输入的数字量（）成正比，这就实现了从数字量到模拟量的转换。一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。输入可有28=256个不同的二进制组态，输出为256个电压之一，即输出电压不是整个电压范围内任意值，而只能是256个可能值。图4-83是DAC0832的逻辑框图和引脚排列。图4-83D0~D7：数字信号输入端。ILE：输入寄存器允许，高电平有效。CS：片选信号，低电平有效。WR1：写信号1，低电平有效。XFER：传送控制信号，低电平有效。WR2：写信号2，低电平有效。IOUT1、IOUT2：DAC电流输出端。Rfb：是集成在片内的外接运放的反馈电阻。Vref：基准电压（-10~10V）。Vcc：是源电压（+5~+15V）。AGND：模拟地NGND：数字地，可与AGND接在一起使用。DAC0832输出的是电流，一般要求输出是电压，所以还必须经过一个外接的运算放大器转换成电压。实验线路如图4-84所示。图4-85IN0~IN7：8路模拟信号输入端。A1、A2、A0：地址输入端。ALE地址锁存允许输入信号，在此脚施加正脉冲，上升沿有效，此时锁存地址码，从而选通相应的模拟信号通道，以便进行A/D转换。START：启动信号输入端，应在此脚施加正脉冲，当上升沿到达时，内部逐次逼近寄存器复位，在下降沿到达后，开始A/D转换过程。EOC：转换结束输出信号（转换接受标志），高电平有效。OE：输入允许信号，高电平有效。CLOCK(CP)：时钟信号输入端，外接时钟频率一般为640kHz。Vcc：+5V单电源供电。、Vref(+),Vref(-)：基准电压的正极、负极。一般Vref(+)接+5V电源，Vref(-)接地。D7~D0：数字信号输出端。由A2、A1、A0三地址输入端选通8路模拟信号中的任何一路进行A/D转换。第10章模拟接口10.3数/模（D/A）转换器D/A转换器是接收数字量，输出一个与数字量相对应的电流或电压信号的模拟量接口。D/A转换器被广泛用于计算机函数发生器、计算机图形显示以及与A/D转换器相配合的控制系统等。10.3.1D/A转换原理数字量的值是由每一位的数字权叠加而得的。D/A转换器品种繁多，有权电阻DAC、变形权电阻DAC、T型电阻DAC、电容型DAC和权电流DAC等。为了掌握数/模转换原理，必须先了解运算放大器和电阻译码网络的工作原理和特点。1.运算放大器运算放大器有三个特点：⑴开环放大倍数非常高，一般为几千，甚至可高达10万。在正常情况下，运算放大器所需要的输入电压非常小。⑵输入阻抗非常大。运算放大器工作时，输入端相当于一个很小的电压加在一个很大的输入阻抗上，所需要的输入电流也极小。⑶输出阻抗很小，所以，它的驱动能力非常大。2.由电阻网络和运算放大器构成的D/A转换器利用运算放大器各输入电流相加的原理，可以构成如图10.7所示的、由电阻网络和运算放大器组成的、最简单的4位D/A转换器。图中，V0是一个有足够精度的标准电源。运算放大器输入端的各支路...
