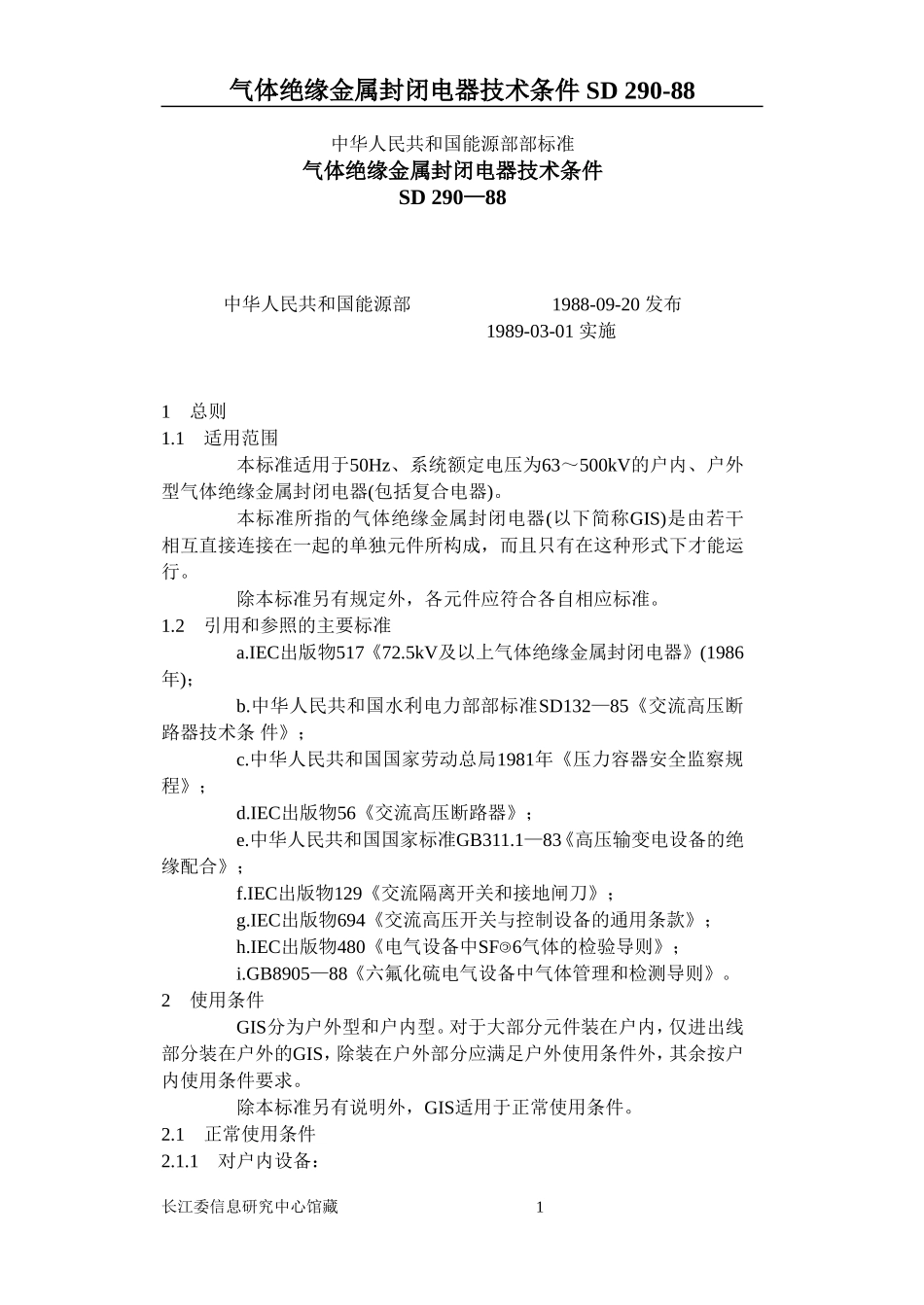

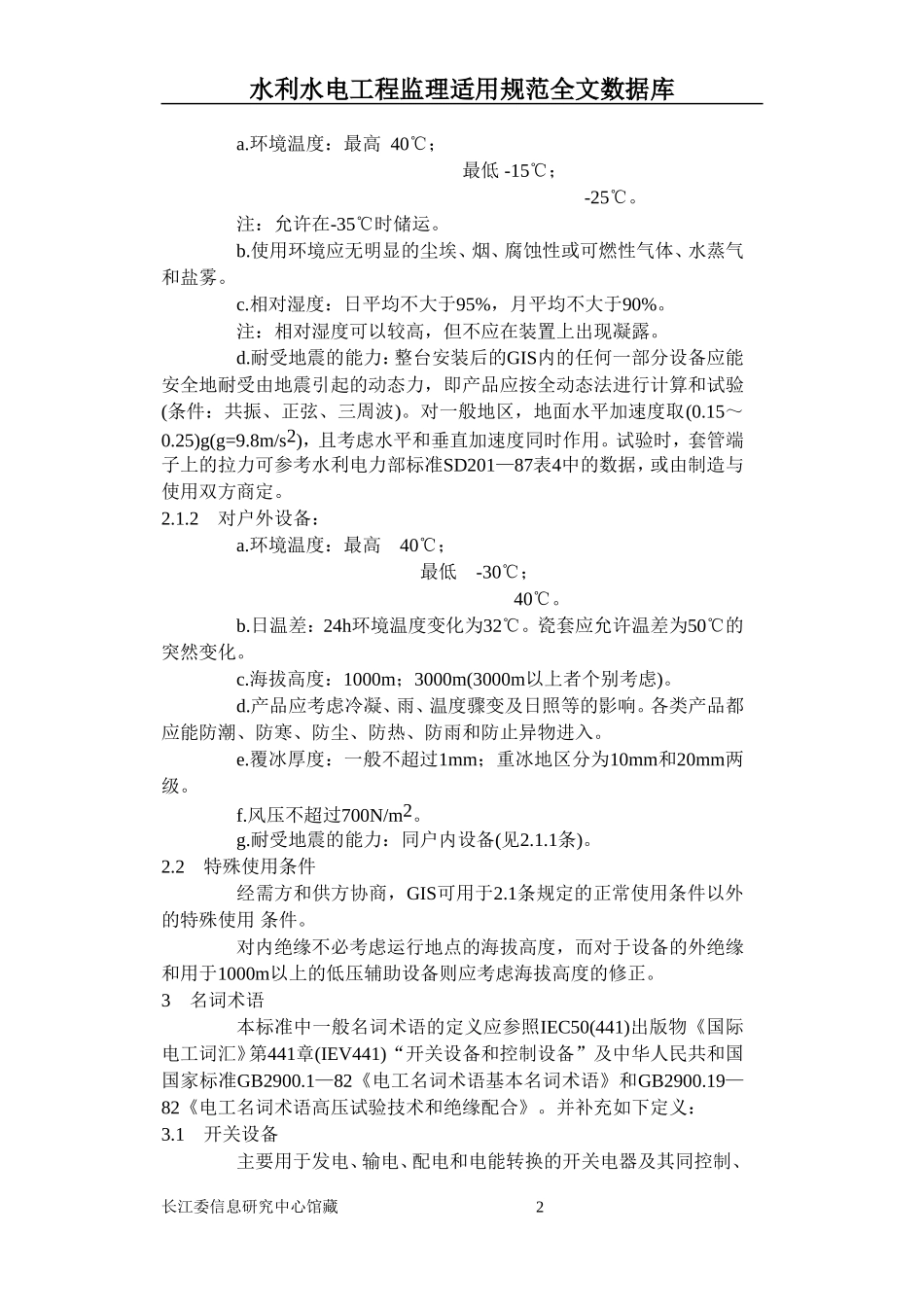

气体绝缘金属封闭电器技术条件SD290-88中华人民共和国能源部部标准气体绝缘金属封闭电器技术条件SD290—88中华人民共和国能源部1988-09-20发布1989-03-01实施1总则1.1适用范围本标准适用于50Hz、系统额定电压为63～500kV的户内、户外型气体绝缘金属封闭电器(包括复合电器)。本标准所指的气体绝缘金属封闭电器(以下简称GIS)是由若干相互直接连接在一起的单独元件所构成，而且只有在这种形式下才能运行。除本标准另有规定外，各元件应符合各自相应标准。1.2引用和参照的主要标准a.IEC出版物517《72.5kV及以上气体绝缘金属封闭电器》(1986年)；b.中华人民共和国水利电力部部标准SD132—85《交流高压断路器技术条件》；c.中华人民共和国国家劳动总局1981年《压力容器安全监察规程》；d.IEC出版物56《交流高压断路器》；e.中华人民共和国国家标准GB311.1—83《高压输变电设备的绝缘配合》；f.IEC出版物129《交流隔离开关和接地闸刀》；g.IEC出版物694《交流高压开关与控制设备的通用条款》；h.IEC出版物480《电气设备中SF6气体的检验导则》；i.GB8905—88《六氟化硫电气设备中气体管理和检测导则》。2使用条件GIS分为户外型和户内型。对于大部分元件装在户内，仅进出线部分装在户外的GIS，除装在户外部分应满足户外使用条件外，其余按户内使用条件要求。除本标准另有说明外，GIS适用于正常使用条件。2.1正常使用条件2.1.1对户内设备：长江委信息研究中心馆藏1水利水电工程监理适用规范全文数据库a.环境温度：最高40℃；最低-15℃；-25℃。注：允许在-35℃时储运。b.使用环境应无明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气和盐雾。c.相对湿度：日平均不大于95%，月平均不大于90%。注：相对湿度可以较高，但不应在装置上出现凝露。d.耐受地震的能力：整台安装后的GIS内的任何一部分设备应能安全地耐受由地震引起的动态力，即产品应按全动态法进行计算和试验(条件：共振、正弦、三周波)。对一般地区，地面水平加速度取(0.15～0.25)g(g=9.8m/s2)，且考虑水平和垂直加速度同时作用。试验时，套管端子上的拉力可参考水利电力部标准SD201—87表4中的数据，或由制造与使用双方商定。2.1.2对户外设备：a.环境温度：最高40℃；最低-30℃；40℃。b.日温差：24h环境温度变化为32℃。瓷套应允许温差为50℃的突然变化。c.海拔高度：1000m；3000m(3000m以上者个别考虑)。d.产品应考虑冷凝、雨、温度骤变及日照等的影响。各类产品都应能防潮、防寒、防尘、防热、防雨和防止异物进入。e.覆冰厚度：一般不超过1mm；重冰地区分为10mm和20mm两级。f.风压不超过700N/m2。g.耐受地震的能力：同户内设备(见2.1.1条)。2.2特殊使用条件经需方和供方协商，GIS可用于2.1条规定的正常使用条件以外的特殊使用条件。对内绝缘不必考虑运行地点的海拔高度，而对于设备的外绝缘和用于1000m以上的低压辅助设备则应考虑海拔高度的修正。3名词术语本标准中一般名词术语的定义应参照IEC50(441)出版物《国际电工词汇》第441章(IEV441)“开关设备和控制设备”及中华人民共和国国家标准GB2900.1—82《电工名词术语基本名词术语》和GB2900.19—82《电工名词术语高压试验技术和绝缘配合》。并补充如下定义：3.1开关设备主要用于发电、输电、配电和电能转换的开关电器及其同控制、长江委信息研究中心馆藏2气体绝缘金属封闭电器技术条件SD290-88测量、保护和调节装置的组合，以及上述开关电器和装置与互相连接部分、辅件、外壳和支持件的成套设备的通称(GB2900.1—82第4.1.52条)。3.2金属封闭电器具有接地金属外壳的开关设备的组合，不包括外部接线(IEV441—02—04)。3.3气体绝缘金属封闭电器(GIS)采用不同于大气压下空气的绝缘气体作为绝缘介质的金属封闭电器。3.4复合电器(HGIS)GIS和开敞式电器的组合。例如汇流母线采用开敞式，而其他电器采用GIS。3.5运输单元不需拆开而适合运输的GIS的一部分。3.6外壳GIS的部件。它不仅用来容纳绝缘气体，并保护设备免受外界影响，同时对人体提供保护。当保持以规定密度的绝缘气体时，能保证设备的额定绝缘水平。3.7隔室GIS的部件，除必要的相互连接和控制设施外完全密封。注：隔室可按其中...
