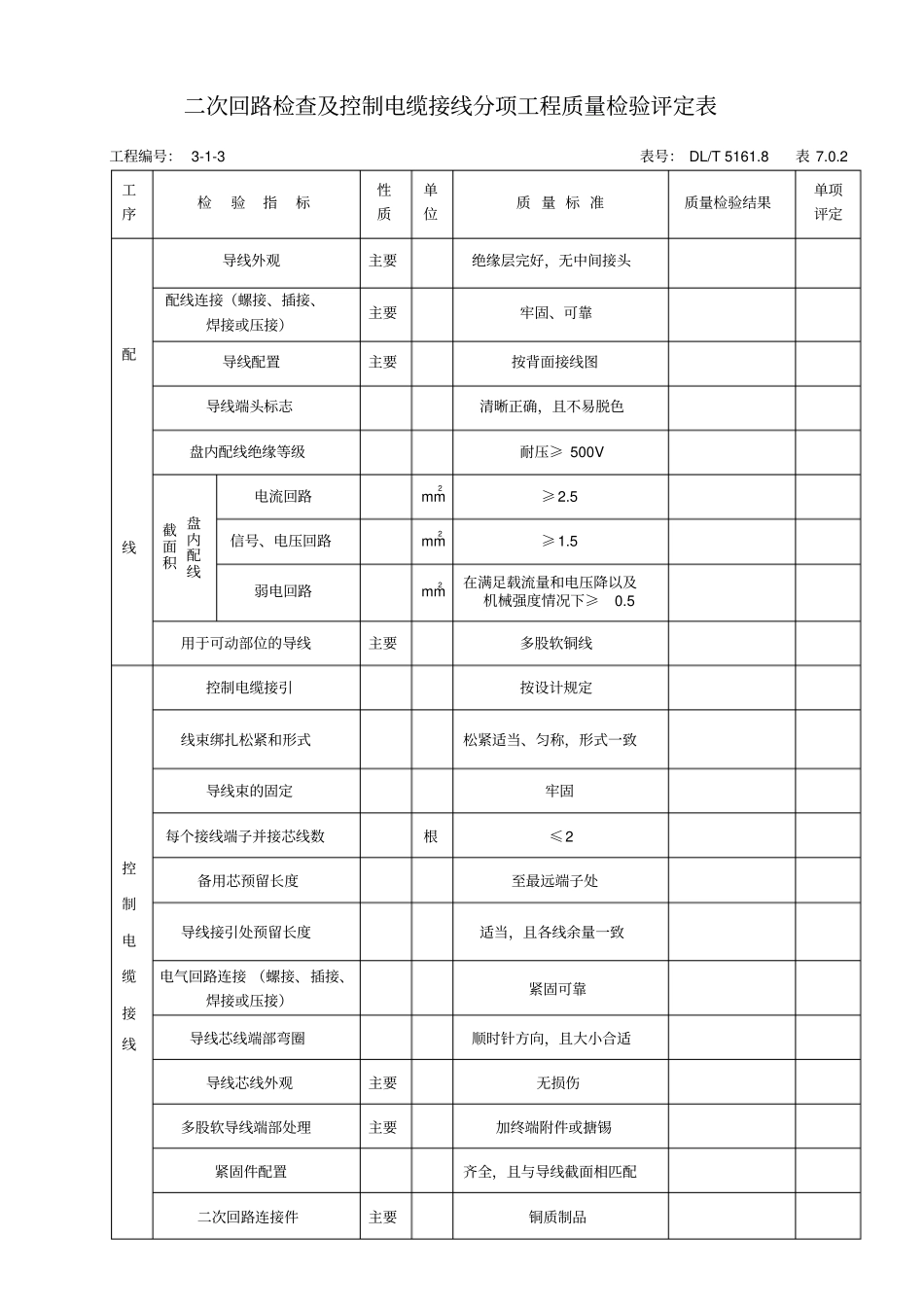

二次回路检查及控制电缆接线分项工程质量检验评定表工程编号：3-1-3表号：DL/T5161.8表7.0.2工序检验指标性质单位质量标准质量检验结果单项评定配线导线外观主要绝缘层完好，无中间接头配线连接（螺接、插接、焊接或压接）主要牢固、可靠导线配置主要按背面接线图导线端头标志清晰正确，且不易脱色盘内配线绝缘等级耐压≥500V盘内配线截面积电流回路mm2≥2.5信号、电压回路mm2≥1.5弱电回路mm2在满足载流量和电压降以及机械强度情况下≥0.5用于可动部位的导线主要多股软铜线控制电缆接线控制电缆接引按设计规定线束绑扎松紧和形式松紧适当、匀称，形式一致导线束的固定牢固每个接线端子并接芯线数根≤2备用芯预留长度至最远端子处导线接引处预留长度适当，且各线余量一致电气回路连接（螺接、插接、焊接或压接）紧固可靠导线芯线端部弯圈顺时针方向，且大小合适导线芯线外观主要无损伤多股软导线端部处理主要加终端附件或搪锡紧固件配置齐全，且与导线截面相匹配二次回路连接件主要铜质制品二次回路检查及控制电缆接线分项工程质量检验评定表工程编号：3-1-3表号：DL/T5161.8表7.0.2续工序检验指标性质单位质量标准质量检验结果单项评定控制电缆接线导线端部标志主要正确、清晰，不易脱色接地检查二次回路设有专用螺栓屏蔽电缆主要屏蔽层按设计要求可靠接地裸露部分对地距离主要mm按GB50171-1992中表3.0.6规定裸露部分表面漏电距离mm验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质检部年月日监理年月日
