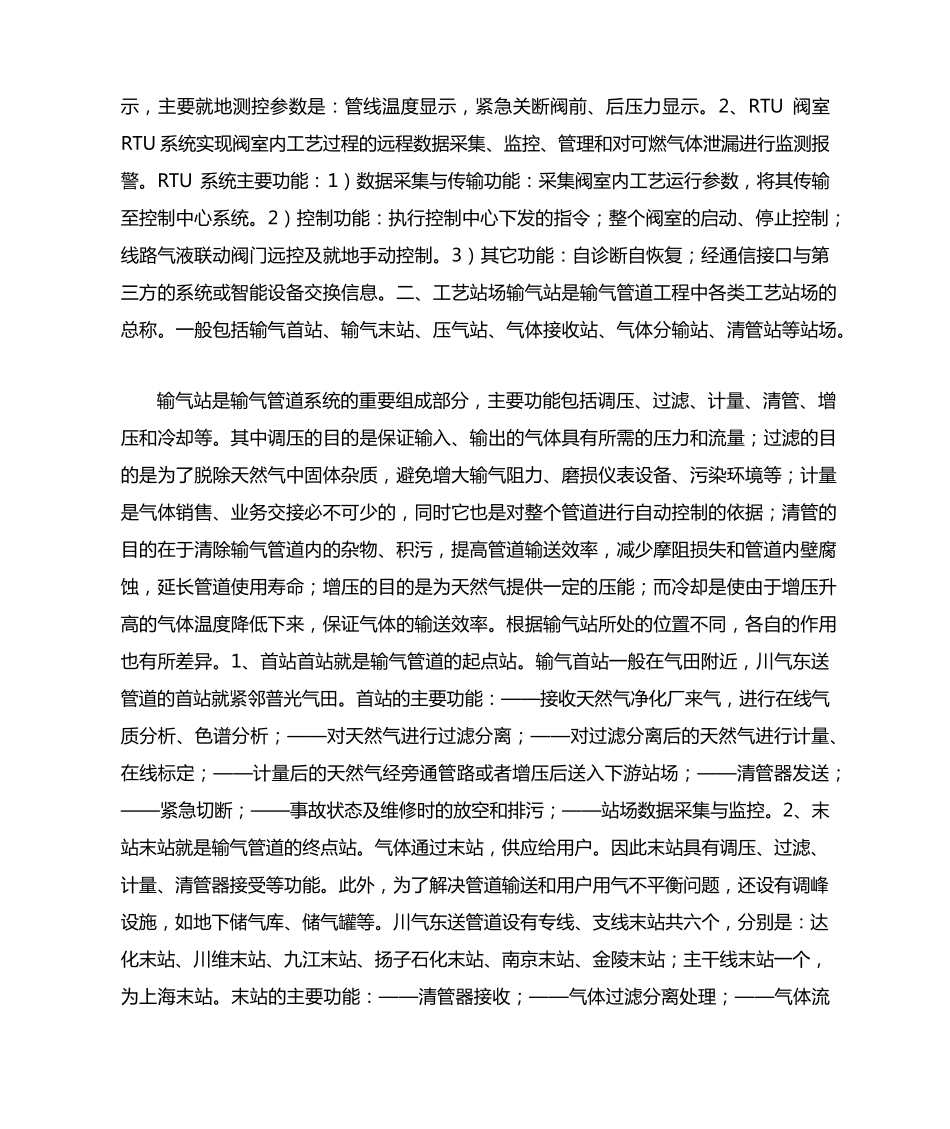

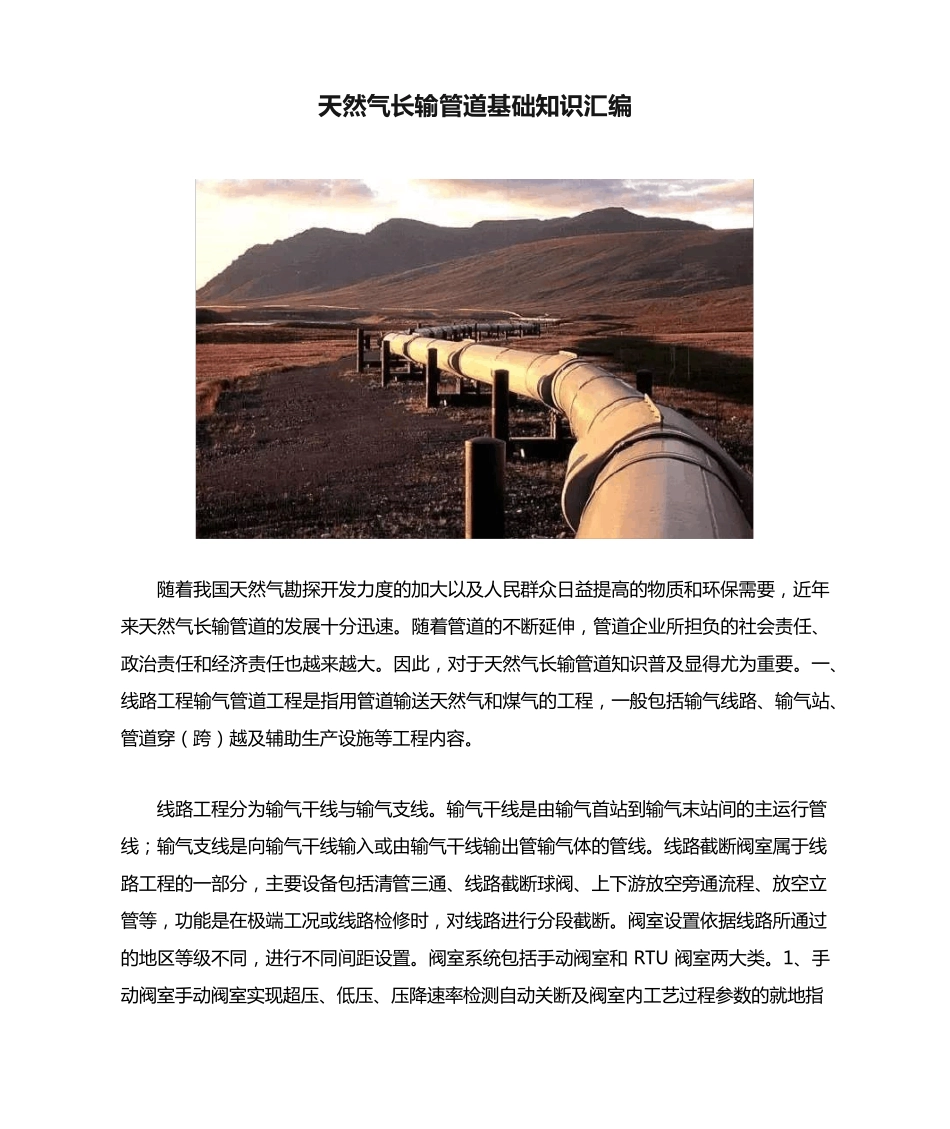

天然气长输管道基础知识汇编随着我国天然气勘探开发力度的加大以及人民群众日益提高的物质和环保需要，近年来天然气长输管道的发展十分迅速。随着管道的不断延伸，管道企业所担负的社会责任、政治责任和经济责任也越来越大。因此，对于天然气长输管道知识普及显得尤为重要。一、线路工程输气管道工程是指用管道输送天然气和煤气的工程，一般包括输气线路、输气站、管道穿（跨）越及辅助生产设施等工程内容。线路工程分为输气干线与输气支线。输气干线是由输气首站到输气末站间的主运行管线；输气支线是向输气干线输入或由输气干线输出管输气体的管线。线路截断阀室属于线路工程的一部分，主要设备包括清管三通、线路截断球阀、上下游放空旁通流程、放空立管等，功能是在极端工况或线路检修时，对线路进行分段截断。阀室设置依据线路所通过的地区等级不同，进行不同间距设置。阀室系统包括手动阀室和RTU阀室两大类。1、手动阀室手动阀室实现超压、低压、压降速率检测自动关断及阀室内工艺过程参数的就地指示，主要就地测控参数是：管线温度显示，紧急关断阀前、后压力显示。2、RTU阀室RTU系统实现阀室内工艺过程的远程数据采集、监控、管理和对可燃气体泄漏进行监测报警。RTU系统主要功能：1）数据采集与传输功能：采集阀室内工艺运行参数，将其传输至控制中心系统。2）控制功能：执行控制中心下发的指令；整个阀室的启动、停止控制；线路气液联动阀门远控及就地手动控制。3）其它功能：自诊断自恢复；经通信接口与第三方的系统或智能设备交换信息。二、工艺站场输气站是输气管道工程中各类工艺站场的总称。一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。输气站是输气管道系统的重要组成部分，主要功能包括调压、过滤、计量、清管、增压和冷却等。其中调压的目的是保证输入、输出的气体具有所需的压力和流量；过滤的目的是为了脱除天然气中固体杂质，避免增大输气阻力、磨损仪表设备、污染环境等；计量是气体销售、业务交接必不可少的，同时它也是对整个管道进行自动控制的依据；清管的目的在于清除输气管道内的杂物、积污，提高管道输送效率，减少摩阻损失和管道内壁腐蚀，延长管道使用寿命；增压的目的是为天然气提供一定的压能；而冷却是使由于增压升高的气体温度降低下来，保证气体的输送效率。根据输气站所处的位置不同，各自的作用也有所差异。1、首站首站就是输气管道的起点站。输气首站一般在气田附近，川气东送管道的首站就紧邻普光气田。首站的主要功能：——接收天然气净化厂来气，进行在线气质分析、色谱分析；——对天然气进行过滤分离；——对过滤分离后的天然气进行计量、在线标定；——计量后的天然气经旁通管路或者增压后送入下游站场；——清管器发送；——紧急切断；——事故状态及维修时的放空和排污；——站场数据采集与监控。2、末站末站就是输气管道的终点站。气体通过末站，供应给用户。因此末站具有调压、过滤、计量、清管器接受等功能。此外，为了解决管道输送和用户用气不平衡问题，还设有调峰设施，如地下储气库、储气罐等。川气东送管道设有专线、支线末站共六个，分别是：达化末站、川维末站、九江末站、扬子石化末站、南京末站、金陵末站；主干线末站一个，为上海末站。末站的主要功能：——清管器接收；——气体过滤分离处理；——气体流量计量、在线标定；——气体调压；——站场自用气供给；——站场紧急截断和放空；——站场排污；——站场数据采集与监控。3、清管站清管站是具有清管器收发、天然气分离设备设施及清管作业功能的工艺站场。川气东送管道沿线共设单纯清管功能的站场2座，分别设置在黄金、野三关，定期对管道进行分段清管作业。清管站的主要功能：——清管器收、发；——干线气体旋风分离；——站场自用气供给；——站场紧急截断和放空；——站场数据采集与监控。4、压气站压气站是在输气管道沿线，用压缩机对管输气体增压而设置的站。川气东送管道共设置三个压气站，分别是普光首站、利川压气站、潜江压气站。压气站的主要功能：——接收净化厂来气，进行在线气质分析、色谱分析；——对天然气进行...
