磷化基本知识及日常维护VIP免费

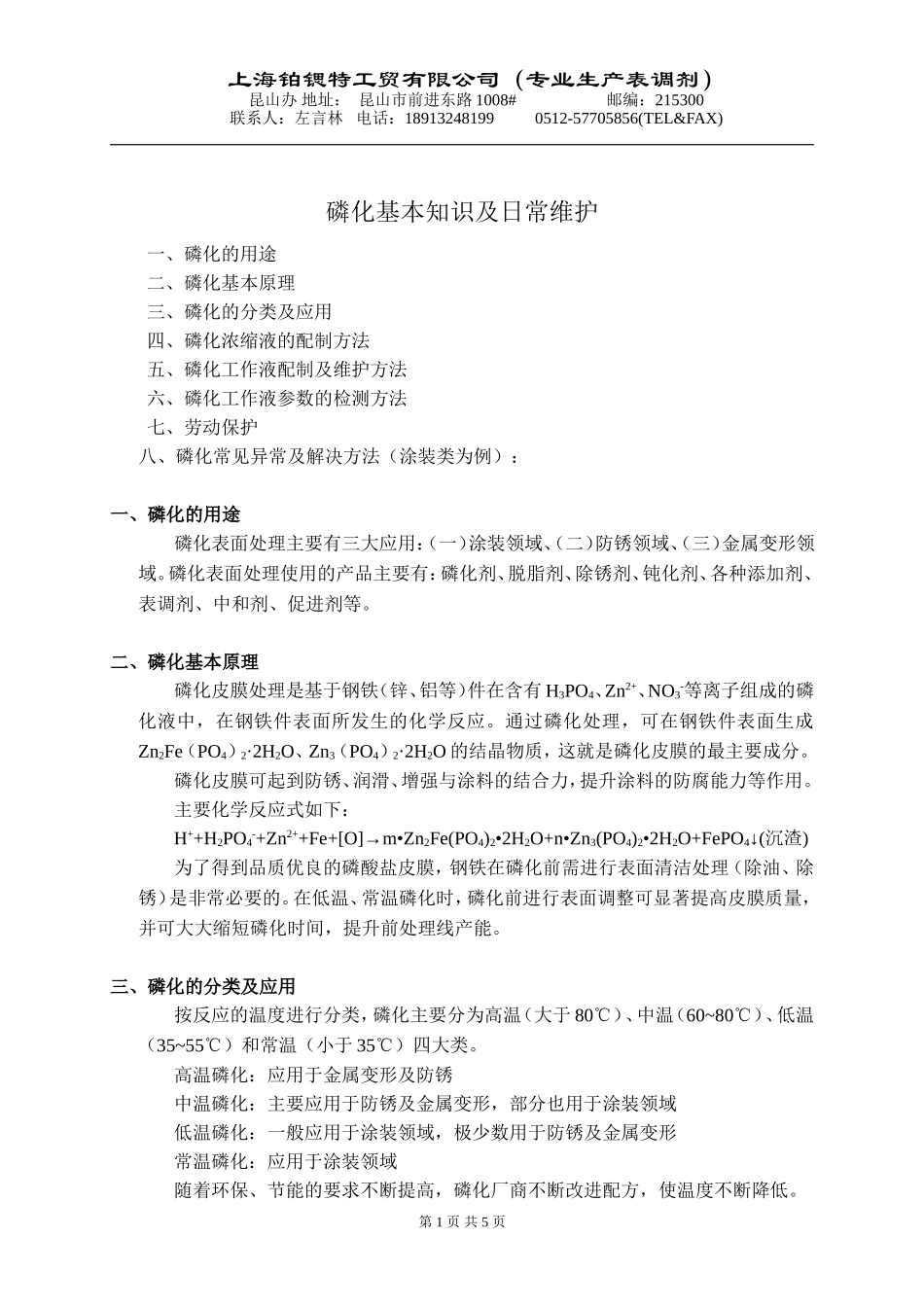

上海铂锶特工贸有限公司（专业生产表调剂）昆山办地址：昆山市前进东路1008#邮编：215300联系人：左言林电话：189132481990512-57705856(TEL&FAX)磷化基本知识及日常维护一、磷化的用途二、磷化基本原理三、磷化的分类及应用四、磷化浓缩液的配制方法五、磷化工作液配制及维护方法六、磷化工作液参数的检测方法七、劳动保护八、磷化常见异常及解决方法（涂装类为例）：一、磷化的用途磷化表面处理主要有三大应用：（一）涂装领域、（二）防锈领域、（三）金属变形领域。磷化表面处理使用的产品主要有：磷化剂、脱脂剂、除锈剂、钝化剂、各种添加剂、表调剂、中和剂、促进剂等。二、磷化基本原理磷化皮膜处理是基于钢铁（锌、铝等）件在含有H3PO4、Zn2+、NO3-等离子组成的磷化液中，在钢铁件表面所发生的化学反应。通过磷化处理，可在钢铁件表面生成Zn2Fe（PO4）2·2H2O、Zn3（PO4）2·2H2O的结晶物质，这就是磷化皮膜的最主要成分。磷化皮膜可起到防锈、润滑、增强与涂料的结合力，提升涂料的防腐能力等作用。主要化学反应式如下：H++H2PO4-+Zn2++Fe+[O]→m•Zn2Fe(PO4)2•2H2O+n•Zn3(PO4)2•2H2O+FePO4↓(沉渣)为了得到品质优良的磷酸盐皮膜，钢铁在磷化前需进行表面清洁处理（除油、除锈）是非常必要的。在低温、常温磷化时，磷化前进行表面调整可显著提高皮膜质量，并可大大缩短磷化时间，提升前处理线产能。三、磷化的分类及应用按反应的温度进行分类，磷化主要分为高温（大于80℃）、中温（60~80℃）、低温（35~55℃）和常温（小于35℃）四大类。高温磷化：应用于金属变形及防锈中温磷化：主要应用于防锈及金属变形，部分也用于涂装领域低温磷化：一般应用于涂装领域，极少数用于防锈及金属变形常温磷化：应用于涂装领域随着环保、节能的要求不断提高，磷化厂商不断改进配方，使温度不断降低。第1页共5页上海铂锶特工贸有限公司（专业生产表调剂）昆山办地址：昆山市前进东路1008#邮编：215300联系人：左言林电话：189132481990512-57705856(TEL&FAX)四、磷化浓缩液的配制方法以常规锌系手工配制为例：1、按配方比例称好氧化锌加入反应容器内，加入适量的水（要记录重量），搅拌均匀成糊状2、按配方比例称好磷酸，缓慢倒入反应容器内，边加边搅拌3、按配方比例称好硝酸，缓慢加入反应容器内，边加边搅拌4、待氧化锌基本溶解后，依次加入其他成分，边加边搅拌5、按配方加入剩下份量的水，搅拌均匀6、待浓缩液冷却至常温后，测量其比重7、用塑胶桶分装8、按配方比例称好磷酸，倒入反应容器内（说明：1、如反应为机械搅拌，磷酸、硝酸、水加入搅拌后，再加入氧化锌粉体，最后加入其他成分。2、如配方中含有氢氧化钠，必需用水充分溶解，且浓缩液待所有成分基本溶解后，最后加入，充分搅拌使其溶解。）五、磷化工作液配制及维护方法1、槽液的配制（以PT-838为例）若配制1000L槽液，先在槽中加入700~800L水，再加入50KG配槽液A，并将水稀释到1000L搅拌均匀，测量其游离酸和总酸度，加入适量的中和剂D（一般为5KG左右），搅拌均匀，使其溶解，调整酸度在工艺范围之内；使用前在槽液中加入1~2KG的促进剂C，搅拌均匀，测定促进剂在工艺范围之内即可使用。重要说明：一般低常温磷化剂分为：A剂（配槽剂）B剂（补充剂）C剂（促进剂）D剂（中和剂）其中：A、B剂随配方不同而不同，同一厂商C剂和D剂的配方是相对固定的。C剂一般由30%的亚硝酸钠组成（30KG亚硝酸钠+70KG水），D剂一般为20%的氢氧化钠（20KG氢氧化钠+80KG水）。2、槽液的维护调整（1）由于连续生产，溶液的浓度会逐渐降低，因而，在生产前或生产中需要测定酸度及促进剂的点数。（2）当总酸度低时，应加补充液B，每提高总酸度1个点，1000L槽液应加补充液B第2页共5页上海铂锶特工贸有限公司（专业生产表调剂）昆山办地址：昆山市前进东路1008#邮编：215300联系人：左言林电话：189132481990512-57705856(TEL&FAX)2KG，同时游离酸度也上升0.15点。（3）当游离酸度低时，应加补充液B，每提高游离酸度0.1个点，1000L槽液应加补充液B1.2KG，同时总酸度也上升0.6点。（4）当游离酸度高时，应加中和剂D，每降低游离酸度1个点，1000L...
