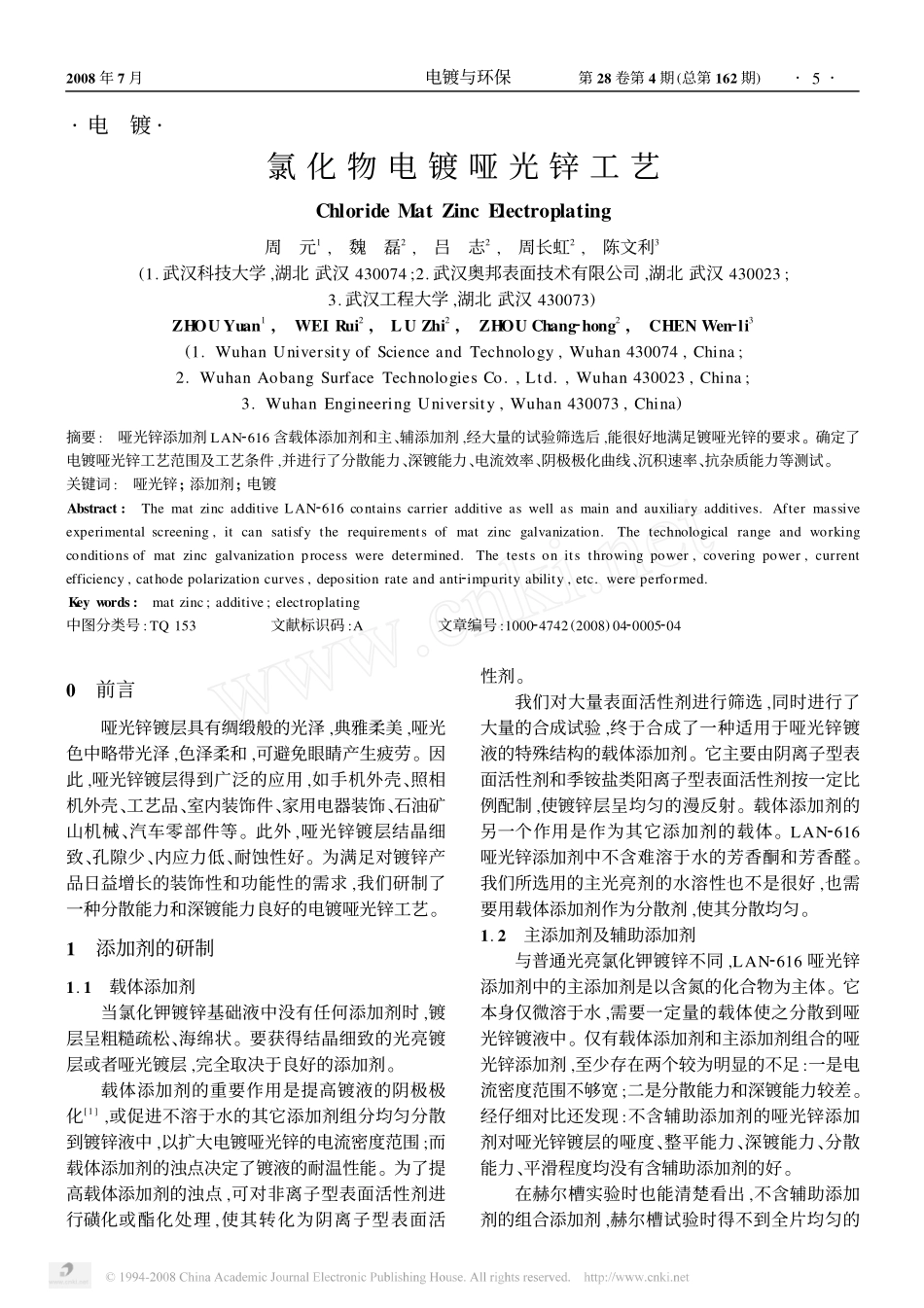

·电镀·氯化物电镀哑光锌工艺ChlorideMatZincElectroplating周元1,魏磊2,吕志2,周长虹2,陈文利3(1.武汉科技大学,湖北武汉430074;2.武汉奥邦表面技术有限公司,湖北武汉430023;3.武汉工程大学,湖北武汉430073)ZHOUYuan1,WEIRui2,LUZhi2,ZHOUChang2hong2,CHENWen2li3(1.WuhanUniversityofScienceandTechnology,Wuhan430074,China;2.WuhanAobangSurfaceTechnologiesCo.,Ltd.,Wuhan430023,China;3.WuhanEngineeringUniversity,Wuhan430073,China)摘要:哑光锌添加剂LAN2616含载体添加剂和主、辅添加剂,经大量的试验筛选后,能很好地满足镀哑光锌的要求。确定了电镀哑光锌工艺范围及工艺条件,并进行了分散能力、深镀能力、电流效率、阴极极化曲线、沉积速率、抗杂质能力等测试。关键词:哑光锌;添加剂;电镀Abstract:ThematzincadditiveLAN2616containscarrieradditiveaswellasmainandauxiliaryadditives.Aftermassiveexperimentalscreening,itcansatisfytherequirementsofmatzincgalvanization.Thetechnologicalrangeandworkingconditionsofmatzincgalvanizationprocessweredetermined.Thetestsonitsthrowingpower,coveringpower,currentefficiency,cathodepolarizationcurves,depositionrateandanti2impurityability,etc.wereperformed.Keywords:matzinc;additive;electroplating中图分类号:TQ153文献标识码:A文章编号:100024742(2008)04200052040前言哑光锌镀层具有绸缎般的光泽,典雅柔美,哑光色中略带光泽,色泽柔和,可避免眼睛产生疲劳。因此,哑光锌镀层得到广泛的应用,如手机外壳、照相机外壳、工艺品、室内装饰件、家用电器装饰、石油矿山机械、汽车零部件等。此外,哑光锌镀层结晶细致、孔隙少、内应力低、耐蚀性好。为满足对镀锌产品日益增长的装饰性和功能性的需求,我们研制了一种分散能力和深镀能力良好的电镀哑光锌工艺。1添加剂的研制1.1载体添加剂当氯化钾镀锌基础液中没有任何添加剂时,镀层呈粗糙疏松、海绵状。要获得结晶细致的光亮镀层或者哑光镀层,完全取决于良好的添加剂。载体添加剂的重要作用是提高镀液的阴极极化[1],或促进不溶于水的其它添加剂组分均匀分散到镀锌液中,以扩大电镀哑光锌的电流密度范围;而载体添加剂的浊点决定了镀液的耐温性能。为了提高载体添加剂的浊点,可对非离子型表面活性剂进行磺化或酯化处理,使其转化为阴离子型表面活性剂。我们对大量表面活性剂进行筛选,同时进行了大量的合成试验,终于合成了一种适用于哑光锌镀液的特殊结构的载体添加剂。它主要由阴离子型表面活性剂和季铵盐类阳离子型表面活性剂按一定比例配制,使镀锌层呈均匀的漫反射。载体添加剂的另一个作用是作为其它添加剂的载体。LAN2616哑光锌添加剂中不含难溶于水的芳香酮和芳香醛。我们所选用的主光亮剂的水溶性也不是很好,也需要用载体添加剂作为分散剂,使其分散均匀。1.2主添加剂及辅助添加剂与普通光亮氯化钾镀锌不同,LAN2616哑光锌添加剂中的主添加剂是以含氮的化合物为主体。它本身仅微溶于水,需要一定量的载体使之分散到哑光锌镀液中。仅有载体添加剂和主添加剂组合的哑光锌添加剂,至少存在两个较为明显的不足:一是电流密度范围不够宽;二是分散能力和深镀能力较差。经仔细对比还发现:不含辅助添加剂的哑光锌添加剂对哑光锌镀层的哑度、整平能力、深镀能力、分散能力、平滑程度均没有含辅助添加剂的好。在赫尔槽实验时也能清楚看出,不含辅助添加剂的组合添加剂,赫尔槽试验时得不到全片均匀的·5·2008年7月电镀与环保第28卷第4期(总第162期)哑光锌镀层试片;而加入辅助添加剂后,不仅赫尔槽试片明显改善,而且组合添加剂的耗量也可以降低。可以作为镀哑光锌添加剂的辅助添加剂有很多,如糖精、扩散剂、苯骈三氮唑等。加入到镀液中的辅助剂一般有好几种,因此,要尽量让它们发挥各自的特长。例如:有的辅助剂对扩大电流密度范围有好处,即它们的主要作用在于高电流密度区可以防止镀层烧焦;有的辅助剂主要是提高镀液的深镀能力,增强走位性,对改善低电流密度区的镀层质量起作用;有的辅助剂对提高镀液的分散性能有作用,可以使高电流密度区和低电流密度区镀层趋于一致;有的辅助剂可消除镀层...
