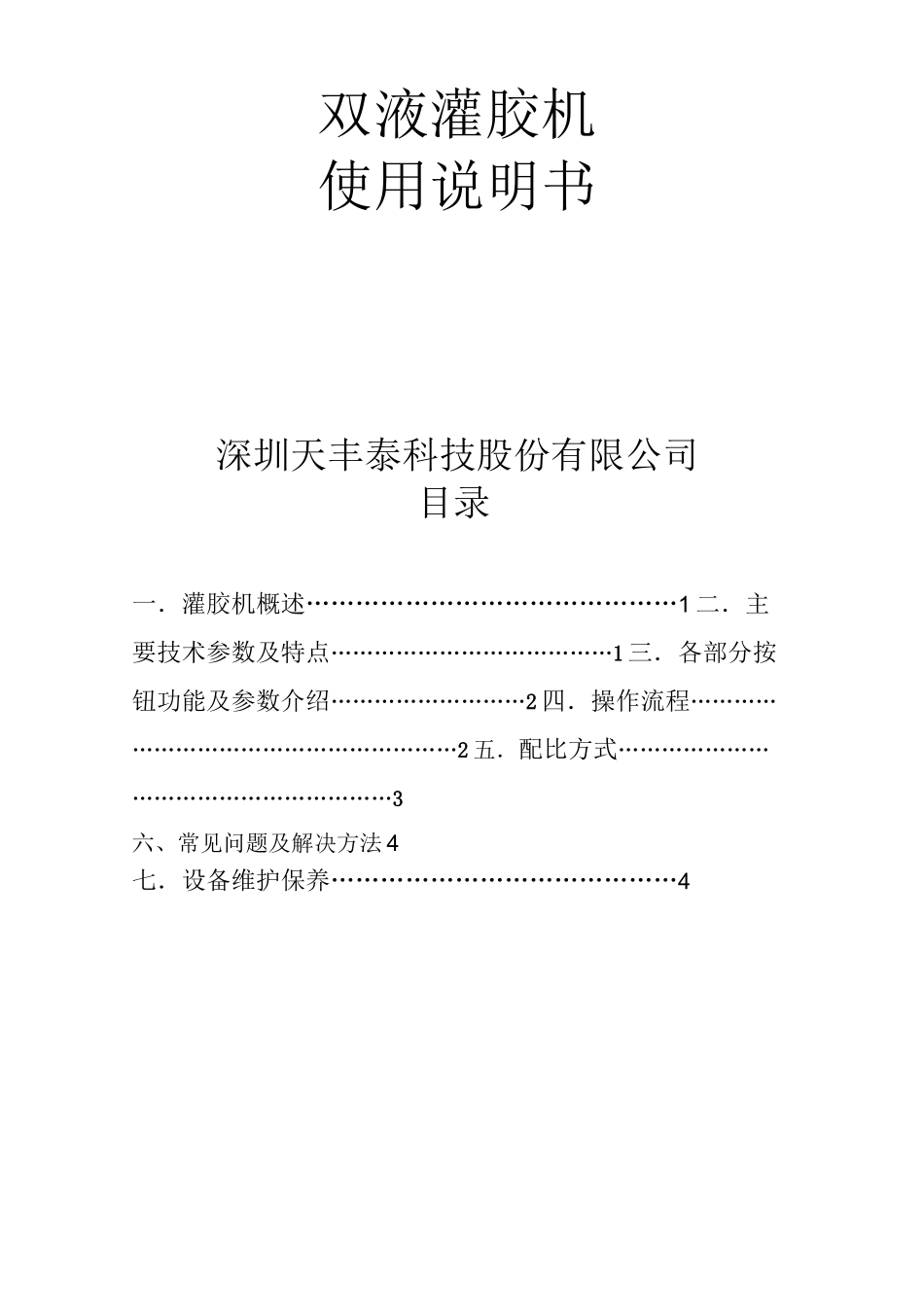

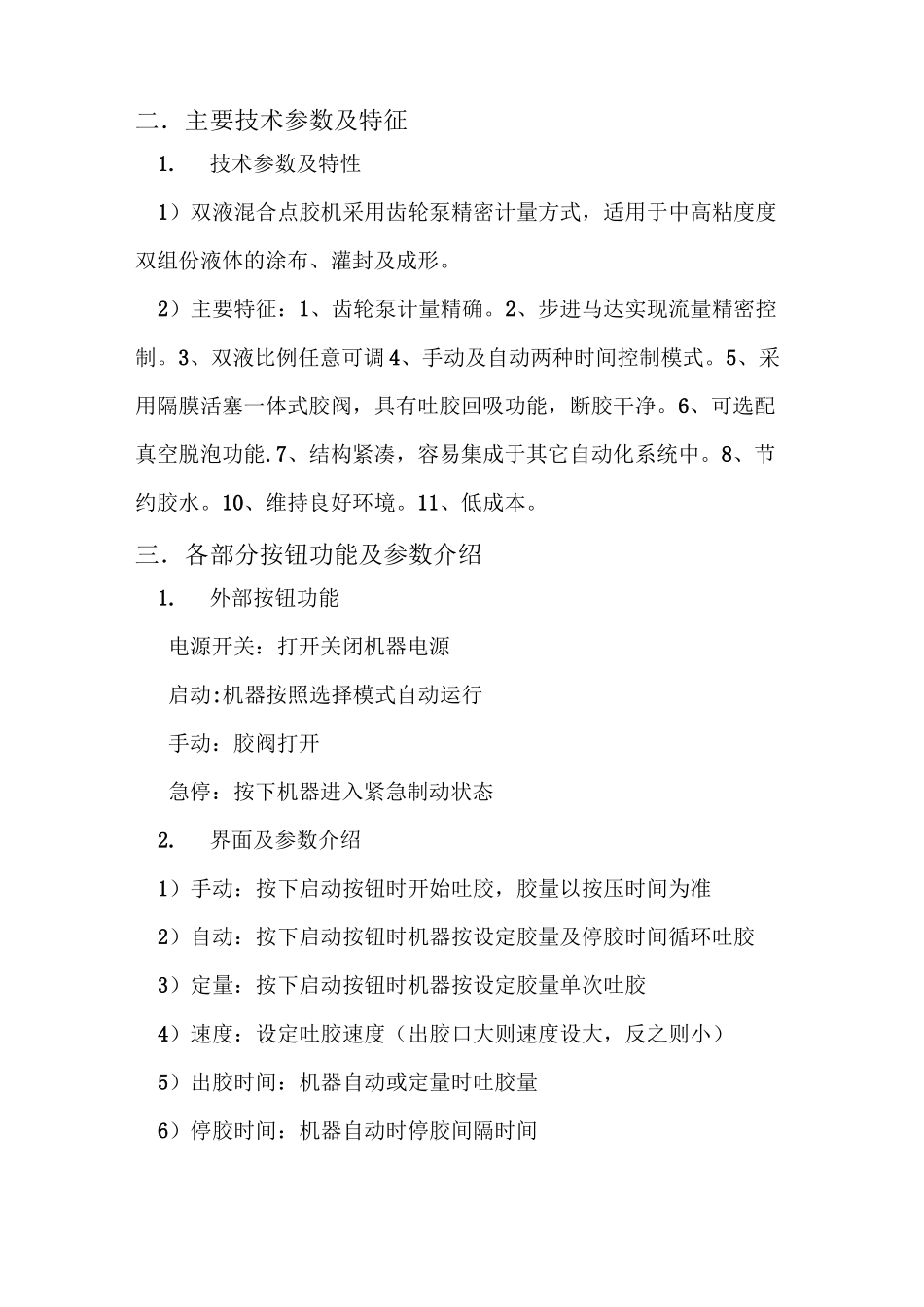

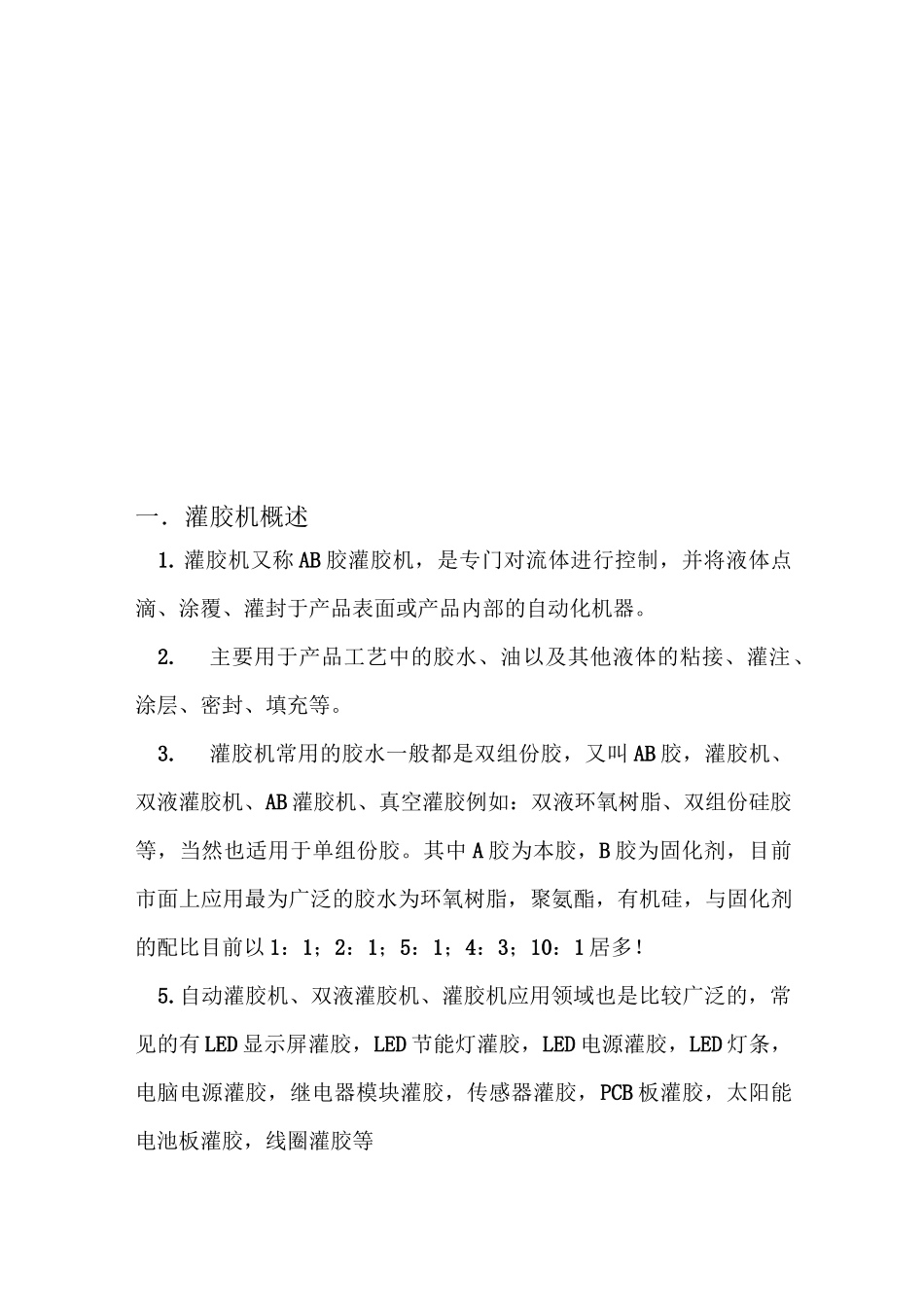

双液灌胶机使用说明书深圳天丰泰科技股份有限公司目录一．灌胶机概述………………………………………1二．主要技术参数及特点…………………………………1三．各部分按钮功能及参数介绍………………………2四．操作流程…………………………………………………2五．配比方式…………………………………………………3六、常见问题及解决方法4七．设备维护保养……………………………………4一．灌胶机概述1.灌胶机又称AB胶灌胶机，是专门对流体进行控制，并将液体点滴、涂覆、灌封于产品表面或产品内部的自动化机器。2.主要用于产品工艺中的胶水、油以及其他液体的粘接、灌注、涂层、密封、填充等。3.灌胶机常用的胶水一般都是双组份胶，又叫AB胶，灌胶机、双液灌胶机、AB灌胶机、真空灌胶例如：双液环氧树脂、双组份硅胶等，当然也适用于单组份胶。其中A胶为本胶，B胶为固化剂，目前市面上应用最为广泛的胶水为环氧树脂，聚氨酯，有机硅，与固化剂的配比目前以1：1；2：1；5：1；4：3；10：1居多！5.自动灌胶机、双液灌胶机、灌胶机应用领域也是比较广泛的，常见的有LED显示屏灌胶，LED节能灯灌胶，LED电源灌胶，LED灯条，电脑电源灌胶，继电器模块灌胶，传感器灌胶，PCB板灌胶，太阳能电池板灌胶，线圈灌胶等二．主要技术参数及特征1.技术参数及特性1）双液混合点胶机采用齿轮泵精密计量方式，适用于中高粘度度双组份液体的涂布、灌封及成形。2）主要特征：1、齿轮泵计量精确。2、步进马达实现流量精密控制。3、双液比例任意可调4、手动及自动两种时间控制模式。5、采用隔膜活塞一体式胶阀，具有吐胶回吸功能，断胶干净。6、可选配真空脱泡功能.7、结构紧凑，容易集成于其它自动化系统中。8、节约胶水。10、维持良好环境。11、低成本。三．各部分按钮功能及参数介绍1.外部按钮功能电源开关：打开关闭机器电源启动:机器按照选择模式自动运行手动：胶阀打开急停：按下机器进入紧急制动状态2.界面及参数介绍1）手动：按下启动按钮时开始吐胶，胶量以按压时间为准2）自动：按下启动按钮时机器按设定胶量及停胶时间循环吐胶3）定量：按下启动按钮时机器按设定胶量单次吐胶4）速度：设定吐胶速度（出胶口大则速度设大，反之则小）5）出胶时间：机器自动或定量时吐胶量6）停胶时间：机器自动时停胶间隔时间*7）A胶倍率：A胶泵运动时的速度*8）B胶倍率：B胶泵运动时的速度*A、B参数为胶水体积与重量比换算得出，需配合调试。5）点胶电机测试：点胶动作测试四．操作流程1、双液灌胶机灌胶前：1）电源气源：接上220V电源，0.5MPA气源；2）胶水储量：查看AB储料罐要有足够的胶水；3）测试：测试吐胶阀门，看阀门是否灵活;测量AB胶的出胶比例，是否为规定的比例，并做好记录。2：双液灌胶机灌胶中：1）混合后的胶水：外观：混合好的胶水外观应该是一致的重量：单词吐胶量应该一致，若出现明显不均匀现象或重量不一致，建议停机检查，生产过程中，每做一定数量的产品，都要注意检查。2）、注意观察AB料液位显示管，做好加料准备；3.双液灌胶机灌胶结束：1）静态混合管清洗：停止吐胶后必须在凝固时间内拆卸并清洗混合管；2）关闭阀门：关闭料桶进气阀；3）关闭电器电源。五、配比方式1.准备A、B两空纸杯先用电子秤称重并记下A、B杯重量。2.将A泵速度设a,B泵速度先置零，设定出胶时间b,启动吐胶按钮用A纸杯接住吐出胶，用电子秤称出A泵吐胶重量。3.将A泵速度置零，B泵速度按照与A胶比例同比设定。启动吐胶按钮用B纸杯接住吐出胶，用电子秤称出B泵吐胶重量。4.以上方式以A、B胶的体积比进行设定，所以测出重量与实际比例有误差，根据B胶重量修正B泵速度。5.测出合适的重量比，将A胶比例设回为a，启动吐胶按钮同时测试A、B胶的重量，修改B泵速度进行微调。6.安装混合器，启动出胶观察混合均匀度。六、常见问题及解决方法灌胶机最常遇到的问题是阀门问题，下列为解决胶阀使用时经常发生的问题的有效方法1、胶阀滴漏：此种情形经常发生于胶阀关闭以后。95%的此种情形是因为使用的针头口径太小所致。太小的针头会影响液体的流动造成背压，结果导致胶阀关闭后不久形成滴漏的现象，过小的针头也会影响胶...
