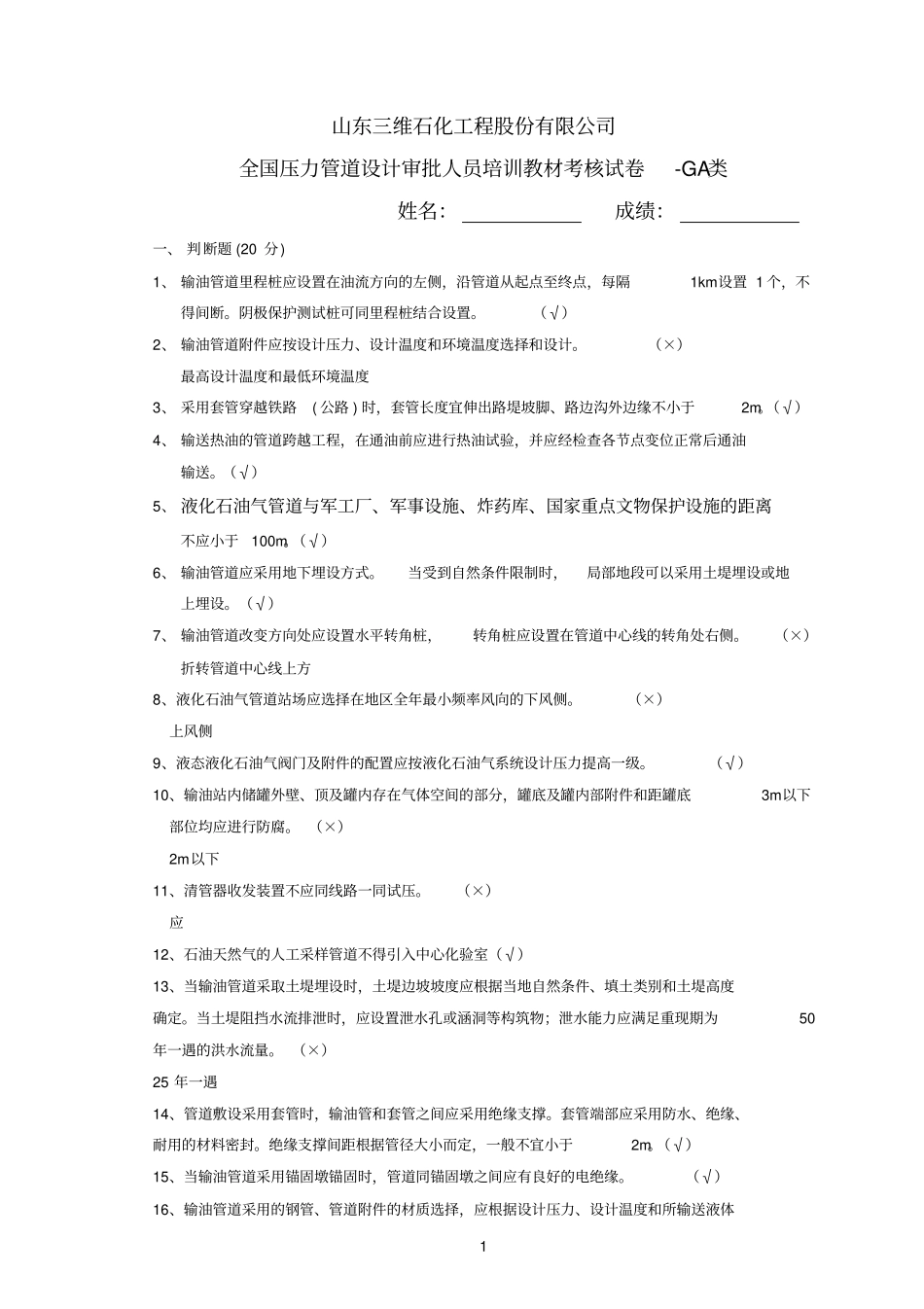

1山东三维石化工程股份有限公司全国压力管道设计审批人员培训教材考核试卷-GA类姓名：成绩：一、判断题(20分)1、输油管道里程桩应设置在油流方向的左侧，沿管道从起点至终点，每隔1km设置1个，不得间断。阴极保护测试桩可同里程桩结合设置。（√）2、输油管道附件应按设计压力、设计温度和环境温度选择和设计。（×）最高设计温度和最低环境温度3、采用套管穿越铁路(公路)时，套管长度宜伸出路堤坡脚、路边沟外边缘不小于2m。（√）4、输送热油的管道跨越工程，在通油前应进行热油试验，并应经检查各节点变位正常后通油输送。（√）5、液化石油气管道与军工厂、军事设施、炸药库、国家重点文物保护设施的距离不应小于100m。（√）6、输油管道应采用地下埋设方式。当受到自然条件限制时，局部地段可以采用土堤埋设或地上埋设。（√）7、输油管道改变方向处应设置水平转角桩，转角桩应设置在管道中心线的转角处右侧。（×）折转管道中心线上方8、液化石油气管道站场应选择在地区全年最小频率风向的下风侧。（×）上风侧9、液态液化石油气阀门及附件的配置应按液化石油气系统设计压力提高一级。（√）10、输油站内储罐外壁、顶及罐内存在气体空间的部分，罐底及罐内部附件和距罐底3m以下部位均应进行防腐。（×）2m以下11、清管器收发装置不应同线路一同试压。（×）应12、石油天然气的人工采样管道不得引入中心化验室（√）13、当输油管道采取土堤埋设时，土堤边坡坡度应根据当地自然条件、填土类别和土堤高度确定。当土堤阻挡水流排泄时，应设置泄水孔或涵洞等构筑物；泄水能力应满足重现期为50年一遇的洪水流量。（×）25年一遇14、管道敷设采用套管时，输油管和套管之间应采用绝缘支撑。套管端部应采用防水、绝缘、耐用的材料密封。绝缘支撑间距根据管径大小而定，一般不宜小于2m。（√）15、当输油管道采用锚固墩锚固时，管道同锚固墩之间应有良好的电绝缘。（√）16、输油管道采用的钢管、管道附件的材质选择，应根据设计压力、设计温度和所输送液体2的物理化学性质等因素，经技术经济比较后确定。（√）17、液态液化石油气管道站场内严禁设置地下和半地下建构筑物，地下管沟必须填充干砂。（√）18、输油管道试压介质应采用水。在人烟稀少、寒冷、严重缺水地区，可酌情采用气体作为试压介质，但管材必须满足止裂要求，试压时必须采取防爆安全措施。（√）19、清管器收发筒上的快开盲板，不应正对距离小于或等于80m的居住区或建构筑物区。（×）60m20、清管扫线应设临时清管器收发设施和放空口，不应使用站内设施。（√）二、填空题(30分)1、输油管道在平面转角较小或地形起伏不大的情况下，首先应采用弹性弯曲，其曲率半径不宜小于钢管外直径的1000倍。采用热煨弯管时，其曲率半径不宜小于5倍管子外直径，且应满足清管器或检测器顺利通过的要求。2、输油管道沿线应设置里程桩、转角桩、阴极保护测试桩和警示牌等永久性标志。3、管道的阴极保护方法有：强制电流阴极保护、牺牲阳极保护。4、安装于通清管器管道的阀门应选择直通型，不通清管器的阀门可选用缩径型。在防火区内关键部位使用的阀门，应具有耐火性能。5、压缩机进口管道上应设置过滤器，出口管道上应设置止回阀和安全阀，进出口管道之间应设置旁通管及旁通阀。6、管道焊缝用采用无损检测进行检验，首选射线探伤和超声波探伤。7、埋地输气管道与电力、通信电缆交叉时，其垂直净距不应小于0.5m。8、输气管道试压前采用清管器进行清管，并不应小于2次。9、采用无套管的穿越管段，距管顶以上500mm处应设置警示带。10、采用套管穿越铁路(公路)时，钢制套管外径应比输送管道直径大100～300mm。钢筋混凝土套管采用人工顶管施工方法时，套管内直径不宜小于1m。11、大型穿越管道若有接地或独立采用牺牲阳极保护，管段两端宜设置绝缘接头。12、大型跨越管道工程宜在两端设置截断阀。13、输油管道保温层的结构由防腐层、隔热层和保护层组成。14、油气管道外壁防腐蚀技术主要是外壁防腐绝缘层加阴极保护联合防腐措施。15、当输油管道直径大于DN500以上，且清管器总重超过45kg时，宜配备提升设施。三、选择题(30分)1、采用射线探伤...
