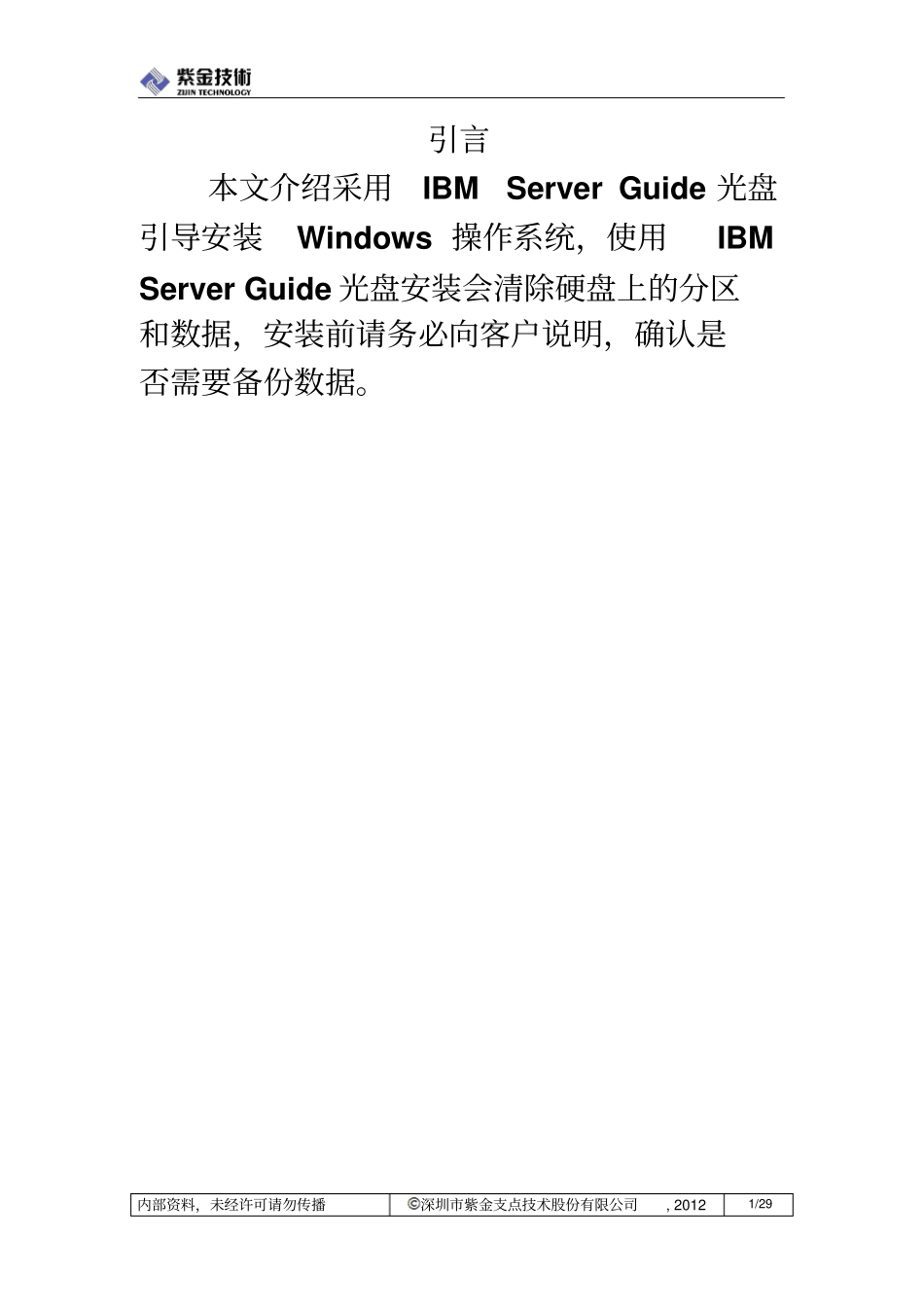

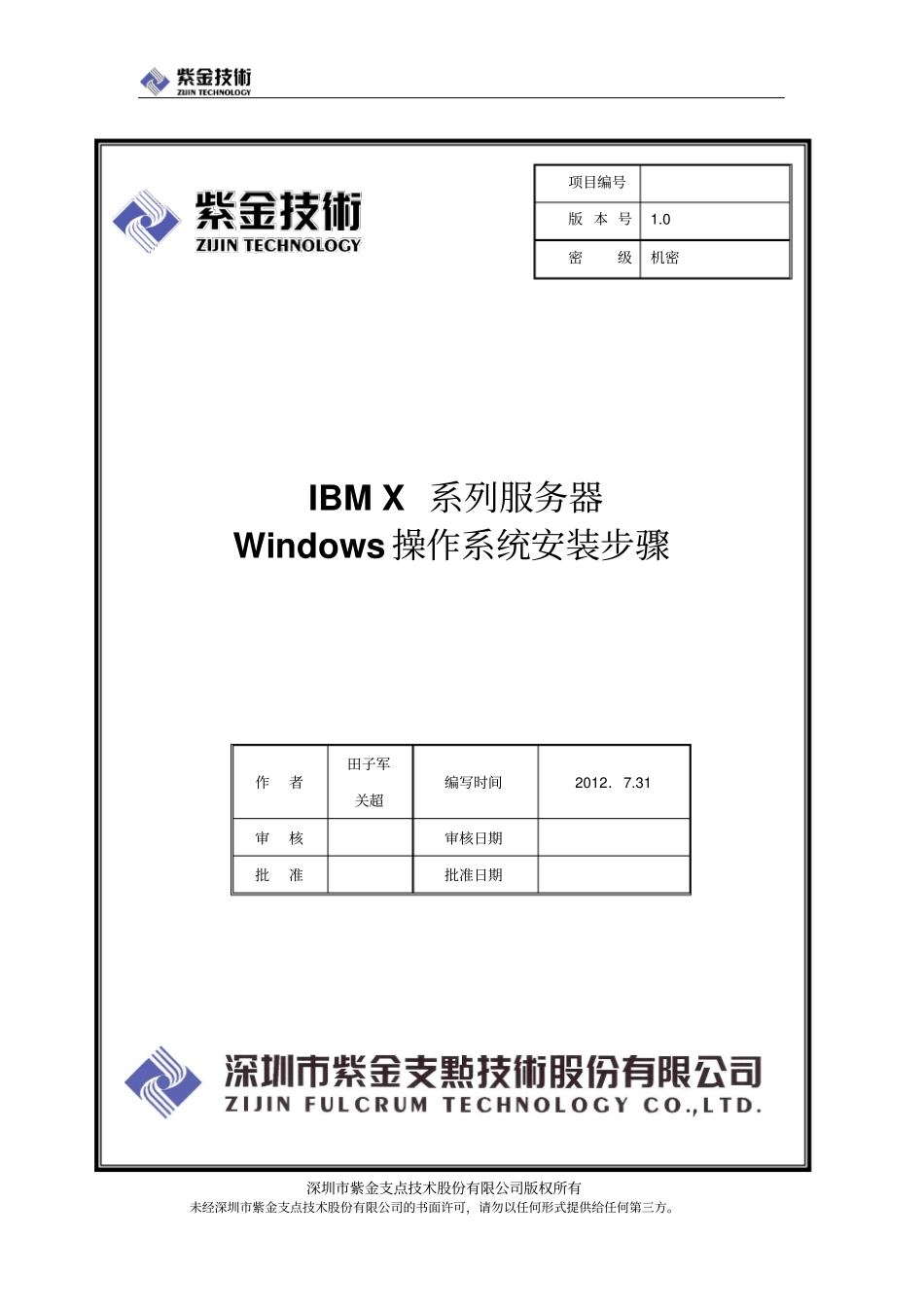

深圳市紫金支点技术股份有限公司版权所有未经深圳市紫金支点技术股份有限公司的书面许可，请勿以任何形式提供给任何第三方。IBMX系列服务器Windows操作系统安装步骤项目编号版本号1.0密级机密作者田子军关超编写时间2012．7.31审核审核日期批准批准日期内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20121/29引言本文介绍采用IBMServerGuide光盘引导安装Windows操作系统，使用IBMServerGuide光盘安装会清除硬盘上的分区和数据，安装前请务必向客户说明，确认是否需要备份数据。内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20122/29一、工具准备IBMServerGuide光盘一张，windows操作系统安装光盘一套（以windows2003为例），IBMServeRAIDManager安装光盘一张。需要注意的是，根据服务器型号不同，所需要的IBMServerGuide光盘版本也不同，下面给出两者对应关系，请根据服务器型号选择合适版本。ServerGuide版本及机型对应关系.xls二、具体安装步骤1、设置服务器从光驱启动，开机按F1-startup进行设置。2、用ServerGuideCD光盘启动服务器,光盘启动后，显示如下画面选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择English）内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20123/293、选择键盘布局以及国家或地区画面，在这里全部选择UnitedStates，然后点击Next4、出现许可协议界面，阅读许可协议内容，点击Iaccept继续即可内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20124/29中文用户可以在Language选项中选择Chinese阅读中文协议5、查看概述了解ServerGuide功能，请在使用前仔细查看相关使用说明，点击Next继续内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20125/296、在这里可以选择要安装的操作系统，选择后点击Next7、列表显示接下来将要做的配置，目前提示要设置日期和时间，点击Next内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20126/298、设置正确的日期和时间后点击Next内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20127/299、当出现清除硬盘信息界面时，请根据需要选择，如果需要保留已有的阵列信息，请选择Skipthistask，但硬盘上的数据和分区仍然会被清除掉，选择clearallhard⋯会直接清除阵列及硬盘信息，如无特殊要求，我们一般选择第二项clearallharddiskdrivesandrestoreservraidtodefaults，选择后点击Next继续内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20128/2910、删除分区完成后服务器会重新启动，不要取出ServerGuide光盘,服务器重启后,会自动继续下面步骤内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,20129/2911、显示分区清除完成点击Next继续接下来提示更新阵列卡微码（只有光盘中微码版本高于阵列卡微码版本时才会出现该步骤）内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,201210/2912、要选择升级（Update）,否则只能退回,就无法使用该版本的ServerGuideCD了升级后服务器会再次重启.可以看到版本已经升级到V5.2-0[15411]（示例）内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,201211/2913、点击Next进入ServeRaid阵列控制器配置界面这里建议选择Customconfiguration方式配置，点击Next接着可以选择阵列级别内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,201212/29根据客户要求选择RAID1或者是RAID5，一般两块硬盘做RAID1，三块及以上硬盘选RAID5，这里以RAID1为例，选好阵列级别后点击Next，接下来可以在内部资料，未经许可请勿传播深圳市紫金支点技术股份有限公司,201213/29右边视图中选择参与RAID1阵列的物理硬盘,将两块可用硬盘打勾。同样此处仍可选高级设置（Advancedsettings）更改逻辑盘容量,初始化方式等，但一般不需要修改。确认配置好阵列后,点击Next出现如下摘要界面注意:Hotspare处出现的No提示,是由于未配置热备份磁盘,属正常现象，点击Apply应用内部资料，未经许可请勿传播深圳市紫金支点技...
