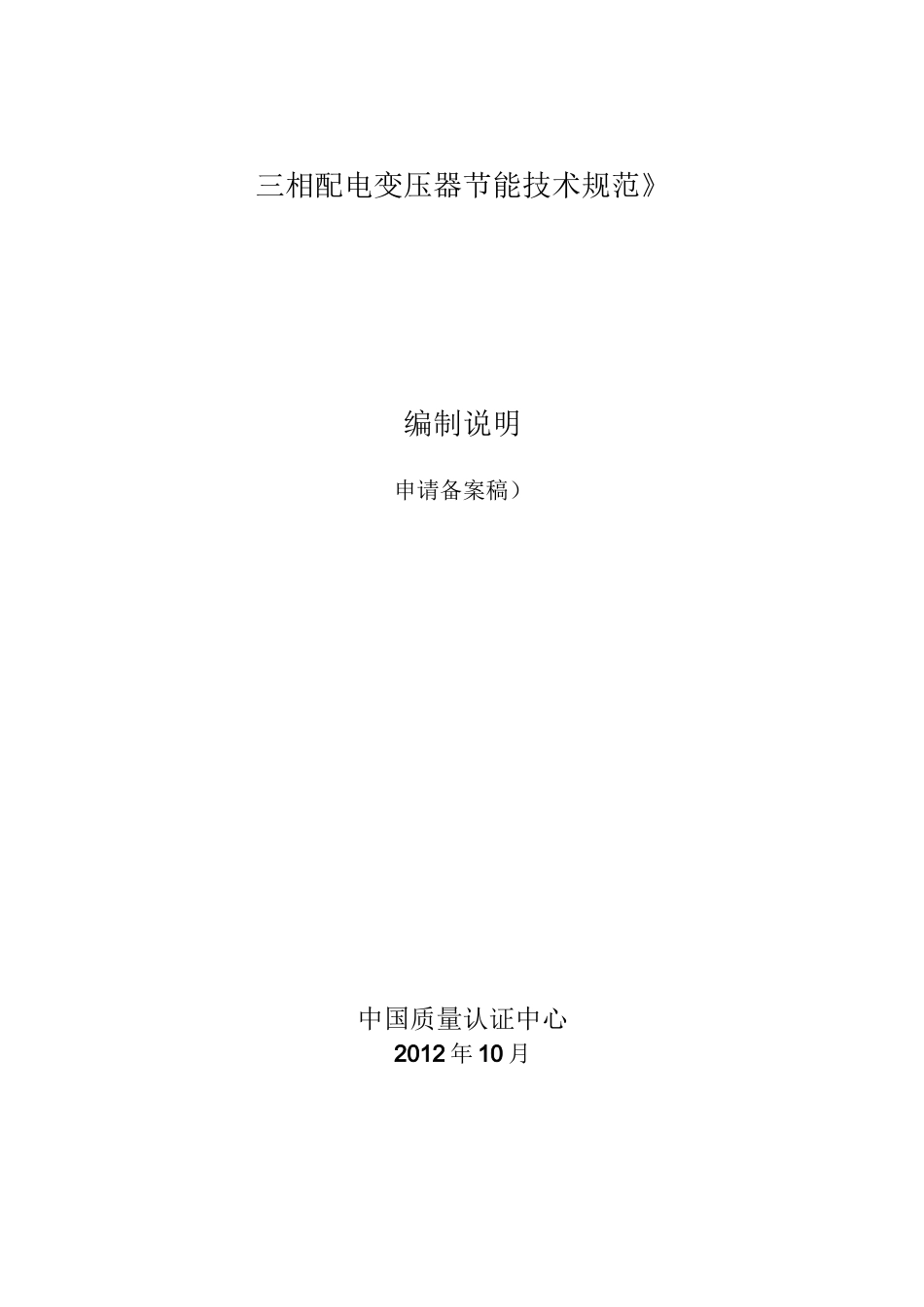

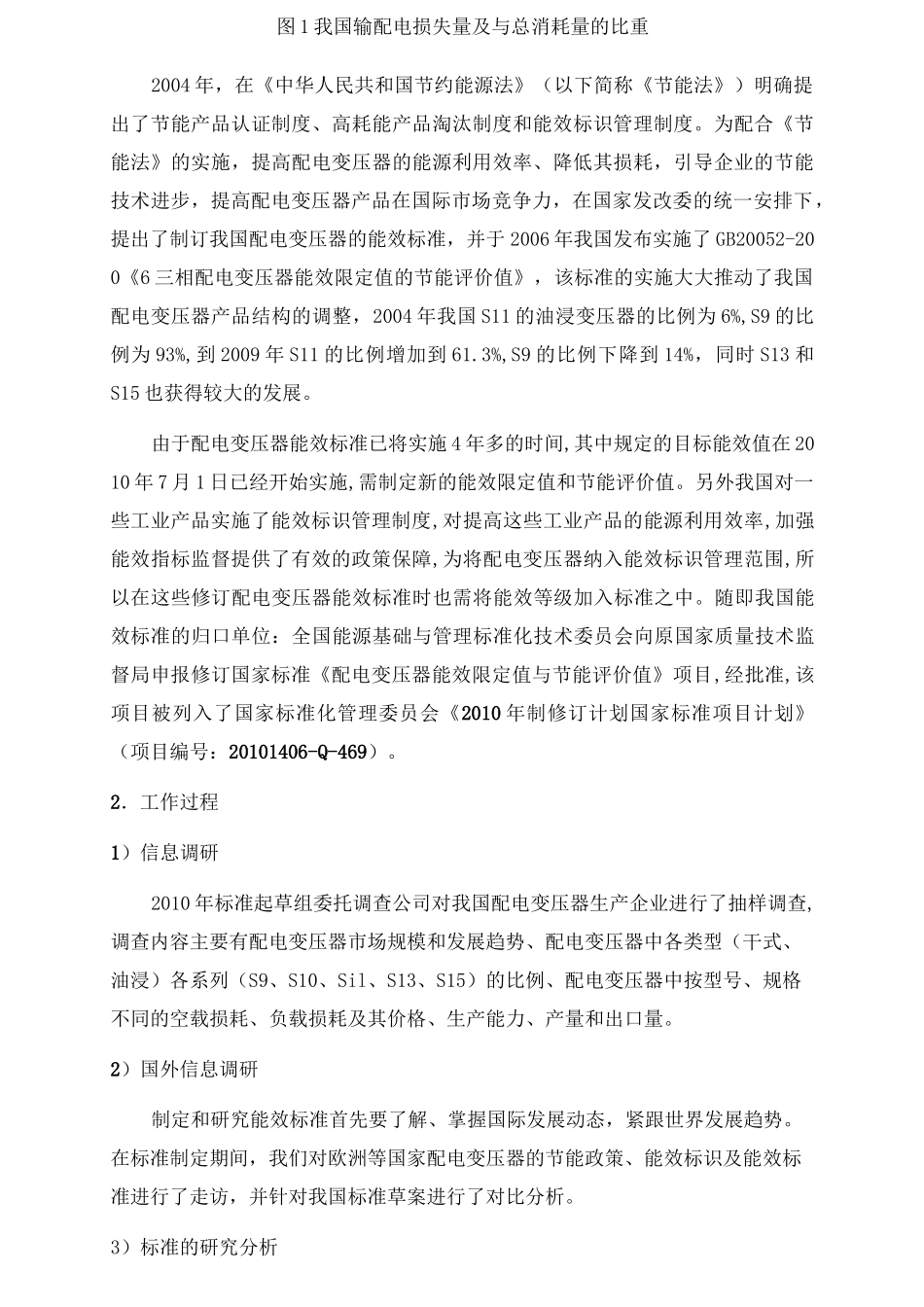

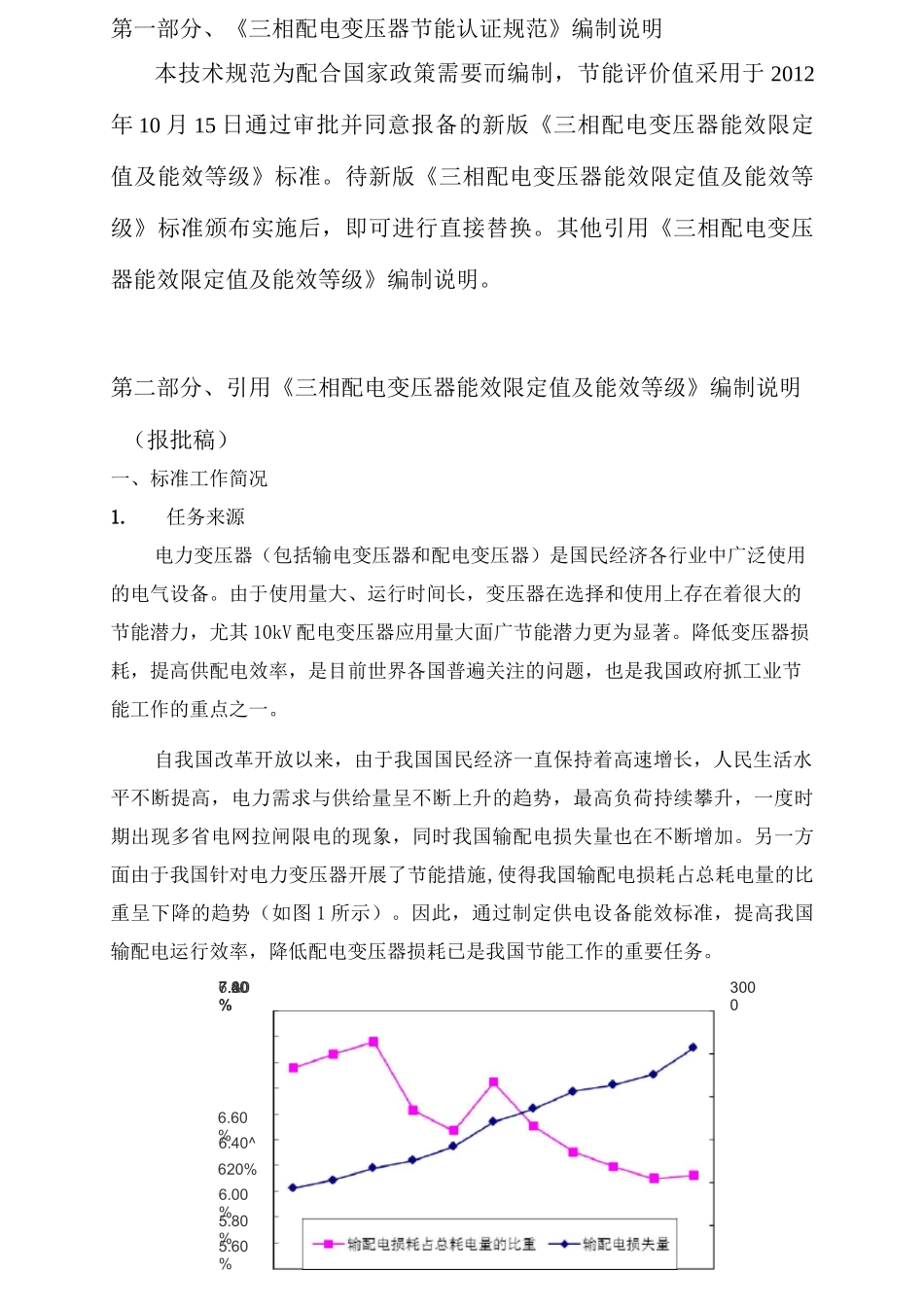

三相配电变压器节能技术规范》编制说明申请备案稿）中国质量认证中心2012年10月7.40%第一部分、《三相配电变压器节能认证规范》编制说明本技术规范为配合国家政策需要而编制，节能评价值采用于2012年10月15日通过审批并同意报备的新版《三相配电变压器能效限定值及能效等级》标准。待新版《三相配电变压器能效限定值及能效等级》标准颁布实施后，即可进行直接替换。其他引用《三相配电变压器能效限定值及能效等级》编制说明。第二部分、引用《三相配电变压器能效限定值及能效等级》编制说明（报批稿）一、标准工作简况1.任务来源电力变压器（包括输电变压器和配电变压器）是国民经济各行业中广泛使用的电气设备。由于使用量大、运行时间长，变压器在选择和使用上存在着很大的节能潜力，尤其10kV配电变压器应用量大面广节能潜力更为显著。降低变压器损耗，提高供配电效率，是目前世界各国普遍关注的问题，也是我国政府抓工业节能工作的重点之一。自我国改革开放以来，由于我国国民经济一直保持着高速增长，人民生活水平不断提高，电力需求与供给量呈不断上升的趋势，最高负荷持续攀升，一度时期出现多省电网拉闸限电的现象，同时我国输配电损失量也在不断增加。另一方面由于我国针对电力变压器开展了节能措施,使得我国输配电损耗占总耗电量的比重呈下降的趋势（如图1所示）。因此，通过制定供电设备能效标准，提高我国输配电运行效率，降低配电变压器损耗已是我国节能工作的重要任务。7.20%7.00%6.&0%6.60%6.40^620%6.00%5.80%5.60%2门站3000图1我国输配电损失量及与总消耗量的比重2004年，在《中华人民共和国节约能源法》（以下简称《节能法》）明确提出了节能产品认证制度、高耗能产品淘汰制度和能效标识管理制度。为配合《节能法》的实施，提高配电变压器的能源利用效率、降低其损耗，引导企业的节能技术进步，提高配电变压器产品在国际市场竞争力，在国家发改委的统一安排下，提出了制订我国配电变压器的能效标准，并于2006年我国发布实施了GB20052-200《6三相配电变压器能效限定值的节能评价值》，该标准的实施大大推动了我国配电变压器产品结构的调整，2004年我国S11的油浸变压器的比例为6%,S9的比例为93%,到2009年S11的比例增加到61.3%,S9的比例下降到14%，同时S13和S15也获得较大的发展。由于配电变压器能效标准已将实施4年多的时间,其中规定的目标能效值在2010年7月1日已经开始实施,需制定新的能效限定值和节能评价值。另外我国对一些工业产品实施了能效标识管理制度,对提高这些工业产品的能源利用效率,加强能效指标监督提供了有效的政策保障,为将配电变压器纳入能效标识管理范围,所以在这些修订配电变压器能效标准时也需将能效等级加入标准之中。随即我国能效标准的归口单位：全国能源基础与管理标准化技术委员会向原国家质量技术监督局申报修订国家标准《配电变压器能效限定值与节能评价值》项目,经批准,该项目被列入了国家标准化管理委员会《2010年制修订计划国家标准项目计划》（项目编号：20101406-Q-469）。2．工作过程1）信息调研2010年标准起草组委托调查公司对我国配电变压器生产企业进行了抽样调查,调查内容主要有配电变压器市场规模和发展趋势、配电变压器中各类型（干式、油浸）各系列（S9、S10、Sil、S13、S15）的比例、配电变压器中按型号、规格不同的空载损耗、负载损耗及其价格、生产能力、产量和出口量。2）国外信息调研制定和研究能效标准首先要了解、掌握国际发展动态，紧跟世界发展趋势。在标准制定期间，我们对欧洲等国家配电变压器的节能政策、能效标识及能效标准进行了走访，并针对我国标准草案进行了对比分析。3）标准的研究分析在掌握行业和产品数据后，标准主要起草单位又对配电变压器能效标准的各能效指标的确定、经济可行性做了分析研究，通过对寿命周期成本的计算，在现有可行技术下进一步降低配电变压器空载损耗，除了对配电变压器用户具有较好的节能效果和经济效益，同时也具有巨大的社会和经济效益。4）标准起草组工作会议中国标准化研究院于2010年9月8日在北京召开了“三相配电变压器能效标准”修订项目启动会。参加会议的有中国标准化研...
