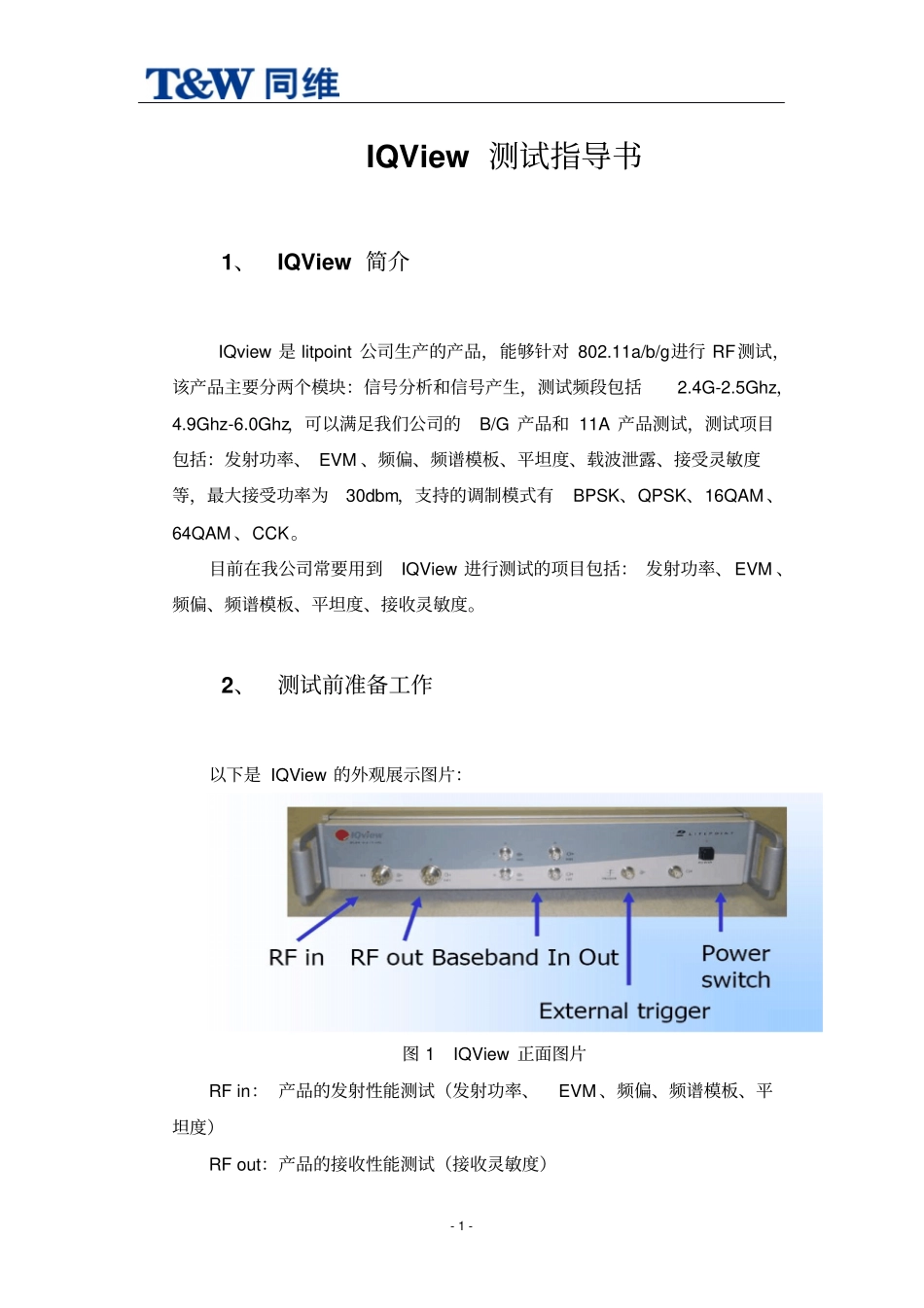

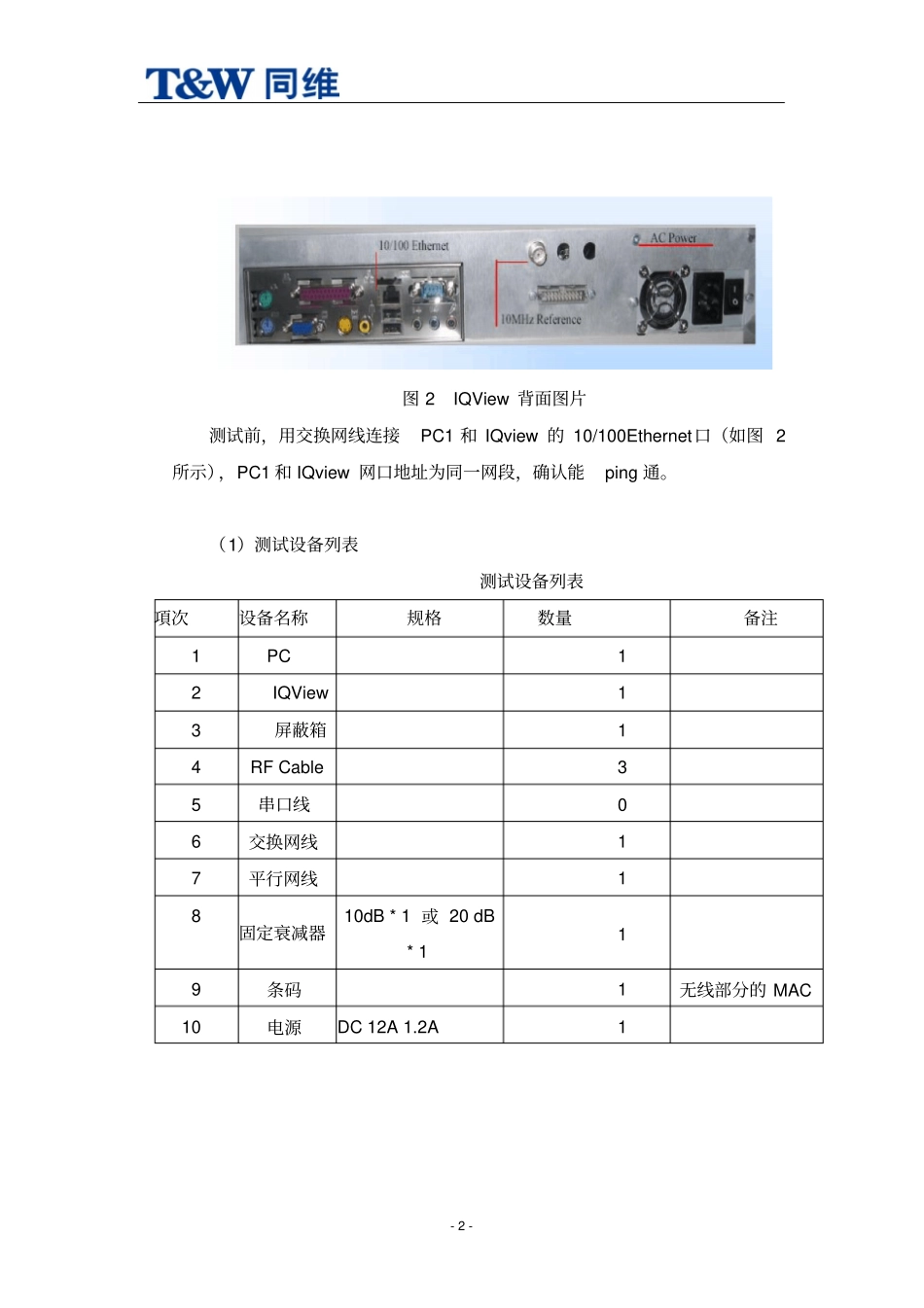

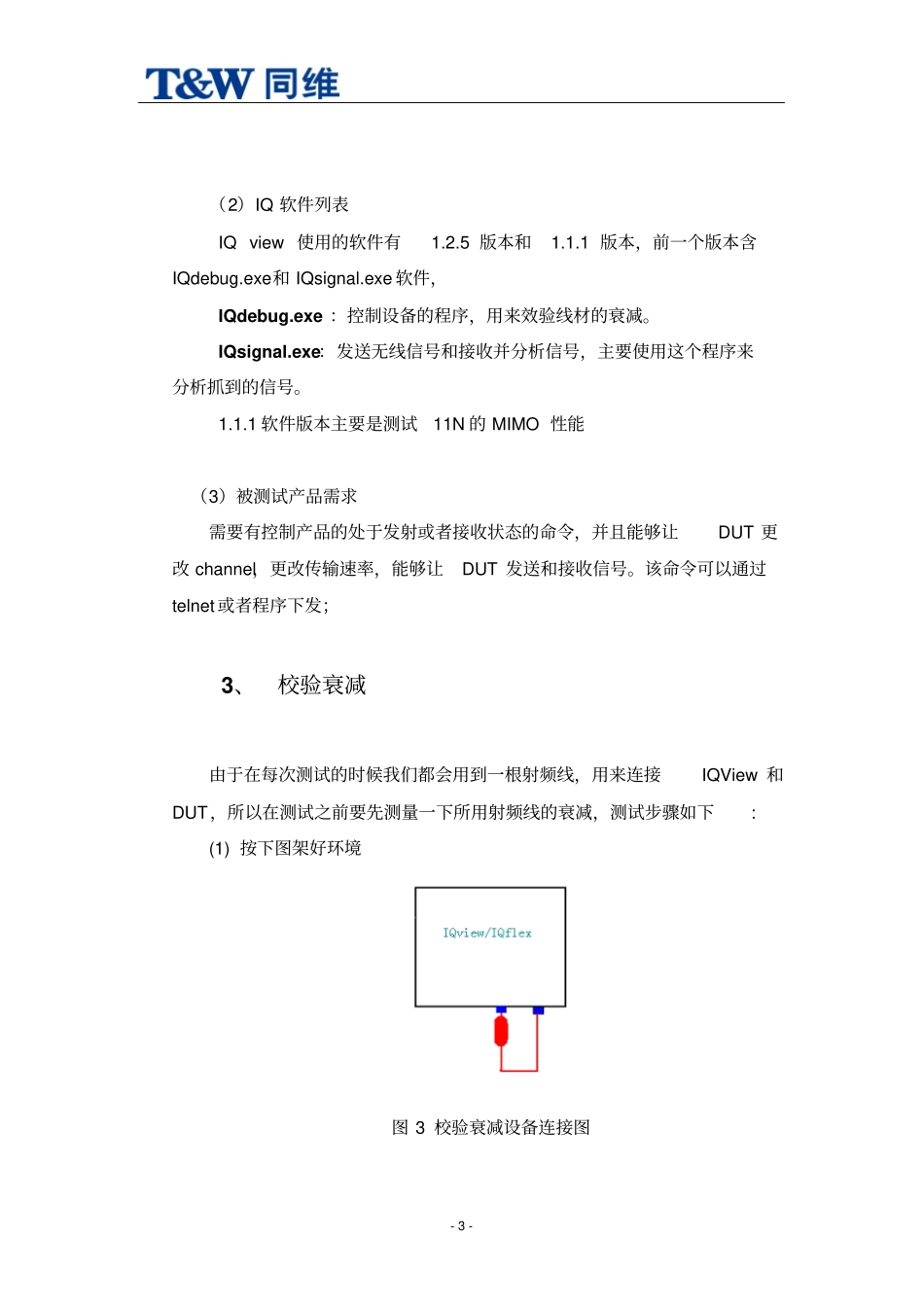

-1-IQView测试指导书1、IQView简介IQview是litpoint公司生产的产品，能够针对802.11a/b/g进行RF测试，该产品主要分两个模块：信号分析和信号产生，测试频段包括2.4G-2.5Ghz，4.9Ghz-6.0Ghz，可以满足我们公司的B/G产品和11A产品测试，测试项目包括：发射功率、EVM、频偏、频谱模板、平坦度、载波泄露、接受灵敏度等，最大接受功率为30dbm，支持的调制模式有BPSK、QPSK、16QAM、64QAM、CCK。目前在我公司常要用到IQView进行测试的项目包括：发射功率、EVM、频偏、频谱模板、平坦度、接收灵敏度。2、测试前准备工作以下是IQView的外观展示图片：图1IQView正面图片RFin：产品的发射性能测试（发射功率、EVM、频偏、频谱模板、平坦度）RFout：产品的接收性能测试（接收灵敏度）-2-图2IQView背面图片测试前，用交换网线连接PC1和IQview的10/100Ethernet口（如图2所示），PC1和IQview网口地址为同一网段，确认能ping通。（1）测试设备列表测试设备列表項次设备名称规格数量备注1PC12IQView13屏蔽箱14RFCable35串口线06交换网线17平行网线18固定衰减器10dB*1或20dB*119条码1无线部分的MAC10电源DC12A1.2A1-3-（2）IQ软件列表IQview使用的软件有1.2.5版本和1.1.1版本，前一个版本含IQdebug.exe和IQsignal.exe软件，IQdebug.exe：控制设备的程序，用来效验线材的衰减。IQsignal.exe：发送无线信号和接收并分析信号，主要使用这个程序来分析抓到的信号。1.1.1软件版本主要是测试11N的MIMO性能（3）被测试产品需求需要有控制产品的处于发射或者接收状态的命令，并且能够让DUT更改channel，更改传输速率，能够让DUT发送和接收信号。该命令可以通过telnet或者程序下发；3、校验衰减由于在每次测试的时候我们都会用到一根射频线，用来连接IQView和DUT，所以在测试之前要先测量一下所用射频线的衰减，测试步骤如下:(1)按下图架好环境图3校验衰减设备连接图-4-（2）启动IQdebug.exe可以看到如下界面,图4IQDebug软件界面位置1：填入IQView的IP：192.168.100.254，点击Connect，如果连接成功会在界面的右端显示connected字样。每次测试之前要先点击一下Reset按钮，让IQView复位一下。位置2：默认选择的是Monitor（default），这里我们选择control，位置3/8:3和8处分别选择VSGON2和VSAON1选项位置4/6:4和6处填入要测试信道的中心频率位置5:5处填入发射信号功率（一般填入-10dBm便于计算）位置7:7处填入图中所示选项。-5-（3）各项参数配置好后按如下界面量出线材衰减。用5处的值（IQView发射出来的信号功率）减去9处的值（IQView接收到的信号的功率）就是线材的衰减。此处为-10dBm-（-14.7dBm）=4.7dB，4.7dB即为射频线的衰减。另外，需要注意，在测试中我们一般要在射频线上加上10dB或20dB的衰减以保护IQView设备，防止DUT发射信号太大损坏设备。4、发射测试测试环境如下所示图5发射测试设备连接图-6-（1）按照环境图架好环境，确定有PING到device和IQview：192.168.1.1，192.168.100.254（这里的IP地址依据实际情况而定）（2）然后通过产品的控制软件，选定一个channel和rate，发送信号。（3）打开IQsignal.exe，显示如下界面图6IQSignalVectorSignalAnalyzer软件界面位置1：选择channel，注意要和产品设置的channel一致位置2：填入外部的线材衰减-7-位置3：选择signaltrigger位置4：显示EVM测试结果位置5：显示功率测试结果位置6：显示频偏测试结果位置7：选择不同的测试项目，针对不同的标准我们选择不同的选项，802.11b选择Symbolconst和SpectrumMask802.11a/g选择SpectralFlatness和SpectrumMask，选SymbolConst可以读出EVM(4)，Power(5),FreqErr(6)及星座图，选择SpectralFlatness可以读出EVM(4)，Power(5),FreqErr(6)及平坦度。位置8：AnalyzeA/G和AnalyzeB一般要全选，如果我们只选一项，例如选择AnalyzeA/G，那么我们在测试B模的信号时测试出来的数据会不准确，或者根本就测不出。另外，测试发射时，这里要选择RFInput位置9：设置完成后，点击AutoRange按钮接收DUT发出的信号，这里可以通过选择cont或是single来设定是单次捕捉信号还是来连续捕捉信号。平坦度（SpectralFlatness）平坦度要求...
