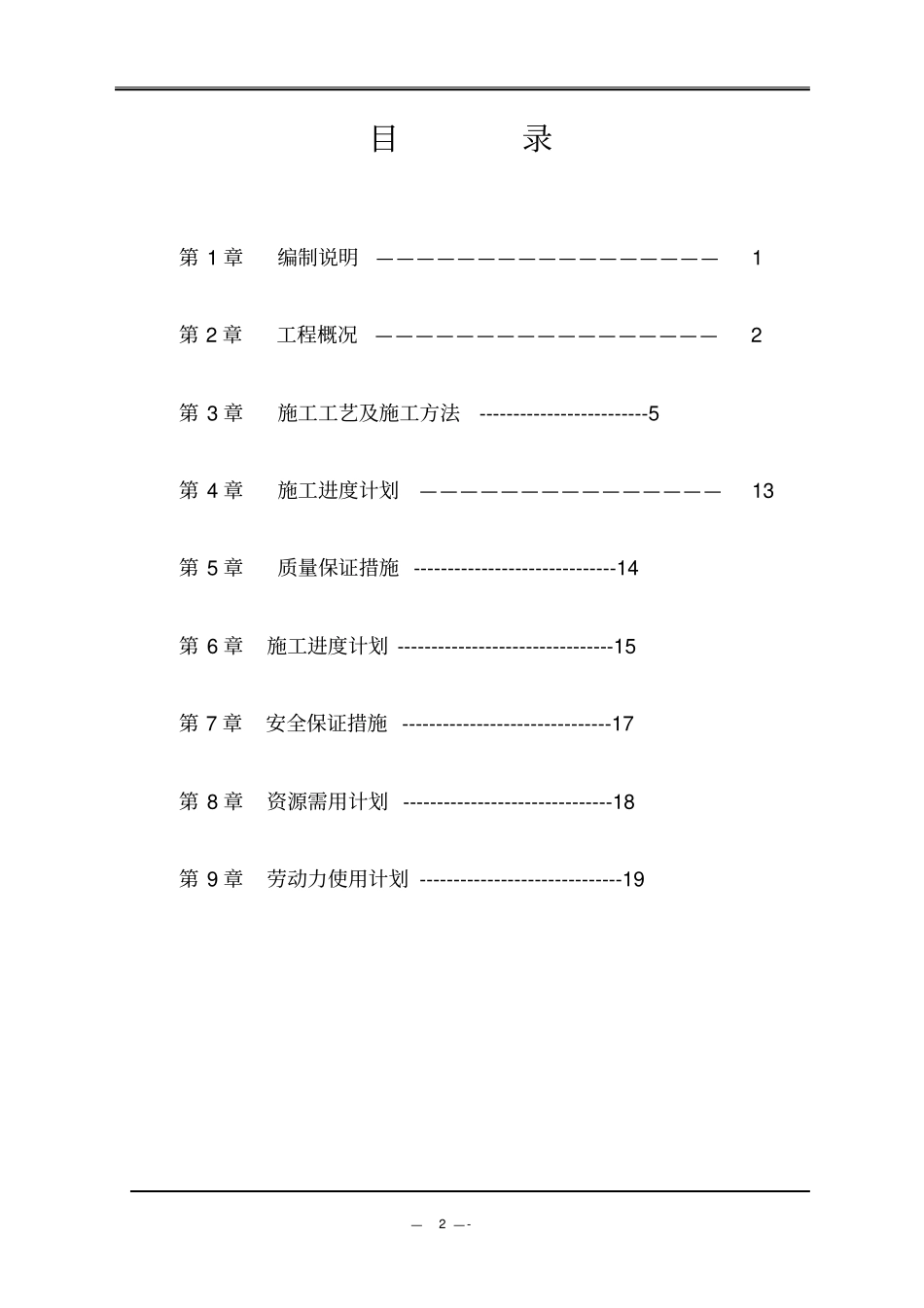

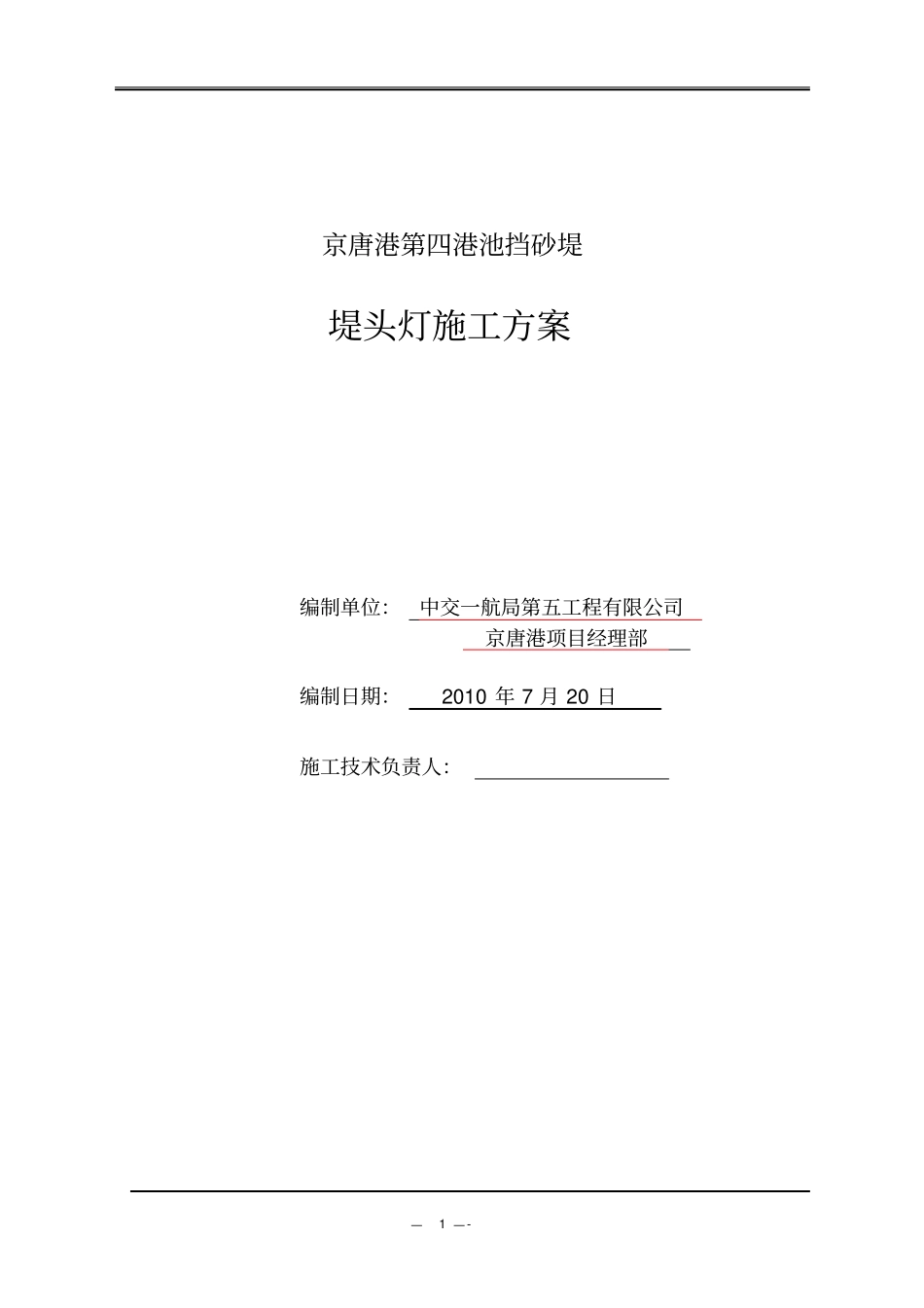

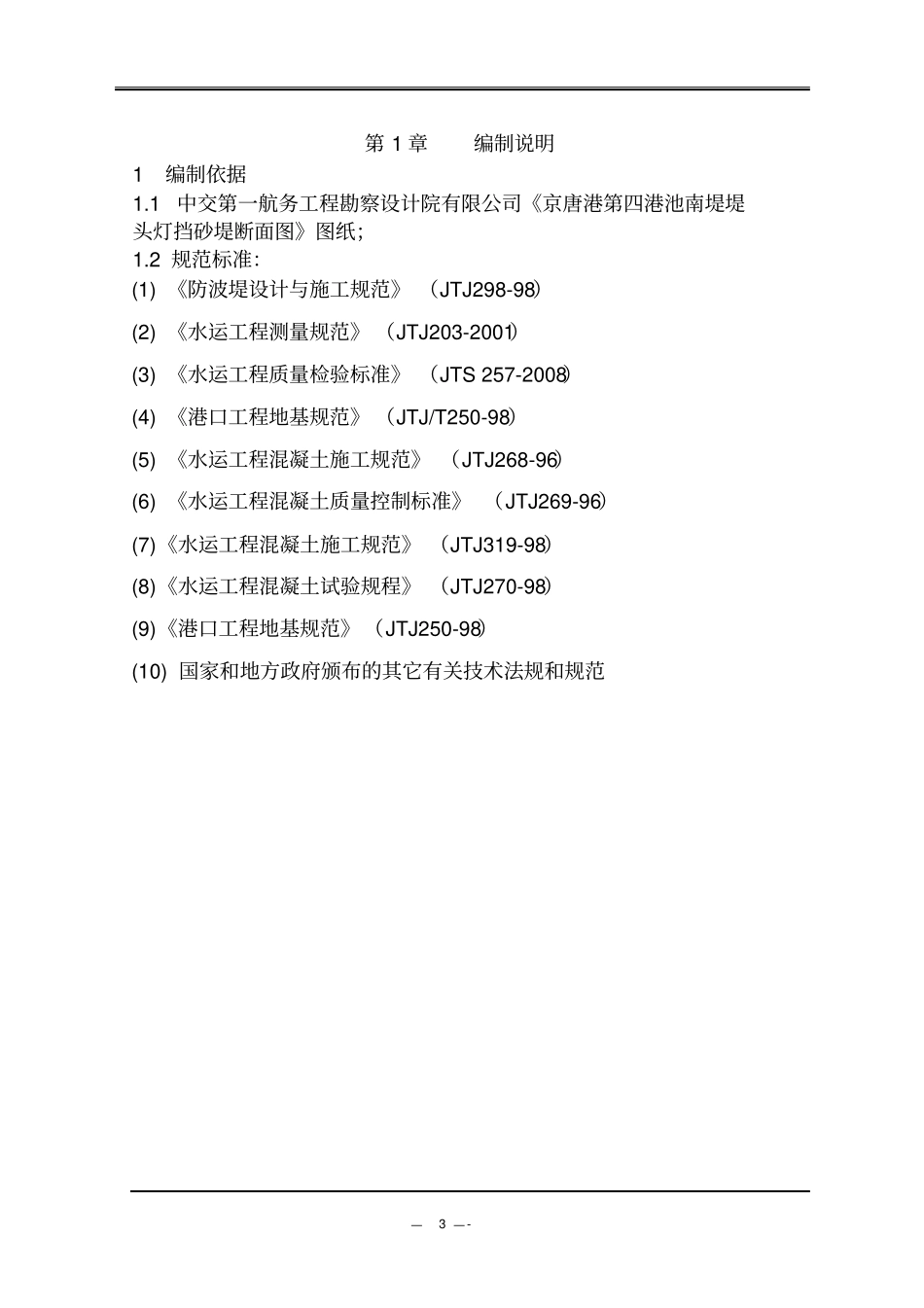

—1—-京唐港第四港池挡砂堤堤头灯施工方案编制单位：中交一航局第五工程有限公司京唐港项目经理部编制日期：2010年7月20日施工技术负责人：—2—-目录第1章编制说明—————————————————1第2章工程概况—————————————————2第3章施工工艺及施工方法-------------------------5第4章施工进度计划———————————————13第5章质量保证措施------------------------------14第6章施工进度计划--------------------------------15第7章安全保证措施-------------------------------17第8章资源需用计划-------------------------------18第9章劳动力使用计划------------------------------19—3—-第1章编制说明1编制依据1.1中交第一航务工程勘察设计院有限公司《京唐港第四港池南堤堤头灯挡砂堤断面图》图纸；1.2规范标准：(1)《防波堤设计与施工规范》（JTJ298-98）(2)《水运工程测量规范》（JTJ203-2001）(3)《水运工程质量检验标准》（JTS257-2008）(4)《港口工程地基规范》（JTJ/T250-98）(5)《水运工程混凝土施工规范》（JTJ268-96）(6)《水运工程混凝土质量控制标准》（JTJ269-96）(7)《水运工程混凝土施工规范》（JTJ319-98）(8)《水运工程混凝土试验规程》（JTJ270-98）(9)《港口工程地基规范》（JTJ250-98）(10)国家和地方政府颁布的其它有关技术法规和规范—4—-第2章工程概况1．工程概况京唐港区第四港池挡砂堤工程在挡砂堤南堤S0+525堤顶上设置1个堤头灯，堤头灯基础为现浇混凝土结构，堤头灯基础底标高为+2.7m,顶标高为+6.3m，堤头灯基础平面尺寸为4.3m*4.3m*3.6m(长*宽*高)，为后续安装堤头灯需要，现浇堤头灯基础前需在基础顶面预埋24个M24地角螺栓，堤头灯基础轴线以南堤轴线为准，南堤S0+525处基础北边线距南堤轴线2.281m，为保证堤头灯基础结构稳定，在堤头灯对应南堤断面位置，南堤内侧及外侧安装4t堤顶块作为压脚块，堤头灯基础南侧安装4t堤顶块和素混凝土方块做成堤头灯台阶，堤头灯基础设置接地极。2.主要工程数量序号工程项目单位数量1现浇混凝土C30（F250）m366.562预制方块C30（F250）素混凝土m34.23C10垫层混凝土m32.54钢筋加工安装t2.175安装4t改型方块块3986抛理10-200kg块石m3现场实测断面计量7堤身4t扭王字块拆除及安装块现场鉴证8安装M24地脚螺栓个2494t改型方块钻孔（孔深35cm，孔径φ20）个3—5—-104t改型方块栽φ16吊环个311安装φ16镀锌圆钢接地极m12124t扭王字块安装块现场鉴证第3章施工工艺及施工方法1．施工工艺总流程堤头灯施工位置测量定位→堤头灯内外侧压脚位置护底抛填→堤头灯内外侧压脚4T改型方块安装→堤头灯位置堤顶及内侧护面块体拆除→堤顶补抛石料至设计标高+2.6m，内侧按1:1放坡抛石→外侧护面块体补安至堤顶→堤顶基础整平并铺设10cmC10素混凝土垫层→钢筋绑扎→安装M24地脚螺栓→模板支立及接地极安装→浇筑混凝土→模板拆除→内侧补抛石料并理坡达到设计要求→安装内侧坡面4t扭王字块。2．施工工艺及施工方法2.1堤头灯外侧压脚位置护底抛填堤头灯外侧护底块石补抛采用自航铁驳将石料自出石码头运至施工区域，测量人员用GPS在自航铁驳上施工定位，抛石人员按照设计图纸进行抛填施工，直到满足设计要求。2.2堤头灯内外侧压脚4T改型方块安装4t改型方块由自航铁驳运至施工现场进行安装，堤头灯施工使用4t改型方块为预制场剩余块体和旧堤拆除剩余块体，具体施工数量以现场计量为准，4t改型方块安装前需在改型方块钻孔（孔深35cm，孔—6—-径φ20），钻孔完成后栽φ16吊环，吊环外露30cm,因4t改型方块来源不同，因此4t改型方块施工工艺有所不同，4t改型方块施工工艺如下：1）4t改型方块为预制场剩余块体50装载机叉车将4t改型方块装至12m板车→12m板车将块体运至老西堤出块码头→50装载机叉车卸车将块体堆存→50装载机叉车将4t改型块倒运至出块码头前沿→25t汽车吊将4t改型块装至运块船→运块船将块体运至施工区域→800t自航铁驳配450液压机械手将块体进行安装。2）4t改型方块为旧堤剩余块体50装载机叉车将4t改型块倒运至出块码头前沿→450液压机械手将4t改型块装至运块船→运块船将块体运...
