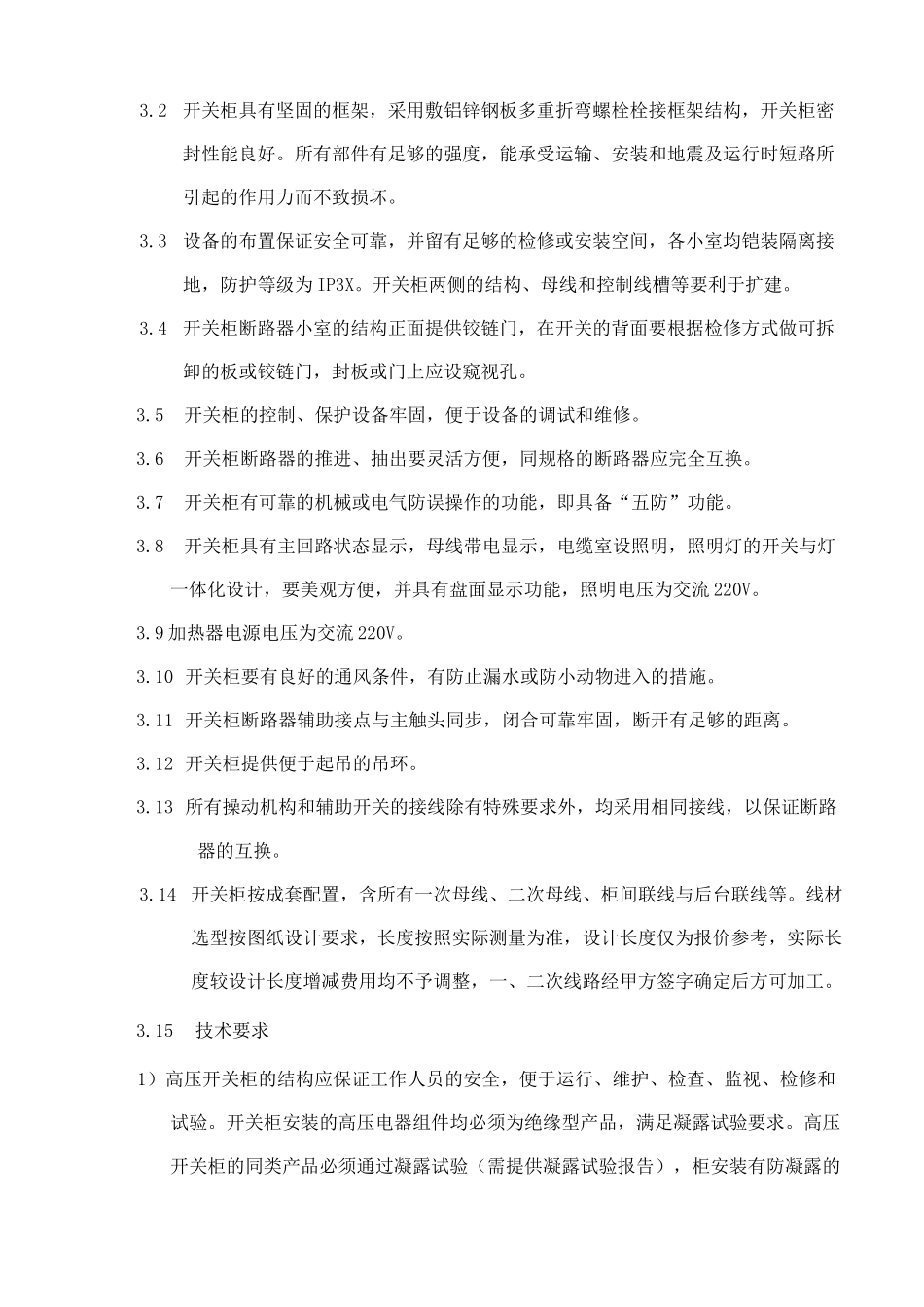

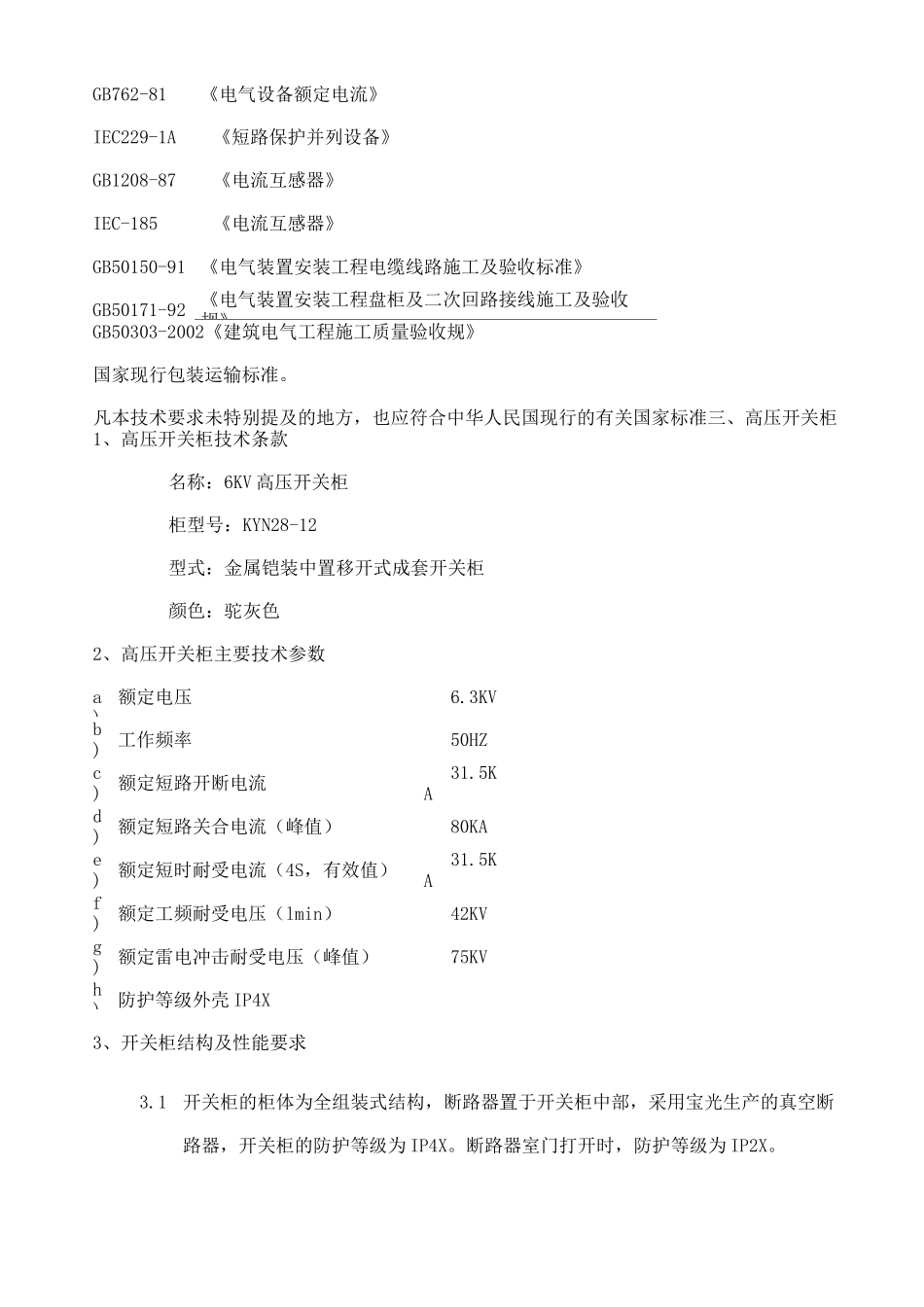

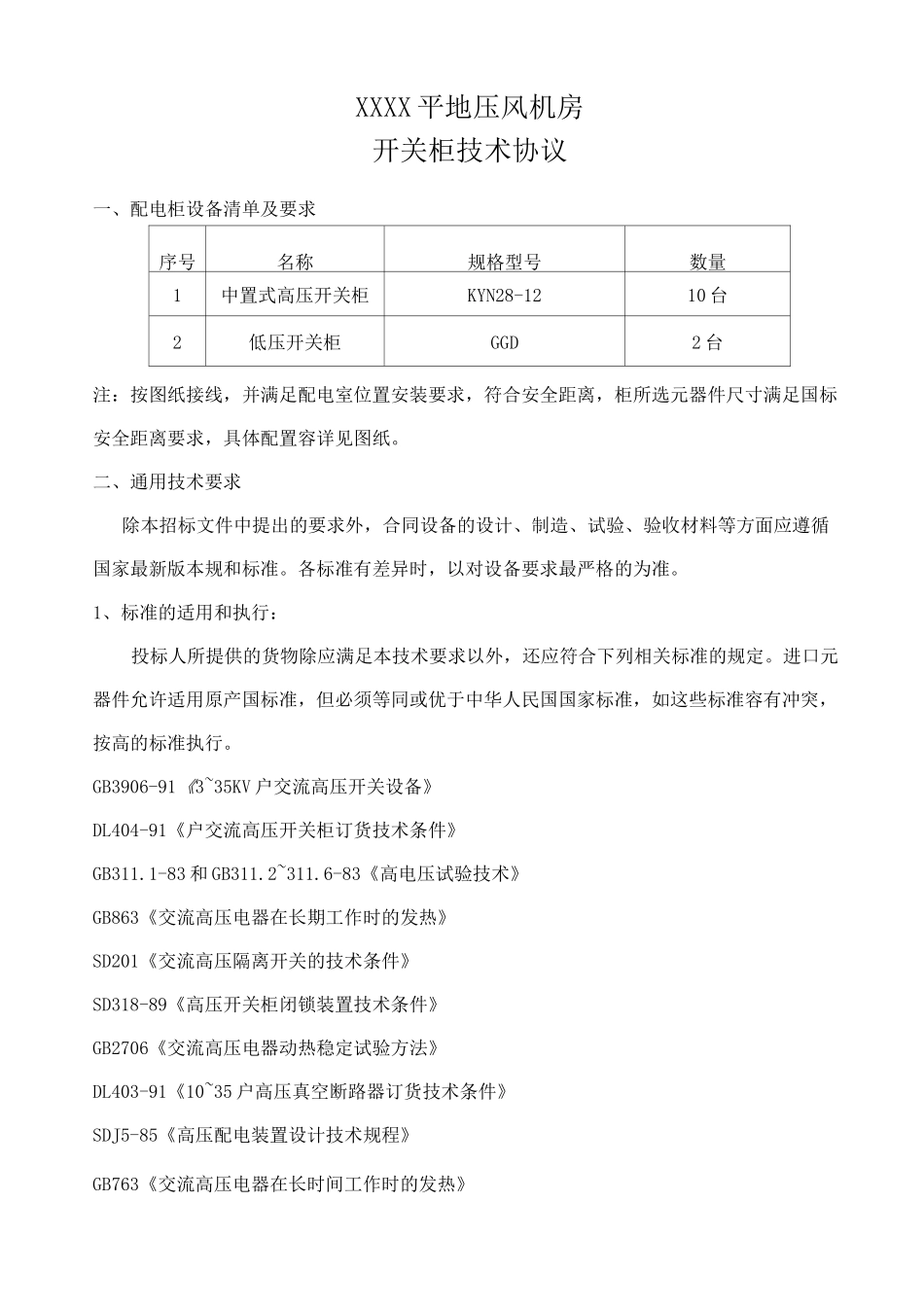

XXXX平地压风机房开关柜技术协议一、配电柜设备清单及要求序号名称规格型号数量1中置式高压开关柜KYN28-1210台2低压开关柜GGD2台注:按图纸接线,并满足配电室位置安装要求,符合安全距离,柜所选元器件尺寸满足国标安全距离要求,具体配置容详见图纸。二、通用技术要求除本招标文件中提出的要求外,合同设备的设计、制造、试验、验收材料等方面应遵循国家最新版本规和标准。各标准有差异时,以对设备要求最严格的为准。1、标准的适用和执行:投标人所提供的货物除应满足本技术要求以外,还应符合下列相关标准的规定。进口元器件允许适用原产国标准,但必须等同或优于中华人民国国家标准,如这些标准容有冲突,按高的标准执行。GB3906-91《3~35KV户交流高压开关设备》DL404-91《户交流高压开关柜订货技术条件》GB311.1-83和GB311.2~311.6-83《高电压试验技术》GB863《交流高压电器在长期工作时的发热》SD201《交流高压隔离开关的技术条件》SD318-89《高压开关柜闭锁装置技术条件》GB2706《交流高压电器动热稳定试验方法》DL403-91《10~35户高压真空断路器订货技术条件》SDJ5-85《高压配电装置设计技术规程》GB763《交流高压电器在长时间工作时的发热》GB762-81《电气设备额定电流》IEC229-1A《短路保护并列设备》GB1208-87《电流互感器》IEC-185《电流互感器》GB50150-91《电气装置安装工程电缆线路施工及验收标准》GB50171-92《电气装置安装工程盘柜及二次回路接线施工及验收规》GB50303-2002《建筑电气工程施工质量验收规》国家现行包装运输标准。凡本技术要求未特别提及的地方,也应符合中华人民国现行的有关国家标准三、高压开关柜1、高压开关柜技术条款名称:6KV高压开关柜柜型号:KYN28-12型式:金属铠装中置移开式成套开关柜颜色:驼灰色2、高压开关柜主要技术参数a)额定电压6.3KVb)工作频率50HZc)额定短路开断电流31.5KAd)额定短路关合电流(峰值)80KAe)额定短时耐受电流(4S,有效值)31.5KAf)额定工频耐受电压(lmin)42KVg)额定雷电冲击耐受电压(峰值)75KVh)防护等级外壳IP4X3、开关柜结构及性能要求3.1开关柜的柜体为全组装式结构,断路器置于开关柜中部,采用宝光生产的真空断路器,开关柜的防护等级为IP4X。断路器室门打开时,防护等级为IP2X。3.2开关柜具有坚固的框架,采用敷铝锌钢板多重折弯螺栓栓接框架结构,开关柜密封性能良好。所有部件有足够的强度,能承受运输、安装和地震及运行时短路所引起的作用力而不致损坏。3.3设备的布置保证安全可靠,并留有足够的检修或安装空间,各小室均铠装隔离接地,防护等级为IP3X。开关柜两侧的结构、母线和控制线槽等要利于扩建。3.4开关柜断路器小室的结构正面提供铰链门,在开关的背面要根据检修方式做可拆卸的板或铰链门,封板或门上应设窥视孔。3.5开关柜的控制、保护设备牢固,便于设备的调试和维修。3.6开关柜断路器的推进、抽出要灵活方便,同规格的断路器应完全互换。3.7开关柜有可靠的机械或电气防误操作的功能,即具备“五防”功能。3.8开关柜具有主回路状态显示,母线带电显示,电缆室设照明,照明灯的开关与灯一体化设计,要美观方便,并具有盘面显示功能,照明电压为交流220V。3.9加热器电源电压为交流220V。3.10开关柜要有良好的通风条件,有防止漏水或防小动物进入的措施。3.11开关柜断路器辅助接点与主触头同步,闭合可靠牢固,断开有足够的距离。3.12开关柜提供便于起吊的吊环。3.13所有操动机构和辅助开关的接线除有特殊要求外,均采用相同接线,以保证断路器的互换。3.14开关柜按成套配置,含所有一次母线、二次母线、柜间联线与后台联线等。线材选型按图纸设计要求,长度按照实际测量为准,设计长度仅为报价参考,实际长度较设计长度增减费用均不予调整,一、二次线路经甲方签字确定后方可加工。3.15技术要求1)高压开关柜的结构应保证工作人员的安全,便于运行、维护、检查、监视、检修和试验。开关柜安装的高压电器组件均必须为绝缘型产品,满足凝露试验要求。高压开关柜的同类产品必须通过凝露试验(需提供凝露试验报告),柜安装有防凝露的加热器。2)高压开关柜中各组件及其支持绝缘子(即纯瓷...
