KV架空线路改埋地敷设施工实施方案VIP免费

KV架空线路改埋地敷设施工实施方案_第1页
1/18

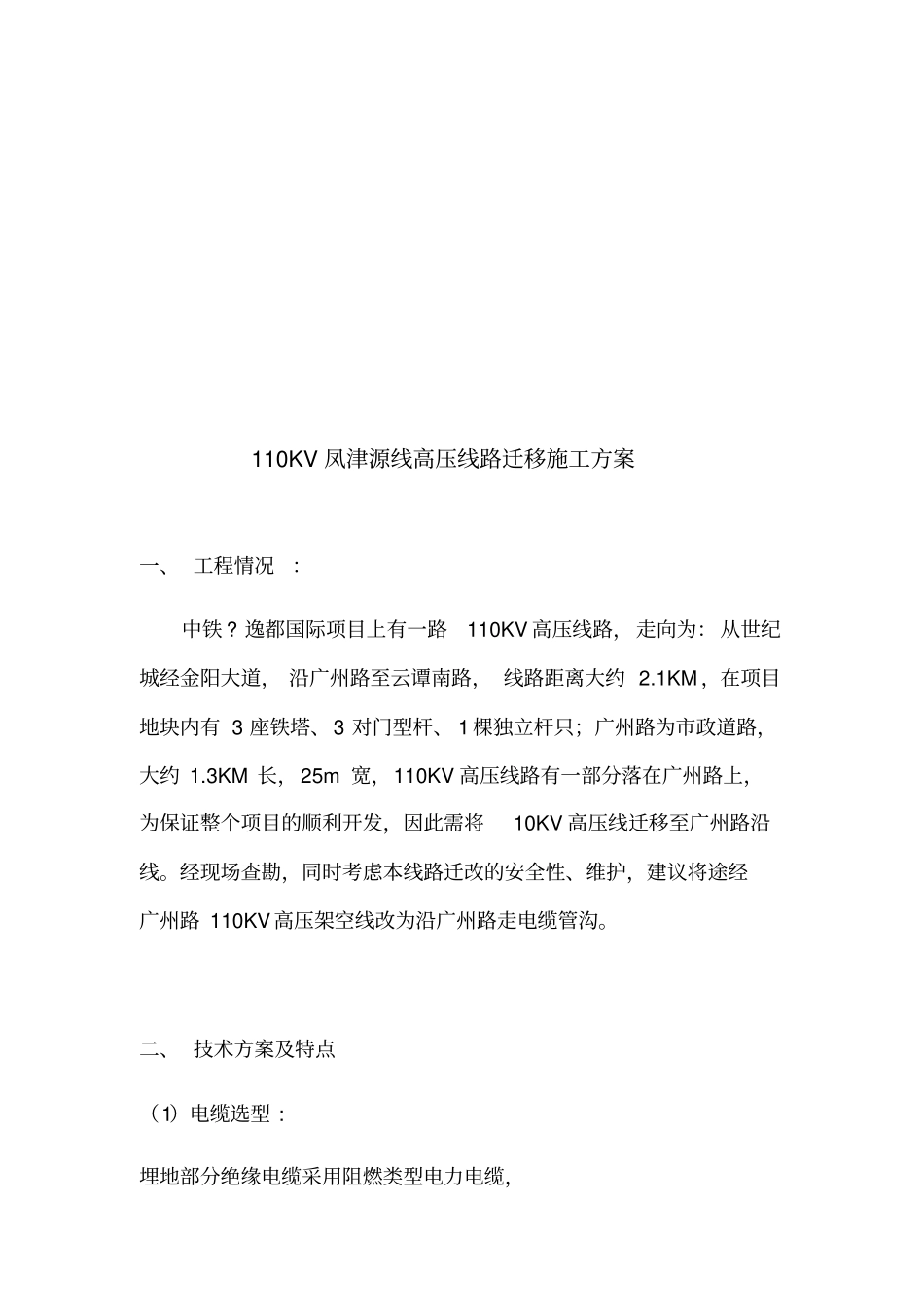

KV架空线路改埋地敷设施工实施方案_第2页
2/18

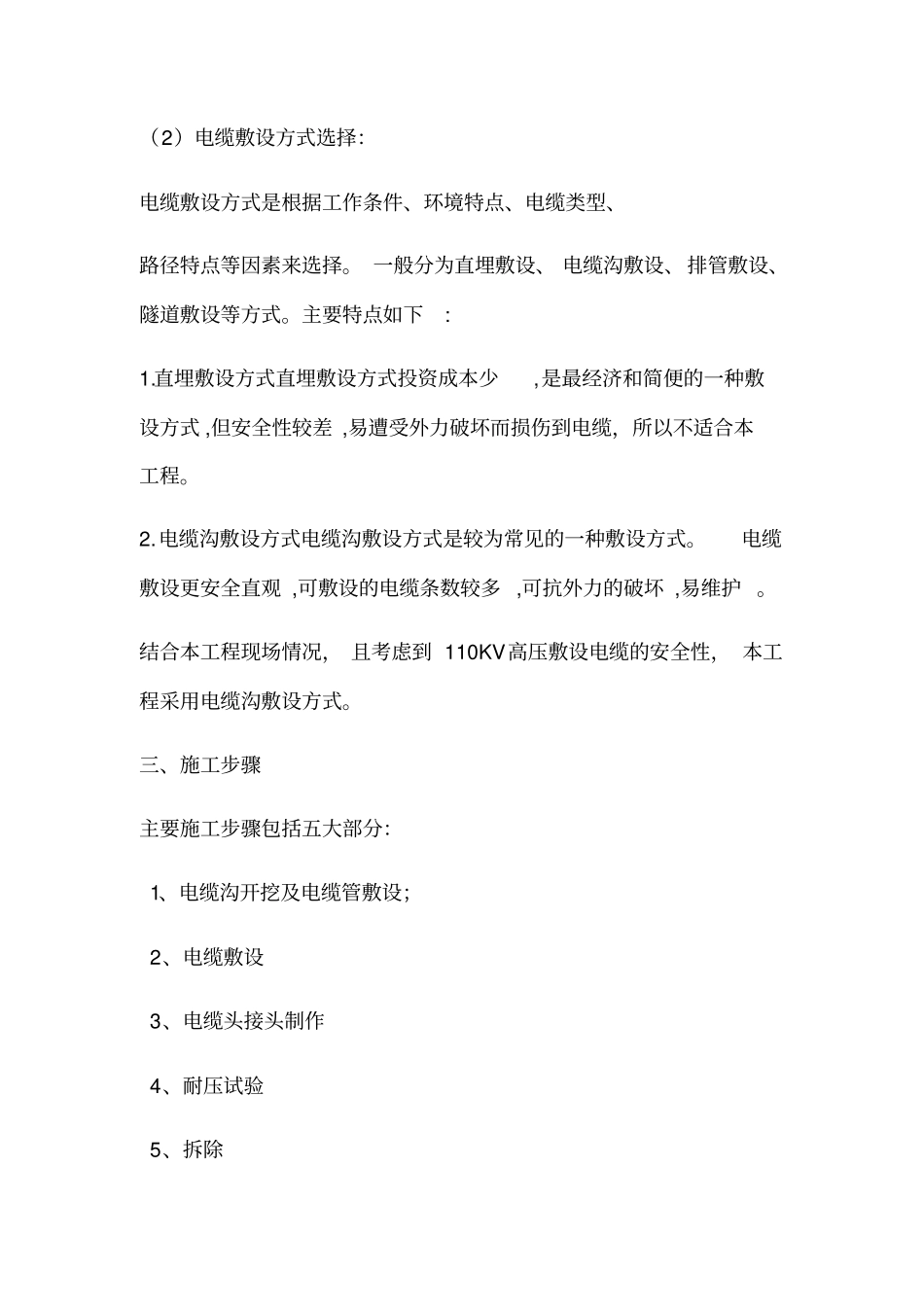

KV架空线路改埋地敷设施工实施方案_第3页
3/18
第三部分施工方案工程预算110KV凤津源线高压线路迁移施工方案一、工程情况:中铁?逸都国际项目上有一路110KV高压线路,走向为:从世纪城经金阳大道,沿广州路至云谭南路,线路距离大约2.1KM,在项目地块内有3座铁塔、3对门型杆、1棵独立杆只;广州路为市政道路,大约1.3KM长,25m宽,110KV高压线路有一部分落在广州路上,为保证整个项目的顺利开发,因此需将10KV高压线迁移至广州路沿线。经现场查勘,同时考虑本线路迁改的安全性、维护,建议将途经广州路110KV高压架空线改为沿广州路走电缆管沟。二、技术方案及特点(1)电缆选型:埋地部分绝缘电缆采用阻燃类型电力电缆,(2)电缆敷设方式选择:电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。一般分为直埋敷设、电缆沟敷设、排管敷设、隧道敷设等方式。主要特点如下:1.直埋敷设方式直埋敷设方式投资成本少,是最经济和简便的一种敷设方式,但安全性较差,易遭受外力破坏而损伤到电缆,所以不适合本工程。2.电缆沟敷设方式电缆沟敷设方式是较为常见的一种敷设方式。电缆敷设更安全直观,可敷设的电缆条数较多,可抗外力的破坏,易维护。结合本工程现场情况,且考虑到110KV高压敷设电缆的安全性,本工程采用电缆沟敷设方式。三、施工步骤主要施工步骤包括五大部分:1、电缆沟开挖及电缆管敷设;2、电缆敷设3、电缆头接头制作4、耐压试验5、拆除(1)电缆沟开挖及电缆管敷设:1.1测量对本工程进行实地测量,管网交底。1.2电缆沟施工1.2.1测量放样:开挖前应根据图纸电缆沟的位置、宽度进行放样,要考虑施工操作面。1.2.2开挖:视土质稳定情况尽量减小放坡系数,以减少土方回填工作量。1.2.3底板施工:将底坡的宽度、高程进行放样,按放样安装底板侧模。验收完成后,按放样高程浇筑砼,并进行表面抹平。1.2.4电缆沟墙体砌筑。1.2.4.1预先规划好电缆沟伸缩缝的位置,在砌体放样时一起标示出来,伸缩缝要垂直电缆沟的纵向,电缆沟宽度放样时须注明是砌体面净空尺寸还是抹灰面净空尺寸。1.2.4.2墙体砌筑必须用水彻底冲洗干净基面,以保证墙体和底板结合牢固。砌块要提前至1~2天浇水湿润,砖的融水深度为15~20mm。1.2.4.3砌筑的循序是从伸缩缝或转角处向中间推进,并以此处为高程控制点,将预埋件中心标高、压顶底标高标示出来。1.2.4.4当砌体厚度达到240mm以上时,宜按三顺一丁砌法,压顶下第一皮砖应为丁砖。1.2.4.5当墙体砌筑到埋件锚脚时,根据埋件锚脚的设计间距将锚脚埋入墙体中,锚脚距离要放样确定,高程依据埋件走向拉线控制,锚脚露出墙体的长度比抹灰层厚度略大2~3mm,在伸缩缝边缘等砌体分界处要增设锚脚。1.2.5压顶首次砼浇筑:浇筑第一次砼是为了预埋企口角钢的锚脚并安装固定企口角钢,砼内侧平墙体,宽度比压顶设计宽度小50~80mm,高度比企口角钢底低20~30mm,在角钢侧方面沿纵向@500插2根锚脚,首次砼的外表面要求粗面,用粗模支护。1.2.6企口角钢及沟壁扁钢埋件安装:企口角钢及沟壁扁钢安装前,需要对每一直段电缆沟的边墙砌体进行检查,方法是量取数处砌体边墙间的净空,取平均值,以确定电缆沟的纵向轴线,原则是尽量使沟壁抹灰层的厚度一致,且避免对边墙砌体进行剔凿。将纵向轴线放样标出之后再量出两边角钢的位置,先安装两边角钢,角钢安装要横平纵直两面侧等高,将角钢焊接固定在锚脚上。为避免两侧角钢之间的相对位置发生变化,通常每隔离5m左右用一根ф16以上的短钢筋点焊对撑固定。买回来的角钢端头一般都不规则,需作裁切,并要作热浸镀锌防腐处理。角钢规格按设计要求,设计无要求时,沟宽≥600mm的电缆沟用∠50×5的角钢,<600mm的电缆沟用∠40×4的角钢,角钢在伸缩缝处要断开。1.2.7焊接固定沟壁扁钢:先把扁钢放在钢平台上校直,然后依据锚脚的设计间距在扁钢中间钻孔(孔经比锚脚直径大,如锚脚为ф6,则钻ф10圆孔即可,买回来的扁钢端头通常都不规则,将端部切掉),再运到现场安装,采用塞缝焊的办法,将扁钢与锚脚焊接在一起,注意控制扁钢的侧方面与企口角钢水平尖角保持在同一立方面。扁钢焊接固定之后,突出的锚脚钢筋头要用气割吹去并用砂轮机磨平。扁钢在伸缩缝...
