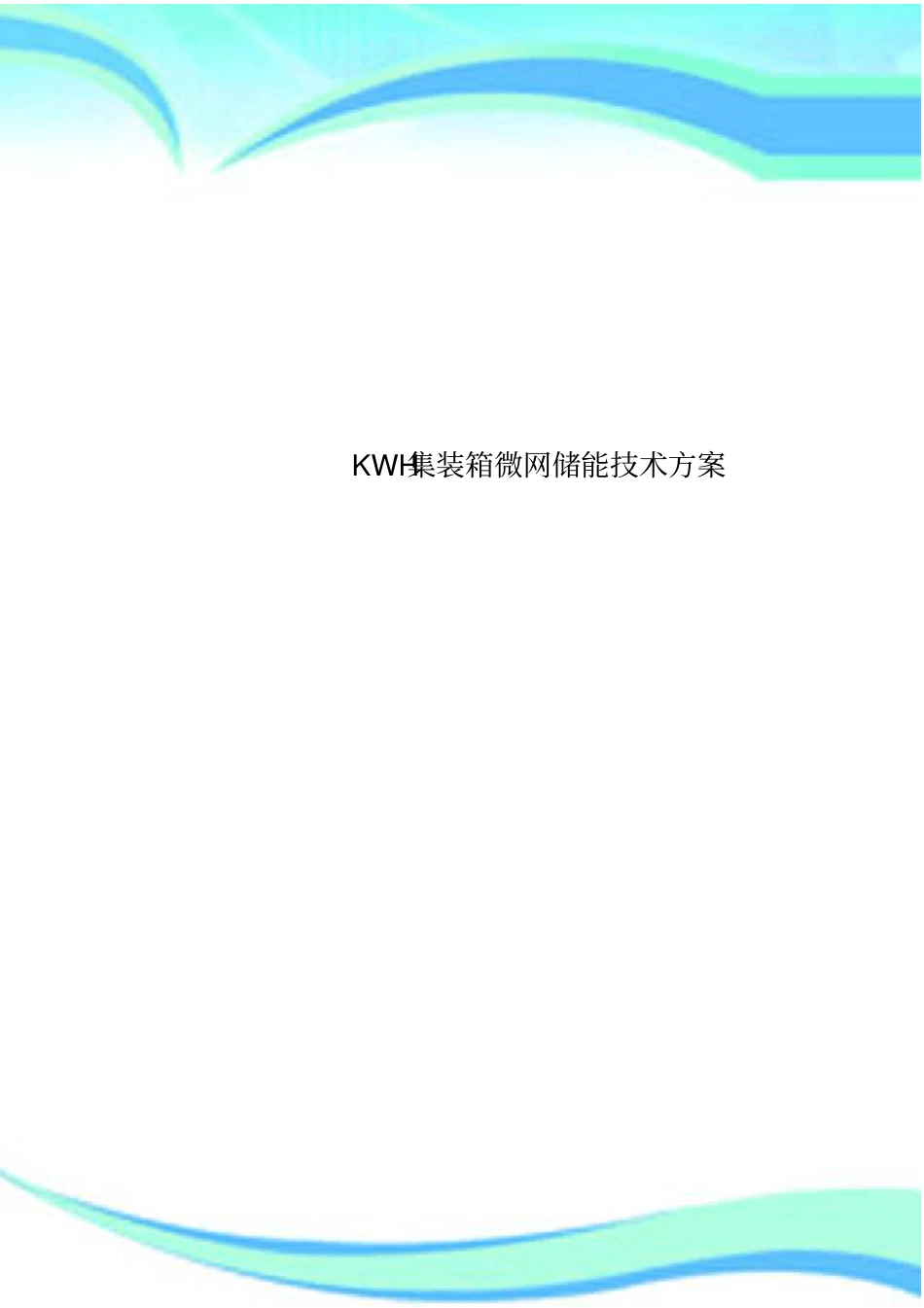

KWH集装箱微网储能技术实施方案VIP专享VIP免费

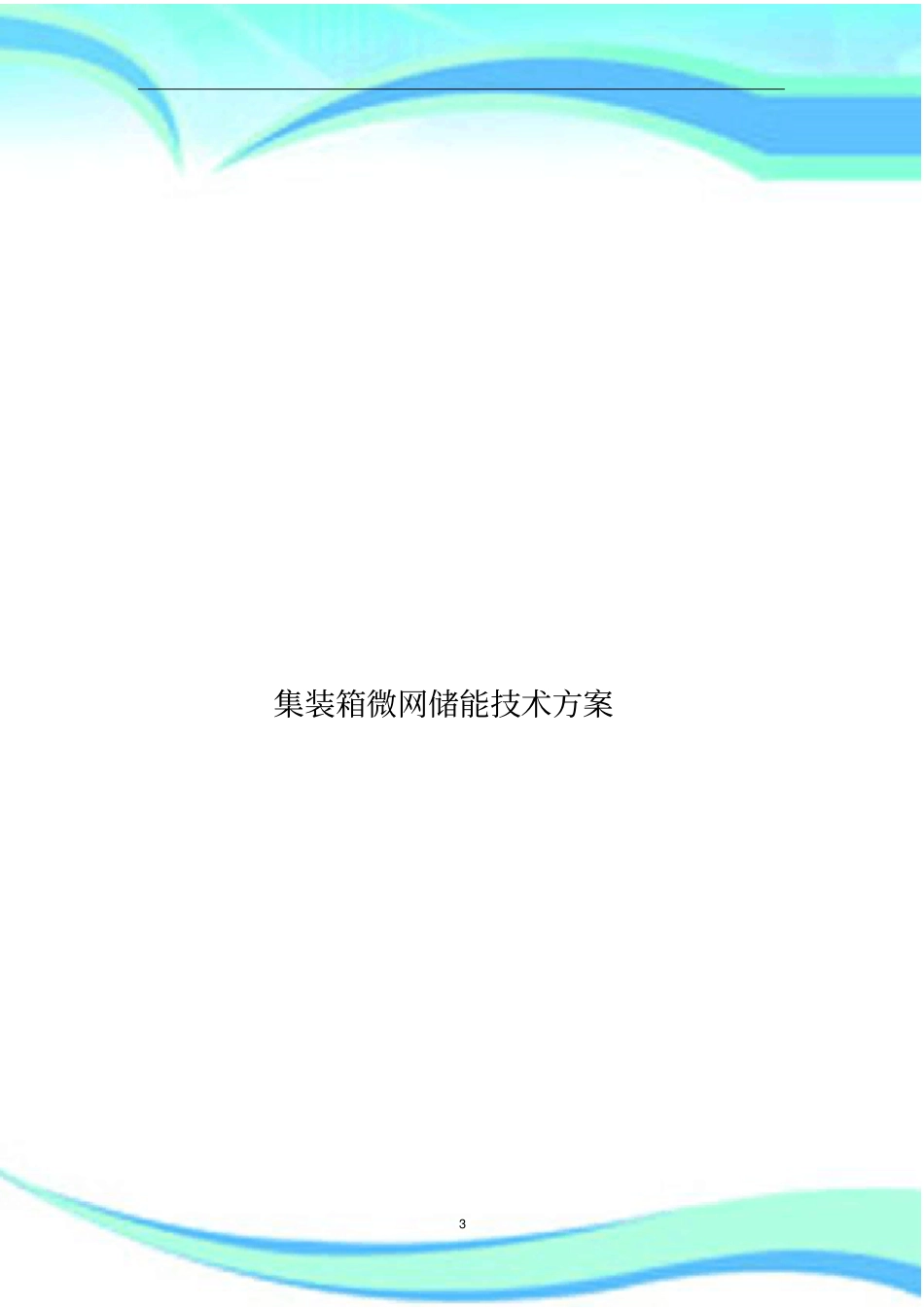

KWH集装箱微网储能技术方案2————————————————————————————————作者：————————————————————————————————日期：3集装箱微网储能技术方案42018.8.255方案说明本方案采用集装箱储能系统方案，该系统具有节约占地的优势。方案采用PCS储能系统构成充放电循环系统结构。系统配置一台100KWPCS负责系统的充放电管理工作，配备309只2V200AH蓄电池，合计储能容量132kwH。系统安装在集装箱内。6一、主要设备技术参数1.1系统结构图本系统主要部件包含蓄电池组和储能变流器两部分，通过储能变流器实现能量的储能与输出的调节。1.1储能变流器7技术参数直流侧工作电压范围：500~800V最大直流功率：110kW最大直流电流：220A交流侧额定功率：100kW最大交流功率：110kVA最大交流电流：159A最大总谐波失真：<3%（额定功率时）额定电网电压：400V允许电网电压范围：310~450V8额定电网频率：50Hz/60Hz允许电网频率范围：45~55Hz/55~65Hz额定功率因数：>0.99隔离变压器：具备功率因数可调范围：0.9（超前）~0.9（滞后）独立逆变电压范围：400V±3%（三相四线）独立逆变输出电压失真度：<3%（线性负载）带不平衡负载能力：100%独立逆变电压过渡变动范围：10%以内（电阻负载0?100%）效率最大效率：97.3%效率最大效率：97.30%常规数据尺寸（宽×高×深）：806×1884×636mm重量：750kg运行温度范围：-30~+55℃停机自耗电：<40W冷却方式：温控强制风冷防护等级：IP21相对湿度：0~95%，无冷凝最高海拔：6000m（＞4000m需降额）9显示屏：触摸屏调度通讯方式：RS485、EthernetBMS通讯方式：RS485、CAN通信协议：IEC104/ModbusTCP/ModbusRTU证书：CGC、TüV1.2蓄电池蓄电池选择2V200AH蓄电池组，在集装箱内采用两边布置，共计309块，储能容量123.6KWH。1、规格型号与外型尺寸电池型号额定容量（AH/C10）外形尺寸（mm±2mm）参考重量（～Kg）质保期（年）设计使用年限长宽高总高GFM200-2200171111341365133202、应用领域本系列蓄电池适用于储能、UPS不间断电源、通信、电力、船舶及军事等工业或类似用途的领域。蓄电池中的硫酸电解液是不流动的，或吸附在电极间的微孔结构中或呈胶体形式。本系列蓄电池执行标准:GB/T22473－2008《储能用胶体蓄电池》、GB/T19638.2－2005《固定型阀控密封式胶体蓄电池》。3、性能参数10电池内阻电池完全充电（25℃）≤1mΩ不同温度下电池容量40℃≥105％25℃≥100％0℃≥85％－10℃≥80％不同小时率容量10hr≥100%C10120hr≥120%C10电池存放容量1个月（25℃）≥97％3个月（25℃）≥94％6个月（25℃）≥88％最大充电电流0.25C10（A）充电限压充电使用2.4V/12V－18mV/℃浮充使用2.25V/12V－18mV/℃4、技术优势1、绿色环保：特种合金作极板材料，和环境友好；胶体电池采用了胶体电解质，即使电池壳破裂也没有电液泄漏，增加了电池的环境安全性。2、采用高锡稀土多元合金，增加极板的耐腐蚀性，内阻小，具有较高的放电效率和较强的高倍率放电性能。3、采用特殊的进口铅膏添加剂，自放电率低，耐深放电和较强的容量恢复能力。4、采用高温高湿固化工艺，稳定铅膏和板栅的PAM界面结构，提高电池的均衡一致性。115、采用进口德国瓦克公司生产的纳米气相二氧化硅制作的胶体电解质，无分层失水慢延缓极板腐蚀速率，设计寿命大于20年。6、专利胶体极板和膏技术，保证了极板的大电流循环使用寿命。5、产品特点1储能系列阀控式密封胶体蓄电池基本特性1.1储能系列阀控式密封胶体蓄电池采用特殊的AGM(超细玻璃棉)隔板,富液式设计,由于隔板本身有微孔通道,电池在充电过程中,正极上产生的氧气可以顺利的通过隔板到达负极,与负极活性物质反应并还原成水,从而实现了气体再化合,同时选用无锑铅钙多元特种合金作铸造电池板栅材料,抑制了氢气的析出,达到基本不失水的目的.所以在电池的整个使用寿命期间无需加酸和加水维护。1.2电池密封反应效率在99%以上，在使用中无酸雾溢出，不腐蚀设备，可随设备安装和使用。1.3电池自放电率低,通过优化合金配方,合理的正负活性物质比例和采用超纯的原辅材料,清洁有序的工作环境,使得电池每月的自放电...
