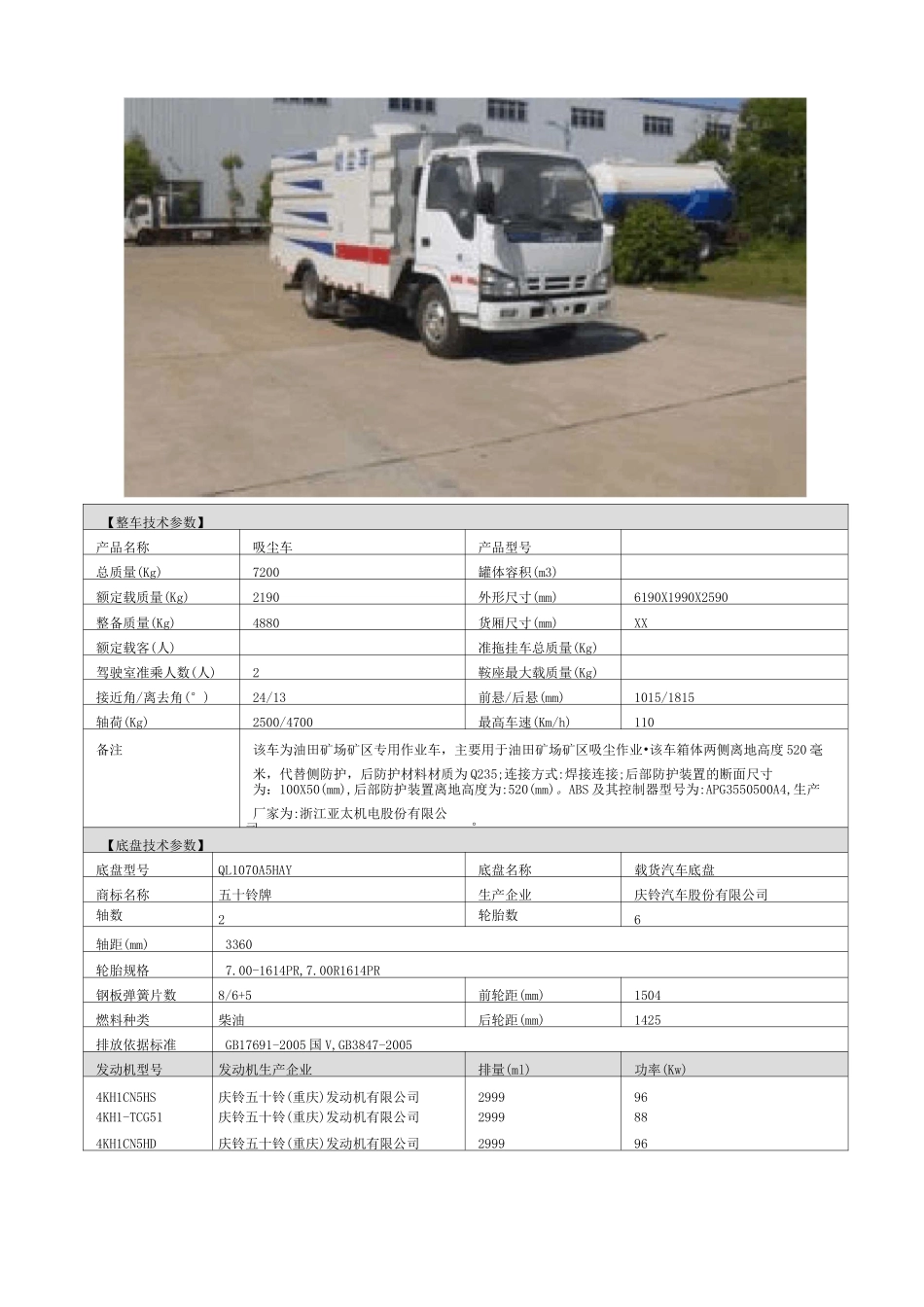

吸尘车工作原理及组成_第1页
1/12

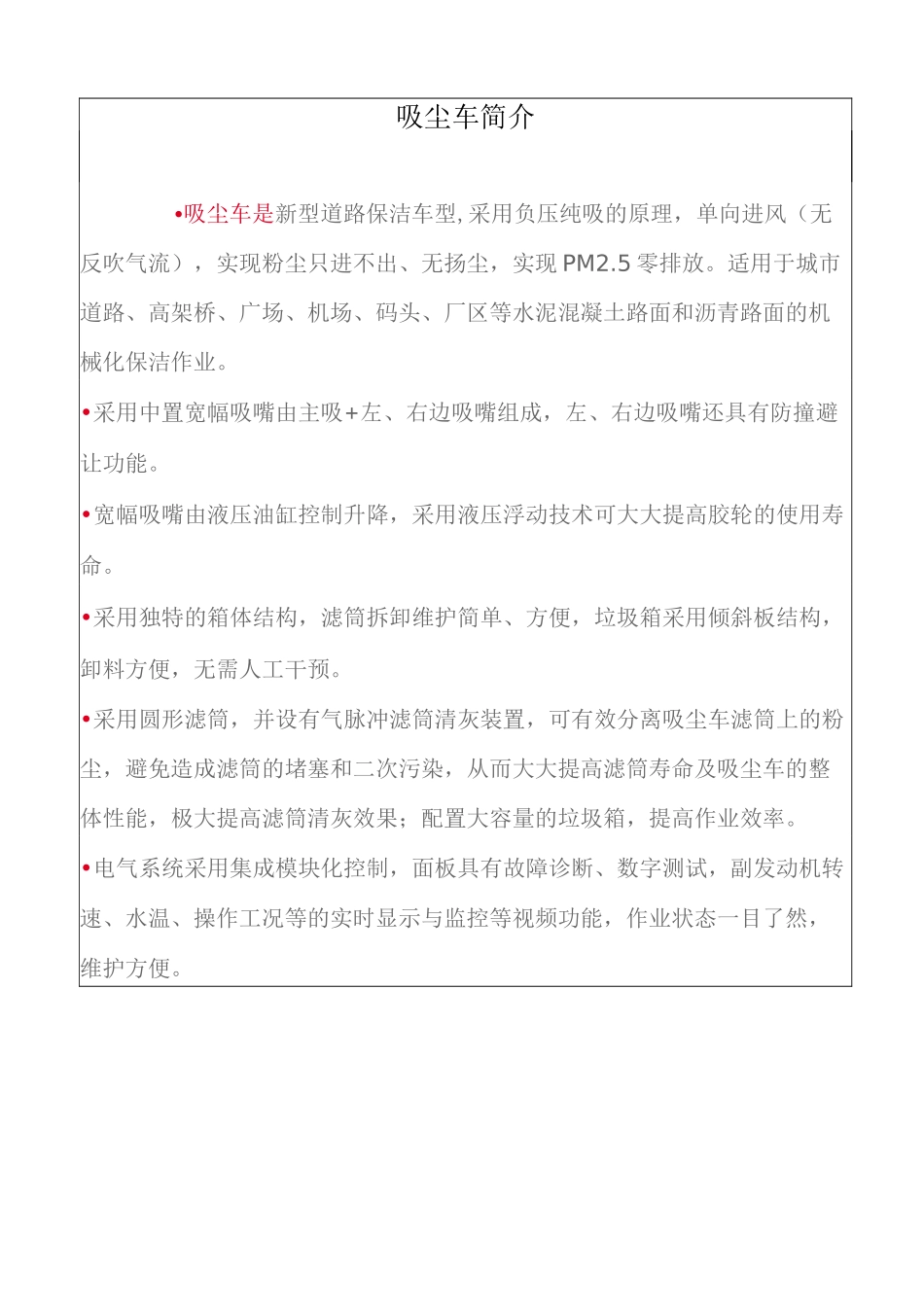

吸尘车工作原理及组成_第2页
2/12

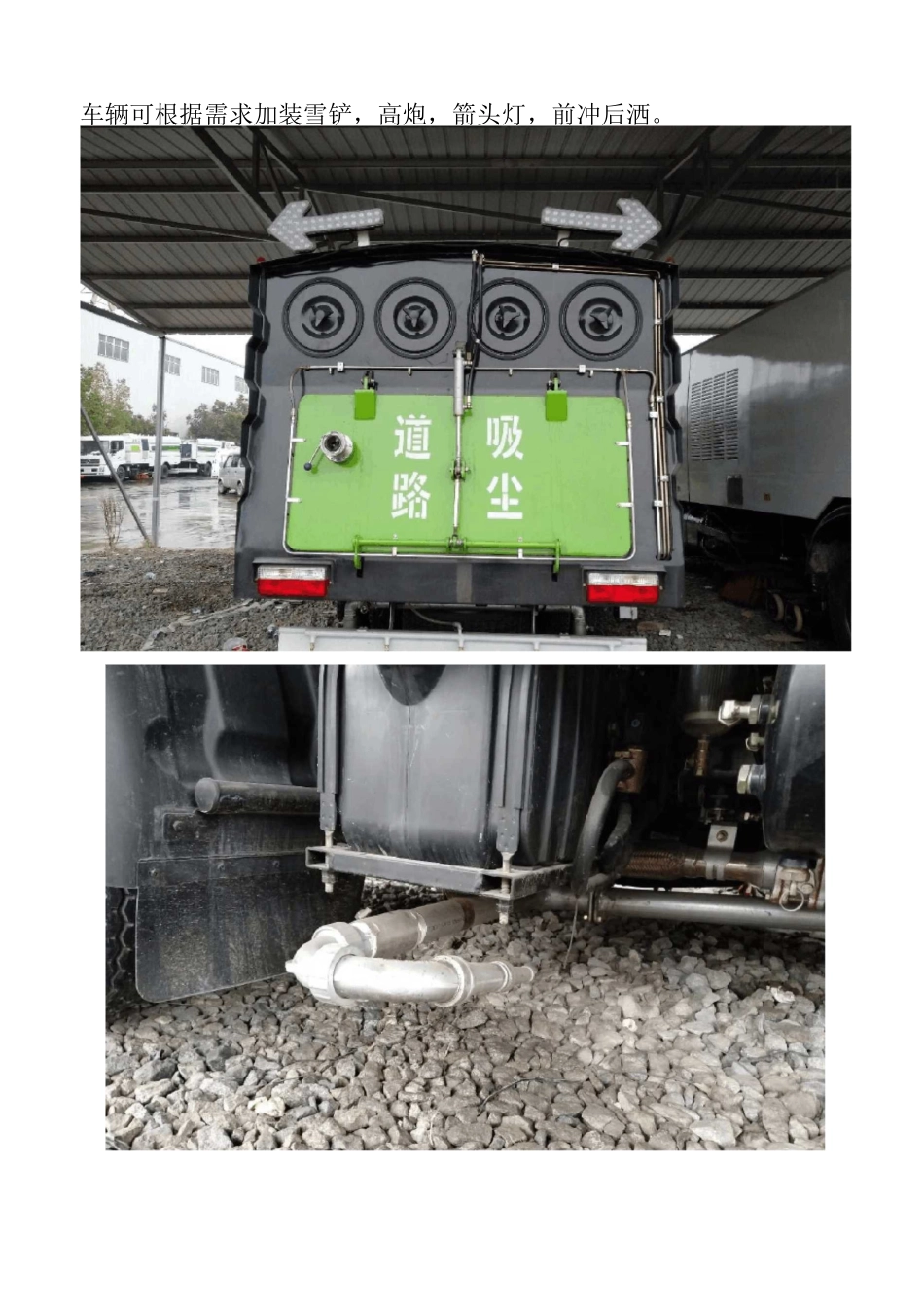

吸尘车工作原理及组成_第3页
3/12
【整车技术参数】产品名称吸尘车产品型号总质量(Kg)7200罐体容积(m3)额定载质量(Kg)2190外形尺寸(mm)6190X1990X2590整备质量(Kg)4880货厢尺寸(mm)XX额定载客(人)准拖挂车总质量(Kg)驾驶室准乘人数(人)2鞍座最大载质量(Kg)接近角/离去角(°)24/13前悬/后悬(mm)1015/1815轴荷(Kg)2500/4700最高车速(Km/h)110备注该车为油田矿场矿区专用作业车,主要用于油田矿场矿区吸尘作业•该车箱体两侧离地高度520毫米,代替侧防护,后防护材料材质为Q235;连接方式:焊接连接;后部防护装置的断面尺寸为:100X50(mm),后部防护装置离地高度为:520(mm)。ABS及其控制器型号为:APG3550500A4,生产厂家为:浙江亚太机电股份有限公司。【底盘技术参数】底盘型号QL1070A5HAY底盘名称载货汽车底盘商标名称五十铃牌生产企业庆铃汽车股份有限公司轴数2轮胎数6轴距(mm)3360轮胎规格7.00-1614PR,7.00R1614PR钢板弹簧片数8/6+5前轮距(mm)1504燃料种类柴油后轮距(mm)1425排放依据标准GB17691-2005国V,GB3847-2005发动机型号发动机生产企业排量(ml)功率(Kw)4KH1CN5HS庆铃五十铃(重庆)发动机有限公司2999964KH1-TCG51庆铃五十铃(重庆)发动机有限公司2999884KH1CN5HD庆铃五十铃(重庆)发动机有限公司299996吸尘车简介•吸尘车是新型道路保洁车型,采用负压纯吸的原理,单向进风(无反吹气流),实现粉尘只进不出、无扬尘,实现PM2.5零排放。适用于城市道路、高架桥、广场、机场、码头、厂区等水泥混凝土路面和沥青路面的机械化保洁作业。•采用中置宽幅吸嘴由主吸+左、右边吸嘴组成,左、右边吸嘴还具有防撞避让功能。•宽幅吸嘴由液压油缸控制升降,采用液压浮动技术可大大提高胶轮的使用寿命。•采用独特的箱体结构,滤筒拆卸维护简单、方便,垃圾箱采用倾斜板结构,卸料方便,无需人工干预。•采用圆形滤筒,并设有气脉冲滤筒清灰装置,可有效分离吸尘车滤筒上的粉尘,避免造成滤筒的堵塞和二次污染,从而大大提高滤筒寿命及吸尘车的整体性能,极大提高滤筒清灰效果;配置大容量的垃圾箱,提高作业效率。•电气系统采用集成模块化控制,面板具有故障诊断、数字测试,副发动机转速、水温、操作工况等的实时显示与监控等视频功能,作业状态一目了然,维护方便。车辆可根据需求加装雪铲,高炮,箭头灯,前冲后洒。五十铃吸尘车详细技术说明:整车配置该吸尘车采用五十铃二类底盘改装,加装副发动机、风机、清水箱、垃圾箱、液压系统、专用装置电控系统和副车架等改装而成。改装组件说明:1、五十铃国五二类底盘,配备五十铃96KW等各型号发动机。2、副发动机采用江铃五十铃发动机。3、厦门南超自动离合器,减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点4、采用洛阳上市公司,洛阳北玻台信大功率耐磨免维护离心风机,噪音低、效率高、风量大,使用寿命长。5、副发动机加装空气滤芯,机油滤芯,有效防止副发动机进灰尘,导致拉缸。6、吸盘的吸口宽度达到2000mm,副吸盘吸口宽度达到600mm,确保作业总宽度大于2.6m。4个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸尘效果,吸尘效率更高。7、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。8、采用海普瑞斯液压电磁阀,关键电控元件采用施耐德电器开关,可靠性高,使用寿命长。9、PLC驾驶室操作作业。10、车辆内部带8个高分子滤筒,有效防止扬尘。11、车辆尾部带后喷雾功能。12、车辆尾部带手动操作盒。13、车辆带气力反吹,可以有效的清洁滤筒。14、车辆水箱容积1立方。15、车辆垃圾箱容积4.5立方。16、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。17、非不锈钢件经防锈处理,经久耐用。
