LV8729步进电机驱动板说明书VIP免费

LV8729步进电机驱动板说明书_第1页
1/5

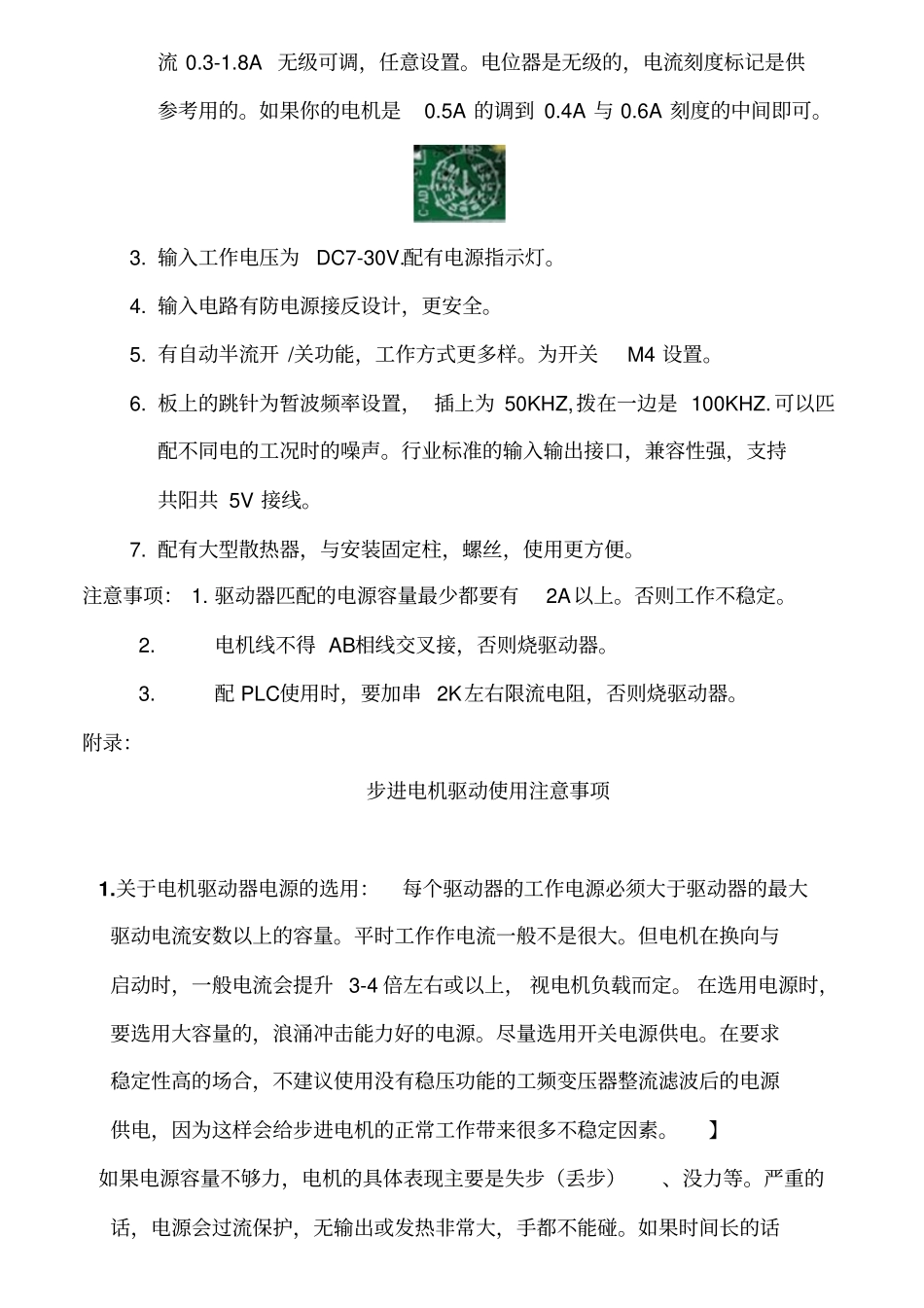

LV8729步进电机驱动板说明书_第2页
2/5

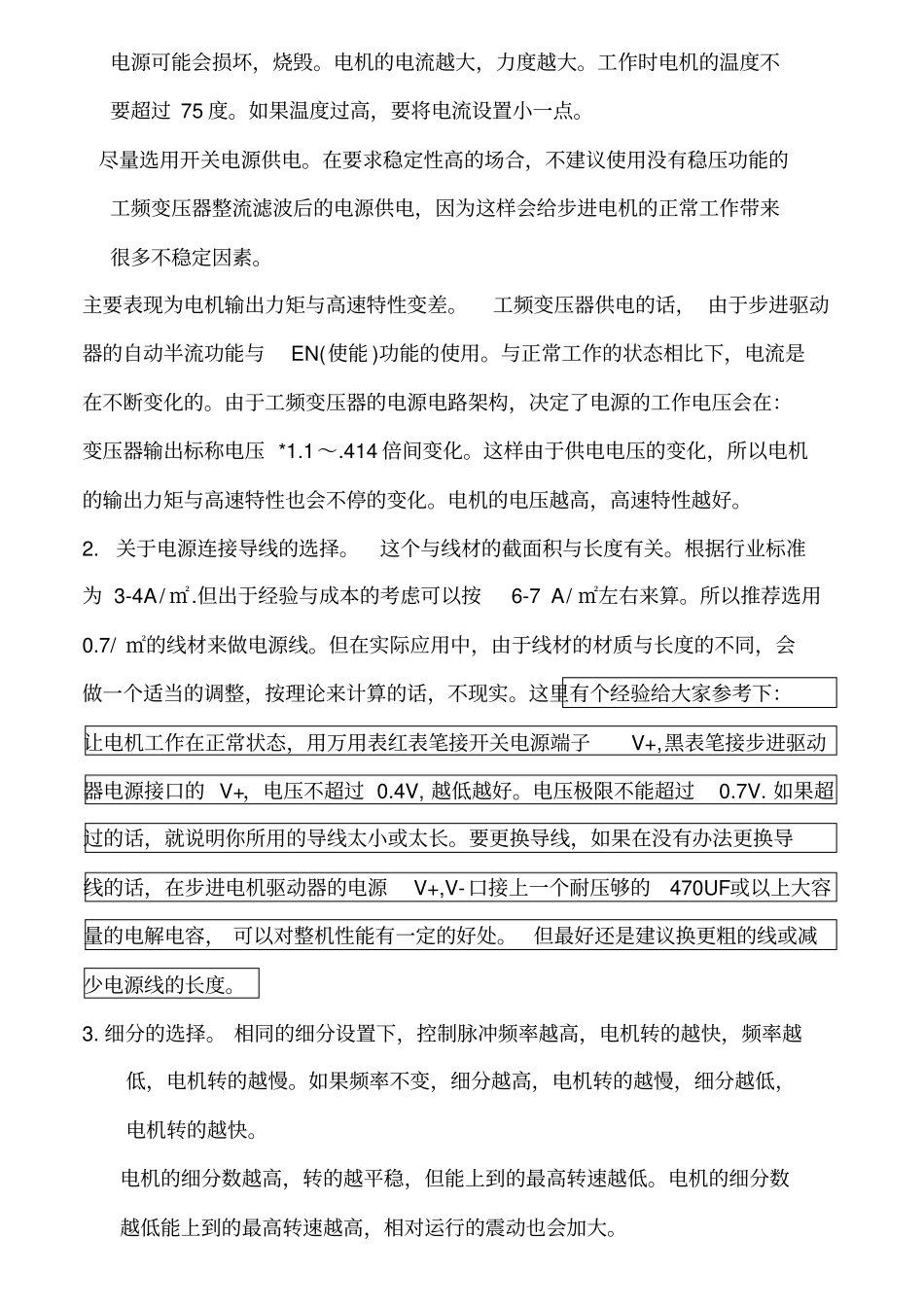

LV8729步进电机驱动板说明书_第3页
3/5
LV872924283942步进电机驱动器说明书本步进电机驱动器专为微型步进电机使用,可以驱动24283942等1.8A电流以下混合式两相步进电机,具有很高的性价比。。本步进电机驱动器具有以下特点:1.支持整步,2、4、8、16、32、64、128、共8种细分模式。上面的设置中,L代表拨码开关拨到ON的位置,H代表拨码开关拨到OFF的位置.(备注:在1细分设置下,速度与力度是最高的,1/128设置是转速最低最平稳的)2.最大输出电流为1.8A,可以适配1.8A以内的各种2相小型步进电机,电B+B-A-A+暂波频率设置,跳针全部插上为50KHZ,拨在一边是100KHZ电流调节散热器底下有4个M3螺丝柱,用于安装M1,2,3为细分设置开关。M4为半流设置开+5VDIRPULENV+V-流0.3-1.8A无级可调,任意设置。电位器是无级的,电流刻度标记是供参考用的。如果你的电机是0.5A的调到0.4A与0.6A刻度的中间即可。3.输入工作电压为DC7-30V.配有电源指示灯。4.输入电路有防电源接反设计,更安全。5.有自动半流开/关功能,工作方式更多样。为开关M4设置。6.板上的跳针为暂波频率设置,插上为50KHZ,拨在一边是100KHZ.可以匹配不同电的工况时的噪声。行业标准的输入输出接口,兼容性强,支持共阳共5V接线。7.配有大型散热器,与安装固定柱,螺丝,使用更方便。注意事项:1.驱动器匹配的电源容量最少都要有2A以上。否则工作不稳定。2.电机线不得AB相线交叉接,否则烧驱动器。3.配PLC使用时,要加串2K左右限流电阻,否则烧驱动器。附录:步进电机驱动使用注意事项1.关于电机驱动器电源的选用:每个驱动器的工作电源必须大于驱动器的最大驱动电流安数以上的容量。平时工作作电流一般不是很大。但电机在换向与启动时,一般电流会提升3-4倍左右或以上,视电机负载而定。在选用电源时,要选用大容量的,浪涌冲击能力好的电源。尽量选用开关电源供电。在要求稳定性高的场合,不建议使用没有稳压功能的工频变压器整流滤波后的电源供电,因为这样会给步进电机的正常工作带来很多不稳定因素。】如果电源容量不够力,电机的具体表现主要是失步(丢步)、没力等。严重的话,电源会过流保护,无输出或发热非常大,手都不能碰。如果时间长的话电源可能会损坏,烧毁。电机的电流越大,力度越大。工作时电机的温度不要超过75度。如果温度过高,要将电流设置小一点。尽量选用开关电源供电。在要求稳定性高的场合,不建议使用没有稳压功能的工频变压器整流滤波后的电源供电,因为这样会给步进电机的正常工作带来很多不稳定因素。主要表现为电机输出力矩与高速特性变差。工频变压器供电的话,由于步进驱动器的自动半流功能与EN(使能)功能的使用。与正常工作的状态相比下,电流是在不断变化的。由于工频变压器的电源电路架构,决定了电源的工作电压会在:变压器输出标称电压*1.1~.414倍间变化。这样由于供电电压的变化,所以电机的输出力矩与高速特性也会不停的变化。电机的电压越高,高速特性越好。2.关于电源连接导线的选择。这个与线材的截面积与长度有关。根据行业标准为3-4A/㎡.但出于经验与成本的考虑可以按6-7A/㎡左右来算。所以推荐选用0.7/㎡的线材来做电源线。但在实际应用中,由于线材的材质与长度的不同,会做一个适当的调整,按理论来计算的话,不现实。这里有个经验给大家参考下:让电机工作在正常状态,用万用表红表笔接开关电源端子V+,黑表笔接步进驱动器电源接口的V+,电压不超过0.4V,越低越好。电压极限不能超过0.7V.如果超过的话,就说明你所用的导线太小或太长。要更换导线,如果在没有办法更换导线的话,在步进电机驱动器的电源V+,V-口接上一个耐压够的470UF或以上大容量的电解电容,可以对整机性能有一定的好处。但最好还是建议换更粗的线或减少电源线的长度。3.细分的选择。相同的细分设置下,控制脉冲频率越高,电机转的越快,频率越低,电机转的越慢。如果频率不变,细分越高,电机转的越慢,细分越低,电机转的越快。电机的细分数越高,转的越平稳,但能上到的最高转速越低。电机的细分数越低能上到的最高转速越高,相对运行的震动也会加大。用PLC或其它控制软件控制时,步进电机驱动的齿轮数,螺距数,度数等在节合成脉动控制时,通过2的整...
