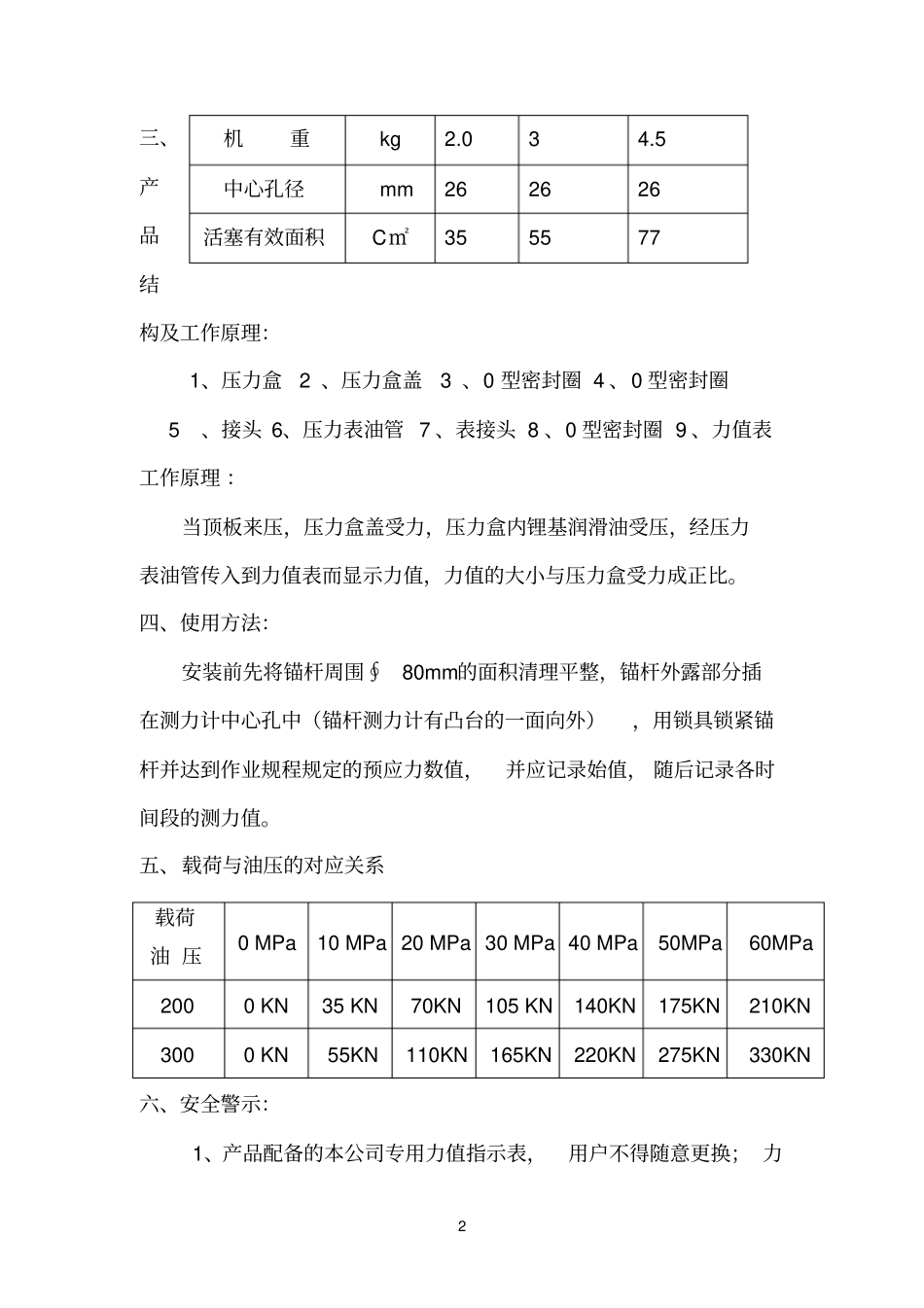

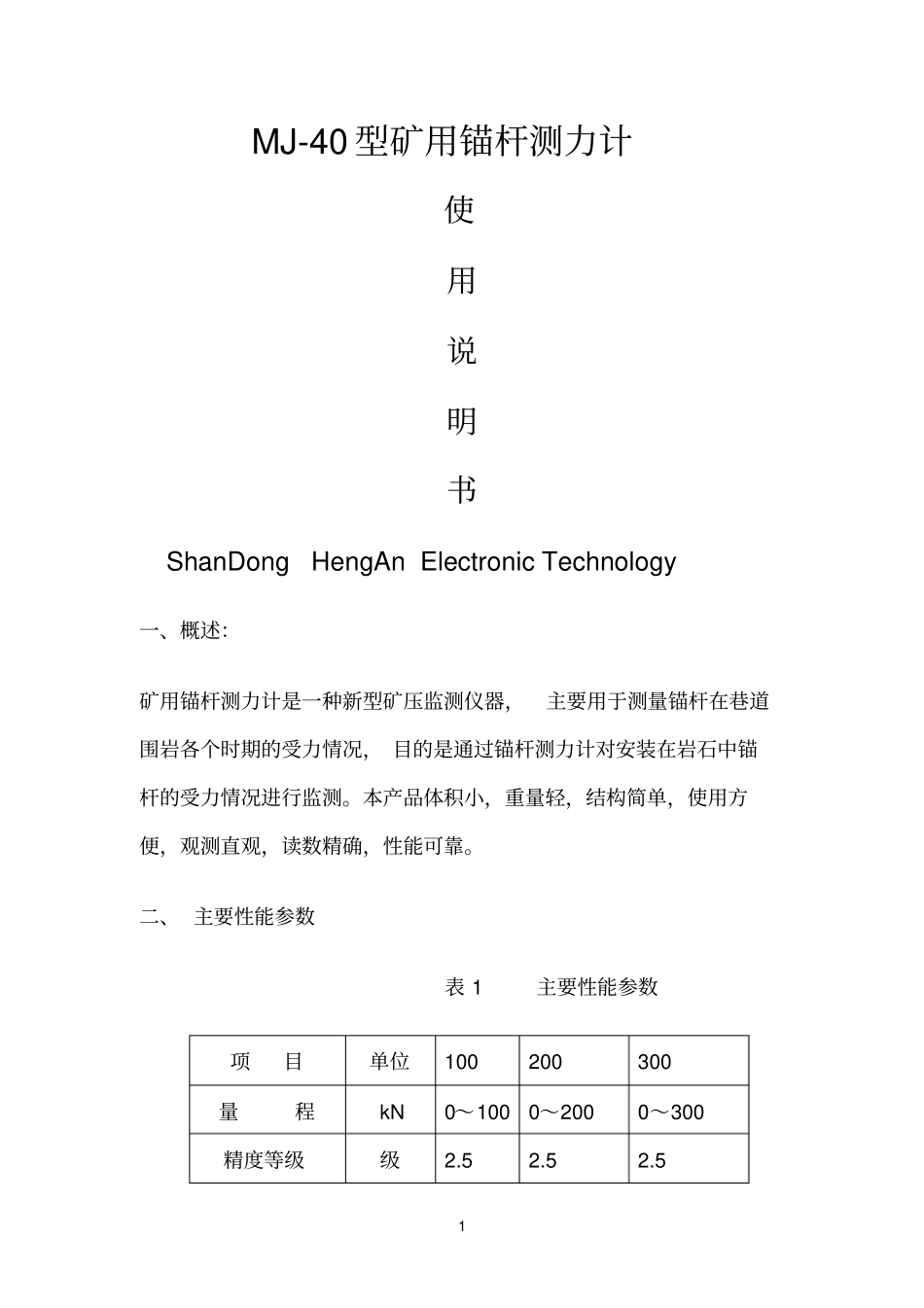

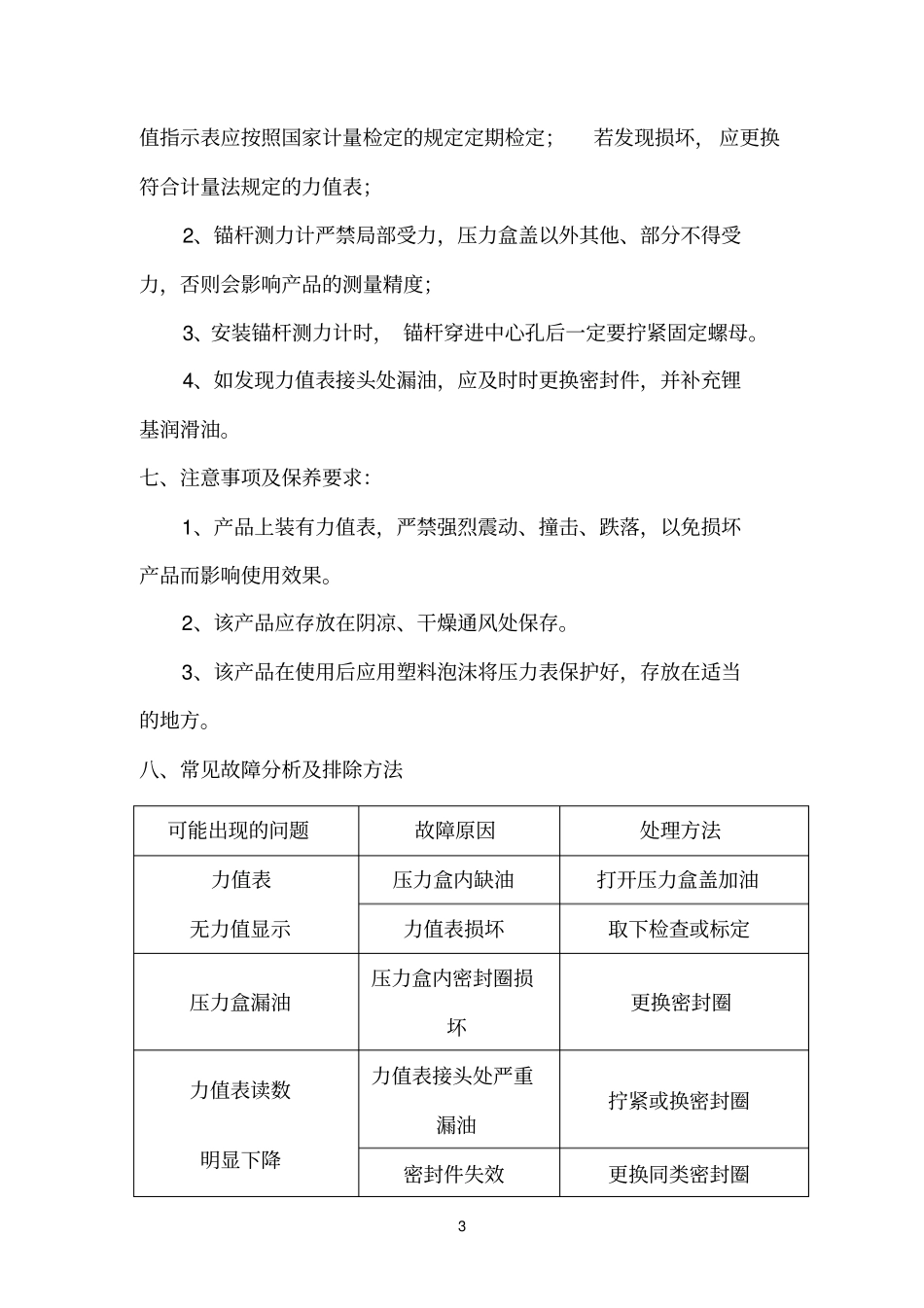

1MJ-40型矿用锚杆测力计使用说明书ShanDongHengAnElectronicTechnology一、概述：矿用锚杆测力计是一种新型矿压监测仪器，主要用于测量锚杆在巷道围岩各个时期的受力情况，目的是通过锚杆测力计对安装在岩石中锚杆的受力情况进行监测。本产品体积小，重量轻，结构简单，使用方便，观测直观，读数精确，性能可靠。二、主要性能参数表1主要性能参数项目单位100200300量程kN0～1000～2000～300精度等级级2.52.52.52三、产品结构及工作原理：1、压力盒2、压力盒盖3、0型密封圈4、0型密封圈5、接头6、压力表油管7、表接头8、0型密封圈9、力值表工作原理：当顶板来压，压力盒盖受力，压力盒内锂基润滑油受压，经压力表油管传入到力值表而显示力值，力值的大小与压力盒受力成正比。四、使用方法：安装前先将锚杆周围∮80mm的面积清理平整，锚杆外露部分插在测力计中心孔中（锚杆测力计有凸台的一面向外），用锁具锁紧锚杆并达到作业规程规定的预应力数值，并应记录始值，随后记录各时间段的测力值。五、载荷与油压的对应关系六、安全警示：1、产品配备的本公司专用力值指示表，用户不得随意更换；力机重kg2.034.5中心孔径mm262626活塞有效面积C㎡355577载荷油压0MPa10MPa20MPa30MPa40MPa50MPa60MPa2000KN35KN70KN105KN140KN175KN210KN3000KN55KN110KN165KN220KN275KN330KN3值指示表应按照国家计量检定的规定定期检定；若发现损坏，应更换符合计量法规定的力值表；2、锚杆测力计严禁局部受力，压力盒盖以外其他、部分不得受力，否则会影响产品的测量精度；3、安装锚杆测力计时，锚杆穿进中心孔后一定要拧紧固定螺母。4、如发现力值表接头处漏油，应及时时更换密封件，并补充锂基润滑油。七、注意事项及保养要求：1、产品上装有力值表，严禁强烈震动、撞击、跌落，以免损坏产品而影响使用效果。2、该产品应存放在阴凉、干燥通风处保存。3、该产品在使用后应用塑料泡沫将压力表保护好，存放在适当的地方。八、常见故障分析及排除方法可能出现的问题故障原因处理方法力值表无力值显示压力盒内缺油打开压力盒盖加油力值表损坏取下检查或标定压力盒漏油压力盒内密封圈损坏更换密封圈力值表读数明显下降力值表接头处严重漏油拧紧或换密封圈密封件失效更换同类密封圈4九、产品出厂附件明细表序号名称200300单位数量1密封圈ф753.1ф903.1个22密封圈ф403.1ф403.1个23组合垫圈Ф6Ф6个14使用说明书//份15合格证//份1油质太脏用煤油清洗压力盒、油管后换油
