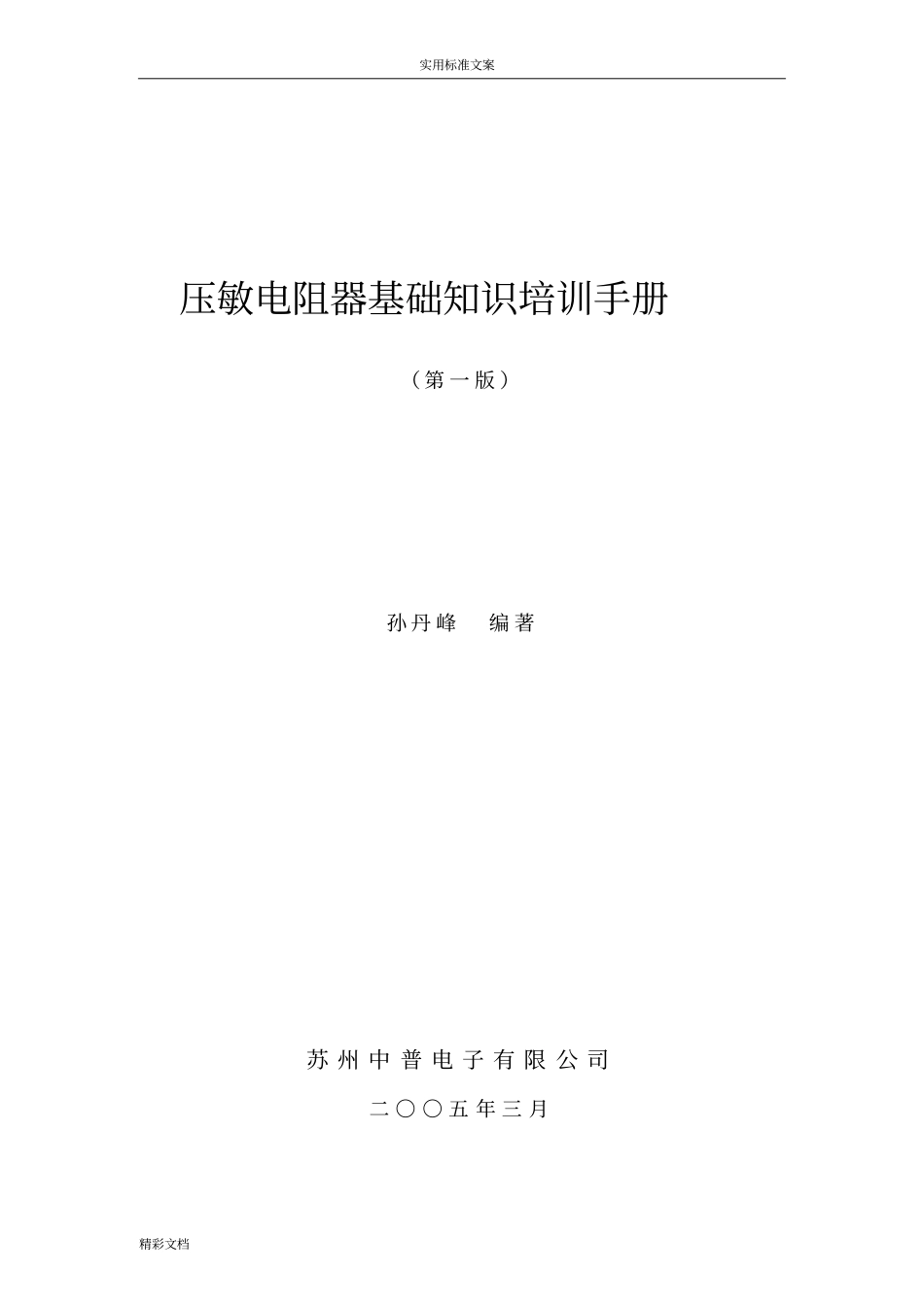

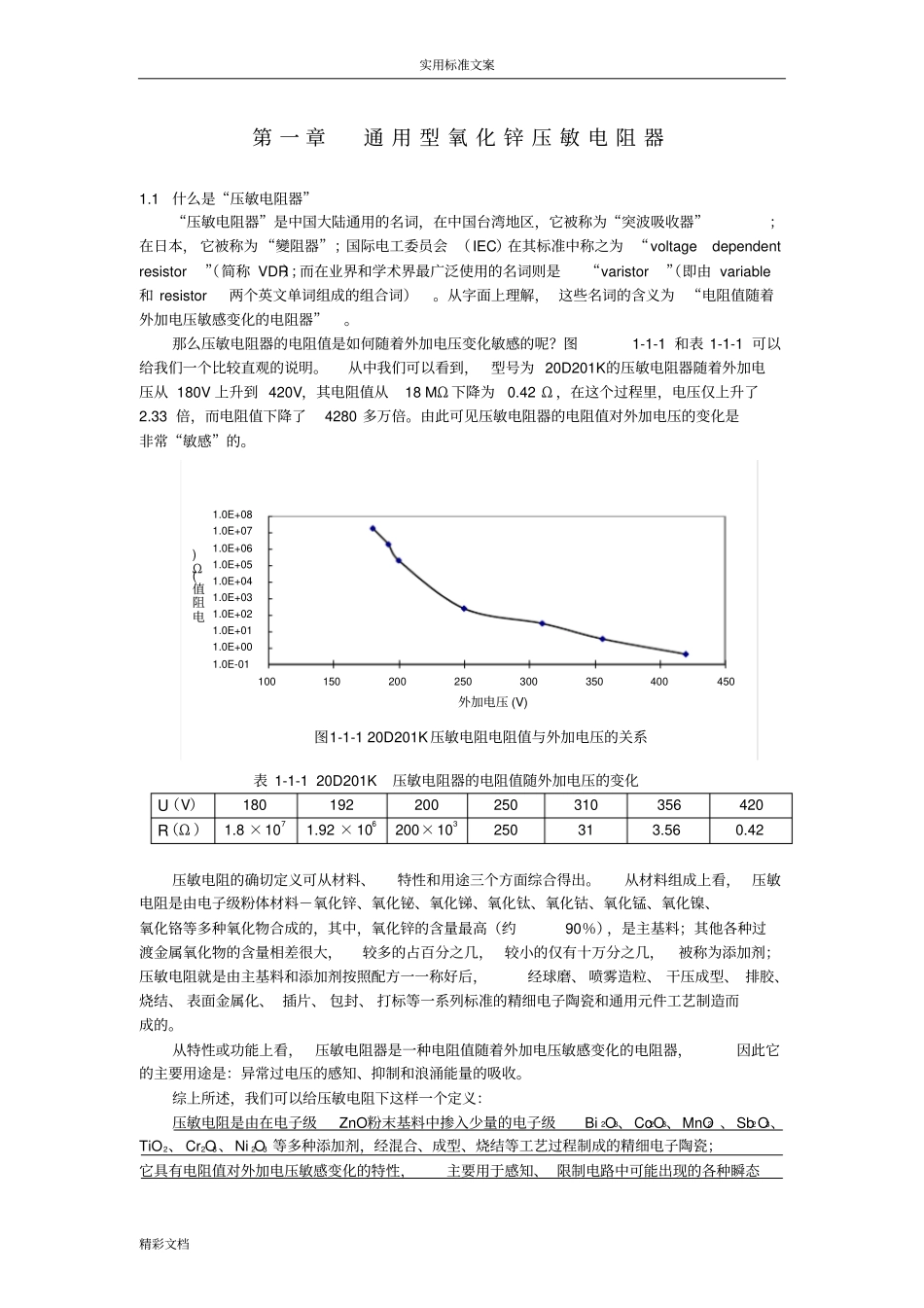

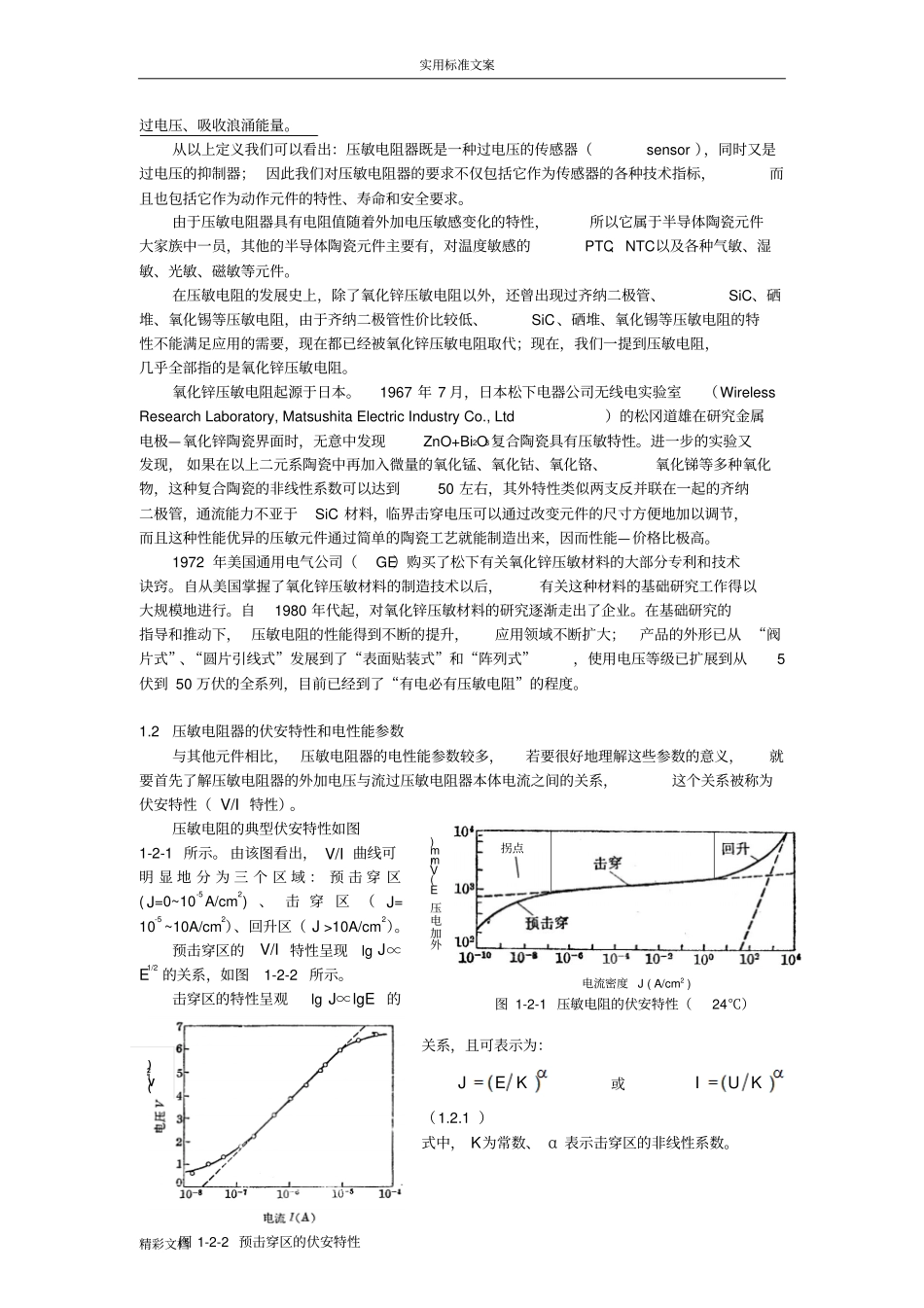

实用标准文案精彩文档压敏电阻器基础知识培训手册（第一版）孙丹峰编著苏州中普电子有限公司二〇〇五年三月实用标准文案精彩文档第一章通用型氧化锌压敏电阻器1.1什么是“压敏电阻器”“压敏电阻器”是中国大陆通用的名词，在中国台湾地区，它被称为“突波吸收器”；在日本，它被称为“變阻器”；国际电工委员会（IEC）在其标准中称之为“voltagedependentresistor”（简称VDR）；而在业界和学术界最广泛使用的名词则是“varistor”（即由variable和resistor两个英文单词组成的组合词）。从字面上理解，这些名词的含义为“电阻值随着外加电压敏感变化的电阻器”。那么压敏电阻器的电阻值是如何随着外加电压变化敏感的呢？图1-1-1和表1-1-1可以给我们一个比较直观的说明。从中我们可以看到，型号为20D201K的压敏电阻器随着外加电压从180V上升到420V，其电阻值从18MΩ下降为0.42Ω，在这个过程里，电压仅上升了2.33倍，而电阻值下降了4280多万倍。由此可见压敏电阻器的电阻值对外加电压的变化是非常“敏感”的。图1-1-120D201K压敏电阻电阻值与外加电压的关系1.0E-011.0E+001.0E+011.0E+021.0E+031.0E+041.0E+051.0E+061.0E+071.0E+08100150200250300350400450外加电压(V)电阻值(Ω)表1-1-120D201K压敏电阻器的电阻值随外加电压的变化U（V）180192200250310356420R（Ω）1.8×1071.92×106200×103250313.560.42压敏电阻的确切定义可从材料、特性和用途三个方面综合得出。从材料组成上看，压敏电阻是由电子级粉体材料－氧化锌、氧化铋、氧化锑、氧化钛、氧化钴、氧化锰、氧化镍、氧化铬等多种氧化物合成的，其中，氧化锌的含量最高（约90％），是主基料；其他各种过渡金属氧化物的含量相差很大，较多的占百分之几，较小的仅有十万分之几，被称为添加剂；压敏电阻就是由主基料和添加剂按照配方一一称好后，经球磨、喷雾造粒、干压成型、排胶、烧结、表面金属化、插片、包封、打标等一系列标准的精细电子陶瓷和通用元件工艺制造而成的。从特性或功能上看，压敏电阻器是一种电阻值随着外加电压敏感变化的电阻器，因此它的主要用途是：异常过电压的感知、抑制和浪涌能量的吸收。综上所述，我们可以给压敏电阻下这样一个定义：压敏电阻是由在电子级ZnO粉末基料中掺入少量的电子级Bi2O3、Co2O3、MnO2、Sb2O3、TiO2、Cr2O3、Ni2O3等多种添加剂，经混合、成型、烧结等工艺过程制成的精细电子陶瓷；它具有电阻值对外加电压敏感变化的特性，主要用于感知、限制电路中可能出现的各种瞬态实用标准文案精彩文档过电压、吸收浪涌能量。从以上定义我们可以看出：压敏电阻器既是一种过电压的传感器（sensor），同时又是过电压的抑制器；因此我们对压敏电阻器的要求不仅包括它作为传感器的各种技术指标，而且也包括它作为动作元件的特性、寿命和安全要求。由于压敏电阻器具有电阻值随着外加电压敏感变化的特性，所以它属于半导体陶瓷元件大家族中一员，其他的半导体陶瓷元件主要有，对温度敏感的PTC、NTC以及各种气敏、湿敏、光敏、磁敏等元件。在压敏电阻的发展史上，除了氧化锌压敏电阻以外，还曾出现过齐纳二极管、SiC、硒堆、氧化锡等压敏电阻，由于齐纳二极管性价比较低、SiC、硒堆、氧化锡等压敏电阻的特性不能满足应用的需要，现在都已经被氧化锌压敏电阻取代；现在，我们一提到压敏电阻，几乎全部指的是氧化锌压敏电阻。氧化锌压敏电阻起源于日本。1967年7月，日本松下电器公司无线电实验室（WirelessResearchLaboratory,MatsushitaElectricIndustryCo.,Ltd）的松冈道雄在研究金属电极—氧化锌陶瓷界面时，无意中发现ZnO+Bi2O3复合陶瓷具有压敏特性。进一步的实验又发现，如果在以上二元系陶瓷中再加入微量的氧化锰、氧化钴、氧化铬、氧化锑等多种氧化物，这种复合陶瓷的非线性系数可以达到50左右，其外特性类似两支反并联在一起的齐纳二极管，通流能力不亚于SiC材料，临界击穿电压可以通过改变元件的尺寸方便地加以调节，而且这种性能优异的压敏元件通过简单的陶瓷工艺就能制造出来，因而性能—价格比极高。1972年美国通用电气公司（GE）购买了松下有关氧化锌压敏材料的大部分专利和技术诀窍...
