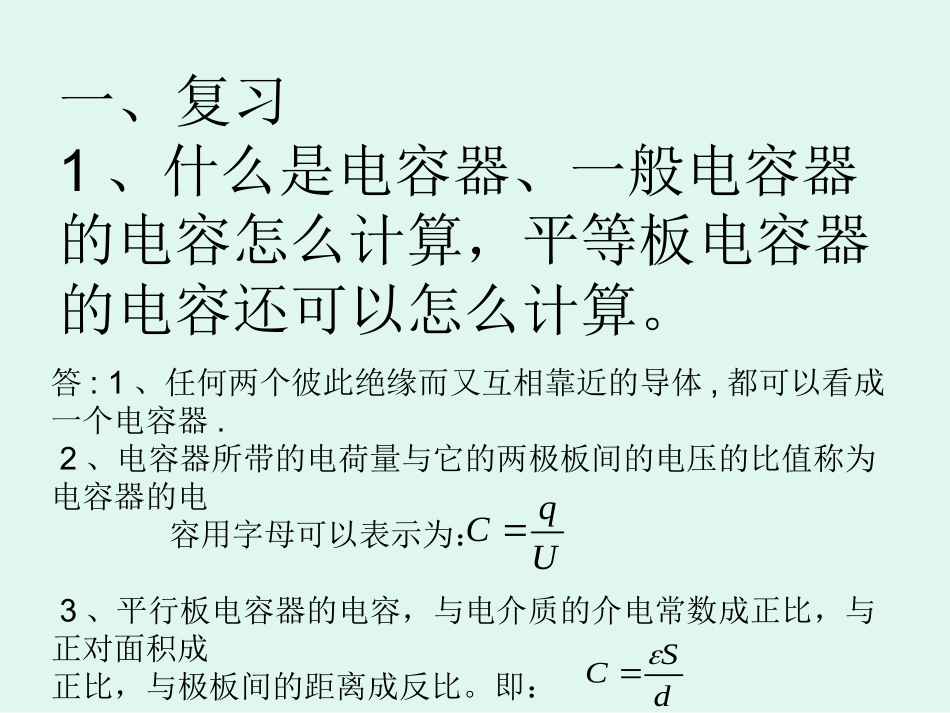

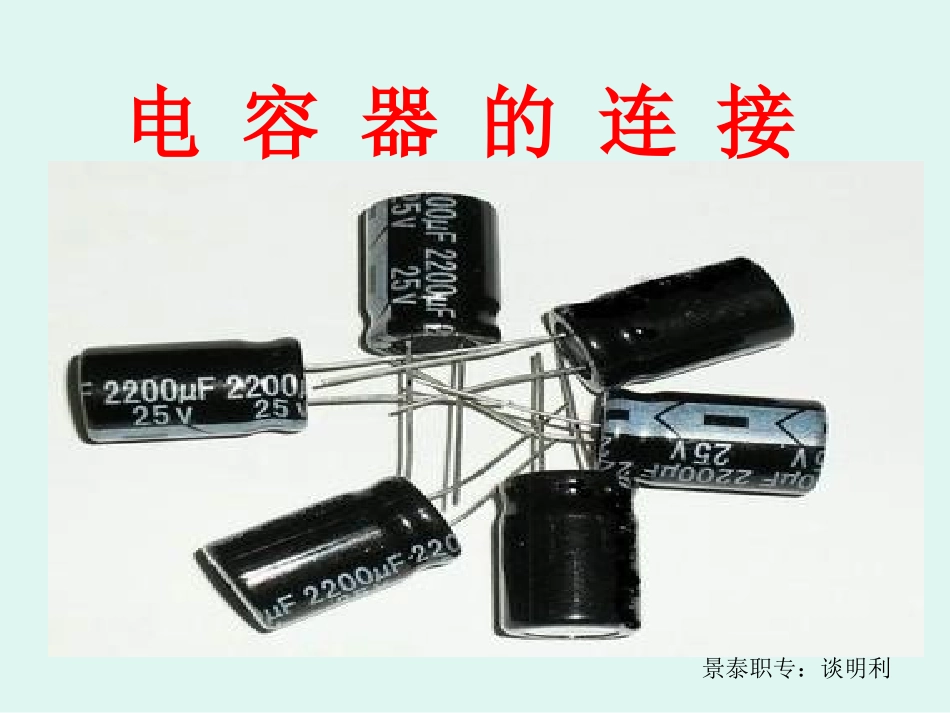

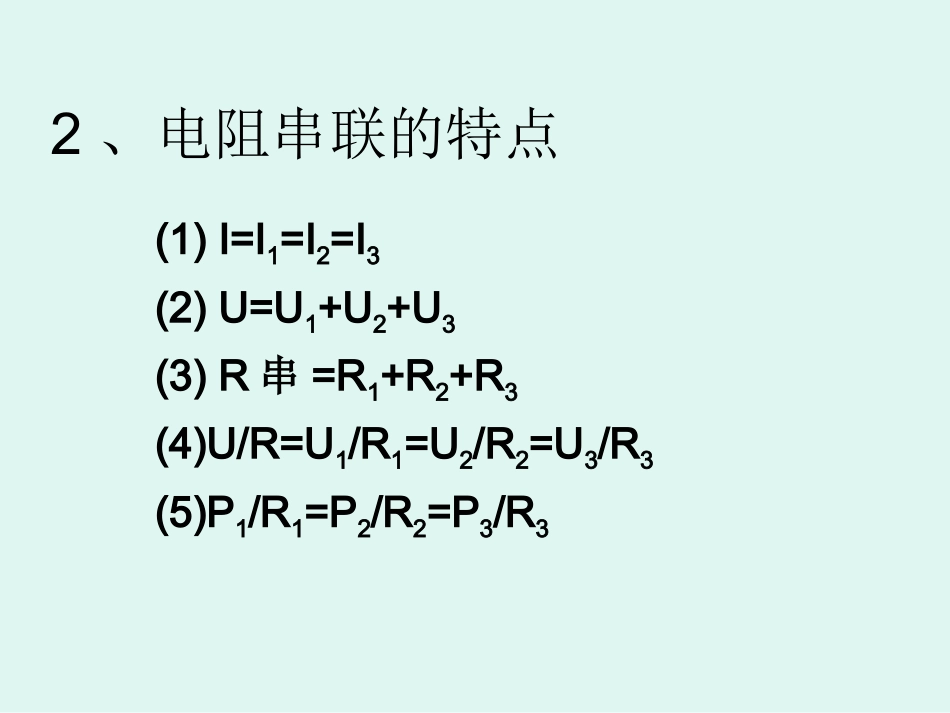

电容器的连接景泰职专:谈明利一、复习1、什么是电容器、一般电容器的电容怎么计算,平等板电容器的电容还可以怎么计算。答:1、任何两个彼此绝缘而又互相靠近的导体,都可以看成一个电容器.2、电容器所带的电荷量与它的两极板间的电压的比值称为电容器的电容用字母可以表示为:3、平行板电容器的电容,与电介质的介电常数成正比,与正对面积成正比,与极板间的距离成反比。即:UqCdSC2、电阻串联的特点(1)I=I1=I2=I3(2)U=U1+U2+U3(3)R串=R1+R2+R3(4)U/R=U1/R1=U2/R2=U3/R3(5)P1/R1=P2/R2=P3/R3图中电容器上分别显示的是电容器的那几个参数,它们各有什么意义?【观察与思考】UN≥U容量:电容器储存电荷的能力电容器在电路中安全工作的要求:额定电压:电容器正常工作时所能承受的最大电压。小李在维修电路时,碰到了以下情况:有一实际电路需要用到一个200uF、120V电容器,而手边只有若干200uF,50V的电容器,该怎么办?你能帮小李解决这些问题吗?【案例】与电阻的串联一样,将几个电容器首尾相连组成一个电路的连接方式称为电容器的串联。一、电容器的串联图电容器串联电路的特点⑴电荷量特点每个电容器带的电荷量相等。⑵电压特点总电压等于各个电容器上的电压之和。⑶电容特点总电容的倒数等于各个电容器的电容的倒数之和。1231111CCCC123UUUUq1=q2=q3=q电容器串联与电阻器串联电路特点比较3211111CCCC电容器串联电路电阻器串联电路q1=q2=q3=qI1=I2=I3=IU=U1+U2+U2U=U1+U2+U2【例1】如图,C1=C2=C3=C0=200μF,额定电压为50V,电源电压U=120V,求该组串联电容器的等效电容为多大?每只电容器两端电压为多大?是否安全?解:三个电容器串联后的等效电容C=C0/3=200μF/3=66.7μF由于电容器串联时,各电容器上的电荷量相等,并等效电容器中所带的电荷量,即q=q1=q2=q3=CU=88.7×10-6×120C≈8×10-3C所以,每个电容器两端的电压是U1=U2=U3=q/C0=(8×10-3)÷(200×10-6)=40V因为第一个电容器的额定工作电压是50V,而现在每个电容器的实际工作电压是40V,小于它的额定工作电压值,所以电容器在这种情况下工作是安全.【经验总结】当n个电容均为的电容元件串联时,其等效电容为0C0CCn=其耐压值为U=nU0结论:由于U1>U1N,所以C1可能会被击穿;当C1被击穿后,300V的电压将全部加在C2上,即U2>U2N,因而C2也可能被击穿。【例2】现有两个电容器C1=2μF,额定工作电压为160V,另一个电容C2=10μF,额定工作电压250V,若将C1,C2串联起来,接在300V的直流电源上,问,每只电容上的电压是多少?这样使用是否安全?1212641234116142262::2101.67210:1.6710300510510250210510501010CCCFFCCqqqqCqUVVCqUVVC解两个电容器串联后的等效电容是各电容器的电荷量为所以【案例】分析一小李的问题:已有若干电容器:C0=200F,耐压值为U0=50V。电路要求:容量C=200F,耐压值U≥120V解决办法:U=U0+U0+U0=3U0=3×U0=150VF67.66F320030CC存在问题:电容器耐压值不能满足要求【课堂小结】1.电容器串联电路的特点(1)电容器的总带电量与各个电容器的带电量相等,即:Q=Q1=Q2=Q3(2)总电压等于各个电容器上的电压之和,即:U=U1+U2+U3(3)总电容的倒数等于各电容倒数之和,即:1231111CCCC【课后作业】P724,5.
