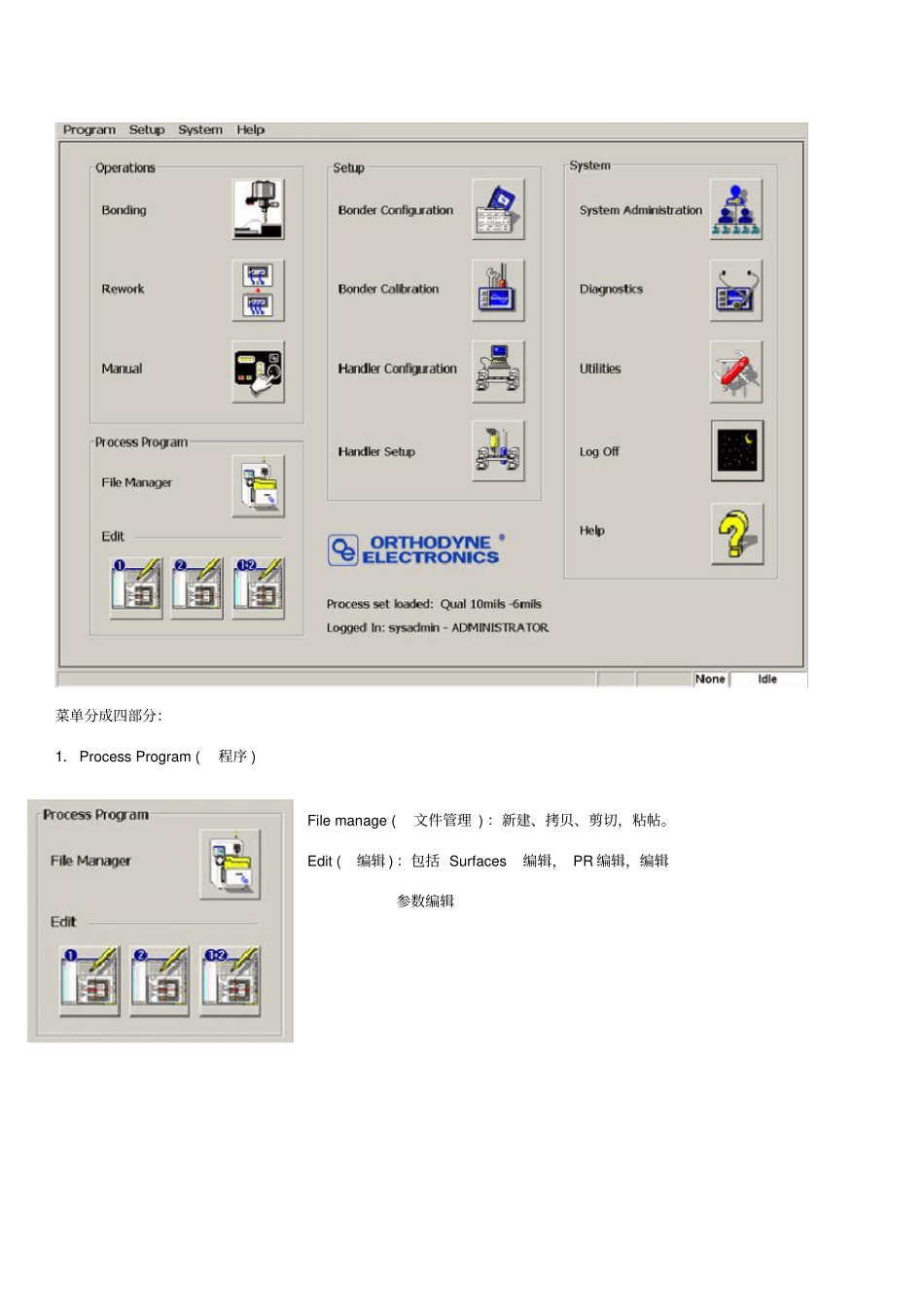

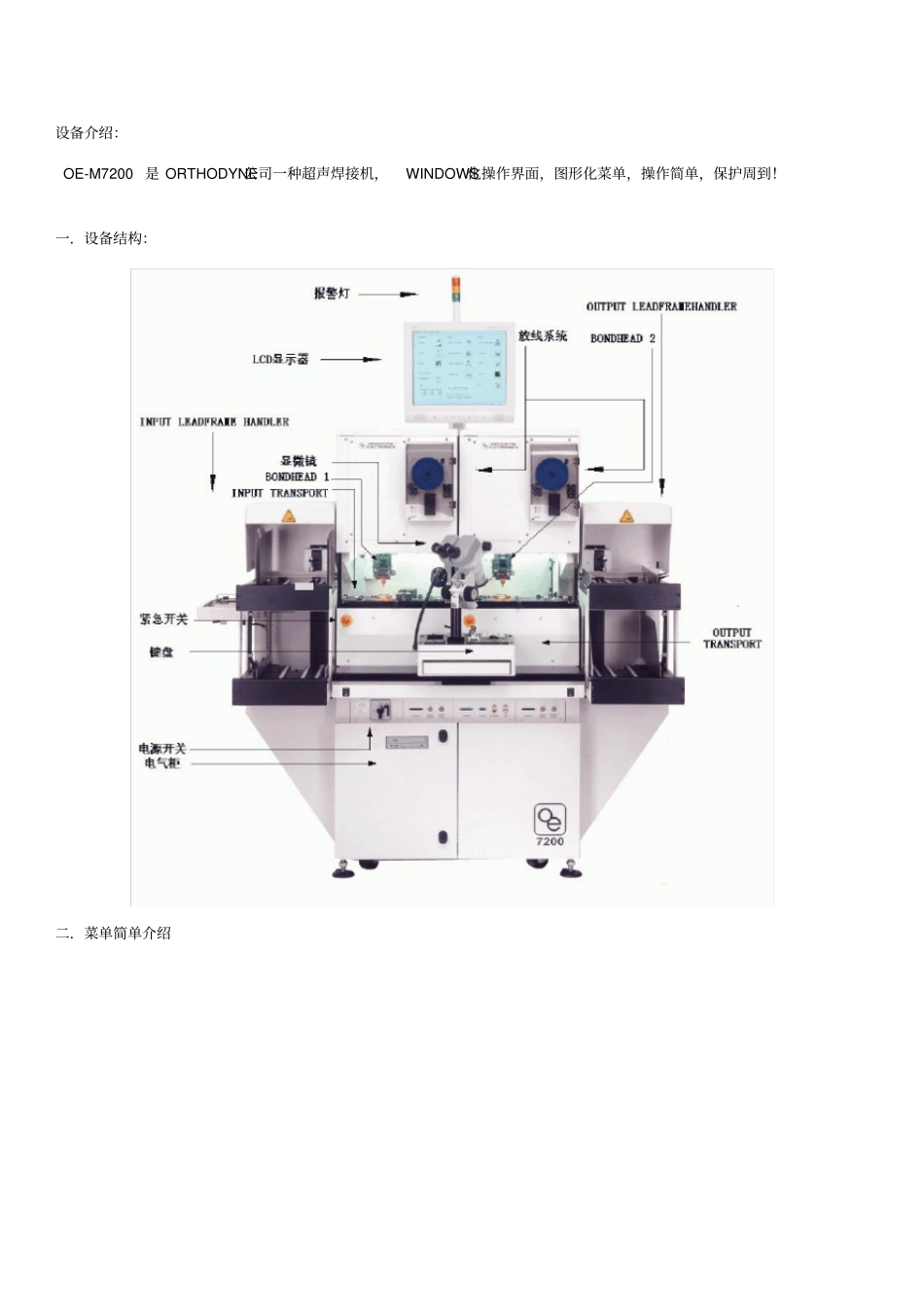

设备介绍：OE-M7200是ORTHODYNE公司一种超声焊接机，WINDOWS化操作界面，图形化菜单，操作简单，保护周到！一．设备结构：二．菜单简单介绍菜单分成四部分：1．ProcessProgram(程序)Filemanage(文件管理)：新建、拷贝、剪切，粘帖。Edit(编辑)：包括Surfaces编辑，PR编辑，编辑参数编辑进行BONDHEAD1编辑进行BONDHEAD2编辑进行BONDHEAD1与2编辑2．System（系统）SystemAdministration(系统管理):系统管理可分为四个级别用户管理（Sysamin、Engineer、Technician、Operator）可以对各个用户进行菜单权限管理，而且每个用户可设定密码！Diagnostics(诊断):对设备主要部件进行检测，主要用在检测马达运动。Utilities，可查看动作日志。LogOff(用户注销和登录)Help(帮助):查看快捷键功能。3．Setup(设置)BonderConfiguration(Bonder结构)：焊头功能设定。BonderCalibration(Bonder校准)：BondHead的校准HandlerConfiguration(进出料及步进系统结构)：主要显示HandlerSystem的伺服马达参数HandlerSetup(进出料及步进系统设置)：包括常用的升降台setup和步进调整，拉钩调整。。4．Operations(操作)Bonding：进行自动Bonding。Rework：补线Manual：用来手动移动BondHead和默认灯光设置，以及Handler控制三．键盘使用说明操作键盘主要有五部分组成：SafetyOverrideSwitch、FunctionButtons、Start&StopButton、PointerControls、Keyboard1．SafetyOverrideSwitch(安全保护钥匙)：当钥匙打在“|”挡上后，当打开安全门后，BondHead和HandlerSystem的伺服马达电路全部断电，当关闭安全门后，须按“START”键，所有伺服马达才会带电；当钥匙打在“—”挡后，打开和关闭安全门，伺服马达都在正常状态。（当安全门打开后，不能进行任何设备操作，必须将安全门关闭后才能进行正常的操作）2．Functionbuttons(功能键)：主要有八个键组成（F2、F3、F4、F5、F6、PREV、ENTER、NEXT）F2、F3、F4、F5、F6：这些功能键，在不同的菜单中有其特定的功能，须灵活运用在主菜单状态下：F5为INDEXINPUTTRANSPORTF6为INDEXOUTPUTTRANSPORT在AUTO状态下：F3为SKIPDEVICESF4为SKIPSURFACESPREV：返回键，当出现突出的窗口时，按该键可返回上级选项ENTER：确认键，当进行操作时，按该键可确认所做的操作NEXT：当进行操作时，按该键可进行下一步操作3．Start&StopButtonSTART：该键主要用与操作步骤开始（通常运用于Calibration和Procedures）STOP：该键主要运用于停止步骤程序4．PointerControls（屏幕指针控制即鼠标控制）TRACKBALL（轨迹球）：可以移动屏幕指针到合适的菜单下，在有些菜单下可以移动BondHead的X、Y、Z、Theta轴或者移动Camera的Focus(焦距)SELECT/MARK（选择确认键）：当移动TRACKBALL到合适的菜单下可按该键选择或者确认MENU（菜单键）：鼠标下拉菜单键MODE（模式键）：鼠标模式键，可以切换鼠标模式5．Keyboard（键盘）由于该设备使用软件为WINDOWSXP，采用数据键盘，为WINDOWS标准键盘，用法与PC相同四．常用菜单及工具栏使用1.BondManualOperation该菜单在很多菜单下都存在，可以用来移动Bondhead，控制Transport,控制照明灯光点击X-Y、Z、Theta,可以分别移动Bondhead的X&Y、Z、Theta轴BondHeadLights：点击可调整灯光的亮度点击INDEXTransport可以步进一格L/F点击它可以从Transport中清掉所需要清掉的L/F，并手动将L/F拿出TransportAdvanceToBH1：将框架送入ClampStation1AdvanceToBH2：将框架送入ClampStation2ClearLeadframe：将框架送出TransportOpen：打开L/FClampClose：关闭L/FClampTrackball：用轨迹球来控制L/FClamp张开度2．HandlerManualOperation(Handler手动操作)AdvancetoBonder1将L/F送入InputClampStationAdvancetoBonder2将L/F送入OutputClampStationIndexInputInputTransport可以步进一格L/FIndexOutputOutputTransport可以步进一格L/FClearStrip将L/F送出OutputTransportOpenClamp1打开InputTransportClampOpenClamp2打开OutputTransportClampRemoveLeadframe从Transport中清掉所需要清掉的L/FInputMagazineHandler和OutputMagazineHandler操作类似FirstSlot回到Magazin...
