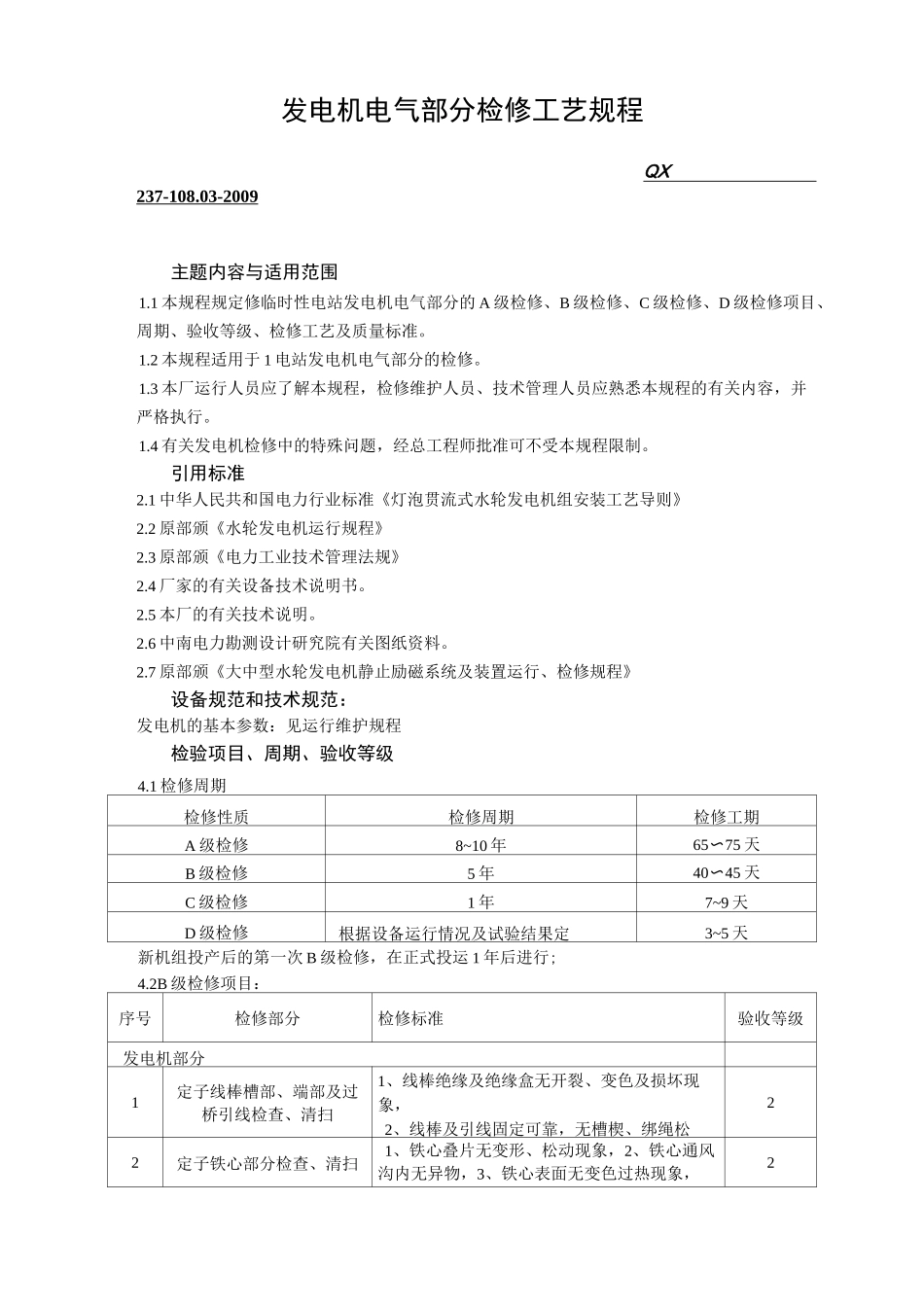

发电机电气部分检修工艺规程QX237-108.03-2009主题内容与适用范围1.1本规程规定修临时性电站发电机电气部分的A级检修、B级检修、C级检修、D级检修项目、周期、验收等级、检修工艺及质量标准。1.2本规程适用于1电站发电机电气部分的检修。1.3本厂运行人员应了解本规程，检修维护人员、技术管理人员应熟悉本规程的有关内容，并严格执行。1.4有关发电机检修中的特殊问题，经总工程师批准可不受本规程限制。引用标准2.1中华人民共和国电力行业标准《灯泡贯流式水轮发电机组安装工艺导则》2.2原部颁《水轮发电机运行规程》2.3原部颁《电力工业技术管理法规》2.4厂家的有关设备技术说明书。2.5本厂的有关技术说明。2.6中南电力勘测设计研究院有关图纸资料。2.7原部颁《大中型水轮发电机静止励磁系统及装置运行、检修规程》设备规范和技术规范：发电机的基本参数：见运行维护规程检验项目、周期、验收等级4.1检修周期检修性质检修周期检修工期A级检修8~10年65〜75天B级检修5年40〜45天C级检修1年7~9天D级检修根据设备运行情况及试验结果定3~5天新机组投产后的第一次B级检修，在正式投运1年后进行;4.2B级检修项目：序号检修部分检修标准验收等级发电机部分1定子线棒槽部、端部及过桥引线检查、清扫1、线棒绝缘及绝缘盒无开裂、变色及损坏现象，2、线棒及引线固定可靠，无槽楔、绑绳松22定子铁心部分检查、清扫1、铁心叠片无变形、松动现象，2、铁心通风沟内无异物，3、铁心表面无变色过热现象，4、各2部螺栓紧固无松动；3转子绕组及引线检查、清扫1、转子磁极固定可靠无松动，2、磁极绕组层间无松动、开裂及绝缘损坏等现象；3、磁极极间引线及引出线连接可靠无松动、变色及过热现象；4、绝缘子无放电、损坏开裂现象5、设备清洁无脏污24转子磁极阻尼环、阻尼条检查、清扫1、所有螺栓接线紧固，电气连接部位无过热、松动现象，2、阻尼条无松动及脱槽现象；3、设备清洁无脏污；25定子三相出口母线及中性点母线部分检查、清扫1、引线连接部分固定可靠无松动、变色及过热现象，2、支撑绝缘子固定可靠无松动及开裂现象，3、设备清洁无脏污26转子碳刷、滑环检查清扫1、碳刷、滑环接触可靠无放电现象，2、碳刷固定可靠，动作灵活，刷辨无变色过热现象；3、滑环支撑绝缘子无放电及损坏开裂现象；4、碳刷磨损均匀，磨损长度不超过2/3；5、设备清洁无脏污；27发电机上、下游侧风洞检查清扫1、风洞无异物，清洁无脏污；2、所有电气设备固定及连接螺栓紧固无松动；28中性点消弧线圈、刀闸及电缆检查清扫1、所有接线紧固无松动，2、电缆绝缘完好无损坏，支撑绝缘子无放电及损坏开裂现象；3、刀闸操作机构正常；4、设备清洁无脏污；29励磁变检查清扫1、所有接线紧固无松动，2、电缆绝缘完好无损坏，3、设备清洁无脏污；210灭磁开关解体检查清扫1、开关操作机构无异常，2、所有接线紧固无松动，3、开关主触头接触可靠；211励磁功率柜内一次设备检查清扫1、所有接线紧固无松动，清洁无脏污；2、设备全面检查无异常；212发电机辅机控制柜检查清扫1、清洁无脏污，2、设备全面检查无异常，3、屏柜封堵完好；210.5KV出口共箱母线1母线电气连接部位检查1、电气接线紧固无变色、发热及松动现象；2、母排固定可靠无无松动；22母线绝缘子检查清扫1、绝缘子无开裂及损坏现象；2、绝缘子固定可靠无松动；3、清洁无脏污；23母线外壳接地系统检查1、外壳接地端子连接可靠无松动；24设备卫生清扫1、清洁无脏污；25母线PT、CT检查清扫1、绝缘无开裂及损坏现象，2、电气接线紧固无松动；3、清洁无脏污；2出口开关1出口开关检查、清扫1、所有螺栓接线紧固，2、开关操作机构正常，机械转动部位无卡滞，3、SF6气体压力正常无泄漏，4、清洁无脏污；22屏柜机构检查1、柜门关合正常无卡滞及变形现象；2机旁动力屏1机旁动力屏柜清扫及开关检查1、清洁无脏污；2、开关操作正常；3、电气接线紧固无松动；4、屏柜封堵完好；22开关定值检查与《机电设备定值手册》一致23所有接地系统检查、完善设备接地可靠，无松动、锈蚀现象，油漆完整2电气设备预试发电机预试1定子绕组直流电阻测量发电机各相或各分支的直流电阻值，在校正了由于引线...
