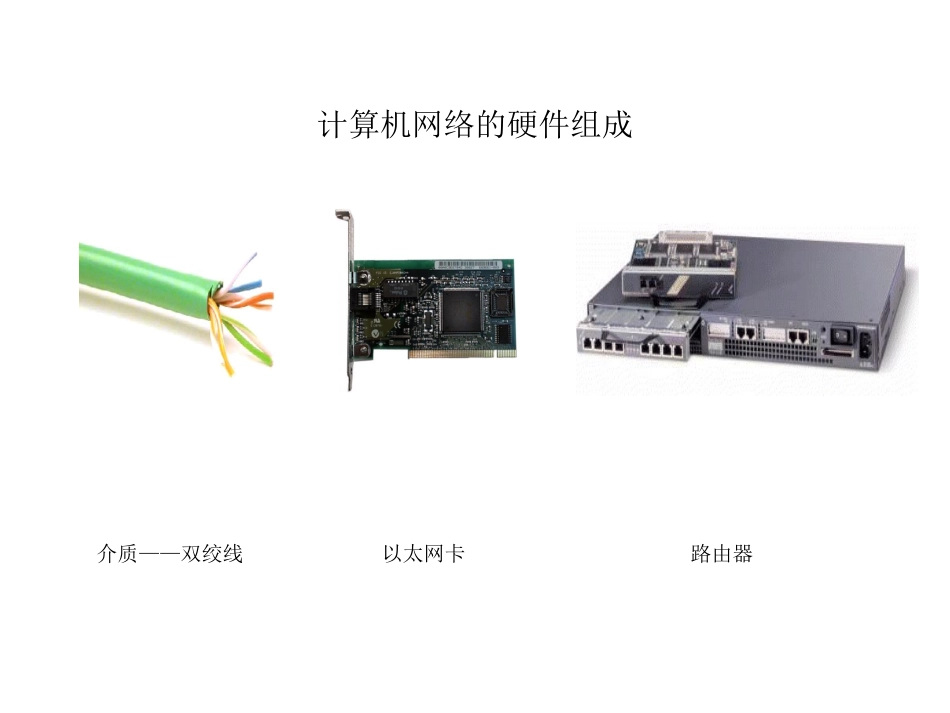

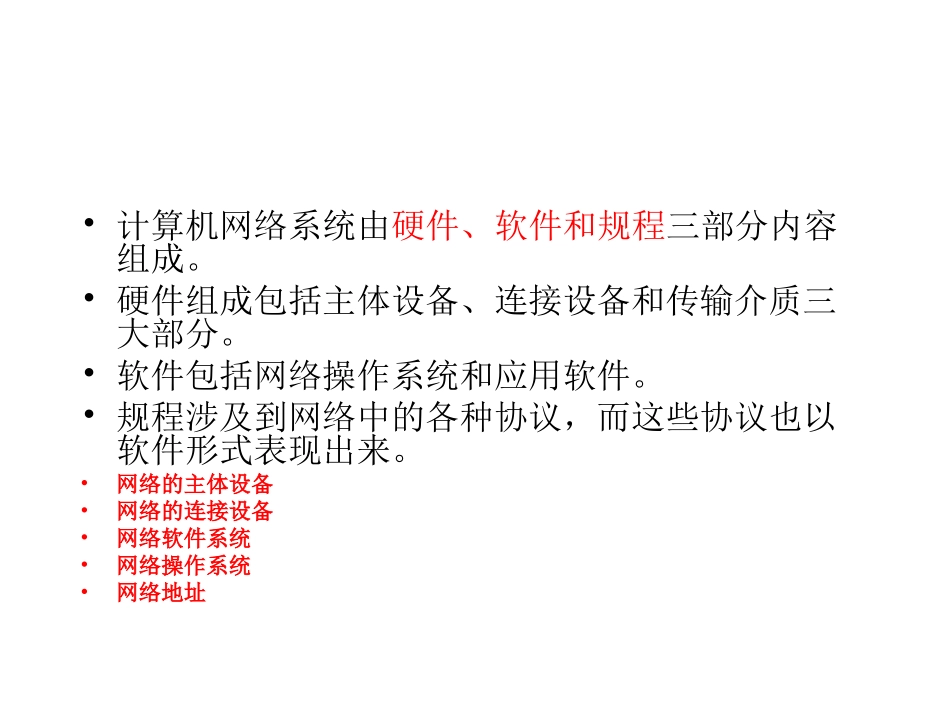

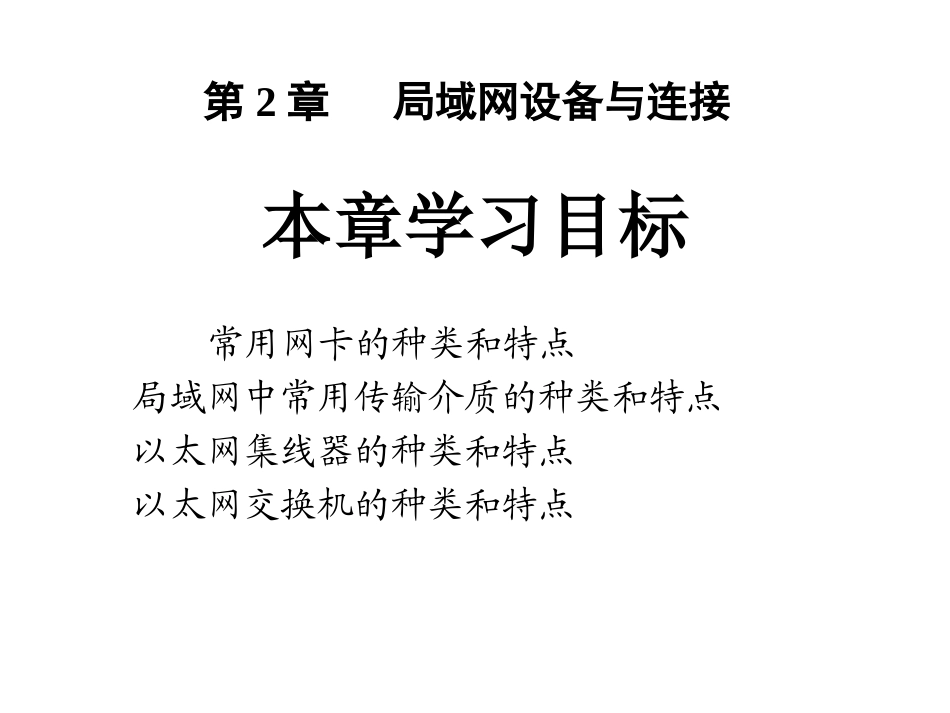

第2章局域网设备与连接本章学习目标常用网卡的种类和特点局域网中常用传输介质的种类和特点以太网集线器的种类和特点以太网交换机的种类和特点计算机网络的硬件组成介质——双绞线以太网卡路由器•计算机网络系统由硬件、软件和规程三部分内容组成。•硬件组成包括主体设备、连接设备和传输介质三大部分。•软件包括网络操作系统和应用软件。•规程涉及到网络中的各种协议，而这些协议也以软件形式表现出来。•网络的主体设备•网络的连接设备•网络软件系统•网络操作系统•网络地址网络的主体设备•计算机网中的主体设备称为主机（Host），一般可分为中心站（又称为服务器）和工作站（客户机）两类。服务器是为网络提供共享资源的基本设备，在其上运行网络操作系统，是网络控制的核心。应选择较高档次的机型，其工作速度、软硬盘容量及内存容量的指标都要求较高，携带的外部设备多且高级。工作站是网络用户入网操作的结点，可以有自己的操作系统。用户既可以通过运行工作站上的网络软件，共享网络上的公共资源，也可不进入网络单独工作。网络的连接设备•网络适配器•集线器•传输介质•网络互联设备网络软件系统•协议软件•通信软件•网络操作系统•网络操作系统3大阵营•NetWare：由Novell公司设计提供的网络操作系统NetWare是一种高性能的网络操作系统。其设计思想成熟、实用，它提出开放系统的概念是局域网上操作系统的工业标准。它包括：服务器操作系统、网络服务软件、工作站重定向软件和传输协议软件4部分。WindowsNT：Microsoft公司设计的32位网络操作系统WindowsNT具有可扩充性、可移植性、可靠性和兼容性等特点。它将客户机/服务器模型、对象模型和对称多处理模型这三种模型有机地结合起来，构成了20世纪90年代最为理想的操作系统。针对不同的使用目的，WindowsNT分为WindowsNTWorkstation和WindowsNTServer两种不同的版本。工作站版本主要提供给网络客户使用，而服务器版本专门提供给网络主机使用。继WindowsNT4.0之后，Microsoft公司又推出了Windows2000和WindowsXP，它们基于WindowsNT技术构建，新增和增强了许多组件的功能，大大提高了系统的综合可靠性和网络管理功能。UNIX：UNIX操作系统是标准的多用户系统，它是当今最为流行的操作系统。它使TCP/IP成为UNIX系统核心的基本组成部分，UNIX系统的服务器可以和安装Windows系统或DOS的工作站通过TCP/IP协议连成网络机房的基本要求•第一：防静电（大家可以看到防静电地板。条件好的还要在盖房子的时候就在墙壁里面打上铜带做全屏蔽）第二：恒温、防尘（因为拍摄视角问题，大家没看到空调。本机房安装有中央空调，但是中央空调对专业机房来说作用不大，所以还安装有5匹的柜机）第三：足够的电力保障（电力的重要不用赘说，一般机房不但有专线供电，而且都安装有不间断ups，可不是一般的稳压电源啊！因为一般的稳压电源有一个瞬间波动峰值，而网络电子设备最怕就是这个。）如果还有条件的话。防雷击也要做，顺便说一下，可不是普通的避雷针就能用的！综合布线以及其注意事项•系统布线非常重要，它的好坏直接影响到通话质量，若串入高压电，甚至威胁到机器以及人身安全。•1).不要将电话线与交流电源、电脑、电报机等连线并行布设，如果靠近这些线应做屏蔽；•2).避免PBX与电脑等其它办公设备共用同一电源插座，可能会产生噪声干扰；•3).布线时应先将系统电源关闭，布完线再打开，布错线可能会导致系统不能正常工作；•4).PBX主机到分机线的最大距离：普通话机/约1500m；专用话机/约360m；此参数与所用电缆的粗细有关仅供参考，•PBX(PrivateBrancheXchange,专用交换机）简而言之就是集团电话机房环境要求•机房环境要求•1).避免安装在阳光直射、太冷太热或潮湿的地方（温度范围：0℃～40℃，湿度范围：60%以下）；•2).避免安装在经常振动、灰尘多或会接触水、油的地方；•3).避免接近高频机器或电子焊接器及收音机或手机天线（包括短波）；•4).提供弱电专用地线系统，对地阻抗必须≤3欧姆•5).北方城市尽量安装防静电地板•PBX安装要求•1).交换机周围空间不要太拥挤，以利于散热；•2).交换机一般应放于配线架...
