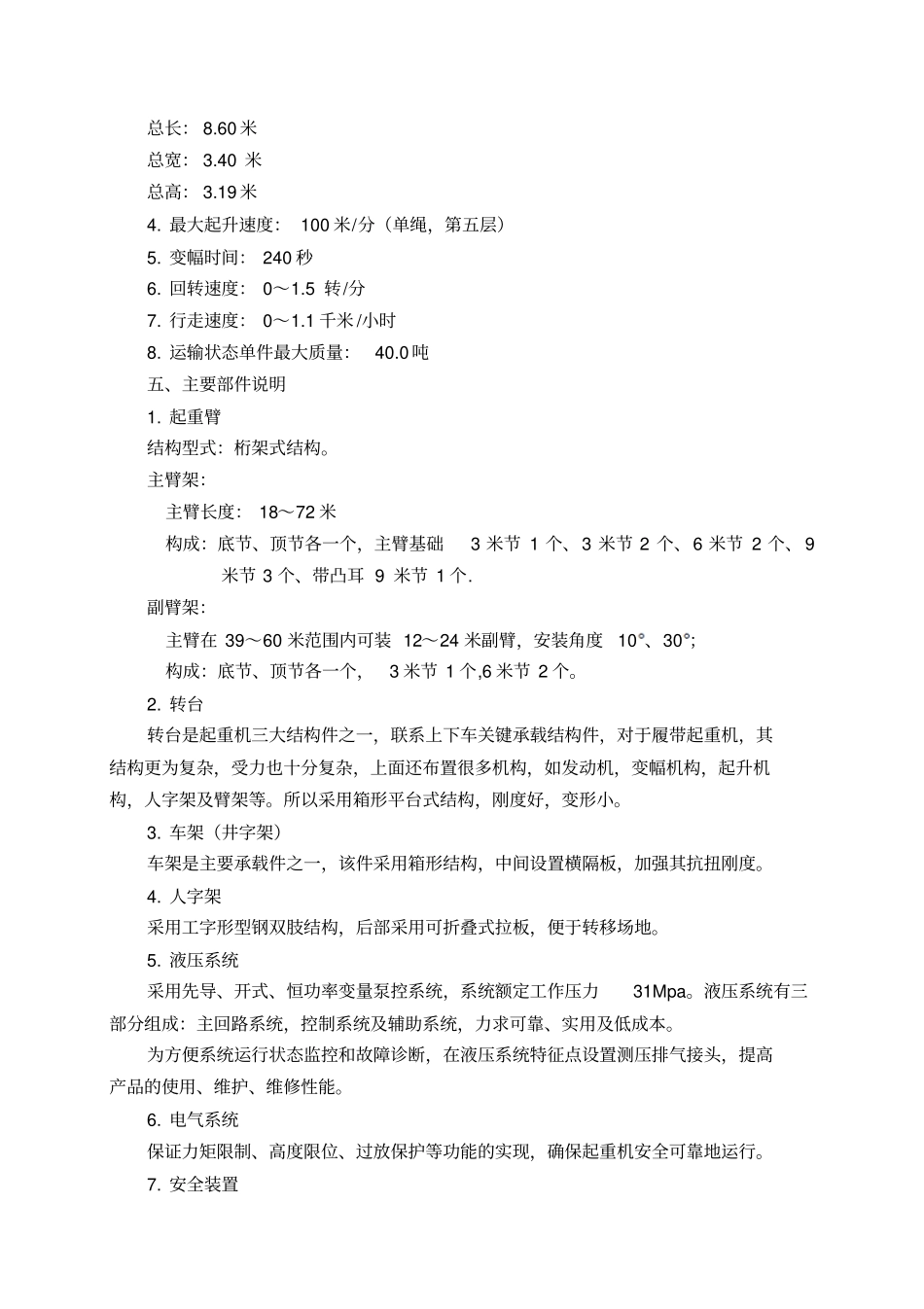

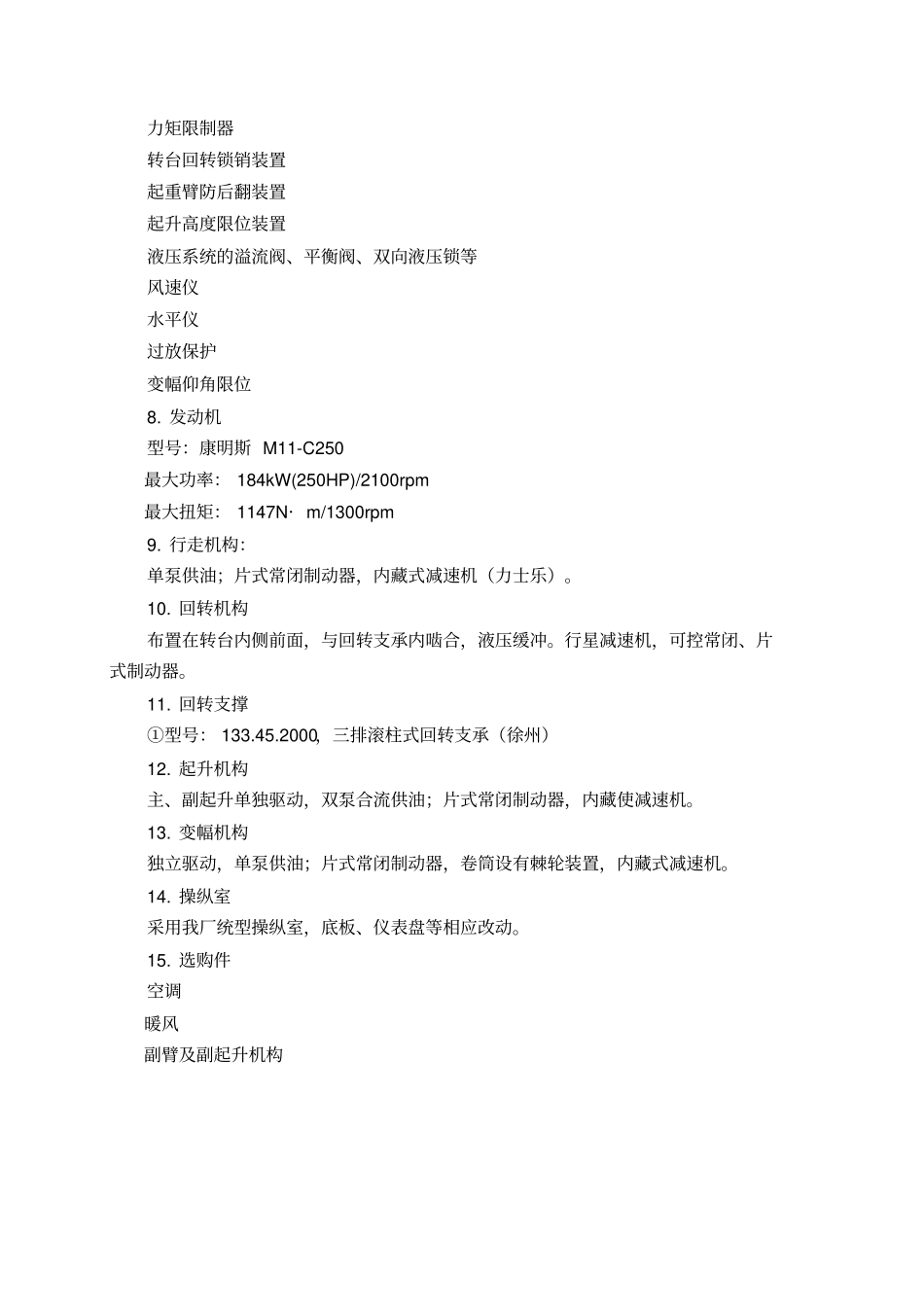

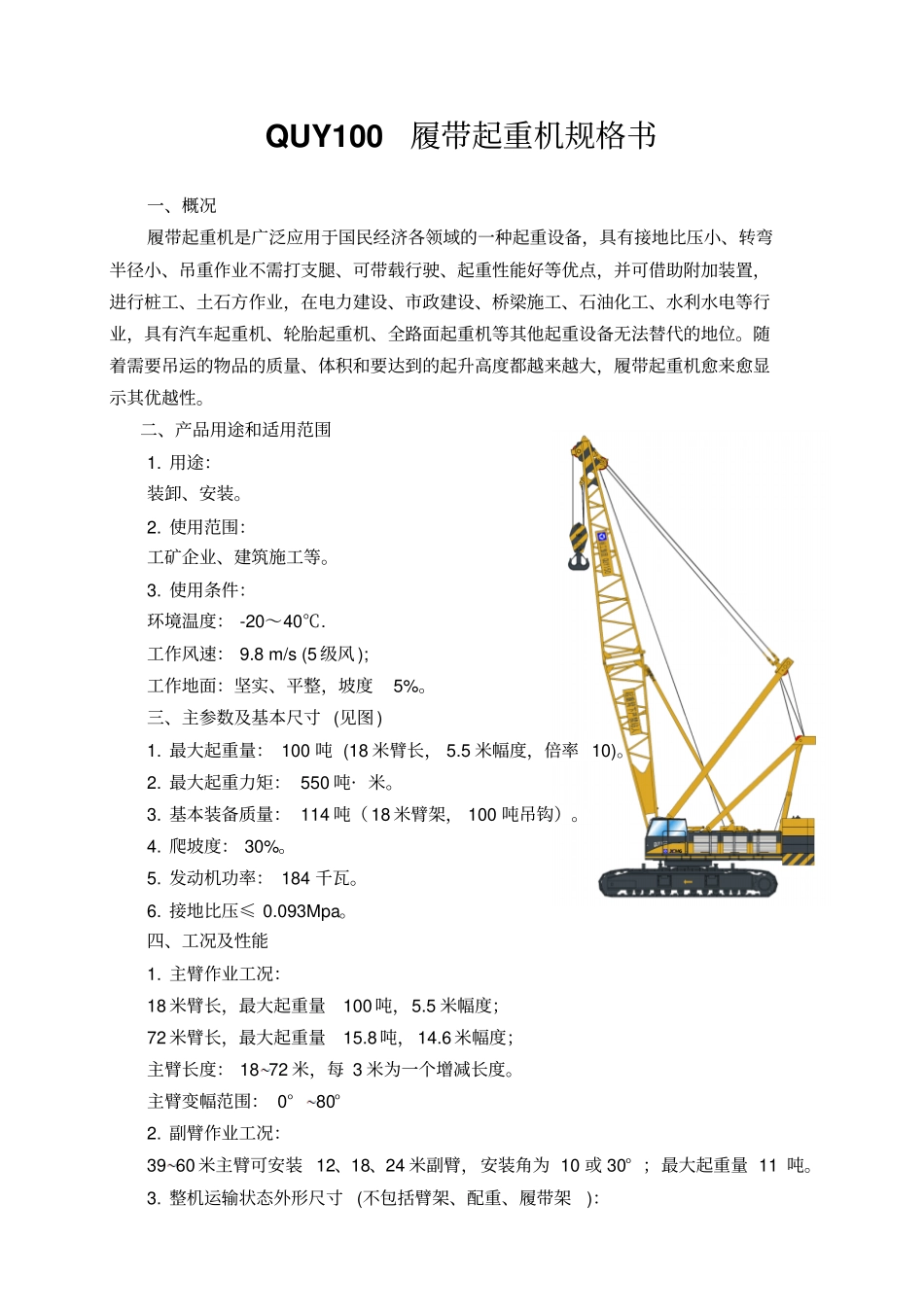

QUY100履带起重机规格书一、概况履带起重机是广泛应用于国民经济各领域的一种起重设备,具有接地比压小、转弯半径小、吊重作业不需打支腿、可带载行驶、起重性能好等优点,并可借助附加装置,进行桩工、土石方作业,在电力建设、市政建设、桥梁施工、石油化工、水利水电等行业,具有汽车起重机、轮胎起重机、全路面起重机等其他起重设备无法替代的地位。随着需要吊运的物品的质量、体积和要达到的起升高度都越来越大,履带起重机愈来愈显示其优越性。二、产品用途和适用范围1.用途:装卸、安装。2.使用范围:工矿企业、建筑施工等。3.使用条件:环境温度:-20~40℃.工作风速:9.8m/s(5级风);工作地面:坚实、平整,坡度5%。三、主参数及基本尺寸(见图)1.最大起重量:100吨(18米臂长,5.5米幅度,倍率10)。2.最大起重力矩:550吨·米。3.基本装备质量:114吨(18米臂架,100吨吊钩)。4.爬坡度:30%。5.发动机功率:184千瓦。6.接地比压≤0.093Mpa。四、工况及性能1.主臂作业工况:18米臂长,最大起重量100吨,5.5米幅度;72米臂长,最大起重量15.8吨,14.6米幅度;主臂长度:1872米,每3米为一个增减长度。主臂变幅范围:0°80°2.副臂作业工况:3960米主臂可安装12、18、24米副臂,安装角为10或30°;最大起重量11吨。3.整机运输状态外形尺寸(不包括臂架、配重、履带架):总长:8.60米总宽:3.40米总高:3.19米4.最大起升速度:100米/分(单绳,第五层)5.变幅时间:240秒6.回转速度:0~1.5转/分7.行走速度:0~1.1千米/小时8.运输状态单件最大质量:40.0吨五、主要部件说明1.起重臂结构型式:桁架式结构。主臂架:主臂长度:18~72米构成:底节、顶节各一个,主臂基础3米节1个、3米节2个、6米节2个、9米节3个、带凸耳9米节1个.副臂架:主臂在39~60米范围内可装12~24米副臂,安装角度10、30;构成:底节、顶节各一个,3米节1个,6米节2个。2.转台转台是起重机三大结构件之一,联系上下车关键承载结构件,对于履带起重机,其结构更为复杂,受力也十分复杂,上面还布置很多机构,如发动机,变幅机构,起升机构,人字架及臂架等。所以采用箱形平台式结构,刚度好,变形小。3.车架(井字架)车架是主要承载件之一,该件采用箱形结构,中间设置横隔板,加强其抗扭刚度。4.人字架采用工字形型钢双肢结构,后部采用可折叠式拉板,便于转移场地。5.液压系统采用先导、开式、恒功率变量泵控系统,系统额定工作压力31Mpa。液压系统有三部分组成:主回路系统,控制系统及辅助系统,力求可靠、实用及低成本。为方便系统运行状态监控和故障诊断,在液压系统特征点设置测压排气接头,提高产品的使用、维护、维修性能。6.电气系统保证力矩限制、高度限位、过放保护等功能的实现,确保起重机安全可靠地运行。7.安全装置力矩限制器转台回转锁销装置起重臂防后翻装置起升高度限位装置液压系统的溢流阀、平衡阀、双向液压锁等风速仪水平仪过放保护变幅仰角限位8.发动机型号:康明斯M11-C250最大功率:184kW(250HP)/2100rpm最大扭矩:1147N·m/1300rpm9.行走机构:单泵供油;片式常闭制动器,内藏式减速机(力士乐)。10.回转机构布置在转台内侧前面,与回转支承内啮合,液压缓冲。行星减速机,可控常闭、片式制动器。11.回转支撑①型号:133.45.2000,三排滚柱式回转支承(徐州)12.起升机构主、副起升单独驱动,双泵合流供油;片式常闭制动器,内藏使减速机。13.变幅机构独立驱动,单泵供油;片式常闭制动器,卷筒设有棘轮装置,内藏式减速机。14.操纵室采用我厂统型操纵室,底板、仪表盘等相应改动。15.选购件空调暖风副臂及副起升机构六、QUY100履带起重机主要配套件厂家项目型号备注发动机M11-C250重庆康明斯行走减速机GFT160德国力士乐行走马达A2FE125德国力士乐行走平衡阀BVD20W28L德国力士乐回转减速机GFB60北京力士乐回转马达A2FE80德国力士乐回转平衡阀BVD20W27L德国力士乐主、副卷扬减速机GFT80北京力士乐主、副卷扬马达A6VE160德国力士乐主、副卷扬平衡阀BVD25W38L德国力士乐变幅卷扬减速机GFT36北京力士乐变幅卷扬马达A2FE80德国力士乐变幅平衡阀BVD20W27L德国力士乐主泵A8VO107德国力...
