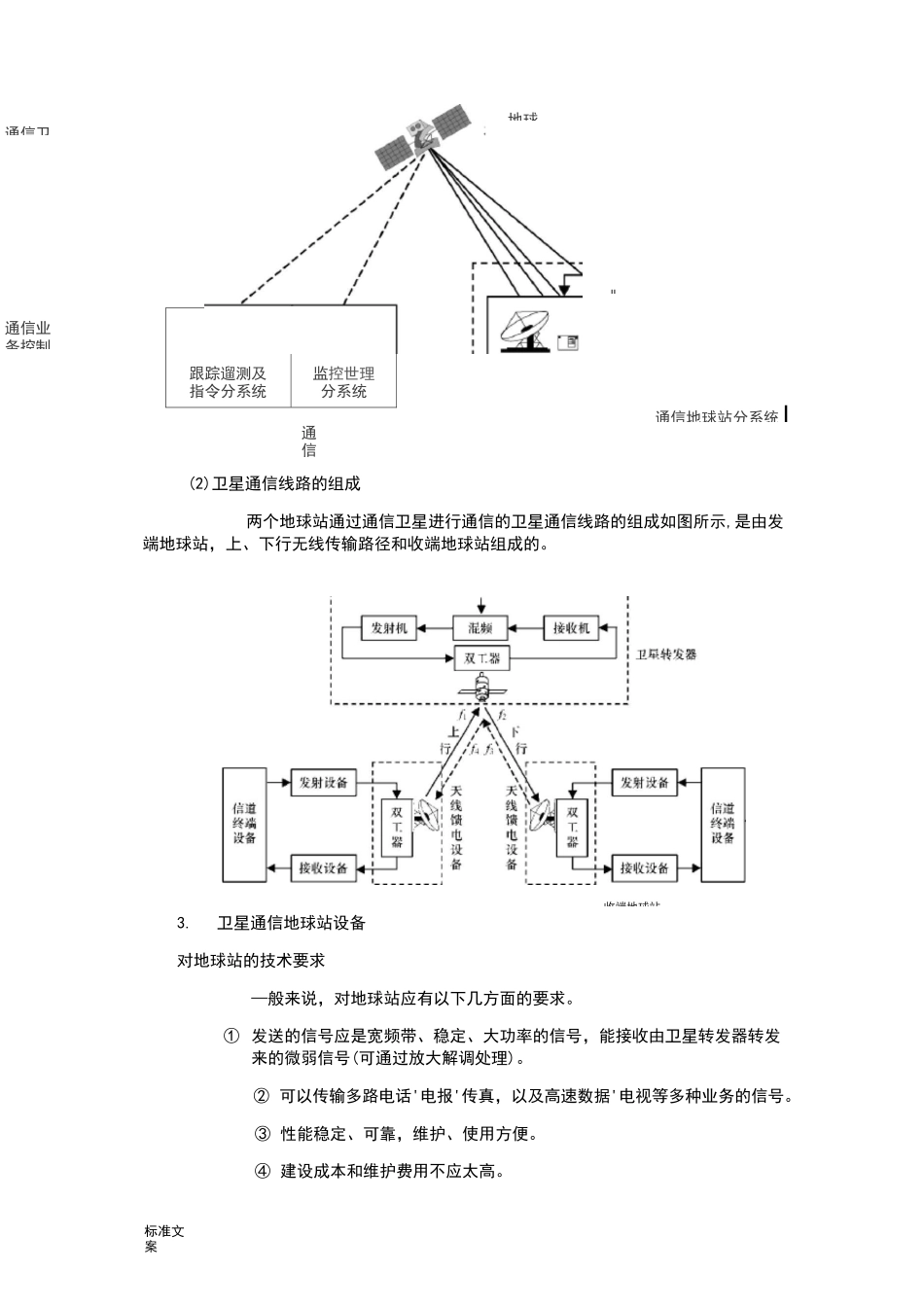

标准文案卫星通信概述1.卫星通信的基本概念与特点定义：卫星通信是指利用人造地球卫星作为中继站，转发或反射无线电波，在两个或多个地球站之间进行的通信。卫星通信又是宇宙无线电通信形式之一，而宇宙通信是指以宇宙飞行体为对象的无线电通信，它有三种形式：（1）宇宙站与地球站之间的通信；（直接通信）（2）宇宙站之间的通信；（直接通信）（3）通过宇宙站转发或反射而进行的地球站间的通信。（间接通信）第三种通信方式通常称为卫星通信，当卫星为静止卫星时称为静止卫星通信。大多数通信卫星是地球同步卫星（静止卫星：轨道在一定高度时卫星与地球相对静止）。静止卫星是指卫星的运行轨道在赤道平面内。轨道离地面高度约为35800km（为简单起见，经常称36000km）。静止卫星通信的特点（1）静止卫星通信的优点a通信距离远，且费用与通信距离无关（只要在卫星波束范围内两站之间的传输与距离无关）b覆盖面积大（三颗卫星即可覆盖所有地方），可进行多址通信（一发多收）c通信频带宽（带宽为500M），传输容量大d信号传输质量高，通信线路稳定可靠e建立通信电路灵活、机动性好（只要卫星覆盖到，均可建立地面站进行通信）f可自发自收进行监测（2）静止卫星通信的缺点a静止卫星的发射与控制技术比较复杂（所以国内做卫星发射的很少）。b地球的两极地区为通信盲区（轨道与赤道平行，切线方向下来无法到达两极），而且地球的高纬度地区通信效果不好。c存在星蚀（卫星在地球和太阳之间）和日凌（地球在太阳和卫星之间）中断现象。一一（现今可通过处理缩短这种现象）d有较大的信号传输时延（发射和接受时间）和回波干扰。2.卫星通信系统的组成（1）卫星通信系统的组成通常卫星通信系统是由地球站、通信卫星（前两个为主要组成，负责卫星收发）、跟踪遥测及指令系统和监控管理系统（后两个提供辅助功能，监测卫星、姿态调整等）4大部分组成的，如图所示。标准文案跟踪遛测及监控世理指令分系统分系统通信业务控制通信通信地球站分系统I(2)卫星通信线路的组成两个地球站通过通信卫星进行通信的卫星通信线路的组成如图所示,是由发端地球站，上、下行无线传输路径和收端地球站组成的。3.卫星通信地球站设备对地球站的技术要求—般来说，对地球站应有以下几方面的要求。①发送的信号应是宽频带、稳定、大功率的信号，能接收由卫星转发器转发来的微弱信号(可通过放大解调处理)。②可以传输多路电话'电报'传真，以及高速数据'电视等多种业务的信号。③性能稳定、可靠，维护、使用方便。④建设成本和维护费用不应太高。通信卫II地球收端地球站标准文案终端接口设笛(1)地球站的性能指标一一品质因数(G/T)G/T是地球站接收天线的增益G与地球站接收系统的等效噪声温度T的比值，它表征了地球站对微弱信号的接收能力，称为地球站的品质因数。(2)有效辐射功率及其稳定度为了保证所传送信号的质量，要求地球站的发射机能够发射较大的功率，一般为几百瓦〜十几千瓦，而且要求所发射的射频信号功率非常稳定。(3)射频频率的稳定度地球站所发射的射频信号的频率必须很精确，如果有较大漂移，不但要影响卫星转发器频带的有效利用，还会在卫星转发器中产生交调噪声。(4)射频能量的扩散为减小交调干扰，必须对地球站在负载轻(即通话数少)的时候所发射的射频频谱能量密度加以限制。(5)干扰波辐射的限制为防止干扰波对卫星转发器和其他微波通信系统形成干扰，规定地球站因多载波引起的交调干扰及带外总的有效全向幅射功率应小于限定值。地球站的组成标准地球站的组成，主要由天线分系统、发射机分系统、接收机分系统、通信控制分系统、信道终端设备分系统和电源分系统6个分系统组成。(固定站涉及到信道终端设备分系统，一般情况下产品涉及发射系统、接收系统以及天线系统)定向*标准文案发射机分系统发射机分系统由上变频器（如上图，信道终端出来的是L频段，而天线系统的频段为Ku/Ka,因此需要做变频处理，从上图的上半部分故叫做上变频器）、自动功率控制电路、发射波合成装置、激励器和大功率放大器等组成。自动功率桎制电路接收机分系统{LNBLNA:只放大不变频有时需加下变频器卫星转发器经过天线后信号会放大...
