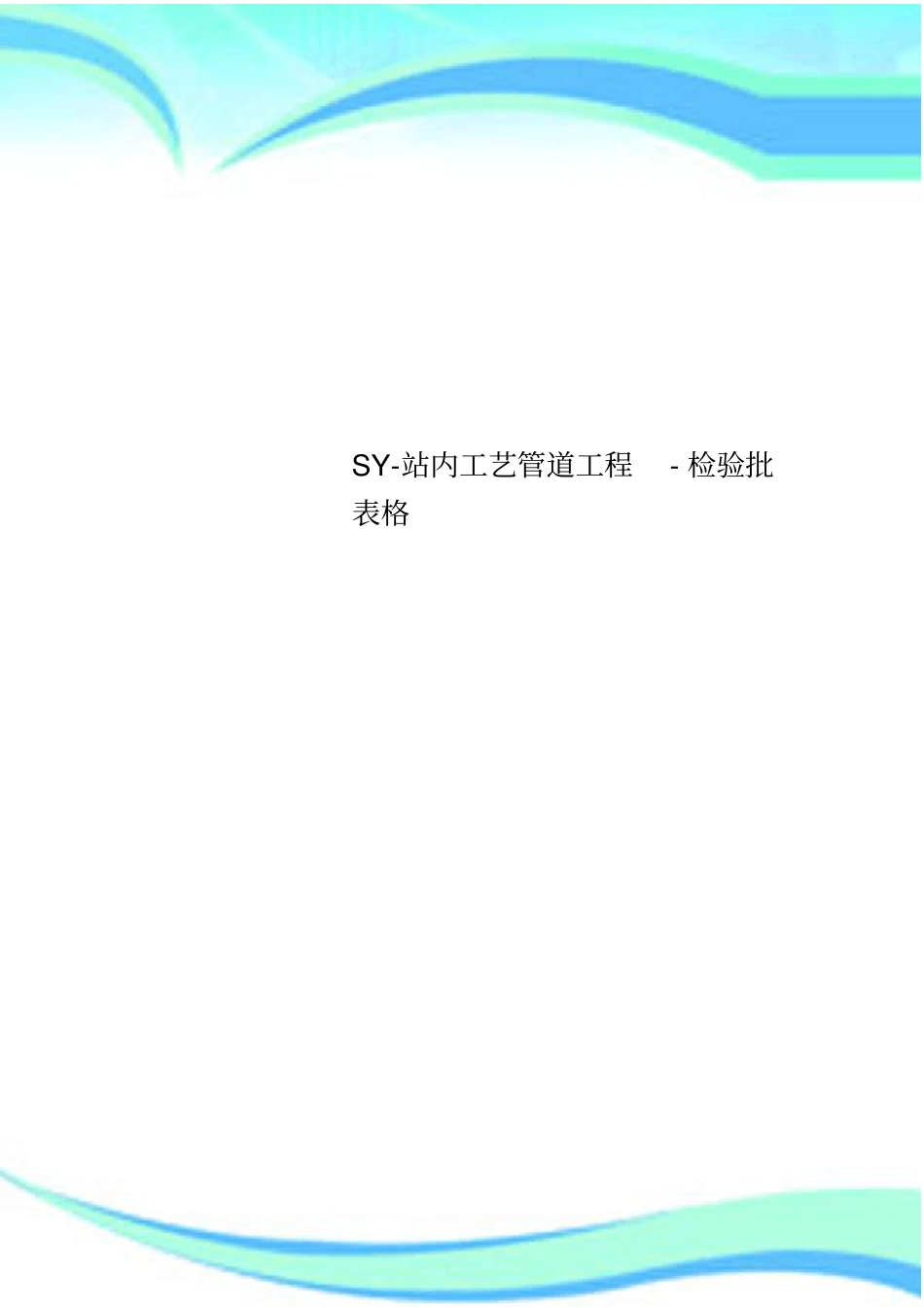

SY-站内工艺管道工程-检验批表格VIP专享VIP免费

SY-站内工艺管道工程-检验批表格2————————————————————————————————作者：————————————————————————————————日期：3表C.0.1钢管下料和管件加工检验批质量验收记录表工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见主控项目1钢管及管件材质、规格、型号应符合设计要求及相应规范规定2用有缝管制作弯管时，焊缝应避开受拉（压）区一般项目1管端坡口加工应符合焊接工艺规程规定，规程无要求时其允许偏差应符合本规范附录D的规定2切口端面应平整，无裂纹、重皮、夹杂、毛刺、凹凸、缩口、熔渣、氧化物与铁屑等；切口端面倾斜偏差不应大于钢管外径的1%，且最大不应超过3mm3卷管加工、管口翻边、夹套管加工及其质量应符合现行国家标准《工业金属管道工程施工规范》GB50235的有关规定4弯管表面应无裂纹、过烧、分层、皱纹等缺陷5II形弯管平面度允许偏差每米不应大于3mm，最大不应大于10mm平面度允许偏ΔII形弯管的长度＜500mm≤3mm500mm~1000mm≤4mm1000mm~1500mm≤6mm＞1500mm≤10mm6汇管采用骑坐式连接时，母管的开孔直径应比支管内径小2mm7骑座式管汇子管坡口及角接接头接头夹角90°~105°子管与鞍口的角度β45°坡口角度α45°~60°根部间隙b（mm）1.5~2.5钝边p（mm）0~1.5105°~150°子管与鞍口的角度β45°~90°坡口角度α60°根部间隙b（mm）1.5~2.5钝边p（mm）0~1.58汇管采用插入式连接在母管上开孔并加工坡口坡口角度应为450~600，其允许偏差±2.50，孔与子管外径间隙0.5mm~2mm.子管插入深度不得超过母管内壁4续表C.0.1工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见一般项目9汇管组对的允许偏差母管总长±3mm子管间距±1mm子管与母管两中心线的相对偏移±1.5mm子管法兰接管长度±1.5mm法兰水平度或垂直度子管直径（mm）≤300≤1＞300≤2母管直线度母管公程直径（mm）≤100≤L/1000,最大15mm＞100≤2L/1000,最大15mm施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目代表）年月日5表C.0.2管道安装检验批质量验收记录表工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见主控项目1管道及管件材质、规格、型号应符合设计要求和规范规定2安全阀调校应符合设计要求和规范规定一般项目1“II”形“Ω”形管道补偿器安装前，应按设计规定进行预拉伸（预压缩），其允许偏差为±10mm2管道支、吊架的安装管道的支架、托架、吊架、管卡的类型、规格应符合设计要求管道支、吊架安装前要进行标高和坡降放线测量，固定后的支、吊架位置应正确，安装应平整、牢固，与管道接触良好固定支架应按设计要求安装导向支架或滑动支架的滑动面应洁净平整，不应有歪斜和卡涩现象。其安装位置应从支承面中心向位移反方向偏移支、吊架焊接应由有资格的焊工施焊。管道与支吊架焊接时，焊缝外形应平整饱满、不应有咬边、烧穿现象滑动支架应保证沿轴向滑动无阻，且不发生横向偏移临时支架焊接不应伤及主材3法兰螺孔应对称安装。管道的两端都有法兰时，将一端法兰与管道焊接后，用水平尺找平，另一端也同样找平。平孔不平度应小于1mm4法兰密封面应与管子中心垂直公称直径小于或等于300mm在法兰外径上的允许偏差为±1mm公称直径大于300mm在法兰外径上的允许偏差为±2mm5安全阀安装时应保持垂直6管道安装允许偏差坐标架空±10mm地沟±7mm埋地±20mm标高架空±10mm地沟±7mm埋地±20mm6续表C.0.2管道安装检验批质量验收记录表工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见一般项目6管道安装允许偏差平直度DN≤100mm≤2L/1000最大40mmDN＞100mm≤3L/1000最大70m...
