UG12钻孔drill模板设置方法VIP免费

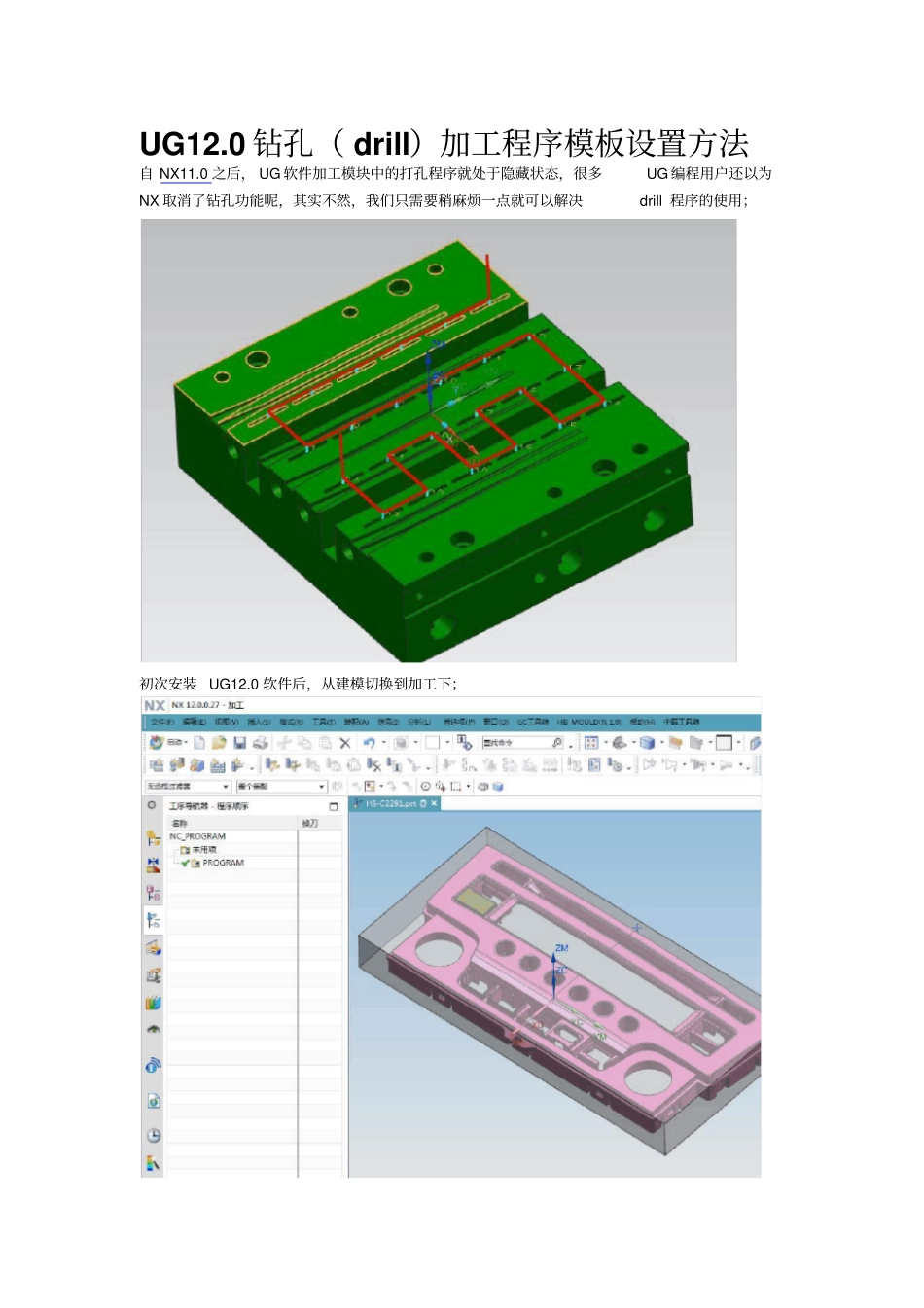

UG12钻孔drill模板设置方法_第1页
1/5

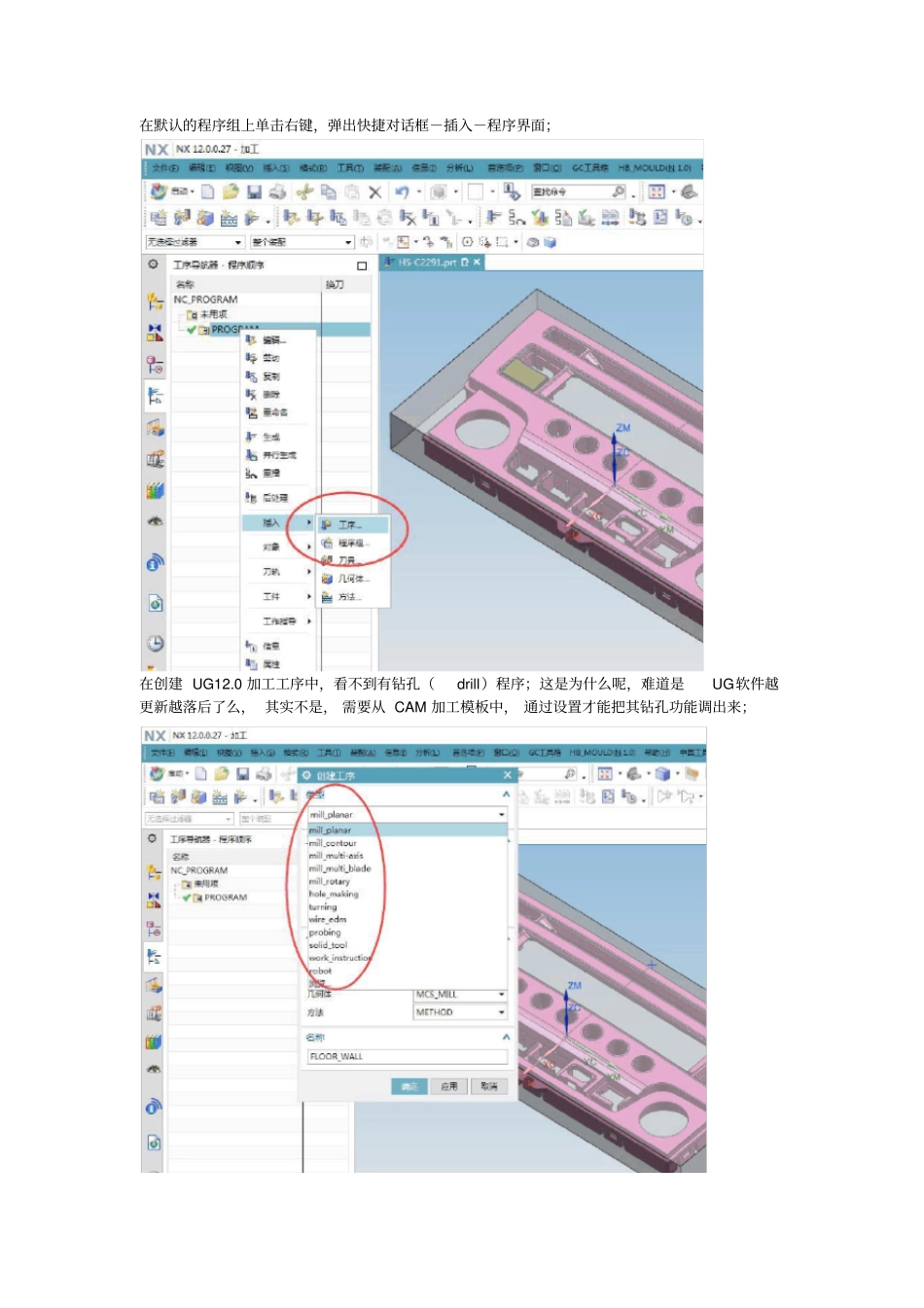

UG12钻孔drill模板设置方法_第2页
2/5

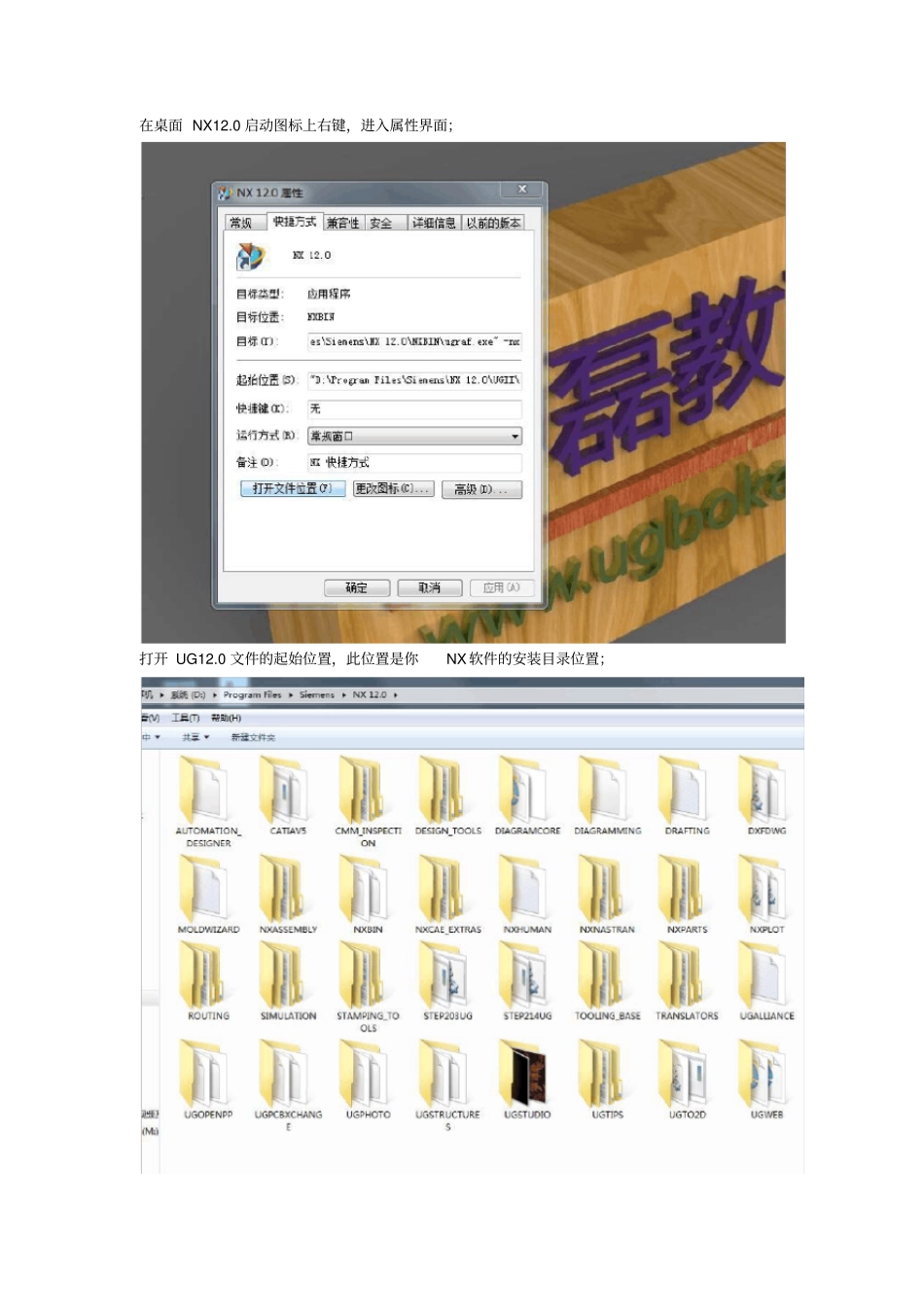

UG12钻孔drill模板设置方法_第3页
3/5
UG12.0钻孔(drill)加工程序模板设置方法自NX11.0之后,UG软件加工模块中的打孔程序就处于隐藏状态,很多UG编程用户还以为NX取消了钻孔功能呢,其实不然,我们只需要稍麻烦一点就可以解决drill程序的使用;初次安装UG12.0软件后,从建模切换到加工下;在默认的程序组上单击右键,弹出快捷对话框-插入-程序界面;在创建UG12.0加工工序中,看不到有钻孔(drill)程序;这是为什么呢,难道是UG软件越更新越落后了么,其实不是,需要从CAM加工模板中,通过设置才能把其钻孔功能调出来;在桌面NX12.0启动图标上右键,进入属性界面;打开UG12.0文件的起始位置,此位置是你NX软件的安装目录位置;请按下述路径找寻UG编程模板名称-cam_general.opt;以记事本的方法打开cam_general.opt文件;删除“${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}drill.prt”文件前的#号字符,然后保存;再次进入UG12.0加工中,然后新建加工工序,此时就会看到UG12.0打孔程序了,接下来你就可以使用此孔程序进行钻孔、打点类的UG编程设计了;
