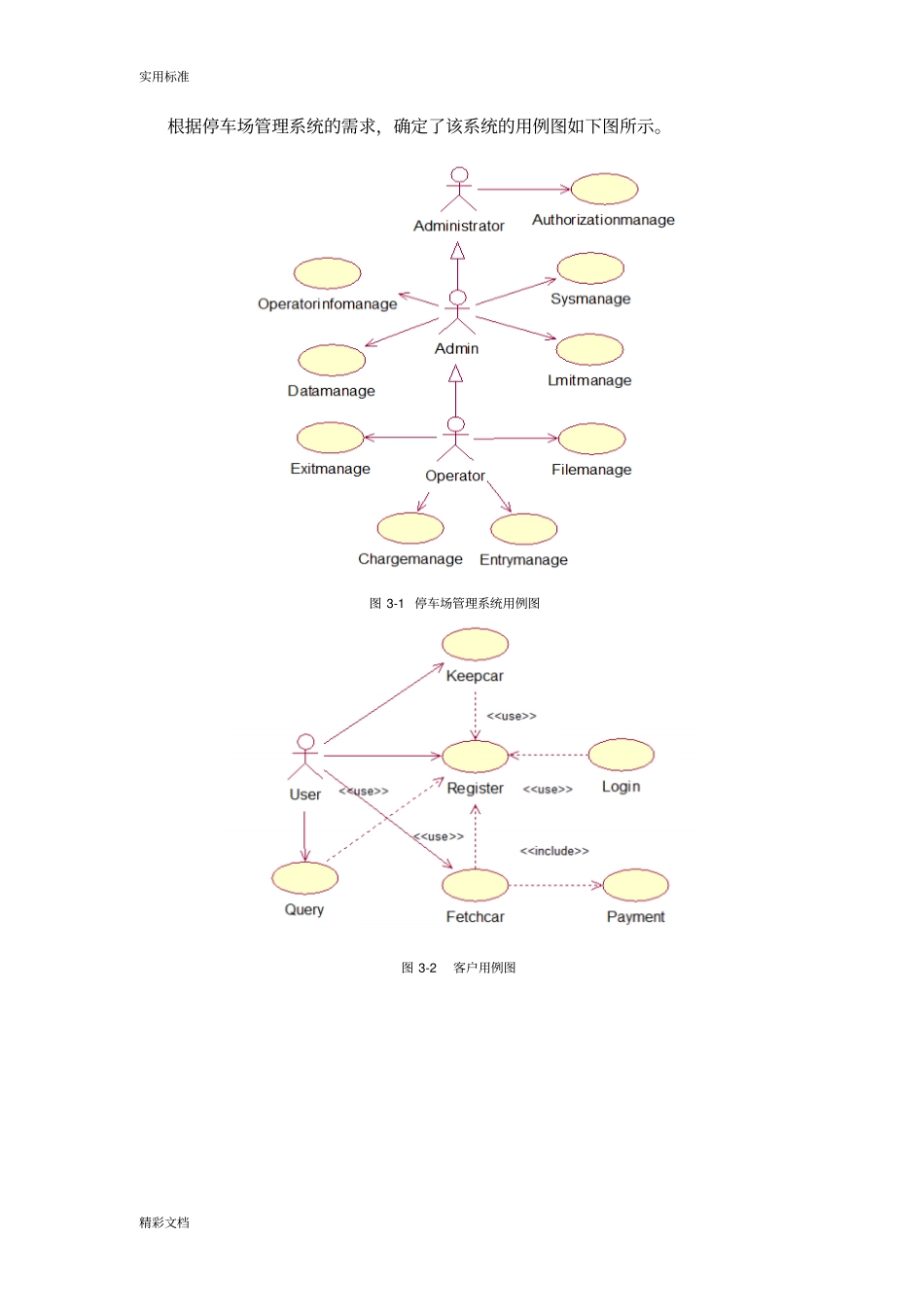

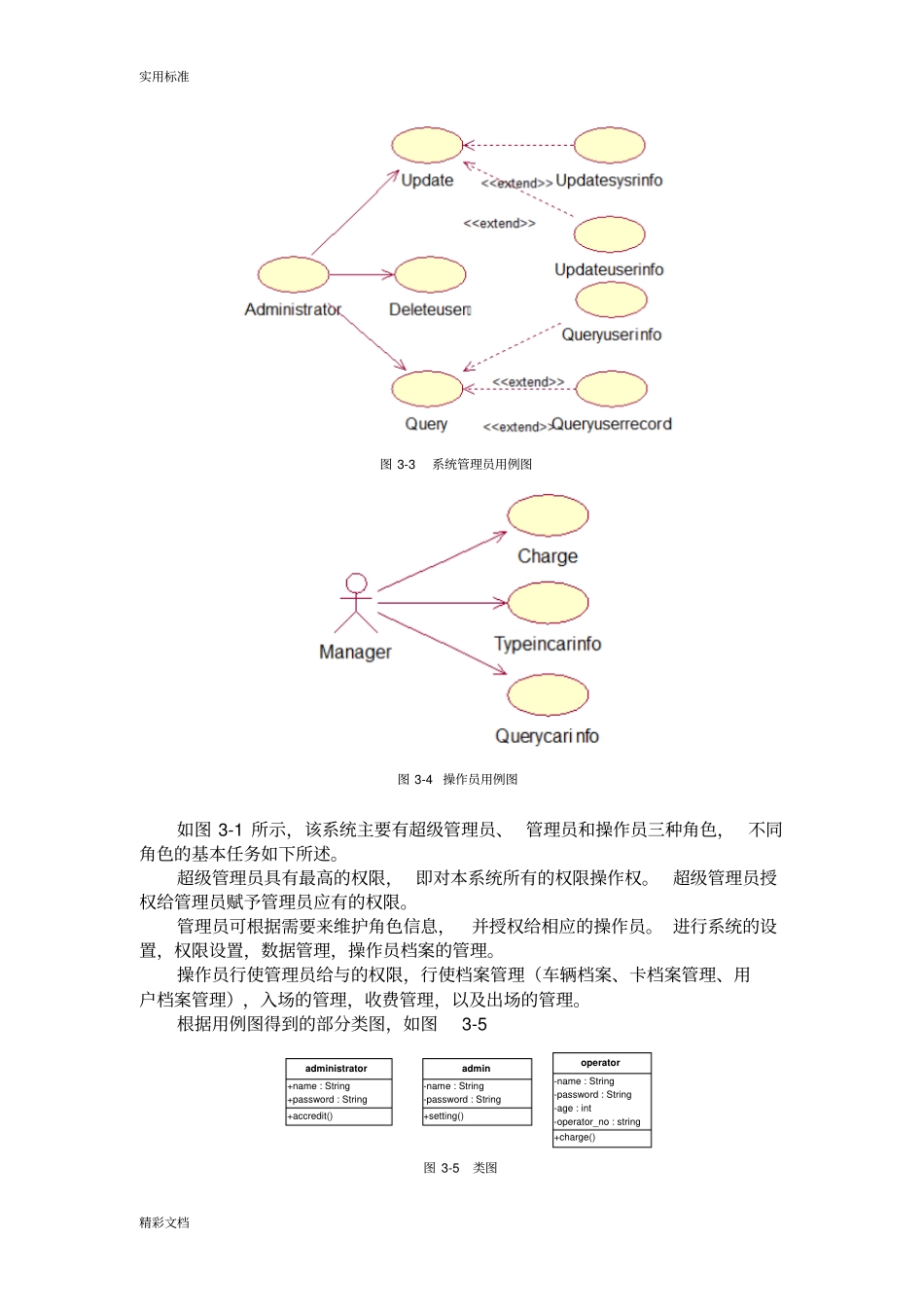

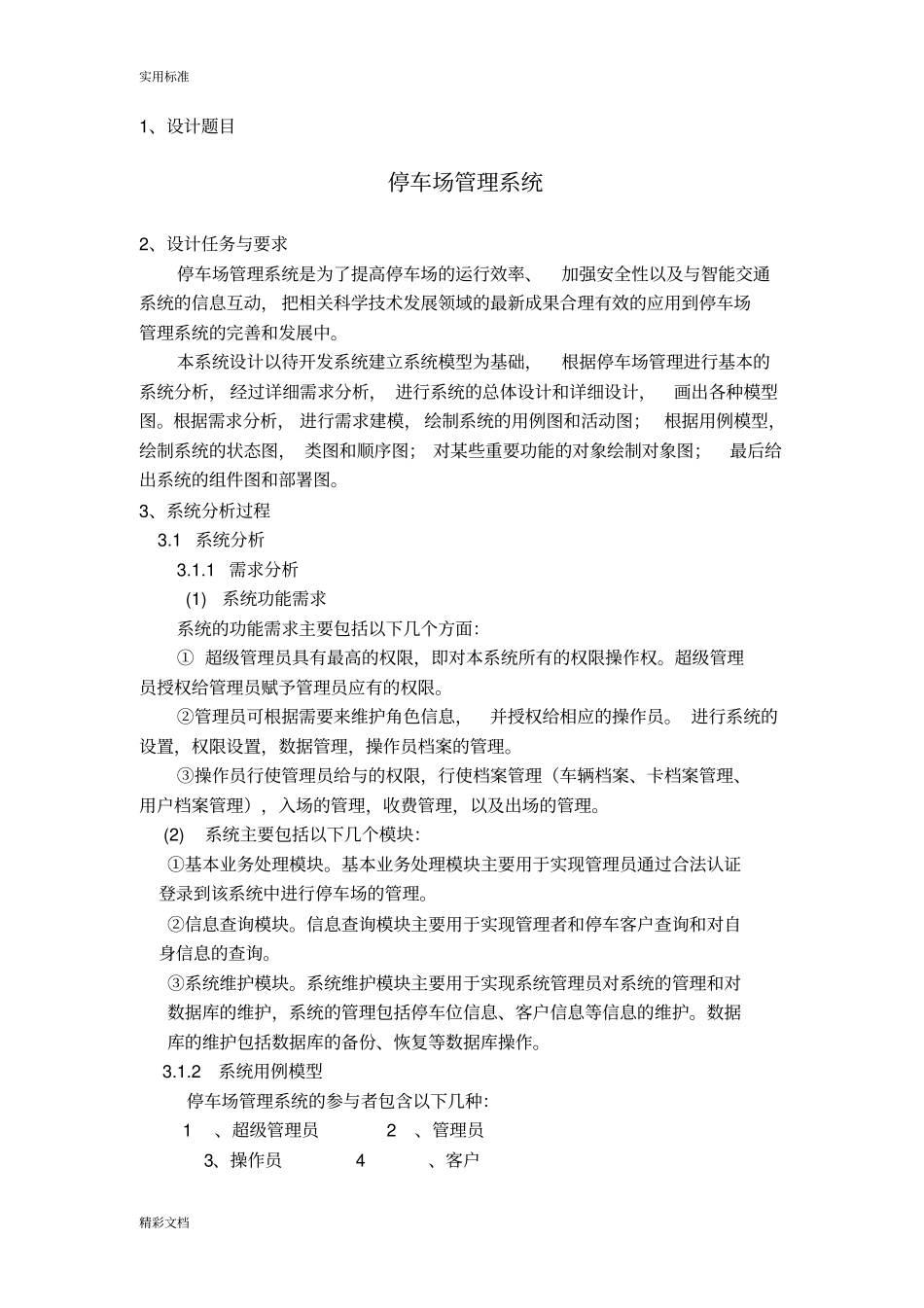

实用标准精彩文档1、设计题目停车场管理系统2、设计任务与要求停车场管理系统是为了提高停车场的运行效率、加强安全性以及与智能交通系统的信息互动，把相关科学技术发展领域的最新成果合理有效的应用到停车场管理系统的完善和发展中。本系统设计以待开发系统建立系统模型为基础，根据停车场管理进行基本的系统分析，经过详细需求分析，进行系统的总体设计和详细设计，画出各种模型图。根据需求分析，进行需求建模，绘制系统的用例图和活动图；根据用例模型，绘制系统的状态图，类图和顺序图；对某些重要功能的对象绘制对象图；最后给出系统的组件图和部署图。3、系统分析过程3.1系统分析3.1.1需求分析(1)系统功能需求系统的功能需求主要包括以下几个方面：①超级管理员具有最高的权限，即对本系统所有的权限操作权。超级管理员授权给管理员赋予管理员应有的权限。②管理员可根据需要来维护角色信息，并授权给相应的操作员。进行系统的设置，权限设置，数据管理，操作员档案的管理。③操作员行使管理员给与的权限，行使档案管理（车辆档案、卡档案管理、用户档案管理），入场的管理，收费管理，以及出场的管理。(2)系统主要包括以下几个模块：①基本业务处理模块。基本业务处理模块主要用于实现管理员通过合法认证登录到该系统中进行停车场的管理。②信息查询模块。信息查询模块主要用于实现管理者和停车客户查询和对自身信息的查询。③系统维护模块。系统维护模块主要用于实现系统管理员对系统的管理和对数据库的维护，系统的管理包括停车位信息、客户信息等信息的维护。数据库的维护包括数据库的备份、恢复等数据库操作。3.1.2系统用例模型停车场管理系统的参与者包含以下几种：1、超级管理员2、管理员3、操作员4、客户实用标准精彩文档根据停车场管理系统的需求，确定了该系统的用例图如下图所示。图3-1停车场管理系统用例图图3-2客户用例图实用标准精彩文档图3-3系统管理员用例图图3-4操作员用例图如图3-1所示，该系统主要有超级管理员、管理员和操作员三种角色，不同角色的基本任务如下所述。超级管理员具有最高的权限，即对本系统所有的权限操作权。超级管理员授权给管理员赋予管理员应有的权限。管理员可根据需要来维护角色信息，并授权给相应的操作员。进行系统的设置，权限设置，数据管理，操作员档案的管理。操作员行使管理员给与的权限，行使档案管理（车辆档案、卡档案管理、用户档案管理），入场的管理，收费管理，以及出场的管理。根据用例图得到的部分类图，如图3-5+accredit()+name:String+password:Stringadministrator+setting()-name:String-password:Stringadmin+charge()-name:String-password:String-age:int-operator_no:stringoperator图3-5类图实用标准精彩文档3.1.3系统流程分析停车场管理系统分为入场停车和出场取车两部分。如图2-3所示。数据中心入场卡审核停车收费出场出场审核图2-6系统流程图A.入场停车流程（1）入场根据系统提示的停车场的现有信息控制车辆的入场，停车场在有车位的情况下方能停车。（2）停车指定停车位置提示给用户B.出场取车流程（1）收费根据车辆信息，卡类型以及停车的时间等依据收费标准计算收费额度实施收费环节。（2）出场交费之后在出场的相关信息提示下完成停车管理过程。3.2技术可行性分析停车场管理系统设计中，MVC（Model-View-Control）分层设计模式贯穿了整个设计流程，系统开发框架采用Struts1.2+Hibernate3.1组合结构。模型层模型层主要包括数据逻辑和业务逻辑。在本系统中，Hibernate提供处理数据持久化，JavaBean对业务逻辑Service封装。视图层：系统用Javaapplication实现视图层。控制层：采用Dao处理前台请求与Service业务逻辑的调用。4、系统设计过程4.1总体设计首先判断登录的身份，进入相应的操作页面通过需要的操作，最终完成目的操作的功能。他们在内在关系由数据库和程序来控制。4.2业务流程分析本系统的的使用者是停车场的工作人员，为了便于管理并借鉴现有停车场的管理模式，划分成三个角色的用户。工作人员首先登陆系统，经过一系列的身份验证，登陆成功之后进入相应的操作界面，实现各自的管理功能...
