变电站智能巡检机器人资料VIP免费

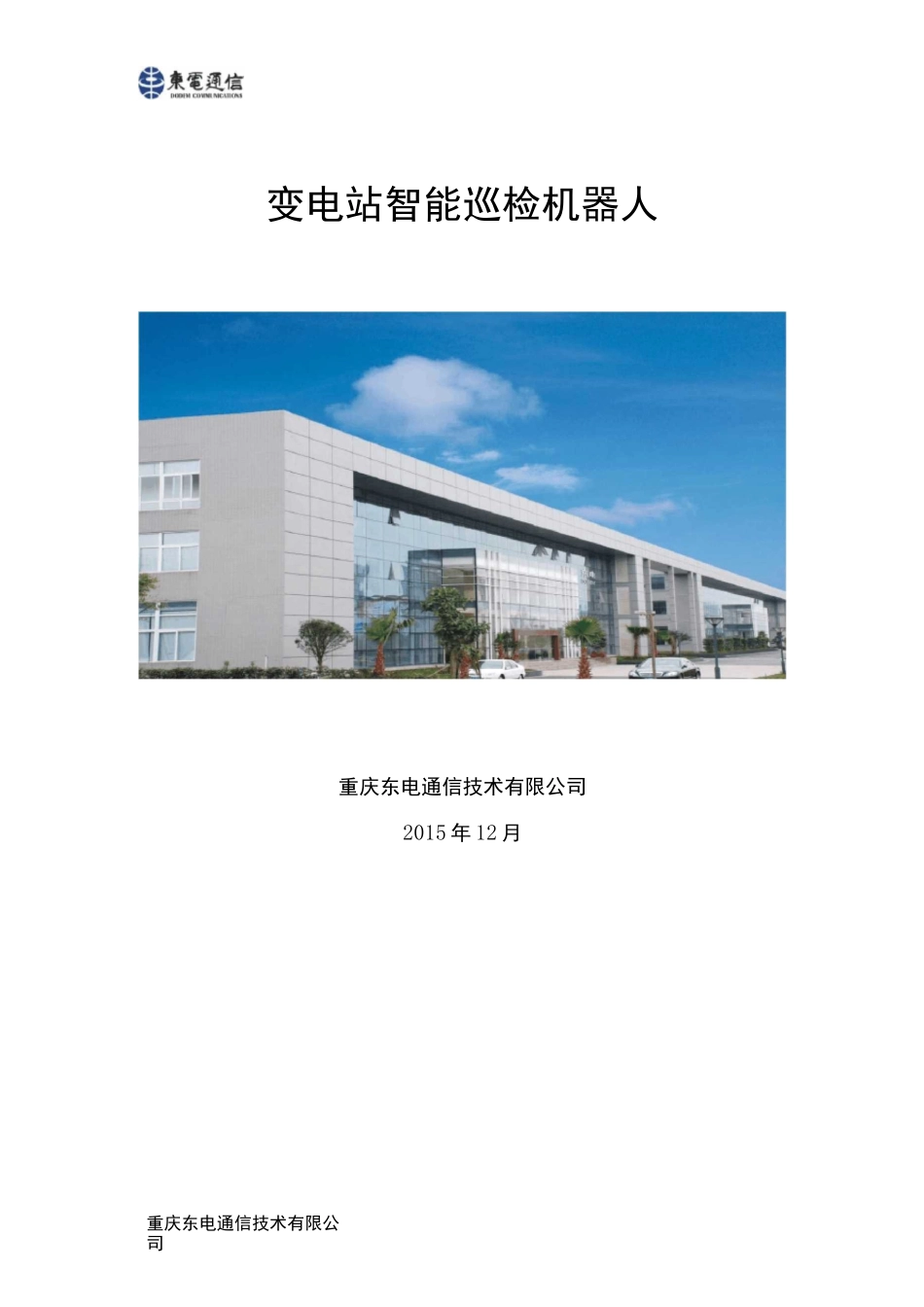

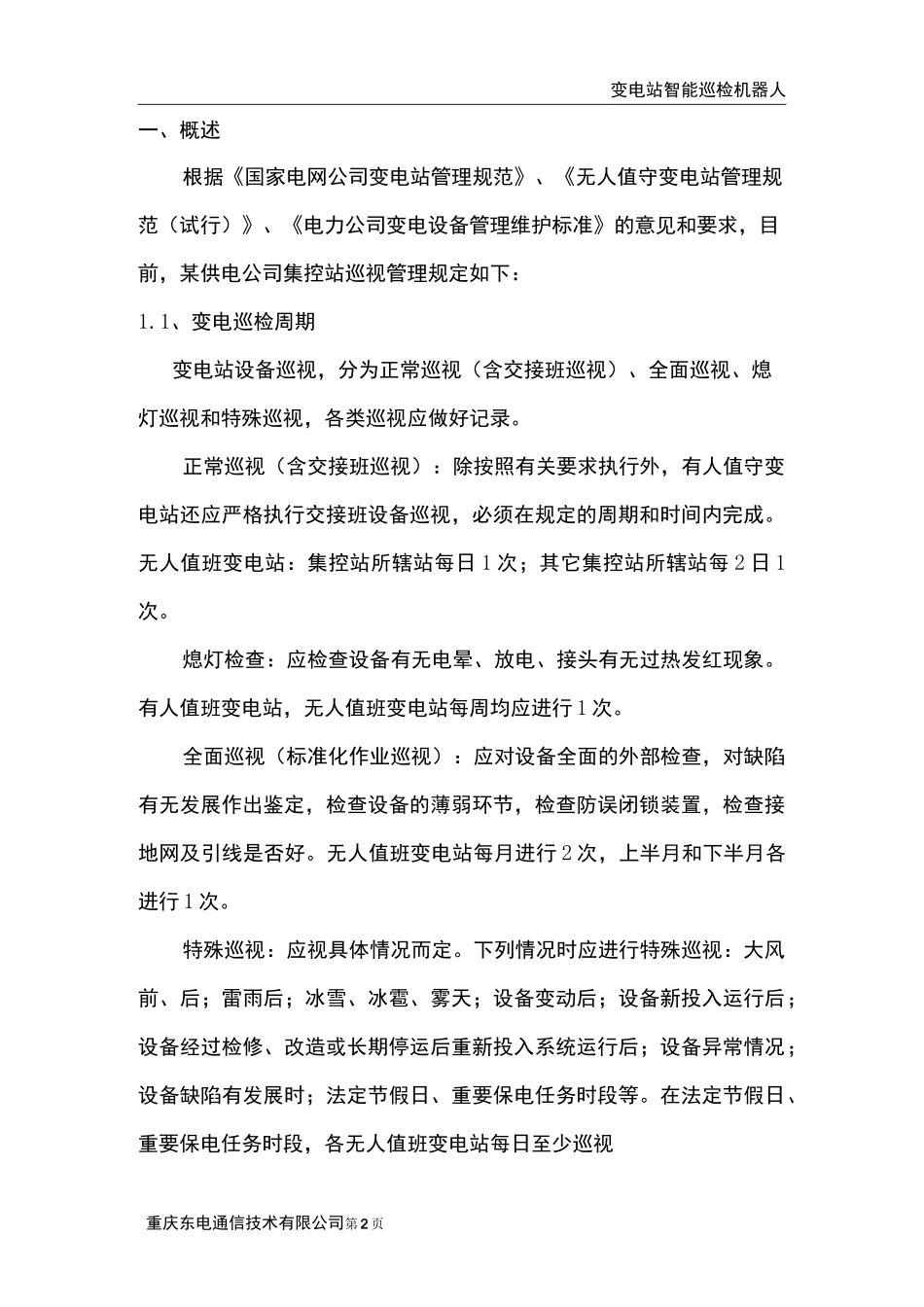

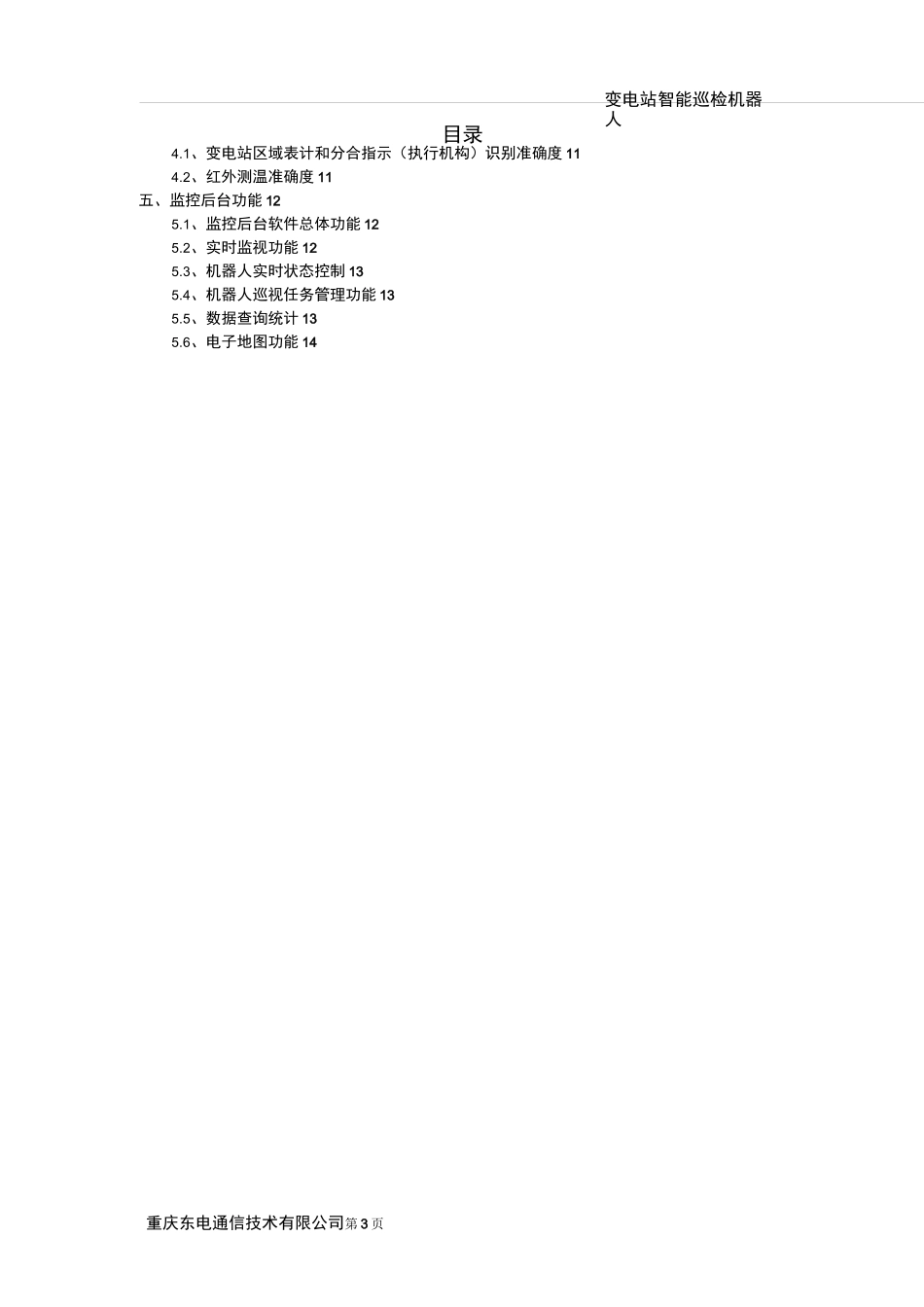

重庆东电通信技术有限公司变电站智能巡检机器人重庆东电通信技术有限公司2015年12月变电站智能巡检机器人重庆东电通信技术有限公司第3页目录4.1、变电站区域表计和分合指示（执行机构）识别准确度114.2、红外测温准确度11五、监控后台功能125.1、监控后台软件总体功能125.2、实时监视功能125.3、机器人实时状态控制135.4、机器人巡视任务管理功能135.5、数据查询统计135.6、电子地图功能14重庆东电通信技术有限公司第2页变电站智能巡检机器人一、概述根据《国家电网公司变电站管理规范》、《无人值守变电站管理规范（试行）》、《电力公司变电设备管理维护标准》的意见和要求，目前，某供电公司集控站巡视管理规定如下：1.1、变电巡检周期变电站设备巡视，分为正常巡视（含交接班巡视）、全面巡视、熄灯巡视和特殊巡视，各类巡视应做好记录。正常巡视（含交接班巡视）：除按照有关要求执行外，有人值守变电站还应严格执行交接班设备巡视，必须在规定的周期和时间内完成。无人值班变电站：集控站所辖站每日1次；其它集控站所辖站每2日1次。熄灯检查：应检查设备有无电晕、放电、接头有无过热发红现象。有人值班变电站，无人值班变电站每周均应进行1次。全面巡视（标准化作业巡视）：应对设备全面的外部检查，对缺陷有无发展作出鉴定，检查设备的薄弱环节，检查防误闭锁装置，检查接地网及引线是否好。无人值班变电站每月进行2次，上半月和下半月各进行1次。特殊巡视：应视具体情况而定。下列情况时应进行特殊巡视：大风前、后；雷雨后；冰雪、冰雹、雾天；设备变动后；设备新投入运行后；设备经过检修、改造或长期停运后重新投入系统运行后；设备异常情况；设备缺陷有发展时；法定节假日、重要保电任务时段等。在法定节假日、重要保电任务时段，各无人值班变电站每日至少巡视重庆东电通信技术有限公司第3页变电站智能巡检机器人一次。1.2、变电站巡检内容迎峰度夏期间除正常巡视外，增加设备特巡和红外测温。无人值班变电站每日巡视1次。红外测温分为正常红外测温、发热点跟踪测温、特殊保电时期红外测温三种。正常红外测温周期为各变电站每周不少于一次，晚髙峰时段进行。主要针对长期大负荷的设备；设备负荷有明显增大时；设备存在异常、发热情况，需要进一步分析鉴定；上级有明确要求时，女口：特殊时段保电等。发热点跟踪测温应根据检测温度、负荷电流、环境温度、气候变化等进行发热值的比对，分析设备发热点变化，确定发热性质。其周期为有人值守变电站每日1次，晚髙峰时段进行。无人值班变电站每个巡视日1次或值班长视发热情况每日1次。特殊保电时期、迎峰度夏期间应进行全面测温、重点测温及发热点跟踪测温。测温记录应记录全面，主要应包含发热设备运行编号、发热部位具体描述、发热点温度、该台设备其它相相同部位温度（或同类型设备相同部位温度）、负荷电流大小、测温时间、天气状况、环境温度等信息。1.3、人工巡检有效性分析变电站值班员进行人工巡检，对运行设备进行感观的简单的定性判断，主要通过看、触、听、嗅等感官去实现的。人工巡视对设备外变电站智能巡检机器人重庆东电通信技术有限公司第4页部可见、可听、可嗅的缺陷能够发现，例如：油位、油温、压力、渗漏油、外部损伤、锈蚀、冒烟、着火、异味、异常声音、二次设备指示信号异常等。人工巡检受人员的生理、心理素质、责任心、外部工作环境、工作经验、技能技术水平的影响较大，存在漏巡，漏发现的可能性。且对于设备内部的缺陷，运行人员无专业仪器或者仪器精确度太低，通过简单的巡视是不能发现的，比如油气试验项目超标，设备特殊部位发热、绝缘不合格等缺陷；还有一类缺陷只能在操作的过程中才能发现，如机械卡涩、闸刀分合不到位、闸刀机构箱门损坏等。另一方面，由于无人值班变电站增多，许多变电站的距离也较远,在站内出现事故或大风、大雪及雷雨后因集控站无法出车不能及时巡视时，造成集控站值班员不能及时了解现场设备状态，及时发现隐患,危急电网的安全运行。特别是无法及时了解出现问题的变电站情况，失去优先安排处理的机会。巡视人员巡视设备时需要站在离设备较近的地方，对巡视人员的人身...
