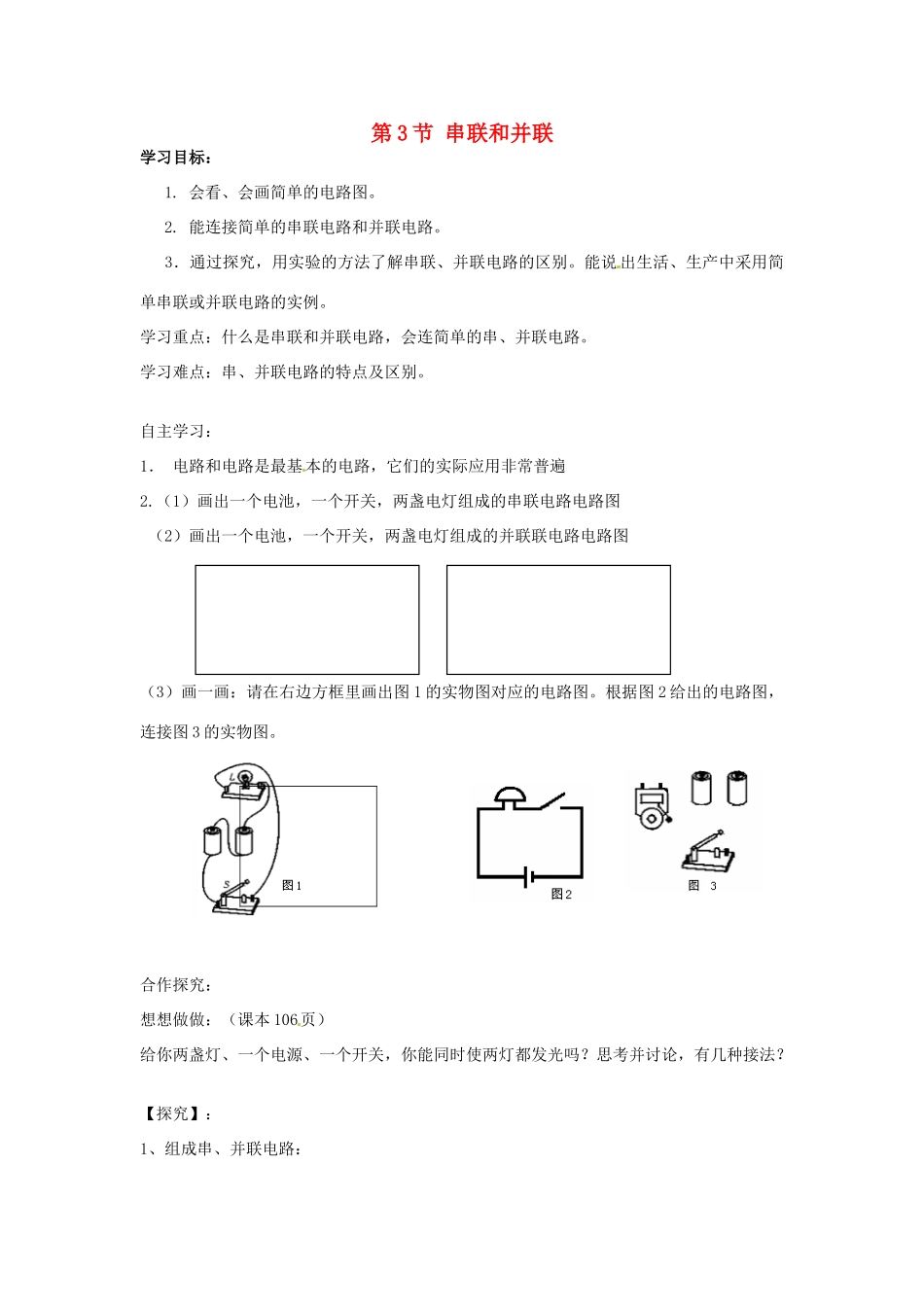

第3节串联和并联学习目标：1.会看、会画简单的电路图。2.能连接简单的串联电路和并联电路。3．通过探究，用实验的方法了解串联、并联电路的区别。能说出生活、生产中采用简单串联或并联电路的实例。学习重点：什么是串联和并联电路，会连简单的串、并联电路。学习难点：串、并联电路的特点及区别。自主学习：1．电路和电路是最基本的电路，它们的实际应用非常普遍2.（1）画出一个电池，一个开关，两盏电灯组成的串联电路电路图（2）画出一个电池，一个开关，两盏电灯组成的并联联电路电路图（3）画一画：请在右边方框里画出图1的实物图对应的电路图。根据图2给出的电路图，连接图3的实物图。合作探究：想想做做：（课本106页）给你两盏灯、一个电源、一个开关，你能同时使两灯都发光吗？思考并讨论，有几种接法？【探究】：1、组成串、并联电路：同学们动手动脑，相互讨论，然后尽可能画出电路图，再连接实物。不同小组间讨论比较。当电路中有两个灯泡时，连接方式有两种，其中一种如图4所示：把两个灯泡首尾相连，然后接到电路中，这种电路我们叫做。在图5处画出对应的电路图方法：模仿课本106页图5.3-1另一种像图6那样，将两灯的两端分别连在一起，然后接到电路中，我们说这两只灯是的．我们不妨将L1从电路中取下，闭合开关后L2照常发光，用这种方法可以用来识别并联电路．在图6处画出对应的电路图。2、探究串、并联电路的特点：方法：对照电路图，并连接电路，观察比较在不同电路中，各元件的连接方式、电流路径开关在不同位置的控制作用有何不同。总结串、并联电路的区别，填入下表：串联并联定义（元件连接特点）电流路径特点电路中只有电流路径，一处断开所有用电器都工作。电路中的电流路径有条，用电器工作特点各用电器工作，互相影响与否？各用电器工作，互相影响与否？图5图7开关作用控制干路中的开关控制。支路中的开关控制。电路图实例当堂训练：1．在串联电路中，电流有条路径，只需个开关就可以控制整个电路。开关位置不同时，对电路影响。各用电器能否单独工作？2．在并联电路中，电流有条路径，干路开关控制，支路开关控制。各用电器能否单独工作？3．市场上出售的装饰用的小彩灯，是由十几只彩色小灯泡联而成的，它们只要其中一只灯损坏，其它的灯都。（填“亮”或“不亮”）4．家庭电路中的电灯、电视机、电风扇等电器都是联的，它们工作时互不影响5.马路上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（）。A．串联的C．可能是串联的，也可能是并联的B．并联的D．不能确定是何种连接方式6．判断串、并联：ABC7．画出一个电池，一个开关，一盏电灯和一个电动机组成的串联电路电路图8．（选做）一个电铃和一个电动机组成并联电路，开关S1控制电铃，开关S2同时控制电铃和电动机，用电池作电源9、两个灯泡串联时的特点是：接通电路后，当一个灯泡不发光时，另一个灯泡；两个灯泡并联的特点是：接通电路后，当一个灯泡不发光时，另一个灯泡。（填“发光”与“不发光”）10、如图所示，当开关闭合时：（）A、三盏灯都发光B、三盏灯都发光C、L1发光，L2和L3发光D、L1和L2不发光，L3发光11、如图所示电路，要使灯L1、L2串联，则应闭合开关，断开开关；要使灯L1、L2并联，则应闭合开关，断开开关；绝对不能同时闭合开关。12、请你指出各个电路中小灯泡之间的连接方式，13、如图所示的电路图中，当开关S闭合后，两盏灯并联的电路是（）●物理阅读生物体在生命活动过程中表现的电现象，称为生物电（bioelectricity）现象。主要包括：膜电位（membranepotential）在可兴奋组织（如神经和肌肉）的细胞膜内、外，存在着不同的带电离子，膜外呈正电，膜内呈负电，存在着一定的电位差，称为膜电位。损伤电位（injurypotential）活组织的完整部位与损伤部位之间存在着电位差，称为损伤电位。如将电位计的两个电极放在完整无损伤的肌肉或神经表面，由于两处电位相等，无任何电位差可见。如组织局部损伤，其中一个电极移至损伤部位，另一电极仍处于完整部位表面，则可观察到电位计的指针发生偏转，损伤部位为负，完整部位...
